Подключение AUX и USB на штатной магнитоле Toyota Camry 40

Вывести AUX на штатной магнитоле Toyota Camry 40 можно только при условии выполнения определенных изменений в системе.

Сделать это самостоятельно можно только при наличии знаний определенной техники и в этой статье будет рассмотрен данный вопрос более подробно. Итак, поехали.

При заведенном двигателе автомобиля необходимо перевести коробку передач на самое нижнее положение, после чего мотор необходимо остановить. Это необходимо сделать для того, чтобы снять и разобрать приборную панель. Далее:

• первыми по счету снимаются боковые накладки;
• затем верхняя накладка для вывода воздуха;
• нужно отсоединить разъем часов и аварийного света;
• затем необходимо поддеть руками панель, окружающую ручку коробки передач, снять ее просто, не требуется применять особых усилий;
• там же необходимо отсоединить разъем обогрева сидений;
• после вытаскивается пепельница, если таковая предусмотрена в комплектации;
• затем необходимо приподнять панель, которая осталась вокруг ручки коробки передач. Там же расположена подставка для стаканов;
• там же нужно отсоединить разъем прикуривателя;
• затем нижняя консоль отходит очень просто и без усилий, в этот момент нужно отсоединить разъемы, ведущие к ней, их обычно два;
• затем необходимо использовать головку под ключ на 10, им нужно открутить два болта, расположенных сверху над магнитолой, там же, где была расположена решетка для вывода воздуха кондиционера и печи;
• затем нужно открутить два болта с нижней части, под магнитолой.

На данном этапе заканчивается демонтаж магнитолы с центральным блоком.

Подключение вывода AUX

После снятия магнитолы необходимо выполнить следующие шаги:

• в первую очередь необходимо отсоединить фишки (с помощью отвертки сделать это проще), антенны;
• далее начинается разбор самой магнитолы – необходимо снять крепления с корпуса;
• все видимые шурупы необходимо снять, после этого откроется лицевая панель устройства, ее также нужно разобрать и здесь тоже присутствует огромное количество шурупов;

• затем необходимо получить доступ к плате, открутив CD-привод;
• затем извлекаем саму плату, ее держат боковые шурупы, но, перед тем, как извлечь плату, нужно отключить все шлейфы;

• далее пойдет работа с разъемами на плате:

• все контакты уже помечены и нам понадобятся номер 15, 17 и 19;
• на 19-ый контакт припаивается резистор;
• а на 15 и 17 придутся левый и правый каналы соответственно;
• обычный AUX, который продают в магазине, раскрывается с одной стороны и его контакты припаиваются к каналам;
• конечная работа должна выглядеть следующим образом:

• с припаянным резистором работа должна выглядеть вот так:

• далее все собирается в том же порядке. Проверяем, все должно работать.

Если случится так, что по каким-либо причинам звук не станет выходить, то, скорее всего, проблема заключается в мощности резистора. Он должен быть 2 кОм (килоом). Первый значение при включении магнитолы, она должна самостоятельно определить аукс.

При воспроизведении звука не должно быть посторонних шумов. Провод AUX легко прячется в приборной панели, проще всего вывести его в зону, где располагаются подстаканники, там он будет заметен менее всего и не нарушит целостность приборной панели.

Подключение USB

Установка USB адаптера протекает аналогичным образом. Необходимо разобрать приборную панель в том же порядке, что и указано для AUX. Собственно, установка USB-адаптера и подразумевает использование кабеля аукс, ведь именно через этот jack 3.5 будет подсоединен адаптер. Способов вывода USB адаптеров много, одни даже подключаются по micro-usb или другим портам, но, так как в нашем случае был установлен и припаян кабель AUX, использовать этот интерфейс проще всего.

Как становится видно по изображению, в один разъем Тойота Камри 40 вставляется наш аукс, и там же юсб. В зависимости от типа порта могут быть подключены разные флешки, однако, для прослушивания музыки достаточно обычного протокола версии 2.0. Скоростные флешки 3.0 будут работать с такими разъемами абсолютно без проблем и задержек.

Альтернативный способ подключения USB и AUX своими руками

Производитель магнитол позаботился и о более упрощенном варианте установки адаптера – в таком устройстве уже предусмотрены выходы аукс и юсб, но только припаивать там ничего не нужно.

Белый шлейф, указанный на картинке, подключается к порту на плате магнитолы, на фото выше мы видели их белого цвета, и после этого можно полноценно подключать любые устройства. Нет необходимости делать рестайлинг или прибегать к другим способам, штатная магнитола позволяет использовать различные методики для подключения устройств воспроизведения музыки.

Распиновка магнитолы тойота камри v40

Поиск по автомобилю

1. Главная
2. Автомагнитолы
3. Магнитола для Toyota Camry V40 RedPower 51064 IPS DSP ANDRO >

Краткое описание:

• Магнитола 9” для Toyota Camry V40; разрешение 1024*600 IPS;
• Android 8,1; Процессор Spreadtrum SC9853i Intel;
• Память 4Gb/64Gb;
• Встроенный модем 4G;
• Новый Bluetooth модуль с качественным звуком Aptx;
• Звуковой процессор DSP 6 каналов.

Чем выделяется Redpower 510 серии Hi-Fi sound & multimedia system от других?

• Основное преимущество: возможность построить качественную аудиосистему в Вашем автомобиле простым способом. Без разрезов колодки, протяжки проводов и установки усилителей, без шума, без фона и т.д.

Подходит на автомобили:

Общие характеристики:

• Операционная система: Android 8+;
• Процессор: 8 ядер 1.8G 64 бита Spreadtrum SC9853i Intel 14 nm Airmont;
• Оперативная память 4Gb, LPDDR3;
• Встроенная память 64Gb;
• GPS + Глонасс навигационный модуль и антенна;
• 3 USB порта для Flash накопителей. Поддержка HDD до 1 Tb (NTFS формат);
• Поддержка iPhone музыки по USB кабелю с подзарядкой;
• Простое и правильное подключение центрального динамика звука;
• Новый DSP процессор на 6 каналов;
• Поддержка CarPlay (лицензия приобретается отдельно. Как активировать лицензию );
• Режим Super Sleep mode до 3х суток (Быстрое включение 1.5 секунды). Потребление в режиме сна всего 0,05 mA.

Дисплей:

• Экран 9 дюймов с HD разрешением 1024*600.
• Настоящая IPS матрица с натуральными цветами и без искажений. Широкие углы обзора и высокая яркость;
• Емкостной морозостойкий мульти тачскрин , очень красиво выглядит.

Аудио:

• RCA выходы нового поколения. Сигнал снимается с оптического канала и преобразуется в аналоговый через D/A ЦАП. Отсутствие фона на линейных выходах. Отсутствие наводок! Данное улучшение будет полезно как для подключения штатных оригинальных усилителей, так и для построения аудиосистем по RCA подключению (колокольчиками);
• Теперь Вы можете использовать оптический выход как с обработкой встроенного процессора, так и без обработки. Переключатель находится в приложении DSP;
• Усилитель с процессором RP DSP 5.1 или усилитель с процесcором RP DSP10подключаются по оптике и использует шину I2S для снятия аудиосигнала (*опционально);
• При подключении сторонних процессоров по оптике звук может регулироваться с кнопок руля авто или автомагнитолы (переключатель в приложении RP DSP);
• Усилитель TDA 7850 (MOSFET, HI-FI) до 4*45 Вт при питающем напряжении 17,5В – лучший из встроенных усилителей звука. Аналоговое звучание. Не путать с бюджетным TDA 7851L;
• Поддержка акустики 2 Oм и 4 Ом;
• Линейный раздельный регулируемый выход на cабвуфер с DSP процессора. Временные задержки, фильтры среза и 5 полосный эквалайзер;
• Силовой выход на центральный динамик до 30Вт. Качественный центральный динамик. Временные задержки, фильтры среза и 5 полосный эквалайзер;
• Временные задержки для выравнивания звуковой картины поканально 6 каналов;
• 10 полосный эквалайзер поканально 4 канала;
• Фильтры среза ВЧ и НЧ поканально 6 каналов;
• Раздельная регулировка громкости поканально 6 каналов;
• AUX (1 видеовход и 2 линейных аудиовхода);
• Поддержка музыки с IPHONE с подзарядкой по USB кабелю ;
• Тактовая частота оптического выхода 96 kHz ;
• Bluetooth Кодек aptX .

​

Радио:

• Радио модуль “HD Radio NXP 6686” (уверенный прием даже при слабом сигнале);
• FM 87.5-108Mhz 36 ячеек для записи любимых станций в память;
• AM 522-1161Khz 18 ячеек для записи любимых станций в память;
• Возможность редактирования названия станций (предварительно нужно запустить AS (автомат. поиск);
• RDS​;
• Возможность ввода частоты вручную.

Видео:

• 1 видеовход под камеру заднего вида: 720P;
• 1 видеовход под камеру переднего обзора: 720P. В настройках ГУ можно выставить автоматическое включение камеры переднего вида после выключения задней камеры на 5,10 и 15 секунд;
• AUX видеовход для внешнего источника видеосигнала в т.ч. видеорегистратор с AV выходом ;
• Возможно использование DVD USB привода совместимого с Android;
• Подключение цифрового ТВ тюнера Redpower DT9 на 4 ТВ антенны. Формат DVB-T2 с сенсорным управлением.

Интернет:

• Встроенный модуль Wi-Fi с выносной антенной (Вы можете использовать ваш смартфон, как точку доступа);
• Встроенный 3G/4G модем с выносным SIM держателем ;
• Выносные GSM антенны в комплекте (2 шт.) Для установки в лучшее место приема сигнала (например, боковая стойка).

Bluetooth: ​

Два модуля Bluetooth: Qualcomm Версия 5,1 с кодеком aptX+ Intel для передачи данных (OBD, TPMS и тд)

• Новый кодек APTX – кодек позволяет смартфону или другому устройству транслировать звук в качестве, приближённому к CD ;
• Раздельная регулировка усиления микрофона; (Настройте микрофон под свой автомобиль) ;
• Раздельная регулировка громкости в режиме разговора ;
• Bluetooth Data для передачи данных. До 8 соединений одновременно. (OBD+TPMS+телефон могут работать одновременно с устройством);
• Bluetooth OBD и TPMS. Автомагнитола может работать с двумя и более каналами передачи данных одновременно через Bluetooth. (Необходима покупка соответствующих устройств и ПО для OS Android);
• Отображение mp3 тегов на экране автомагнитолы (A2DP);
• Выносная Bluetooth антенна для лучшего приема;
• Встроенный микрофон используется для голосового управления в системе Android ;
• Выносной микрофон используется для громкой связи ;
• Список вызовов, контакты, избранные контакты, быстрый набор.

Управление:

• Управление с сенсорного экрана;
• Управление кнопками на руле. На каждую кнопку можно запрограммировать до трех функций (доступно в том случае, если кнопки на руле программируются резистивным способом, т.е. управление не по can шине);
• Возможность обучения кнопок управления сенсорной панели (по 1 функции) ;
• Обучение кнопок, работающих по кан шине (опционально).

Подсветка кнопок:

Остальная информация:

• Голосовой поиск работает в браузере, а также в других программах, для которых предусмотрена данная функция;
• Русская телефонная книга. Корректный поиск номера и отображение. Поддержка сторонних звонилок из Google Play. Синхронизация контактов google;
• Поиск контактов быстрый удобный, независимый от регистра набора;
• Есть возможность подключения видеорегистратора (Wi-Fi регистратор или видеорегистратор с видеовыходом);
• Google Play.

Гарантия:

• Гарантия на продукцию 12 месяцев со дня продажи при наличии правильно заполненного гарантийного талона;
• Послегарантийное обслуживание.

Комплект поставки:

• Головное устройство TOYOTA Camry V40 ;
• Колодки проводов для Тойота Камри V40 ;
• GPS антенна;
• 4G/3G антенны ;
• Внешняя Wi-Fi антенна;
• Выносной SIM держатель ;
• Инструкция Redpower по использованию с гарантийным талоном на последней странице;
• Оригинальная брендовая упаковка;
• Навигационные программы клиент закачивает с Google Play самостоятельно (Yandex, Ситигид, Навител и т. д.);
• Лицензия Навител / Ситигид при необходимости приобретается отдельно.

Варианты построения автозвука в автомобиле:

Схема 1– Дополнительно к 4 динамикам ставим активный Сабвуфер и центральный динамик. С помощью DSP настроек и центрального динамика “поднимаем звук с пола”.

Схема 2 – Вы хотите подключить аналоговые усилители с помощью RCA кабеля (колокольчики). Для избежания наводок и шумов можно “пройти” салон автомобиля до усилителя. Звук будет чище. Также вы можете сэкономить. Хороший RCA кабель стоит около 4т.р. Оптический стоит 1000 руб. В данном варианте потребуется ЦАП оптика/аналог преобразователь (адаптер) либо усилитель с оптическим входом.

Схема 3 – Вы приобрели внешний звуковой процессор DSP и построили на его базе звук в автомобиле.

• Вы можете использовать процессоры Redpower который управляются с автомагнитолы по USB через приложение android. На него будет приходить “чистый оптический сигнал”
• Сторонние процессоры с частотой 96kHz. Громкость будет управляться с кнопок на руле при обработанной оптике встроенным DSP и не будет при “чистой”. Переключатель вкл/выкл встроенного DSP находится в приложении DSP/ меню

Схема 4 – Является доработанным вариантом схема 3., но с процессора звук заводится на динамики через усилители.

Как снять магнитолу на тойота камри v40

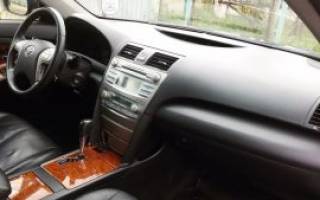

Особенности мультимедиа Камри

Штатная акустика на Камри в 40 и 50 кузовах (и на некоторых модификациях «тридцаток») может управляться с помощью кнопок на руле.

Основная неисправность, с которой сталкиваются автовладельцы — это зависание дисков в приводе. Чейнджер авто рассчитан на 6 дисков, и нередко они застревают в пластинках, после чего извлечь их становится возможным, только разобрав магнитофон.

Многие автовладельцы неисправность кнопок управления мультимедиа на руле связывают с ошибкой головного устройства. Но не стоит спешить с выводами, и перед тем как снять магнитолу с Камри лучше проверить целостность шлейфа кнопок руля и CAN шины: в 95% случаях проблема кроется именно в этом.

Стоит отметить, что даже на базовую комплектацию Камри возможна установка полноценного мультимедийного центра, оснащённого навигатором, Bluetooth, телевизором и разъёмом для подключения камеры заднего вида. В зависимости от модели ГУ, можно даже сохранить функции кнопок на руле.

Особенности мультимедиа Камри

Для этого необходимо приобрести автомобильный мультимедийный центр типоразмера 2DIN и специальную переходную рамку для Toyota Camry. Заменить штатную систему вполне можно и самостоятельно, соблюдая определённую последовательность действий.

Особенности работы USB адаптеров для

Постоянно записывать музыку, аудио книги для прослушивания в автомобиле на диски не удобно. Проще пользоваться флешкой и телефоном, но «родная» мультимедиа система Camry V40 не обладает такими функциями, поэтому автолюбители устанавливают USB адаптеры.

USB адаптер (не сочтите за )

Преимущества установки MP3 адаптера в Тойота Камри V40:

• работы по монтажу можно произвести самостоятельно
• стоимость устройства не высока
• управление музыкой на руле сохраняется
• CD-чейнджер продолжает работать в штатном режиме.

Для установки USB адаптера необходимо разобрать головное устройство, этот процесс описан выше. Далее происходит распиновка MP3 адаптера, шнур вставляется в штекер CD-чейнджера сзади, будьте внимательны в 12-и пиновый разъем (6+6). Адаптер можно спрятать за стоковым головным устройством.

12-и пиновый разъем для подключения USB адаптера

Шнуры USB и AUX лучше всего тянуть в бардачок к самому далекому отверстию потому, что по-ближнему двигаются направляющие перчаточного ящика. Чтобы использовать USB-флеш-накопитель (флешку) в автомобиле, ее надо отформатировать в FAT32, создать папки CD1, CD2 и т.д. и записать в них музыку в формате MP3, WMA, AAC. (Количество папок CD…, которые будут воспроизводиться зависит только от головного устройства, на сколько дисков она рассчитана). Перескакивание между штатным головным устройством и адаптером происходит после нажатия кнопки «DISC». Переключение папок на флешке происходит, как переключение дисков в CD-чейнджере.

Плюсы использования MP3 USB адаптера:

• возможность воспроизводить большое количество композиций,
• в каждой папке можно хранить до 100 треков,
• сохраняется последняя воспроизводимая композиция,
• при пуске песня играет с того момента, на котором она была прервана,
• AUX позволяет воспроизводить аудио файлы с любого устройства с разъемом от наушников.

Большое спасибо за оперативный и подробный ответ! Теперь буду ковыряться))
ПС: Сколько стоит такой проигрыватель как у Вас?- — — Добавлено — — —

Сообщение от Yustas48

Текущее время: . Часовой пояс GMT +3.

© ToyotaCamry.ru. При перепечатке материалов помните, активная ссылка на toyotacamry.ru обязательна, от якудзы не скрыться.
Powered by vBulletin™. Copyright © vBulletin Solutions, Inc.

Популярные автомобили

В данной статье хочу рассказать о замене штатного CD/MP3 проигрывателя со встроенным 6-ти дисковым чейнджером на более современный пусть даже и китайский мультимедийный комбаин «ALL-IN-ONE» с GPS навигацией HITS HT6818BG. Плюсы и минусы китайских систем для «штатной» установки описывать не буду , они примерно у всех одинаковые. Расскажу более подробно о снятии и установке на примере TOYOTA CAMRY в 40-м кузове. Для начала снимаем накладку центральных воздуховодов. Для этого достаточно поддеть ее кредитной картой или другим подходящим инструментом (подойдут и хорошие ногти 🙂 ) и потянуть на себя , отщелкивать очень легко , усилий не требуется. Отключаем разъем от кнопки аварийки. Откладываем накладку в сторонку. Переходим к нижней части консоли. Отщелкиваем левую накладку, просто потянув ее на себя двумя руками. Точно также поступаем с правой накладкой. Данный экземпляр авто попался с ручной КПП , поэтому просто откручиваем ручку против часовой стрелки и снимаем ее. Затягиваем ручник на сколько это возможно. Открываем подлокотник и тянем центральную накладку вверх начиная со стороны «хламосборника». Отщелкиваем панель вверх со стороны торпеды. Аккуратно вынемаем и откладываем , чтоб не мешала. Откручиваем перчаточный ящик крестовой отверткой (саморез слева и справа). Вытягиваем всю конструкцию ящика на себя. Отключаем разъем прикуривателя и разъем линейного входа AUX.

Берем торцевой ключ на 10 и откручиваем 4 болта. Первый справа внизу под блоком климата. Второй слева внизу. Третий слева над магнитолой. Ну и последний справа над магнитолой. Вытягиваем всю конструкцию состоящую из магнитолы и блока климата на себя. Отключаем разъемы от блока климата и магнитолы, отключаем антенну. И теперь можем видеть все недра и пустоты торпеды 🙂 Откручиваем металлические «уши» которые соединяют блок климата и магнитолу. Для этого берем торцевой ключ на 8 и откручиваем 3 болта на магнитоле (с каждой стороны) и по 1 саморезу на блоке климата. Разъединяем части, магнитолу откладываем в дальний угол и на ее место ставим нашу новую китайскую балалайку. Закручиваем все винты на место (отверстия как не странно совпадают 🙂 ). Устанавливаем GPS и TV антенну, подробных фото нет , но GPS антенна очень удачно ставится над правым патрубком центрального воздуховода. Соединяем все разъемы из комплекта автомагнитолы с разъемами штатной проводки нашей Кэмрюхи. Устанавливаем на место и включаем.

Если все работает как положено , то собираем всю нашу консоль в обратном порядки и наслаждаемся новым девайсом….

Как вытащить застрявший диск

После того как удалось снять магнитолу на Тойота Камри 40, можно приступать к её ремонту.

1. В задней верхней части магнитолы с правой и левой стороны находятся болты под фигурную отвёртку. Их необходимо выкрутить.
2. Затем верхняя крышка магнитолы поддевается тонкой отвёрткой и снимается.
3. Открывается доступ к кареткам с дисками.
4. Первый (верхний) диск извлекается свободно.
5. Для извлечения остальных дисков придётся их немного сгибать и вытягивать под углом.
6. Если во время извлечения дисков пластины каретки выйдут из гнёзд, их обязательно следует установить на место.

После ремонта магнитолы рекомендуется сразу её не собирать, а для начала проверить работоспособность. Для этого нужно, не устанавливая её в посадочное гнездо, подключить к электропроводке авто. Если все работает нормально, то можно собирать магнитолу и устанавливать её на место.

Как вытащить застрявший диск

Перед тем как снять магнитолу на Камри 40 и других моделях, для её замены на универсальное мультимедийное устройство, следует обязательно приобрести переходную рамку. Но стоит знать, что в продаже есть автомобильные мультимедиа центры, изготовленные под конкретную модификацию Камри: для их установки не требуется переходная рамка и адаптер для подключения к проводке авто.

В среднем, все работы по снятию/установке магнитолы своими руками можно выполнить в течение 30–40 минут, плюс ещё порядка получаса может уйти на извлечение дисков.

Важно во время снятия панелей и блока климата с магнитолой отключить все разъёмы, иначе для их восстановления придётся прибегать к помощи автоэлектрика. Рекомендуется посмотреть перед тем как снять магнитолу на Камри 40 видео этого процесса — это поможет избежать ошибок.

Toyota Camry V30 2005 установка Yatour MP3 USB

VISIT OUR WEBSITE: GIVE US A CALL: 818-785-8085 ADDRESS: Хай-тек Electronic Services 7049 .

Сейчас, штатная магнитола для Тоета Camry V40 не штатная магнитола Тоета Camry V50 позволяют производить подсоединение разных дополнительных девайсов.

Предохранители и реле Toyota Camry V40 с 2005

Большая часть цепей питания электрооборудования в авто защищены плавкими предохранителями. Приборы мощного потребления тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне и в моторном отсеке машины. Большая часть предохранителей установлено в монтажном блоке реле и предохранителей салона.

Монтажный блок предохранителей и реле расположен…
в салоне в левой части приборной панели, внизу, под пластиковой крышкой.

Расшифровка:

Под капотом…

Цифра 7 — монтажный блок реле и предохранителей

Расшифровка:

* На внутренней стороне крышке нанесена схема расположения предохранителей и реле.
