Монтажный блок ВАЗ-2110. Расположение предохранителей и реле

Основные реле и предохранители

Основные предохранители и реле на автомобиле ВАЗ-2110, 21102, 21103, 2112 расположены с левой стороны от руля, чуть ниже. На рисунке представлены обозначения на монтажном блоке предохранителей.

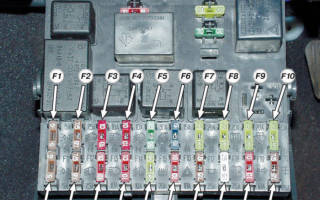

Расположение реле и предохранителей в монтажном блоке

Описание реле:

• К1 – реле контроля исправности ламп;
• К2 – реле очистителя ветрового стекла;
• K3 – реле-прерыватель указателей поворота и аварийной сигнализации;
• К4 – реле включения ближнего света фар;
• К5– реле включения дальнего света фар;
• К6 – дополнительное реле;
• К7 – реле включения обогрева заднего стекла;
• K8 – резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается);

F1–F20 – плавкие предохранители — практически все цепи автомобиля защищены плавкими предохранителями расчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора(кроме обмотки возбуждения), зажигание и пуск двигателя.
Для поиска неисправного предохранителя следует пользоваться таблицей цепей, защищенных плавкими предохранителями. Перед этим необходимо найти причину сгоревшего предохранителя, устранить ее и только после этого поставить новый плавкий предохранитель.

В таблице представлены цепи, которые защищает каждый их предохранителей, но на каждой модели некоторые из них могут отсутствовать ввиду отсутствия тех или иных устройств (электро-стеклоподъемники, приводы замков и т.д.)

Запрещается заменять плавкие предохранители на перемычки. Это может привести к выходу из строя различных устройств.

Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке (рис. Расположение реле и предохранителей в монтажном блоке ), встроенном в панель приборов с левой стороны от рулевой колонки. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рис. Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов. Схема внутренних соединений монтажного блока представлена на рис. Схема соединений монтажного блока.

Таблица цепей, защищенных плавкими предохранителями на ваз 2110

Дополнительные предохранители и реле (система впрыска топлива)

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов:

Цепи, защищаемые дополнительными предохранителями (все предохранители на 15 А) на ВАЗ-2110 :

Дополнительные предохранители:
1 – модуль зажигания, контроллер;
2 – клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха;
3 – реле топливного насоса, топливный насос, форсунки.

Дополнительные реле:
4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей :

Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов :

Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера) :

К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле);
К2 – реле очистителя ветрового стекла;
К3 – реле-прерыватель указателей поворота и аварийной сигнализации;
К4 – реле включения ближнего света фар;
К5 – реле включения дальнего света фар;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
К8 – резервное реле (на автомобилях семейства ВАЗ- 2110 не устанавливается).

Последние новости о Лада Веста Кросс

В наше время АвтоВАЗ производит автомобили совершенно другого уровня комфорта и надёжности, чего только стоит авто модельного ряда Лада Веста: современный внешний вид седана, разнообразие цветов кузова, многообразие вариантов комплектации, продуманный интерьер салона и современная электроника. Если за несколько лет к седану успели привыкнуть, то модель Лада Веста Кросс многие ожидают с нетерпением и отслеживают появление новой информации.

Блок предохранителей Ваз 2110 — инжектор, 8 клапанов

Безопасность в автомобиле — прежде всего. Это касается не только безопасности движения, но и безопасности эксплуатации. Электрооборудование ВАЗ 2110 — не самое заковыристое в мире, но даже самый простой автомобиль требует средств защиты электрических цепей от короткого замыкания. Сегодня мы разберемся в предохранителях десятки с разными двигателями и коснемся особенностей электрической схемы.

Содержание:

Принцип работы предохранителей

Принцип работы электрооборудования ВАЗ 2110 далеко не ушел от прадедовских ВАЗ 2101 — все та же однопроводная схема, где роль минусового провода играет кузов автомобиля. Схема выгодна тем, что позволяет уменьшить количество проводников, однако имеет и свои недостатки. Основной из них в том, что при отсутствии контакта с основной массой на кузов, практически все электрооборудование автомобиля тухнет.

Как бы там ни было, а законы электротехники никто не отменял и при соприкосновении положительно заряженного проводника и отрицательного, без нагрузки, неминуемо возникает короткое замыкание. Оно приводит к выходу из строя электроприборов на борту, перегреву проводников, оплавлению изоляции и может служить причиной пожара. Поэтому и приходится усложнять себе жизнь плавкими предохранителями.

За что отвечают предохранители

Предохранитель в любой электрической цепи необходим для того, чтобы противостоять замыканию. Он в состоянии разомкнуть цепь, при этом его плавкая вставка от температуры нагрева разрушается и такой предохранитель не пригоден к использованию. В электрической схеме ВАЗ 2110 масса электрических цепей, которые разделены на группы в соответствии с рабочей нагрузкой. Каждой труппе цепей соответствует свой номинальный рабочий ток, при превышении которого, предохранитель разрушается и принудительно размыкает цепь.

Также все цепи в электросхеме ВАЗ 2110 условно разделены на основные и вспомогательные. К основным, постоянно действующим, независимо от количества включенных приборов, относят только несколько:

• цепь системы зажигания;
• цепь системы питания;
• звуковой сигнал;
• габаритные огни, дальний и ближний свет фар;
• стоп-сигнал.

Практически, все эти цепи постоянно находятся под нагрузкой и, учитывая их жизненную важность, они также разделены на более мелкие цепи, за которые отвечает каждый отдельный предохранитель.

Особенности 8 и 16-клапанных двигателей ВАЗ 2110

Предохранители скомпонованы в блок предохранителей ВАЗ 2110 Инжектор 8 клапанов и инжектор 16 клапанов — фактически идентичные схемы. Блок предохранителей ВАЗ 2110 инжектор 16 клапанов, отличия которого заключаются только в применении иного управляющего модуля (Январь или Bosch), ничем не отличается с виду и цепи, по которым распределены предохранители, идентичны. Отличия только в схеме управления двигателем.

Вместе с предохранителями конструкторам удалось скомпоновать, правда, в нескольких блоках, управляющие реле блока предохранителей для основных потребителей электричества на борту.

Чтобы долго не расписывать предназначение каждого из предохранителей отдельно и нумерацию штекеров, мы представили красноречивую таблицу, в которой обозначены абсолютно все предохранители электрической схемы ВАЗ 2110.

Цепи, не защищенные предохранителями

Однако без защиты остаются некоторые цепи, которые считаются наиболее нагруженными:

• цепь, проводящая ток от зарядного реле до АКБ;
• силовой провод пусковой;
• локальные цепи в самих электроприборах.

Все остальные цепи защищены предохранителями определенного номинала, которому необходимо строго следовать при замене. Предохранители не являются взаимозаменяемыми — для наглядности они имеют разные цвета и каждому из цветов соответствует свой ампераж.

Как менять предохранители

Замена предохранителей необходима в том случае, когда какой-либо прибор теряет работоспособность. В большинстве случаев причину поломки ищут, начиная с предохранителя, а только потом, убедившись, что предохранитель сгорел, занимаются ремонтом цепи или прибора. Менять предохранитель без выяснения причин выхода его из строя запрещается, тем более запрещено заменять предохранитель более высоким по номиналу. Это может привести к выходу из строя всей цепи, прибора или ряда приборов, а также может привести к возгоранию проводки. Тем более недопустимо применение жучков и самодельных устройств, заменяющих предохранитель.

Проверить предохранитель на работоспособность проще простого. Достаточно при помощи бытового мультиметра определить, есть ли напряжение на обеих ножках предохранителя. Если ток не проходит через него, предохранитель сгорел. Также можно проверить предохранитель, вынув его из монтажного блока пластиковым предметом и прозвонив мультиметром.

Таким образом можно быстро выявить неисправность и быстро ее устранить, зная, какой предохранитель за работу какого прибора отвечает. Удачного ремонта и не путайте предохранители!

Монтажный блок ВАЗ-2110. Расположение предохранителей и реле

Основные реле и предохранители

Основные предохранители и реле на автомобиле ВАЗ-2110, 21102, 21103, 2112 расположены с левой стороны от руля, чуть ниже. На рисунке представлены обозначения на монтажном блоке предохранителей.

Расположение реле и предохранителей в монтажном блоке

Описание реле:

• К1 – реле контроля исправности ламп;
• К2 – реле очистителя ветрового стекла;
• K3 – реле-прерыватель указателей поворота и аварийной сигнализации;
• К4 – реле включения ближнего света фар;
• К5– реле включения дальнего света фар;
• К6 – дополнительное реле;
• К7 – реле включения обогрева заднего стекла;
• K8 – резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается);

F1–F20 – плавкие предохранители — практически все цепи автомобиля защищены плавкими предохранителями расчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора(кроме обмотки возбуждения), зажигание и пуск двигателя.
Для поиска неисправного предохранителя следует пользоваться таблицей цепей, защищенных плавкими предохранителями. Перед этим необходимо найти причину сгоревшего предохранителя, устранить ее и только после этого поставить новый плавкий предохранитель.

В таблице представлены цепи, которые защищает каждый их предохранителей, но на каждой модели некоторые из них могут отсутствовать ввиду отсутствия тех или иных устройств (электро-стеклоподъемники, приводы замков и т.д.)

Запрещается заменять плавкие предохранители на перемычки. Это может привести к выходу из строя различных устройств.

Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке (рис. Расположение реле и предохранителей в монтажном блоке ), встроенном в панель приборов с левой стороны от рулевой колонки. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рис. Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов. Схема внутренних соединений монтажного блока представлена на рис. Схема соединений монтажного блока.

Таблица цепей, защищенных плавкими предохранителями на ваз 2110

Дополнительные предохранители и реле (система впрыска топлива)

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов:

Цепи, защищаемые дополнительными предохранителями (все предохранители на 15 А) на ВАЗ-2110 :

Дополнительные предохранители:
1 – модуль зажигания, контроллер;
2 – клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха;
3 – реле топливного насоса, топливный насос, форсунки.

Дополнительные реле:
4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей :

Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов :

Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера) :

К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле);
К2 – реле очистителя ветрового стекла;
К3 – реле-прерыватель указателей поворота и аварийной сигнализации;
К4 – реле включения ближнего света фар;
К5 – реле включения дальнего света фар;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
К8 – резервное реле (на автомобилях семейства ВАЗ- 2110 не устанавливается).

Последние новости о Лада Веста Кросс

В наше время АвтоВАЗ производит автомобили совершенно другого уровня комфорта и надёжности, чего только стоит авто модельного ряда Лада Веста: современный внешний вид седана, разнообразие цветов кузова, многообразие вариантов комплектации, продуманный интерьер салона и современная электроника. Если за несколько лет к седану успели привыкнуть, то модель Лада Веста Кросс многие ожидают с нетерпением и отслеживают появление новой информации.

Где находится предохранитель сигнализацию ваз 2110

В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Где находится предохранитель сигнализацию ваз 2110?».

Очень часто владельцы автомобиля Ваз 2110 испытывают проблемы с работоспособностью центрального замка блокировки дверей. В большинстве случаев это происходит из – за того, что выходит из строя (перегорает)предохранитель. В сегодняшней статье я расскажу вам где находится предохранитель центрального замка на Ваз 2110 и как заменить его своими руками.

Предохранитель центрального замка ВАЗ 2110 — где находится

На выше предоставленной схеме монтажного блока я отметил предохранитель F10 именно он и отвечает за работоспособность центрального замка.

Видео: Где находятся предохранители на автомобиле Ваз 2110

Как заменить предохранитель центрального замка на Ваз 2110 своими руками

Отлично, теперь перейдем к пошаговой инструкции замены предохранителя на Ваз 2110 своими руками:

1. Нажимаем на выключатель крышки блока предохранителей и опускаем его вниз.
2. Берем крестовую отвертку и отворачиваем саморез крепления защелки и вытаскиваем ее.
3. Теперь вынимаем блок предохранителей из крышки и переворачиваем его
4. Теперь отсоединяем все штекеры с проводами и вынимаем блок предохранителей.
5. При помощи шипцов вынимаем вышедший из строя предохранитель отвечающий за прикуриватель, напоминаю его обозначение на схеме F10 и заменяем его на новый.
6. Собираем все в обратном порядке.

Рассмотрены автомобили с инжектором и карбюратором. 8 клапанов, 16 клапанов

Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

для доступа к блоку нажмите на выключатель защелки и опустите блок вниз

Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112)

для увеличения нажмите на изображении.

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:

K1 — реле контроля исправности ламп;

K2 — реле очистителя ветрового стекла;

KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;

K4 — реле включения ближнего света фар;

K5 — реле включения дальнего света фар;

K6 — дополнительное реле;

K7 — реле включения обогрева заднего стекла;

K8 — реле задних противотуманных фонарей;

F1-F20 — плавкие предохранители

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

Левая фара (ближний свет)

Левая фара (дальний сеет)

Правая противотуманная фара

Электродвигатели стеклоподъемников дверей

Переносная лампа (розетка)

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

Лампы габаритного света правого борта

Правая фара (ближний свет)

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

Левая противотуманная фара

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)

Лампы задних противотуманных фонарей

В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.

Так для себя чтоб не искать постоянно:
К1 – реле контроля работы ламп;
К2 – реле работы очистителя стекла ветрового;
К3 – реле-прерыватель для аварийной сигнализации и указателей поворота;
К4 – реле работы ближнего света фар;
К5 – реле работы дальнего света фар;
К6 – реле дополнительное;
К7 – реле работы обогрева стекла заднего;
К8 – реле резервное (не устанавливается на автомобилях ВАЗ-2110);
F1 – F20 – предохранители плавкие.

F1 5 Лампы для освещения приборов. Лампы фонарей освещения номерных знаков. Лампа контроля габаритного света. Лампа для освещения багажника. Лампы габаритного света для левого борта.
F2 7,5 Фара левая (свет ближний).
F3 10 Фара левая (свет дальний).
F4 10 Фара противотуманная правая.
F5 30 Электрические двигатели стеклоподъёмников дверей.
F6 15 Лампа переносная.
F7 20 Электрический двигатель вентилятора в системе охлаждения двигателя. Сигнал звуковой.
F8 20 Элемент для обогрева стекла заднего. Реле (контакты) для включения обогрева стекла заднего.
F9 20 Клапан для рециркуляции. Омыватели и очистители фар и ветрового стекла. Реле (обмотка) включения для обогрева стекла заднего.
F10 20 Резервный.
F11 5 Лампы габаритного света для правого борта.
F12 7,5 Фара правая (свет ближний).
F13 10 Фара правая (свет дальний). Лампа контрольная включения света дальнего.
F14 10 Фара левая противотуманная.
F15 20 Блокировка замка багажника. Электрический обогрев сидений.
F16 10 Реле прерывания аварийной сигнализации (режим аварийной сигнализации) и указателей поворота. Лампа контрольная аварийной сигнализации.
F17 7,5 Лампа для освещения салона. Лампа освещения выключателя зажигания. Лампа индивидуальной подсветки. Часы (или компьютер маршрутный). Лампа стоп-сигнала.
F18 25 Лампа подсветки ящика вещевого. Прикуриватель. Контроллер отопителя.
F19 10 Блокировка дверных замков. Реле для контроля исправности ламп габаритного света и стоп-сигнала. Указатели поворота с лампами контрольными. Лампы включения света заднего хода. Комбинация приборов. Блок индикации контроля бортовой системы. Часы (или компьютер маршрутный). Обмотка возбуждения генератора.
F20 7,5 Лампы противотуманных задних фонарей.

1 — модуль зажигания
2 — датчики скорости, расхода воздуха, подогрева
3 — топливные реле, насос, форсунки
4 — вентилятор
5 — бензонасос
6 — зажигание
