Сапун на коробке передач шевроле нива

Трансмиссия Шевроле Нива

Трансмиссия – это узлы и механизмы, передающие вращение от двигателя к колесам. Такая система отличается по конструктивным особенностям и функционалу в зависимости от типа автомобиля. На отечественном внедорожнике трансмиссия адаптирована для преодоления сугробов и грязевых преград. Водитель может изменять крутящий момент выбором передачи на раздаточной коробке. Этот же узел блокирует межосевой дифференциал для лучшей проходимости.

Чтобы эксплуатировать автомобиль по назначению и не бояться поломок, нужно знать устройство трансмиссии и ее слабые места. Ниже мы сделаем обзор, где заострим внимание на отдельных деталях.

Из чего состоит трансмиссия Шевроле Нива?

На отечественном внедорожнике предусмотрен полный привод – это значит, что во время движения на передний и задний редуктор (мост) всегда передается вращение и отключить его нельзя. Это сказывается на расходе топлива, но значительно повышает проходимость автомобиля.

Некоторые «народные умельцы» иногда откручивают передний карданный вал, но перспектива такой экономии горючего сомнительная. Расход сократится на 1-1,5 л/100 км, однако задний редуктор изнашивается быстрее из-за повышенных нагрузок.

Трансмиссия Шевроле Нива состоит из следующих узлов:

• сцепление и коробка переменных передач (КПП);
• раздаточная коробка;
• промежуточный вал, соединяющий два предыдущих узла;
• передний и задний карданные валы;
• передний и задний редукторы.

Отметим главные особенности каждого элемента трансмиссии, укажем наиболее частые поломки и их признаки. Это поможет проводить раннюю диагностику и избежать более серьезных проблем в будущем.

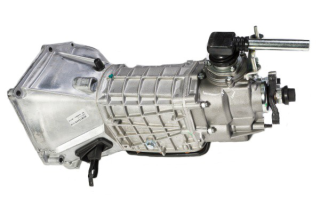

Сцепление и КПП

Эти узлы не отличаются от предшественника «лада 4*4» и идут в одном корпусе. Сцепление сухого типа, вращение с маховика передается через ведомый диск на звездочки коробки переменных передач.

КПП 5-ти ступенчатая, еще одно важное отличие от классической «Нивы» – крепление под кузовом автомобиля и удлиненный привод переключения передач.

Частые неисправности – течь сальников КПП, поэтому корпус коробки нужно внимательно осматривать на наличие подтеков. Если вовремя не провести замену, из-за масляного голодания в первую очередь изнашивается 5-я передача, расположенная выше остальных звезд.

Сцепление 2123 довольно долговечное, но лучше доверять проверенным импортным брендам.

Раздаточная коробка

У раздаточной коробки два режима работы – с блокировкой дифференциала и без него. Также есть нейтральное положение, повышенная и пониженная передачи (см. рисунок ниже).

Важно уметь правильно пользоваться раздаткой:

1. Рычаг посередине – нейтральное положение. Даже при включении скорости на КПП автомобиль не сможет ехать, т.к. соединение с колесами разобщено.
2. Ручка в правой задней позиции (I-Н) – дифференциал разблокирован, понижение выключено. Это режим для повседневной езды.
3. Рычаг в правом переднем положении (III-L) – дифференциал отключен, работает пониженная передача. Автомобиль будет ехать медленно, но повысится мощность и тяговое усилие.
4. Ручка в левой задней позиции (IV) – понижение отключено, дифференциал заблокирован. Правые и левые колеса вращаются с одинаковой скоростью.
5. Рычаг в левом переднем положении (VI) – дифференциал заблокирован, работает пониженная передача.

Последние два режима используются для преодоления грязевых преград. Для скоростной езды включать их не рекомендуется, это приводит к повышенному расходу топлива, вибрациям и износу деталей раздаточной коробки.

Ни в коем случае не включайте пониженную передачу во время движения, это может привести к поломке. Автомобиль должен полностью остановиться или ехать со скоростью не более 5 км/ч.

Частые неисправности – вибрация раздаточной коробки из-за задубелых подушек крепления, люфт приводных валов из-за износа подшипников и течь сальников. Вопрос решается заменой.

Промежуточный вал

Промежуточный вал соединяет между собой КПП и раздаточную коробку. Со стороны последней на нем стоит шарнир равных угловых скоростей (ШРУС) для передачи крутящего момента на узлы, расположенные в разных плоскостях. Возникающие вибрации гасит эластическая муфта, которая находится со стороны КПП.

Частые неисправности – разрыв эластичной муфты или «срезание» болтов ШРУСа. Обычно наблюдается при режиме езды с резкими ускорениями и/или при высоких нагрузках.

Прежде чем соглашаться на замену промежуточного вала, посмотрите – не открутились ли гайки ШРУСа (на рис. обозначены цифрой 7). В этом случае пробуксовка будет из-за проскальзывания «гранаты» с характерным треском.

Передний и задний карданные валы

Соединяют раздаточную коробку и редукторы. На старых моделях идут с крестовинами, из-за которых появляются вибрации на высоких скоростях, особенно при появлении в них люфта. Если заменить их на ШРУСы, которые установлены на авто после рестайлинга – о проблеме можно забыть.
Передний и задний редукторы

Оба узла устроены по одному принципу – в них есть дифференциал, они передают вращения на колеса. Задний мост сконструирован по типу «классики», идет с полуосями и отличается усиленными узлами. Передний редуктор соединяется со ступицей приводными валами, на которых установлены наружный и внутренний ШРУСы.

Частые неисправности – течь сальника хвостовика, его люфт из-за раскрученной гайки или, вышедшей из строя, распорной втулки. На заднем редукторе – износ сальников полуосей, на переднем – разрыв пыльников ШРУСов.

Выводы

Трансмиссия Шевроле Нива адаптирована для езды по бездорожью и не лишена недостатков. Однако при должном обслуживании поломки возникают редко, большинство неисправностей можно устранить своими силами. Распространенные мнения о ненадежности трансмиссии пока не получили документального подтверждения.

вывод сапунов РПМРЗМ — бортжурнал Chevrolet Niva — ВАЗ )) эксперимент года на IaaRus

Пришлось выковыривать родной сапун на ощупь.

Выводим сапуны и песни редуктора!НиВаЖиЗнЬ погружается.

Выхода собственно два — либо заменить его на болт восьмерку просверлив в нем дырку, либо найти подходящую трубки и на ней нарезать резьбу М8. С КПП дело похуже.

Chevrolet Niva BANDIT’ka › Бортжурнал › Гидроподготовка. Вывод сапунов (КПП, РК, ЗМ, ПМ). Но как…

В общем там мин нет. От РК до КП по агрегатам закладывая скобы под гайки различных крышек трансмиссии. Конечно нужно открутить третью опору РК, но саму РК снимать не надо.

На конец шлага надел штатную заглушку от вывода РПМа и вывел под самый капот.

Так во первых сэкономил на хомутах, во вторых так получалось аккуратнее и не так громоздко как с хомутами. Там они сидят и так вполне плотно, ничто сорвать и задеть за них не может, ну и плюс бОльшая ремонтопригодность при съеме агрегатов. Теперь можно безбоязненно погружаться по пороги.

Больше мне всё равно не надо, так как машина может сначала приобрести положительную плавучесть, а потом промокнет салон Фото не делал, ибо было нечем. Если кому интересно могу потом отфоткать.

Обсуждение закрыто модератором tank Уж очень сапун у нее проктологически расположен. Что нужно отвинтить, чтобы до него добраться? А на КПП вроде можно просто снять резиновый колпачек с сапуна и надеть шланг с хомутом, или таки нельзя?

На первый взгляд кажется, что можно. А можно про раздатку поподробнее? Это три гайки крепления к крышке РК и две гайки крепления к днище. Доступ с помощь набора головок вполне удобный. Потом ее отодвинуть к РЗ она будет елозить по кардану и резонатору как по полозьям. Задний кардан снимать не надо.

Но для удобства можно задний кардан окрутить от РК, тогда третью опору можно вообще снять. Я сначала не откручивал, но потом когда крепил шланг для удобства всетаки открутил. В общем там мин нет.

Когда начнешь крутить, всё сразу станет ясным и очевидным. У меня старых образцов с пружинящей металлической крышкой.

Тогда с РК именно так и поступить — снять резиновый колпачек. С КПП имхо, тогда всё гораздо фиговее. Конечно нужно открутить третью опору РК, но саму РК снимать не надо.

ПОСЛЕДСТВИЯ ПОПАДАНИЯ ВОДЫ В МОСТ/НИВА

С КПП дело похуже. Пришлось выковыривать родной сапун на ощупь.

Вывод сапунов (гидроизоляция трансмиссии) Нивы и Шевроле Нива

Большого смысла откручивать заднюю опору двигателя нет — КПП опустится не существенно, в районе сапуна максимум на 0,5 см. ИМХО это не стоит тех трудозатрат которые нужны для снятия задней опоры.

С помощью маленьких крепких отверток, плоских ключей типа велосипедных и всех матерей мира я всетаки вынул родной сапун. Г-образный вставлял уже от руки на резьбовой герметик. Шланг к РЗМу обязательно обжать хомутом.

Тройники я обжимал нейзильбертовой вязальной проволокой. Так во первых сэкономил на хомутах, во вторых так получалось аккуратнее и не так громоздко как с хомутами. Там они сидят и так вполне плотно, ничто сорвать и задеть за них не может, ну и плюс бОльшая ремонтопригодность при съеме агрегатов.

Управление раздаткой Нива Шевроле: устройство, как включить и выключить?

Усилие двигателя, которое преобразуется в КПП, передается на ведущие оси Нивы Шевроле не напрямую, а через раздаточную коробку. Она выполняет несколько функций:

• Распределяет крутящий момент между мостами, позволяя им вращаться с разной скоростью.
• При необходимости блокирует межосевой дифференциал, предотвращая пробуксовку колес.
• Позволяет менять передаточное число, увеличивая крутящий момент.

Этот ключевой элемент трансмиссии обеспечивает высокую проходимость на сложных участках дороги.

Устройство

Раздаточная коробка ВАЗ 2123 устанавливается сзади КПП и крепится кронштейнами к днищу автомобиля. Она приводится в действие промежуточным валом. Крутящий момент от РК к ведущим мостам передается карданами, которые прикручены к фланцам приводных валов раздаточной коробки.

Корпус раздатки сделан из алюминиевого сплава. В верхней его части имеется люк с крышкой.

Раздаточная коробка состоит из следующих деталей:

• Корпус РК.
• Ведущий вал.
• Рычаги управления.
• Подшипники.
• Шестерни.
• Ведущие приводные валы (передний и задний).
• Фланцы.
• Корпус механизма дифференциала.
• Оси.
• Сателлиты.
• Муфты переключений передачи и блокировки дифференциала.
• Сальники.
• Стопорные и упорные кольца.
• Крышки корпуса.
• Сапун.

Раздаточная коробка Шеви Нивы имеет три скорости:

• Первая, с передаточным числом 1,2.
• Нейтральную.
• Пониженную (вторую), с передаточным числом 2,135.

Нейтраль позволяет временно выключить коробку переключений передач от трансмиссии. Он используется при подключении к автомобилю лебедки и других агрегатов.

Первая скорость предназначена для движения по дорогам, а вторая – для бездорожья, где требуется высокий крутящий момент при малой скорости.

Важно: в раздатке отсутствуют синхронизаторы. Поэтому переключать блокировку и скорости РК нужно лишь после остановки машины. Если же раздатку переключить не удается, нужно попробовать вывернуть руль или медленно тронуться с места. В этом случае шестерни изменят взаимное положение, что даст возможность переключить режим.

Как пользоваться?

Переключая режимы работы раздатки, можно подстраивать поведение автомобиля в соответствии с дорожными условиями.

Пониженная передача используется в двух случаях:

• Нужно обеспечить низкую скорость движения. Например, если нужно заехать на бордюр или другое препятствие, можно включить пониженную передачу, чтобы не жечь сцепление.
• Нужен высокий крутящий момент. Пониженная передача включается перед преодолением крутых подъемов.

Блокировка дифференциала включается при движении по бездорожью, где высока вероятность пробуксовки.

При этом включать ее необходимо еще до попадания на сложный участок.

В общем случае использовать раздаточную коробку нужно так:

• Движение по шоссе. Дифференциал разблокирован, включена первая скорость РК.
• Преодоление подъемов и препятствия на твердом покрытии. Дифференциал разблокирован, включена пониженная скорость.
• Преодоление сложных заснеженных участков, грязи, скользких подъемов. Включена блокировка и пониженная скорость.

Разновидности

Конструкция автомобиля предусматривает наличие раздатки, аналогичной агрегату, который устанавливается на ВАЗ 2121. При этом используются так называемые мелкомодульные РК с однорядными или двухрядными подшипниками.

Около 1000 экземпляров Нивы Шевроле модификации FAM-1. На них устанавливались совмещенные с раздаткой коробки переключения передач от Suzuki Grand Vitara.

Распространенные неисправности

Владельцы автомобилей чаще всего отмечают следующие проблемы с РК:

• Затрудненное включение передач.
• Невозможность включения блокировки дифференциала.
• Повышенная вибрация при старте или движении автомобиля.
• Утечка масла.

При выявлении любой из этих проблем необходимо обратиться на СТО или самостоятельно выполнить ремонт раздатки. В некоторых случаях достаточно отрегулировать РК или обработать шарнир привода управления средством WD-40.

Полезное видео

Посмотрите подробно про то как работает раздатка на Chevrolet Niva, как её включать и выключать в видео ниже:
