Особенности конструкции гидравлического бутылочного домкрата

Специалисты считают конструкцию гидравлического подъемника уникальной и оригинальной. Что касается элементов, из которых она состоит, то их перечень выглядит следующим образом:

• рукоятка и цилиндр;
• насос и клапан;
• винт;
• резервуар;
• шток.

На патрубке резервуара находится всасывающий клапан, который препятствует попаданию воды обратно в цилиндр, если тумблер насоса будет в опущенном положении. Также на патрубке цилиндра расположен нагнетательный клапан, из-за которого жидкость не покидает резервуар даже в том случае, если насосный плунжер находится в поднятом положении.

За счет того, что бутылочный пневмогидравлический домкрат отличается наличием быстроразъемной полумуфты соединения, его можно подключать к насосной станции или к насосу. Что касается основных элементов подъемника, то они представлены корпусом, рабочим телом (гидравлическим маслом) и выдвигаемым плунжером или поршнем.

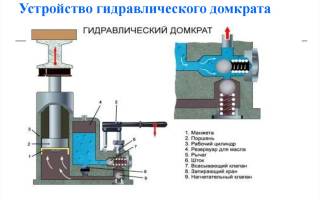

Устройство гидравлического бутылочного домкрата

Основные характеристики гидравлического бутылочного домкрата, на которые стоит обратить внимание при выборе

При изготовлении бутылочного домкрата используется нержавеющая или простая сталь, но иногда ее могут заменить алюминием.

Вышеперечисленные особенности механизма позволяют использовать его во многих сферах. Также гидравлический домкрат имеет ряд преимуществ и недостатков, на которые нужно обращать внимание при покупке. Итак, к преимуществам относят следующее:

• максимальную плавность эксплуатации;
• высокую грузоподъемность даже в том случае, если прикладывают минимум усилий;
• наличие специальной жидкости, которая не замерзает и не горит.

Что касается недостатков, то они представлены сложностью хранения и перевозки домкрата.

Как выбрать качественный инструмент

По причине того, что сегодня рынок инструментов для ремонта транспортных средств пестрит различными моделями домкратов, при покупке следует обращать внимание на грузоподъемность, конструкцию, тип и многие другие характеристики. Стоит заметить, что рынок все больше наполняется импортными моделями, которые далеко не всегда отличаются высоким качеством.

Такое широкое разнообразие требует тщательного подхода к выбору домкрата для ремонта транспортных средств. Первым делом при покупке подъемника необходимо брать во внимание такие параметры:

• высота подъема и тип привода;
• грузоподъемность;
• максимальный показатель высоты подхвата.

У каждой модели есть определенные ограничения по грузоподъемности, а чтобы определиться, какая конструкция лучше всего подойдет автомобилю, должна быть тщательно изучена техническая документация.

Принцип работы устройства

Что касается принципа работы гидравлического бутылочного домкрата, он довольно прост, поскольку заключается в сообщающихся между собой сосудах. Руки оператора приводят в движение рычаг, который в свою очередь движет нагнетательный насос. Рабочая жидкость перекачивается через плунжер из резервного сосуда в емкость под поршень.

Принцип работы гидравлического бутылочного домкрата

Каждый качок рычага способствует тому, что количество масла под поршнем постепенно увеличивается, за счет чего он начинает выдвигаться из цилиндра гидродомкрата. Подъем того или иного груза происходит с помощью выдвинутого поршня, а с помощью специальных клапанов усилия, прилагаемые оператором, увеличиваются в несколько десятков раз.

Ремонт гидравлического бутылочного домкрата своими руками

Наиболее частыми и распространенными поломками бутылочного домкрата является выход из строя сальников и прокладок, в результате чего происходит вытекание жидкости из рабочего цилиндра. Также еще одна популярная неисправность представлена заклиниванием штока при его обратном ходе.

Начинать ремонтные работы нужно со слива масла, после чего конструкцию разбирают, меняют сальники и уплотнители, заливают новое и качественное масло, а затем прокачивают устройство.

Нередко в рабочей жидкости скапливается грязь, что влечет за собой заклинивание штока подъемника. Для починки заклинившего штока инструмент необходимо полностью разобрать с помощью подготовленного ремкомплекта и тщательно промыть каждую деталь. Если будет обнаружено образование коррозии, следует обработать внешние стенки подъемника.

Всегда стоит помнить, что неправильная эксплуатация (превышение нагрузок, которые указаны в техническом документе) и несвоевременное обслуживание бутылочной гидравлической конструкции приводит к поломкам, устранить которые не всегда легко и возможно. Подъемный телескопический поршень может полностью остановиться или выдвигаться медленно и с рывками.

Обслуживание гидравлического домкрата

В случае, если причина будет обнаружена вовремя, инструмент можно разобрать и отремонтировать, после чего изготовить насадку на домкрат бутылочный своими руками. Но при появлении механических повреждений, таких как неисправность поршня или корпуса подъемника, домкрат рекомендуется списать и приобрести новый, качественный адаптер для бутылочных домкратов с резиновой накладкой.

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно сделать гаражный подкатной домкрат для подъёма автомобиля своими руками, а так же рассмотрим чертежи, фото и видео конструкции. Автолюбители прекрасно знают, что при эксплуатации авто нередко приходится его поддомкрачивать для замены резины с летней на зимнюю и наоборот, а так же бывают проколы камеры и для ее ремонта необходимо снять и разбортировать колесо. С бескамерными покрышками тоже приключаются «курьёзы» Возиться с стандартным автомобильным домкратом не всегда удобно, как говорится «согнувшись в три погибели))» По этой причине был придуман подкатной домкрат, очень прост в эксплуатации и обслуживании.

Конструкция включает в себя гидравлический домкрат 2 т «бутылка» основание и подъемный рычаг с резиновой прокладкой «подушкой» Для удобства перемещения домкрата, установлены опорные подшипники Внимание! колесики установлены таким образом, что они касаются поверхности пола только в наклонном положении, а в рабочем приподняты -это сделано для того чтобы не было скольжения во время подданкрачивания автомобиля.

Рычаг имеет своеобразную форму, все размеры и углы даны в чертежах. Подъём осуществляется на 50 см от уровня пола, что позволяет производить замену обеих колес авто не перезаряжая домкрата. На конце рычага расположена резиновая прокладка «подушка»

Гидравлический домкрат расположен на плавающей платформе -это сделано для того чтобы при подъёме домкрат сохранял правильную геометрию и не перекашивался. Обратите внимание! Соединение рычага и штока домкрата осуществляется через поршневой палец наваренный в верхней части, он так же подвижен, а в качестве опор с обоих сторон наварены пластины 8-10 мм.

Чертежи, фото, видео гаражного подкатного домкрата сделанного своими руками.

Высота подъёма рычага составляет 50 см.

Общий вид конструкции.

Домкрат размещён на подвижной платформе.

Опорные ролики.

Работа домкрата в действии.

• Обзор
• Характеристики
• Отзывы
• Вопрос по товару

Предназначены для установки на верхнюю опору бутылочного домкрата.

• Опоры выполнены из эластичной и прочной резины, служат надежной защитой верхней опоры домкрата и кузова автомобиля от механических повреждений.
• Подходят для бутылочных домкратов с диаметром штока 28 мм.
• Подходят для артикулов 50323, 50717, 50333, 50752, 50754, 50741, 50743, 51096, 51102, 51125, 51123.

Как переделать домкрат «вверх ногами» / пресс своими руками

Самое подробное видео… или как переделать домкрат «вверх ногами» / пресс своими руками…

Домкрат “бутылочного” типа, не может работать “вверх ногами”, его конструкция этого не предусматривает, но если очень захотеть… то домкрат можно научить работать в любом нужном вам положении.

И так что нужно сделать:

Выливаем масло в подготовленную заранее ёмкость, открыв резиновую пробочку (в нашем случае уже был сделан штуцер).

Откручиваем верхнюю гайку-сальник, через которую ходит шток.

Сдёргиваем наружный стакан, на который приварена ручка для транспортировки домкрата.

Находим на дне 2 отверстия. Одно всасывающее, к насосу, другое перепускное, к кранику. Нам нужно засасывающее. Определить легко качнув разок насосик — остаток масла в засасывающем отверстии усосётся в насос. Иногда в засасывающее отверстие вставлен фильтр из сетчатой трубочки.

Чтобы ваш домкрат смог работать “вверх ногами” вставляем в засасывающее отверстие кусок металлической или пластиковой трубки такой длины, чтобы её конец оказался у самого верха рабочего цилиндра. Если был фильтр — его можно надеть на конец трубки. В нашем случае это медная трубочка с резьбой на М6.

Кладем домкрат на бок, таким образом, чтобы заливная пробка была вверху, далее заливаем масло. И так же на боку начинаем качать насосом. Прокачиваем и выпускам воздух. После этого выдвигаем шток на половину длинны. Ищем подходящую трубку по диаметру заливного отверстия и соединяем главный цилиндр домкрата с дополнительным резервуаром.

В резервуар доливаем масло, домкрат переворачиваем “вверх ногами”, дополнительный резервуар ставим выше чем домкрат, и начинаем задвигать шток домкрата обратно на свое место, ослабив при этом винт перепускного клапана. Масло с рабочего цилиндра переливается в дополнительный резервуар.

Далее, после того как шток зашел до упора на свое место, выкручиваем и вытаскиваем винт перепускного клапана и смотрим как работает закон гидравлики, весь воздух в главном и рабочем цилиндрах выйдет наружу.

После того как через отверстие винта перепускного клапана пойдет масло, закручиваем винт на место и после этого домкрат работает “вверх ногами”, масло через трубочку будет засасываться из самой нижней точки, а выливаться сверху через перепускное отверстие, чтоб не создать вакуум масло гуляет по трубке из главного цилиндра в дополнительный резервуар.

Если у кого-то не получилось, то можно и нужно сделать следующее:

1) Залить масло через пробку, домкрат лежит на боку, пробкой вверх, шток задвинут. Залить масло “до верха”, вставить трубку в заливное отверстие и залить грамм 150-200 масло в дополнительный резервуар.

2) Поставить домкрат в рабочее положение (в нашем случае вверх ногами).

3) Выкрутить винт перепускного клапана (вообще выкрутить), подождать пока из перепускного клапана выйдет воздух и побежит масло.

4) Закрыть перепускной клапан (вкрутить винт), добавить масло в дополнительный резервуар (50-100 грамм).

5) Начать качать (прессовать) основным насосом (дополнительный резервуар открыт), шток выходит. Как только появились провалы, опять выкрутить винт перепускного клапана, подождать пока выйдет воздух, вкрутить винт (закрыть перепускной клапан) и продолжать качать основным насосом.

6) Шток должен полностью выйти, долить немного масло в дополнительный резервуар, выкрутить винт перепускного клапана, подождать пока из отверстия перепускного клапана выйдет лужа масла. Вкрутить винт перепускного клапана, но не до конца, рукой с небольшим усилием загнать шток обратно (все масло из главного цилиндра уйдет в дополнительный резервуар).

7) Закрыть перепускной клапан, и повторить процедуру.

p.s. перед тем как будете собирать домкрат не забудьте его промыть/почистить от грязи (стружки и прочего) + продуть все отверстия.

Огромное спасибо и отдельную благодарность выражаем:

p.p.s. Просьба сильно помидорами не закидывать, на данный момент записываем на то, что есть 🙁

Думаю данная статья поможет и возможно воодушевит кого-нибудь на доработку своего домкрата.

Выслушаю все замечания, предложения и комментарии.

Пошаговая инструкция по изготовлению домкрата для гаража своими руками

Пожалуй, очень важное качество домкрата, сделанного своими руками, – это обеспечение должного уровня безопасности. Разновидностей инструментов для подъемов грузов очень много. Но на самом деле, они практически всегда отличаются относительной простотой. Связано это с тем, что надежность – важнейшее качество подъемного механизма. А чем он проще устроен, тем лучше работает.

Виды и сравнительные характеристики

Наверное, у каждого хорошего хозяина есть в наборе инструмента домкрат. А те, кому часто приходится поднимать грузы, ремонтировать автомобиль, менять колеса, знают, что, по технике безопасности, необходимо ставить несколько единиц подъемного инструмента для страховки.

Конечно, в качестве запасного варианта может применяться обычный твердый предмет. Например, всем знакомо подкладывание кирпичей. Но такой кустарный подход попросту не может внушать должной уверенности. Поэтому иногда можно подойти к вопросу безопасности основательнее и сделать для гаража самодельный домкрат. Тем более никаких особых сложностей эта работа не предполагает.

Сегодня популярны такие виды:

У каждого вида домкрата есть собственные преимущества и недостатки. Какие-то проще в устройстве (следовательно, их легче собрать своими руками), какие-то считаются самыми надежными и мощными.

Винтовые

Устройство винтового домкрата максимально простое и проверенное временем. По этой причине эти виды считаются самыми распространенными. Часто именно такими домкратами комплектуются стандартные наборы автомобилиста.

Но, несмотря на то, что они просты в сборке, воспроизвести механизм самостоятельно будет очень сложно, потому что потребуется повторить особый рисунок резьбы, которая наносится на подъемный рычаг и упор. Зубьям задается трапециевидная форма по таким причинам:

• такая резьба обладает функцией самозатухания (не раскручивается под действием груза);
• передающее усилие многократно увеличивается (ограничения использования: от 500 килограммов до 10 тонн), что обеспечивает простоту в эксплуатации.

Такие подъемные инструменты стоят не дороже остальных аналогов, поэтому большого смысла в создании самодельного винтового домкрата нет.

Реечные

Реечные конструкции используются преимущественно для подъема грузов на большую высоту. В них также оптимально рассчитано усилие.

Механизм также достаточно сложен. Технологичность заключается в том, что рычаг постепенно приводит в движение шестерню, которая движется по вертикальной рейке со специальными стопорными отверстиями.

Сделать реечную конструкцию своими руками сложно.

Пневматические

Пневматические или бутылочные домкраты работают по принципу перекачивания сжатого воздуха в специальную емкость, которая выдавливает шток и поднимает груз. У таких моделей хорошая грузоподъемность, а запас хода ограничивается лишь длиной подъемной рейки.

Сделать самодельную пневматическую конструкцию можно, купив только основной механизм со сжатым воздухом. А рычаги и дополнительные детали (колеса, упоры) вполне по силам сделать своими руками, предварительно все рассчитав.

Гидравлические

Пожалуй, самым оптимальным вариантом подъемного механизма, сделанного своими руками, можно назвать гидравлический. Как правило, конструкция подразумевает создание подкатного механизма на колесиках и легкость при подъеме.

Принцип работы гидравлического домкрата такой же, как у пневматического. Только поднимает шток не сжатый воздух, а масло, имеющее низкий коэффициент сжатия. По этой причине гидравлические домкраты применяются в профессиональных автомастерских (некоторые модели способны поднимать груз до 20 тонн).

И, конечно, если воспроизвести конструкцию в собственном гараже, то получится полезный и незаменимый инструмент.

Приобретается емкость с маслом и рычаг для работы. А все остальные элементы проектируются по мере необходимости.

Как сделать домкрат для гаража своими руками

Среди большого количества схем домашних самодельных устройств популярностью пользуются винтовой и гидравлический механизмы. И если в первом случае потребуются отличные навыки в нарезании резьбы (делается сложной формы), то гидравлический вариант сделать проще.

Построение схемы

Гидравлический самодельный домкрат отлично подходит для самостоятельного использования. А в его способности обеспечить безопасность сомневаться не приходится, потому что масло не может неожиданно потерять свойства и сорваться с удерживаемого уровня. Поэтому при работе важно обратить внимание, пожалуй, только на крепость рычагов и их надежность.

Популярная схема самодельного гидравлического домкрата

Выбор материала и подготовка инструментов

В самодельной конструкции важно позаботиться о прочности. Поэтому в качестве строительного материала выбирается металл. Для каркаса используют:

• швеллер 10 миллиметров;
• швеллер 12;
• пруты 12 миллиметров;
• колесики для перемещения;
• резиновая часть для устройства чашки;
• крепежный материал.

Для подгонки материала потребуется:

• сварочный аппарат;
• болгарка с кругами для резки металла и шлифовки;
• сверла по металлу;
• гаечные ключи и отвертки;
• мерный инструмент: рулетка, линейка, маркер.

Несущая часть закрепляется с помощью сварки, чтобы получилась капитальная и крепкая конструкция. Верхние поворотные детали крепятся на болты или прут.

Сбор конструкции

Сначала создается Г-образное основание из швеллера 12 миллиметров. К нему крепится гидравлический бутылочный домкрат. После, с помощью болтов, к основанию крепится верхняя губа, на которую будет воздействовать шток домкрата. Шток закрепляется с помощью поворотного прута.

Дополнительным оборудованием при изготовлении служат колесики (подойдут от старой бытовой техники). Они помогут перемещать габаритную конструкцию по гаражу.

Пример самодельного гидравлического домкрата

Проверяем правильность работы

Разумеется, после окончания сборки важно проверить получившийся самодельный домкрат в «боевых условиях». Гидравлика рассчитана для подъема даже тяжелого автомобиля. Поэтому проверяем работу под грузом. Лучше всего подойдет машина. Кстати, испытания покажут недоработки и ошибки конструкции.

И только после проверки (даже неоднократной) самодельный домкрат готов к работе полноценно.

Особенности эксплуатации самодельного домкрата

За работу самоделки отвечает тот человек, который ее делал. Поэтому, сколько бы ни было уверенности, что самодельный домкрат выдержит вес, используем страховку дополнительным домкратом, если работаем под автомобилем.

Но это правило распространяется даже на покупную модель, потому что давно известно: техника безопасности пишется на основе ошибок. К сожалению, часто смертельных.

Самодельный пресс из домкрата своими руками: чертежи и схемы

Для некоторых операций домашнему мастеру может потребоваться пресс со значительным усилием сжатия, но приобретение оборудования такого класса будет совершенно неоправданным. Сегодня мы расскажем, как за несколько часов собрать надёжный пресс на основе гидравлического автомобильного домкрата.

Из чего и как собрать раму для пресса

Материал для станины, её конструкционная прочность и способ сборки должны определяться давлением, которое домкрат способен выдать. Для точного расчёта важно понимать, в каком направлении действуют нагрузки в процессе работы.

Основа пресса — прямоугольная П-образная рамка из швеллера или спаренного стального уголка. Основной действующей силой является противодействие сжатию, выраженное в сосредоточенной нагрузке. Основное усилие концентрируется в центрах горизонтальных перекладин. Силами, растягивающими вертикальные стойки пресса, и явлениями деформации в сжимаемых деталях вполне можно пренебречь.

1 — верхняя упорная балка; 2 — болты; 3 — домкрат 20 т; 4 — возвратные пружины; 5 — подвижная балка; 6 — стопорный палец; 7 — регулируемая опорная балка; 8 — поперечная балка; 9 — ножки из уголков

Для установки со сдавливающим усилием до 5 тонн для изготовления рамы можно смело использовать:

1. Швеллер по ГОСТ 8240–89 типоразмера 8П.
2. Пару горячекатанных уголков по ГОСТ 8509–93 размера 50х5 мм, связанных 10 мм прутьями через 20–25 см, либо цельным сварным швом.

Размеры швеллера 8П

Сразу оговоримся, что примерные данные по металлопрокату мы приводим для рамы, у которой внутреннее окно не шире 100 см. По аналогии при использовании домкрата с усилием до 10 тонн раму следует изготовить из:

1. Швеллер типоразмера 10П.
2. Спаренная угловая сталь 63х7 мм, соединение цельным швом с внутренними вставками номинального сечения.

Размеры швеллера 10П

Если же необходимое усилие сжатия достигает 15 т или выше, то раму следует изготовить из:

1. Швеллер типоразмера 14П.
2. Спаренный уголок 75х8 мм, соединение аналогично предыдущему.

Размеры швеллера 14П

Указанное выше предложение по металлопрокату подразумевает десятикратный запас прочности, что полностью исключает превышение предела упругих деформаций и является нормальным для установок такого рода. Все соединения рамы должны быть сварными с цельными двухсторонними швами и подрезкой встык. Если сваркой соединение не выполнить, допускается сборка на болтах или шплинтованных пальцах. При этом обязательно нужно брать в расчёт максимальную допустимую нагрузку на срез.

При болтовом соединении основная нагрузка становится рассредоточенной и усилие сжатия пресса нужно разделить на количество болтов или пальцев. Разрушающее усилие среза болтов из наиболее распространённой стали СТ-3 составляет:

1. М10 — около 2500–3000 кг.
2. М12 — 4000–4500 кг.
3. М14 — 5500–6000 кг.

Для обеспечения необходимого запаса прочности каждый элемент крепления должен испытывать нагрузку в пять раз меньше разрушительной. Для стальных пальцев усилие можно принимать на 10–15% выше указанных значений. Если нужное количество креплений не получается разместить в угловом узле, следует увеличить прочность косынками, для которых предпочтительно использовать угловую сталь вместо листовой. Это же применимо и к сварной конструкции рамы, что также помогает избежать использования излишне массивного сталепроката.

Помимо нагруженной верхней части станина включает в себя две стойки с ножками, обеспечивающими прессу достаточную устойчивость, и поперечную балку, которая может быть переставной при обработке деталей разного размера. Сечение верхней и нижней балок должно быть эквивалентным, также как и сечение элементов их крепления. Ножки и опору каждый волен реализовать по своим соображениям, они не испытывают рабочих нагрузок помимо собственной массы пресса. Единственное требование — наличие нижней перекладины, придающей конструкции дополнительную жёсткость.

Какой использовать домкрат и как его доработать

Наиболее доступным и пригодным для изготовления домашнего пресса будет гидравлический автомобильный домкрат стаканного типа. Как упоминалось выше, рабочее усилие вы вправе выбирать под свои задачи, в продаже присутствуют относительно недорогие устройства, способные выжимать до 20 тонн и даже больше.

Основная проблема с использованием таких домкратов заключается в их неспособности работать в перевёрнутом положении. Кажется наиболее логичным закрепить домкрат стационарно на верхней балке и использовать нижнюю как опору под деталь. Однако для этого потребуется доработка гидравлического механизма.

Первый вариант переделки домкрата — установка дополнительного расширительного бачка ёмкостью около 300 мл. Бачок связывается с заливным отверстием домкрата обычной силиконовой трубкой. Для её плотной посадки можно использовать резьбовые штуцеры под кислородный шланг, которые в ассортименте присутствуют в любом магазине автозапчастей.

Другой вариант переделки потребует разборки домкрата. Необходимо полностью слить масло и прокачать плунжер, затем скрутить верхнюю прижимную гайку, зажав её в тисках. После этого резиновой киянкой расшатывается внешний стакан, он должен выйти из посадочного кольца в основании домкрата. Сразу возле рычага плунжера расположено отверстие для забора рабочей жидкости. Вся проблема кроется здесь: стакан наполнен не полностью и поэтому в перевёрнутом состоянии отверстие не контактирует с маслом. Чтобы это устранить, в него нужно плотно запрессовать трубку, длиной почти во всю высоту стакана.

Если не переделывать домкрат, придётся реализовать более сложный механизм с дополнительной третьей балкой. Она должна скользить по боковым стойкам-направляющим и иметь достаточно плотную посадку, чтобы при накачке давления домкрат не сдвинулся с места. В нашем случае домкрат просто крепится в перевёрнутом положении к центру верхней балки. Здесь не нужно массивных болтов, достаточно проделать в опорной пластине домкрата пару отверстий и обеспечить фиксацию болтами М10 или М8, способными выдержать вес самого домкрата и незначительное усилие сдвига на начальном этапе сжатия.

Изготовление прижимных колодок

Шток домкрата не очень удобен в работе, обычно требуется увеличенная площадь сжимающих бабок для использования широкого набора пресс-форм и работы с крупногабаритными деталями. При этом усилие должно распределяться по всей площади сжимаемых поверхностей равномерно, не вызывая деформации.

В простейшем случае в роли прижимных колодок могут выступить короткие полнотелые чушки. В них достаточно просто изготовить глухие отверстия с резьбой для фиксации к основной конструкции пресса. Но такого рода детали не всегда доступны обывателю, поэтому предлагаем вариант собственного изготовления бабок, способных без вреда выдержать значительное усилие сжатия.

Верхняя бабка должна иметь возможность составного крепления со штоком домкрата, исключающего сдвиг во время работы. Говоря проще, в бабке следует изготовить несквозное отверстие, в которое пятка домкрата войдёт с минимальным зазором. Также понадобится пара отверстий для крепления пружин возвратного механизма.

Обе бабки можно изготовить из двух отрезков швеллера или четырёх кусков уголка, формирующих параллелепипед с открытыми боковыми гранями. Швы на плоскостях, через которые проходит ось основного рабочего усилия, следует заваривать сплошным швом изнутри, остальные — снаружи. Одна из граней глушится квадратной вставкой, после чего внутренняя полость заливается пескобетоном марки 500. После застывания бабка заваривается с другой стороны, так получаются две несжимаемые колодки.

Для посадки на домкрат достаточно приварить в верхней части бабки отрезок трубы соответствующего диаметра, которая выполнит роль обсадки стакана. Для ещё большей надёжности на дне гильзы крепится шайба с отверстием под пятку штока. Нижнюю бабку можно просто поставить на переставную балку, но лучше наварить пару уголков или стальных прутьев, ограничивающих сдвиг.

Переставная опорная балка

Как вы уже знаете, нижняя балка должна иметь сечение не меньше, чем у верхней, но она отличается по конструкции. Опорный стол изготавливается из двух швеллеров, обращённых рёбрами наружу, которые прикладываются по разные стороны стоек и свариваются в центральной части вставками из уголка или толстой арматуры. Вдоль центра балки имеется свободное пространство, чем объясняется необходимость изготовления нижней опорной колодки. Последняя должна опираться как минимум на половину ширины каждой полки, упоры от сдвига навариваются по центру нижней части.

Лучший вариант фиксации балки на стойках — с помощью массивных стальных пальцев. Для этого в вертикальных швеллерах рамы следует изготовить ряд круглых просечек на разной высоте с параллельным расположением. Как вы понимаете, диаметр пальцев не может быть меньше совокупного сечения всех болтов, используемых в скреплении верхней части рамы.

Возвратный механизм

Последняя часть конструкции самодельного пресса — пружинный механизм, который будет складывать домкрат при открытом перепускном клапане. Для этой цели подойдут обычные пружины для доводки дверей, которые можно в неограниченном количестве приобрести в любом хозяйственном магазине.

Задача осложняется при использовании верхней прижимной бабки, значительный собственный вес которой не позволит пружинам сжаться. Как вариант можно увеличить число пружин до четырёх или шести, или использовать более мощные пружины растяжения для ворот.

При отсутствии верхней колодки необходимо закрепить пружины к штоку домкрата. Для этого понадобится шайба, внутреннее отверстие которой больше регулировочного винта штока, но меньше диаметра поршня. Пружина крепится к ней через два небольших отверстия по краям и фиксируется к верхней балке аналогичным образом или на приваренных крючках. Располагать пружину строго вертикально не обязательно, вы можете компенсировать излишек длины наклонным положением.
