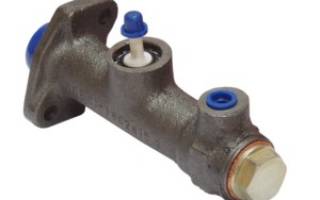

Замена главного цилиндра сцепления на ВАЗ-2104-2107

Основное предназначение главного цилиндра сцепления в том, что он передает усилие на рабочий цилиндр от педали сцепления при помощи рабочей жидкости.

Если главный цилиндр не исправен, то нарушается управление автомобилем, разъединить трансмиссию с двигателем будет невозможно.

Как определить, исправен ли главный цилиндр сцепления:

периодически проверять уровень рабочей жидкости в бачке. Резкое его снижение подскажет о неисправности системы;
проверять, есть ли подтеки кА корпусе главного и рабочего цилиндра;
провалы педали сцепления, что происходит из-за попадания и скопления воздуха в систему сцепления;
недожим педали и вибрация рычага переключения передач.

Основные виды неисправностей:

в главном цилиндре течь;
износ манжет;
износ поршня;
повреждена внутренняя часть корпуса (сколы, царапины и т.д.);
для всей классики семейства Авто ВАЗ устройство сцепления одинаково, в том числе и для 2107. Последовательность действий тоже.

Есть два способа устранения неисправности главного цилиндра – замена на новый и ремонт. Что можно отремонтировать:

заменить резиновые манжеты;
корпус.

Эти действия не всегда приводят к нужному эффекту, особенно на старом автомобиле с приличным пробегом. Рекомендуется заменить главный цилиндр на новый. Стоимость его не высока, примерно от 450 до 500 рублей. Приобретать лучше оригинал.

Замена

Стоимость этого вида работ в автосервисе – от 550 рублей. Но большинству автолюбителей эту операцию не так сложно выполнить самостоятельно.

новый ГЦС;
тормозная жидкость;
набор ключей с удлинителем;
шприц или резиновая груша.

Выкачать жидкость из бачка гидропривода, применив шприц или резиновую грушу.
Снять расширительный бачок, сдвинуть его в сторону, чтоб не мешал работе.
Открутить трубку ключом на 13. Немного отодвинуть ее.
Ослабить хомут и отсоединить резиновый шланг, который идет от бачка к цилиндру.
Открутить две гайки торцовым ключом на 13 с удлинителем.
Снять со шпилек главный цилиндр.
Заменить ГЦС на новый.
Собрать все в обратном порядке.

Прокачка сцепления

Замена произведена, но отправляться в путь без прокачки системы сцепления не следует. Процесс похож на прокачку тормозов и производится в следующей последовательности:

В бачок заливается тормозная жидкость.
На штуцер главного цилиндра надевается шланг, другой конец его опускается в бутылку с налитой жидкостью. Так будет видно, как выходит воздух из системы в процессе прокачки.
Операция требует помощника. Один сидит в авто и нажимает по команде на педаль сцепления 5-6 раз, после чего оставляет ее в нажатом состоянии. Второй открывает штуцер, пока не прекратится выделение воздуха. Такое проводится несколько раз, пока весь воздух из системы сцепления не будет удален.
Закрутить штуцер и долить жидкости в бачок.

Заключение

После проведения замены главного цилиндра сцепления и прокачки всей системы можно смело двигаться в путь, не опасаясь, что сцепление выйдет из строя и авто потеряет из-за этого управление.

Замена сцепления ВАЗ 2107

Если машина начинает под нагрузками буксовать, при переключении скоростей слышны шумы, появилось дребезжание, движение начинается рывками или проваливается педаль, необходима замена сцепления ВАЗ 2107. Результативней и проще установить новый узел в сборе. Но при наличии практических знаний и навыков можно выполнить ремонт своими руками отдельных деталей и устройств. Чтобы понять, как починить, необходимо изучить конструкцию узла.

Необходимые запчасти

В зависимости от типа ремонта – замена главного цилиндра сцепления ВАЗ 2107, выжимного подшипника или всего узла, вам потребуются такие запчасти:

диск (артикул Y00200B или 2101-1601130);
цилиндр (артикул 2101-1602610-15);
выжимной подшипник (артикул CT 319);
пружина (артикул – 2108-1601-188);
болт (артикул 13825821);
сцепление (артикул 2101-1600010, 3000240001 или 2103-1601085);
заклепка (артикул – 2108-1601-295);
накладка фрикционная (артикул: 2109-1601-138-02 или 2109-1601-138);
муфта в сборе (артикул – 2110-1601-180).

Инструменты, которые потребуются в работе

Целесообразно сразу подготовить весь необходимый инструмент, что не отвлекаться от процесса:

домкрат;
комплект ключей;
пассатижи;
ступичный ключ;
отвертки;
оправка для снятия корзины;
набор головок;
ветошь.

Время работы зависит от того, что вы решили делать. Обычно это около 4 часов. Новичок проводится дольше. Но усилия не будут напрасными, поскольку в автосервисах обычная цена замены сцепления ВАЗ 2107 на 15.12.2018 года составляет 3 тысячи рублей.

Читать еще: Параметры колес на приору

Порядок операций

Для удобства работы машину нужно поставить на подъемник, на смотровую яму или на эстакаду. Если такое оборудование отсутствует, нужно поднять автомобиль домкратом. Для надежности – двумя. Не забудьте о безопасности и зафиксируйте колеса, можно воспользоваться ручным тормозом.

Далее выполняем последовательно такие действия:

Обесточиваем машину посредством отключения аккумуляторами клеммами минус.
Отсоединяем тросик спидометра от коробки передач, отсоединяем тросик сцепления, отключаем привод. Специалисты считают, что нужен демонтаж КПП, это разрешит проще менять сальники, ремонтировать картер, выполнять замену рабочего цилиндра сцепления ВАЗ 2107. Коробка передач имеет значительный вес, для ее снятия вам потребуется помощник.
Нужно ослабить крепежи стартера, для этого снимется корпус фильтра воздуха и гайки стартера.
В салоне полностью освобождаем доступ к ручке КПП, отключаем ручку от коробки, для этого ее нужно поддеть и вынуть втулку.

Последующие работы выполняются под машиной. Нужно демонтировать кардан, трубу выхлопа, все электрические провода и цилиндр.

Снимаем стартер, демонтируем или подвигаем КПП. Из коробки нужно слить рабочую жидкость, можно воспользоваться случаем и поменять ее.

Снимаем опору мотора и маховик, демонтируем сцепление с помощью оправки. Маховик целесообразно осмотреть на предмет дефектов, и заменить – при необходимости. Демонтируем корзину сцепления и диск.

Снимаем подшипник и очищаем рабочий вал от загрязнений. Устанавливаем на чистый вал подшипник с муфтой. При необходимости выполняется замена подшипника.

Если обнаружена течь требуется ремонт главного цилиндра сцепления ВАЗ 2107, преимущественно он заключается в замене резиновых уплотнителей. Это весьма сложная работа, требующая навыков и опыта.

Устанавливаем на маховике корзину и выполняем сборку в обратном порядке.

Выполняем регулировку после замены сцепления ВАЗ 2107 с инжектором. На этой модели есть специальный защитный кожух. Во фронтальной проекции он крепится болтами, в кормовой – винтами. Кожух нужно демонтировать и проверить длину свободного движения педали, она должна быть не менее 1 мм и не более 3 мм. Регулировать размер нужно контргайкой. После реализации нужных размеров, защитный кожух устанавливается на место.

Смотрите ремонт сцепления ВАЗ 2107 своими руками на видео:

Резюмируем

Практика показывает, что для замены цилиндра сцепления ВАЗ 2107 можно успешно использовать не только оригинал, но и его аналоги (артикул 2101-1602615-17, МБ01-1602610, А11.1602610, С1939 С3.1). В работах часто используют французские запчасти бренда Valeo, и немецких торговых марок Luk, Kraft и Sachs. Важно, что ваши усилия будут оправданы в любом случае, поскольку на неисправном авто не следует отправляться в дорогу, а цена работ по замене сцепления ВАЗ 2107 в автосервисе в срочном порядке достигает 5 тысячи рублей.

Рабочий цилиндр сцепления ваз 2107 инжектор

Сегодня разберем как заменить неисправный рабочий цилиндр сцепления. Меняют его в случае обнаружения утечки тормозной жидкости и, как следствие, возникновения проблем с переключением передач.

В нашем случае периодически происходило продавливание тормозной жидкости наружу, резиновый колпачок порвался, под него попадала грязь и влага — сцепление не полностью выжималось, а при переключении наблюдались рывки.

Для его замены нам понадобится:
— Набор гаечных ключей на 7(8),10,13,17,22
— Пассатижи
— Металлическая щетка
— ВД-шка или другой “жидкий ключ”
— Новый рабочий цилиндр
— Медное уплотнительное кольцо D12
— Тормозная жидкость
— Трубка и емкость для прокачки сцепления

Для начала, снимаем оттяжную пружину и шплинт из отверстия в толкателе, ослабляем затяжку шланга гидропривода. Отворачиваем два болта крепления цилиндра к картеру сцепления.

Никто не хочет испытывать дискомфорт во время езды, тем более, если это связано с проблемами в области управления автомобилем. Владельцам отечественной «классики» приходится уделять состоянию своей машины больше времени и сил, потому что привыкли все делать своими руками. С полной уверенностью можно сказать, если автовладелец уже освоили процесс регулировки развала-схождения , то ему по плечу отремонтировать и гидропривод муфты включения трансмиссии, достаточно изучить технологию.

Общие сведения

Чтобы замена рабочего цилиндра сцепления ВАЗ 2107 была оправдана, неплохо знать его назначение и первые признаки неисправности. Система передачи крутящего момента на классических вазовских моделях приводится в действие за счет гидропривода, основная задача которого заключается в передаче усилий при нажатии на педаль управления муфтой.

В свою очередь, гидропривод состоит из двух цилиндров: главного и рабочего. При воздействии на педаль, в ГЦ создается давление, вследствие чего тормозная жидкость через клапан нагнетается в рабочий цилиндр (РЦ). Последний приводит в действие шток, который выжимает вилку, тем самым осуществляя выбор передач.

Традиционно РЦ расположен на картере КПП и закреплен двумя болтами, поэтому добраться к нему возможно только находясь под днищем авто. Работа обеих цилиндров зависит от наличия тормозной жидкости, поэтому нужно следить за ее уровнем, тем более, что делать это несложно – емкость находится в моторном отсеке.

Когда нужна замена неисправного рабочего цилиндра сцепления на ВАЗ 2107: признаки и причины

В большинстве случаев неполадки управления муфты связаны с потерей герметичности, когда педаль теряет свою упругость при нажатии. Однако данный факт еще полбеды, а вот невозможность включить передачу – это уже серьезно.

Если скомпоновать признаки, указывающие на необходимость замены рабочего цилиндра сцепления на автомобиле ВАЗ 2107, то получим список:

Падение уровня тормозной жидкости в бачке, что говорит о потере герметичности шланга или РЦ. Поломка также определяется по пятнам под машиной.
Периодические «провалы» педали или ее мягкий ход свидетельствуют о попадании воздуха в систему. Поломка может быть следствием изношенного манжета или трещин корпуса рабочего цилиндра.
Постепенная потеря жесткости педали и затрудненное переключение передач говорят о поломке пружины РЦ. При этом уровень жидкости остается без изменений, а регулировка педали результатов не дает.

Протекание жидкости из главного цилиндра сигнализирует аналогичными признаками, поэтому при осмотре нужно обращать внимание и на его состояние.

Как сменить рабочий цилиндр Lada самостоятельно?

Для работы понадобится следующий набор инструмента:

Пассатижи.
Рожковый ключ «на 17».
Головка «на 13».

Процесс ремонта комфортнее выполнять на смотровой яме или эстакаде. При отсутствии такой возможности переднюю часть машины нужно поднять домкратом и установить на опоры, предварительно зафиксировав задние колеса башмаками. Далее работы производятся по следующим переходам:

Ослабить рожковым ключом «на 17» гайку наконечника шланга в пробке РЦ.
При помощи пассатижей отсоединить оттяжную пружину.
Разогнуть и вынуть пассатижами шплинт на конце толкателя.
Головкой «на 13» отвернуть два болта крепления цилиндра к картеру КПП.
Отсоединить кронштейн, который крепился болтами.

Вынув толкатель из вилки, взять РЦ в руку и ключом «на 17» полностью отвернуть гайку наконечника и снять шланг.
Выполнить замену рабочего цилиндра сцепления на автомобиле ВАЗ 2107, и сразу закрутить наконечник шланга, чтобы избежать потерь тормозной жидкости.
Закрепить новую деталь в обратной последовательности.

Определенная часть автолюбителей предпочитают слить старую тормозную жидкость перед операцией, считая, что это позволит им избавиться от грязи в системе. Как бы там ни было, а прокачку и регулировку сцепления делать придется в любом случае.

Как прокачать систему управления муфты?

Для качества работы трансмиссии важно отсутствие воздуха в системе, для чего и делается прокачка. Процедура аналогична прокачке тормозов. Для выполнения работы нужен помощник:

Залить в бачок на главном цилиндре тормозную жидкость.
Надеть на штуцер резиновый шланг соответствующего диаметра. Второй конец шланга опустить в емкость с некоторым количеством жидкости.

Попросить помощника нажать на педаль 5-6 раз и зафиксировать ее в нажатом положении.
Ключом «на 10» отвинтить на пол-оборота штуцер и выпустить пузырьки воздуха, после чего закрутить штуцер и повторить процедуру до полного исчезновения воздуха в жидкости.

Во время производства работ важно следить за уровнем жидкости в бачке и своевременно пополнять.

Как сделать ремонт рабочего цилиндра муфты классической «семерки»?

В определенных случаях автолюбители предпочитают самостоятельно приобретать не только комплект для ремонта муфты, но и запчасти для реставрации цилиндра своими силами. Такой вариант позволяет сэкономить некоторую сумму, если следовать следующим пунктам:

Зажать деталь в тиски и открутить пробку в заднее части.
Снять резиновый колпачок.
Демонтировать стопорное кольцо со стороны пробки.
Извлечь внутренние элементы узла.
Ключом «на 10» выкрутить штуцер для прокачки.

Чтобы замена отремонтированного рабочего цилиндра сцепления на ВАЗ 2107 была качественной, нужно:

Осмотреть состояние пружины и сменить при необходимости.
Сменить все резиновые уплотнения.
Осмотреть зеркало узла.
Прочистить штуцер.

Перед сборкой все детали следует смазать тормозной жидкостью. Нельзя пользоваться бензином или дизтопливом, потому что резина потеряет свои качества. Менять прокладку под пробкой только при наличии протечек. Собрав и установив узел, заканчиваем процесс прокачкой системы.

Что такое рабочий цилиндр сцепления, и как он работает.

Вот так выглядит РЦС:

Вообще в классических моделях жигулей, в частности на ВАЗ 2107 есть два цилиндра сцепления, рабочий и . Они выполняют практически одну и туже функцию, после нажатия педали сцепления (см. схему работы сцепления, желтая стрелка) поршень главного рабочего цилиндра перемещается, выталкивая тормозную жидкость, которая в свою очередь перемещает поршень рабочего цилиндра (зеленая стрелка), который нажимая на вилку, включает сцепление.

Где находиться рабочий цилиндр сцепления?

РЦС крепится к картеру сцепления коробки при помощи двух болтов, см. фото.

Когда необходимо менять рабочий цилиндр сцепления?

Как и любая другая деталь автомобиля, РЦС со временем изнашивается: рвется пыльник (см. фото), начинает подтекать тормозная жидкость.

Признаком поломки рабочего цилиндра может быть легкий ход педали сцепления, из-за не герметичности системы. Кстати, этот признак может свидетельствовать и о выходе из строя главного тормозного цилиндра.

Как заменить рабочий цилиндр сцепления ВАЗ 2107: пошаговая инструкция.

набор гаечных ключей,
пассатижи,
тормозная жидкость.

Ослабьте с помощью рожкового ключа на 17 мм затяжку штуцера шланга.

Снимите оттяжную пружину с вилки.

С помощью пассатижей извлеките шплинт из отверстия толкателя рабочего цилиндра сцепления

Торцовым ключом на 13 открутите два болта крепления РЦС к картеру и отсоедините скобу с креплением оттяжной пружины.

Вынув толкатель из отверстия снимите рабочий цилиндр сцепления.

Рожковым ключом на 17 зафиксируйте наконечник тормозного шланга, после этого РЦС можно будет открутить рукой. Важно: перед этой процедурой приготовьте емкость для слива тормозной жидкости из шланга и цилиндра.

Совет: В соединении рабочего цилиндра сцепления и наконечника шланга имеется уплотнительное кольцо, будьте внимательны и не потеряйте его.

Установку нового РЦС производите в обратном порядке. После установки цилиндра залейте тормозную жидкость и .

Видео.

Замена рабочего цилиндра сцепления ВАЗ 2107.
