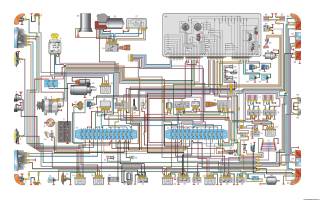

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ- 4062
Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ- 4062
1 – указатель поворота, 2 – фара,3 – противотуманная фара, 4 – звуковой сигнал, 5 – боковой повторитель, 6 – замок зажигания, 7 – блок предохранителей в моторном отсеке, 8 – генератор, 9 – штепсельная розетка, 10 – подкапотная лампа, 11 – аккумуляторная батарея, 12 – датчик включения электровентилятора, 13 – электровентилятор, 14 – реле звукового сигнала, 15 – левый блок предохранителей, 16 – выключатель звукового сигнала, 17 – датчик падения уровня тормозной жидкости, 18 – реле включения фар, 19 – стартер, 20 – реле стартера, 21 – центральный переключатель света, 22 – выключатель сигнала торможения, 23 – выключатель света заднего хода, 24 – переключатель стеклоочистителя, 25 – электронасос стеклоомывателя, 26 – электродвигатель стеклоочистителя, 27 – реле стеклоочистителя, 28 – реле электровентилятора, 29 – радиоприемник, 30 – электродвигатель антенны, 31 – переключатель антенны, 32 – лампа освещения вещевого ящика, 33 – выключатель лампы освещения вещевого ящика, 34 – реле противотуманных фар, 35 – выключатель противотуманных фар, 36 – выключатель ламп заднего противотуманного света, 37 – реле обогрева заднего стекла, 38 – переключатель обогрева заднего стекла, 39 – переключатель вентилятора отопителя, 40 – прикуриватель, 41 – правый блок предохранителей, 42 – датчик спидометра, 43 – выключатель аварийной сигнализации, 44 – реле-прерыватель указателей поворота, 45 – переключатель указателей поворота, 46 – комбинация приборов, 47 – спидометр, 48 – тахометр, 49 – вольтметр, 50 – контрольная лампа разряда аккумуляторной батареи, 51 – лампа подсветки приборов, 52 – контрольная лампа правого поворота, 53 – контрольная лампа левого поворота, 54 – контрольная лампа стояночного тормоза, 55 – контрольная лампа обогрева сидений, 56 – контрольная лампа габаритного света, 57 – контрольная лампа дальнего света фар, 58 – контрольная лампа падения уровня тормозной жидкости, 59 – контрольная лампа КМСУД, 60 – указатель температуры охлаждающей жидкости, 61 – указатель уровня топлива, 62 – контрольная лампа резерва топлива, 63 – контрольная лампа перегрева охлаждающей жидкости, 64 – указатель давления масла, 65 – контрольная лампа аварийного падения давления масла, 66 – дублирующая контрольная лампа, 67 – выключатель плафона передней двери, 68 – плафон освещения салона, 69 – выключатель плафона задней двери, 70 – прерыватель контрольной лампы стояночного тормоза, 71 – выключатель контрольной лампы стояночного тормоза, 72 – фонарь освещения багажного отделения, 73 – элемент обогрева заднего стекла, 74 – выключатель обогрева жиклеров стеклоомывателя, 75 – реле обогрева сидений, 76 – выключатель обогрева сидений, 77 – элементы обогрева сидений, 78 – датчик контрольной лампы перегрева охлаждающей жидкости, 79 – датчик указателя температуры охлаждающей жидкости, 80 – датчик контрольной лампы аварийного падения давления масла, 81 – датчик указателя давления масла, 82 – топливный насос, 83 – датчик указателя уровня топлива, 84 – выключатель системы диагностики контрольных ламп комбинации приборов, 85 – жиклеры стеклоомывателя с электрообогревом, 86 – задний фонарь на крыле, 87 – задний фонарь на крышке багажного отделения, 88 – дополнительный сигнал торможения, 89 – фонарь освещения номерного знака, 90 – электродвигатель вентилятора отопителя
Общий вид расположения электрооборудования на автомобиле
Общий вид расположения электрооборудования на автомобиле
1 – блок реле (РС711 – реле переключения фар; 711.3747-0) – реле стартера; PC 431 Б или 931.3747 – реле стеклоочистителя; реле сигналов; реле обогрева заднего стекла; реле противотуманных фар; реле прерывателя указателей поворота);
2 – жиклеры стеклоомывателя с электроподогревом;
3 – выключатель света «Стоп» при торможении;
4 – дверные выключатели плафона (ВК2А2);
5 – плафон освещения салона (лампа КЛУ7/ТБЦ1);
6 – подкапотная лампа (А 12–10);
7 – боковые повторители указателей поворотов (лампа А 12-4-1);
8 – катушка зажигания (Б 116 или Б 116-01);
9 – датчик-распределитель зажигания (1908.3706);
10 – стартер (СТ230Б4);
11 – датчик аварийного давления масла (MM 111B);
12 – датчик аварийного уровня тормозной жидкости (ЯМ2.553.000-01);
13 – блок предохранителей (на 30А и на 60А) в моторном отсеке;
14 – коммутатор системы зажигания (90.3734 или 94.3734, или 131.3734);
15 – аккумуляторная батарея (6СТ-66А7 или 6СТ-66ПМА);
16 – указатель поворота левый (лампа PY21W12V);
17 – фары (лампа дальнего и ближнего света АКГ12-60+55-1 и лампа габаритного света А 12-4-1);
18 – противотуманные фары (лампа АКГ12-55-2);
19 – сигнал (С302Д и С303Д);
20 – датчик сигнализатора перегрева охлаждающей жидкости (ТМ111-02);
21 – датчик указателя температуры охлаждающей жидкости (ТМ 106-10);
22 – указатель поворота правый (лампа PY21W12V);
23 – генератор (1631.3701 или 192.3771);
24 – регулятор напряжения (13.3702-01);
25 – свечи зажигания (А 14ВР);
26 – электродвигатель насоса стеклоомывателя;
27 – блок управления ЭПХХ (электроклапан ЭПХХ, выключатель системы ЭПХХ);
28 – электродвигатель стеклоочистителя (СЛ136Д-520510 или 68.5205000);
29 – сопротивление электродвигателя отопителя (11.3729; R12);
30 – электродвигатель отопителя (194.3730);
31 – антенна (АР 104В или АР 104В-01);
32 – выключатель лампы освещения вещевого ящика;
33 – лампа освещения вещевого ящика (АС12-5-1);
34 – блок предохранителей правый (Ф54.811.000);
35 – блок предохранителей левый
36 – выключатель света заднего хода (ВК418-Т или ВК-418А-7);
37 – датчик спидометра (АР60.3843 или АДС-6Н, или РЮИБ 402.139.505);
38 – выключатель контрольной лампы стояночного тормоза (РС492);
39 – электроподогрев заднего стекла;
40 – фонарь освещения багажника (АС12-5-1);
41 – датчик указателя уровня топлива;
42 – задний фонарь (габаритный свет; свет «Стоп», указатель поворота, свет заднего хода, противотуманный свет. Лампы А 12–21 +2–2; А 12-21-3; А 12-21-3; А 12-21-3);
43 – фонари освещения номерного знака (АС12-5-1; АС12-5-1);
44 – реле электровентилятора (113-3747-10).
