Признаки неисправности датчика ДМРВ на ВАЗ 2110: как промыть и почистить своими руками

ДМРВ — это датчик массового расхода воздуха. Он представляет собой электронное устройство, которое служит для подсчета количества поступающего из воздушного фильтра в цилиндры воздуха.

В зависимости от объема проходящего воздуха через датчик за определенный временной отрезок, передается соответствующая информация на электронный блок управления по средствам импульсного сигнала. По частоте импульса ЭБУ определяет соотношение топлива и воздуха в топливовоздушной смеси, осуществляется контроль срабатывания впрыска форсунок.

На ВАЗ 2110 данный датчик располагается на выходном патрубке воздухофильтра, соединяя его с гофрой.

Искомый элемент

Симптомы неисправности

Существует несколько признаков, по которым можно определить неисправность ДМРВ:

• На панели приборов загорается лампочка проверки двигателя;
• Заметно увеличивается расход топлива;
• Автомобиль теряет в динамике и мощности, возникают провалы при попытках увеличить обороты двигателя;
• Возникают трудности при старте на горячем моторе.

Но из-за чего именно возникают подобные симптомы? Причины неисправности датчика следующие.

1. В разъеме пропал контакт.
2. Воздушный фильтр, решетки или термодетекторы датчика загрязнились.
3. Возникли механические повреждения элементов датчика.

При возникновении первых признаков неисправности следует обязательно проверить ДМРВ, а затем, в зависимости от ситуации, выполнить очистку или замену устройства.

Проверка

Теперь о том, как проверить наш датчик. Сегодня применяют два основных способа проверки ДМРВ.

1. Двигатель проверяется в работе в условиях отключенного датчика массового расхода воздуха. Достаточно просто отключить питание от регулятора, и запустить мотор. Когда ДМРВ отсутствует во время запуска, электронный блок управления включает силовой агрегат в аварийном режиме. Обороты настраиваются на 1500 оборотов. Отключив датчик, проедьте несколько километров, оцените динамику, мощность. Если движок работает нормально, тогда причиной возникших симптомов стал датчик.

1. Второй метод потребует использование автомобильного тестера или вольтметра. Запустив зажигание, не заводите мотор. На тестере ставится порог напряжения 2В. Плюсовой щуп соединяется с желтым проводом на разъеме датчика, а черный щуп подключается к зеленому проводку. Далее ориентируйтесь по таблице.

Показатель

Состояние ДМРВ

Датчик функционирует нормально

Не идеальные, но пока допустимые показатели напряжения

Предельно допустимые значения, которые свидетельствуют о скорой поломке датчика

ДМРВ вышел из строя, нуждается в замене

Чистка

Достаточно часто можно избежать замены ДМРВ, просто проведя чистку этого элемента двигателя.

Выполнить чистку своими руками следует таким вот образом:

• Снимите патрубок с датчика массового расхода воздуха;

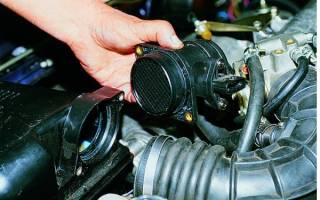

• Теперь снимите датчик с патрубка. Иначе качественная промывка не получится;
• Чтобы снять датчик, заранее вооружитесь ключами «звездочки». Такие комплекты отыскать не проблема;
• Открутите все крепежи, извлеките датчик из патрубка и оцените его внешнее состояние;
• Часто на датчике имеются следы масляного налета. Задача очистки — сделать устройство как новенькое;

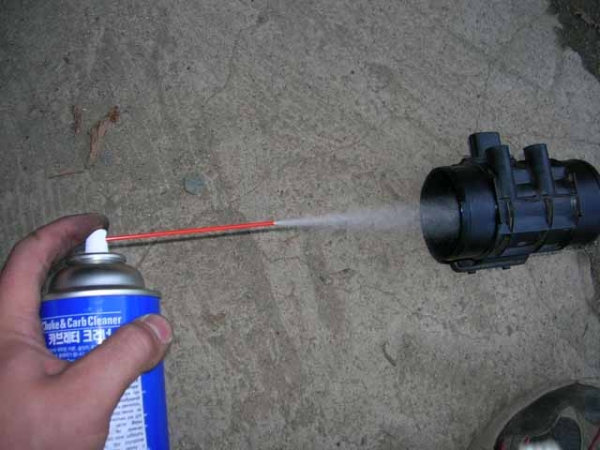

• Для чистки ДМРВ часто применяют очиститель для карбюратора;
• Внутри на пленке имеются датчики, которые представляют собой маленькие проволоки, закрепленные на специальной смоле. Эти элементы нужно аккуратно сбрызнуть очистителем, дабы не повредить устройства;
• Подождите некоторое время, пока поверхности высохнут. Чтобы ускорить процесс, используйте баллончик со сжатым воздухом;
• Не редко вместо карбюраторного очистителя используют спирт, который также работает достаточно эффективно;
• Правильная чистка ДМРВ подразумевает обработку патрубков от скопившегося мусора, грязи и пыли;
• Тщательно обработав все компоненты извлеченного ДМРВ, дождитесь высыхания, после чего выполните обратную сборку. Очистка завершена.

Очистка спреем

Статистика показывает, что около 80% случаев позволяют простой очисткой вернуть прежнюю функциональность датчика массового расхода воздуха.

Цена вопроса

80% — это не 100. Потому порой приходится менять датчик. А чтобы выполнить замену, его нужно купить.

Выделяют три ценовые категории ДМРВ:

• Дешевые. Это преимущественно китайская продукция, цена которой составляет до 1000 рублей. Покупать такие регуляторы настоятельно не рекомендуется;
• Средние. К ним относятся датчики от АвтоВАЗ, отечественные и некоторые зарубежные аналоги. Такие стоят от 1500 до 2500 рублей;
• Дорогие. Качественные, надежные, импортные ДМРВ, цена которых может достигать 5,5 тысячи рублей. Насколько рационально их покупать, сказать тяжело. Но они точно прослужат долго.

При выборе нового ДМРВ, ориентируйтесь не только на цену, но и на производителя. Сегодня наиболее популярными являются устройства от Siemens и Bosch. Средние по цене, отличные по качеству.

Замена

Заменить ДМРВ не сложно своими руками, даже если особых навыков в ремонте автомобиля у вас нет. Проверив состояние устройства и определив, что чистка уже не поможет, остается только произвести замену.

1. Поставьте машину на ровную площадку, поднимите капот и снимите минусовую клемму с аккумулятора.
2. Отключите разъем датчика. О его расположении мы уже рассказали, потому проблем с поиском не возникнет.
3. С помощью отвертки демонтируйте зажимной болт хомута, который фиксирует гофру к ДМРВ.
4. Гофра снимается.

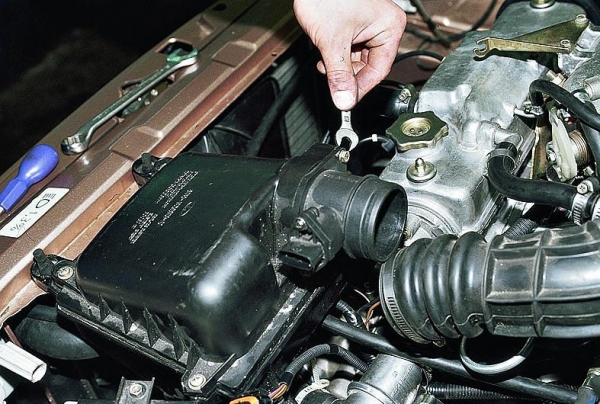

5. С помощью ключа на 10 откручиваются два болта, которые удерживают датчик на корпусе воздушного фильтра.
6. Сняв вышедший из строя кислородный датчик, на его место поставьте новый регулятор.
7. Закрутите обратно пару болтов, закрепите гофру и застопорьте ее с помощью хомута.
8. Подключите на место разъем, верните минусовую клемму на аккумуляторную батарею.

Если все сделано верно, и поломка правильно определена, тогда двигатель вернется к прежней работоспособности, сигнал ошибки на приборной панели исчезнет.

Замена устройства

Чтобы окончательно проверить результат ремонта, выезжайте на дорогу, сделайте пробный заезд и обязательно попробуйте резко нажать педаль газа. Если динамика и мощность стали такими, как до возникновения проблем, вы все сделали грамотно, и именно ДМРВ оказался виновником неисправности.

ДМРВ на ваз – восстановление работоспособности

Практически каждый владелец ваз 2110 (как впрочем, и обладатели более поздних ваз 2112, ваз 2114, ваз 2115 и пр.) сталкивался с проблемами связанными с ненормальной работой датчика массового расхода воздуха (ДМРВ). Даже незначительное повышение погрешности, выдаваемых этим датчиком показаний способно серьезно нарушить деятельность центрального контролера, который, по сути, на основании данной информации о расходе воздуха осуществляет управление форсунками и системой зажигания. Как следствие двигатель теряет часть своей мощности, возрастает средний расход топлива, ухудшаются динамичные показатели, и увеличивается количество СО в отработанных газах. Между тем, частые отказы ДМРВ объясняются не только низкой надежностью этого элемента (хотя чего греха таить, общее качество ДМРВ отечественного производства также желает быть лучше), но и конструктивными особенностями изделий российского автопрома. Дело в том, что при принятой в настоящее время двухконтурной системе охлаждения картера двигателя, при определенных условиях часть отработанных газов проходит через магистраль холостого хода, параллельно воздействуя на чувствительный элемент ДМРВ, определенный вред наносит и колебательный обратный поток газов во впускном тракте. Если вспомнить о качестве нашего бензина, то становится понятно, что потребуется совсем немного времени, чтобы на элементах датчика появились смоляные отложения, способные изменить характеристики датчика и даже полностью вывести его из строя.

Если действовать в рамках правил, то в случае возникновения подозрений на отказ ДМРВ правильнее всего выполнить его проверку при помощи специального диагностического прибора, такого, например, как ДСТ- 6, однако при желании можно пойти по более простому пути и обойтись общедоступным цифровым мультиметром (тестером) с пределом измерения 2В. Для того чтобы выполнить проверку нам понадобиться добраться до сигнальных проводов датчика не отключая его и сделать это можно введя тонкие щупы или обыкновенные иголки под резиновые уплотнители непосредственно к клеммам. При проверке, напряжение измеряется между желтым проводом выходного сигнала (как правило, он расположен ближе к лобовому стеклу) и зеленым проводом «массы». Добившись надежного контакта, включаем зажигание не запуская, при этом, двигателя. Для нормального датчика измеренное напряжение должно быть в пределах от 0.996В до 1,03В. Если напряжение выше, то следует искать выход из ситуации, а именно менять датчик или все же попробовать его восстановить. Новый датчик ДМРВ стоит не так уж мало, а если учесть, что из 10 датчиков, подвергнутых «реанимации», около восьми датчиков восстанавливают свои характеристики, то попытка продлить жизнь ДМРВ выглядит вполне оправданной.

По большому счету все восстановительные операции заключаются в несложной разборке и промывке наиболее значимых элементов датчика и, в частности, его чувствительной мембраны.

Прежде чем приступить к такой работе необходимо твердо усвоить, что чувствительный элемент датчика ДМРВ не терпит физического воздействия, а значит, рекомендуется забыть про любые тампоны, спички, кисточки и пр. Очень осторожно следует относиться и к подбору моющей жидкости, так как многие растворители, могут нанести непоправимый вред тонким контактам на мембране, которые закреплены при помощи специальной смолы. Как бы то ни было, в качестве моющего средства, без особой опаски, можно использовать очиститель карбюратора или обычный спирт.

Выполняя подготовку к чистке потребуется снять с ДМРВ патрубок, для чего понадобиться комплект ключей звездочек для отворачивания хитрых саморезов (в последующем их можно заменить на обычные, под крест). После снятия патрубка производиться оценка состояния датчика и, как правило, уже с первого взгляда видны поверхности покрытые масляным налетом. Промывка производится подачей струи моющего средства в верхний канал измерительного элемента. Для надежности данную процедуру можно выполнить повторно, дожидаясь полного высыхания предварительно нанесенной жидкости.

Выполнив промывку чувствительного элемента датчика, не забываем тщательно очистить и фильтр патрубка.

Закончив восстановительные процедуры датчик собирают, устанавливают на место и вновь проверяют выдаваемые им значения.

Признаки неисправности ДМРВ на ВАЗ-2110 и диагностика

Автомобильный рынок не стоит на месте, производители постоянно улучшают показатели мощности двигателей машин, расхода топлива, аэродинамических значений, придумывают варианты изменения общей комфортабельности. Основным и явным улучшением стал переход от применения карбюраторного способа питания к более эффективной инжекторной системе.

Как работает последняя? Регулирует количественную подачу топлива согласно разовой дозировки для функционирования силовой установки в разных форматах деятельности. Это позволяет уменьшить объем потребления воздуха и обеспечить максимальную выдачу мощности силовой конструкции.

Однако механики утверждают, что устройство карбюраторной системы технологически проще, ведь карбюратор работает от механики, а значит, можно предположить высокую надежность механизма. Такой системой оснащен ВАЗ-2110. Преимущество устройства – топливовоздушная масса образовывается в карбюраторе и в цилиндрах путем разрежения, которое создается с помощью поршней.

Технический вариант инжекторной системы сложнее. Рабочая смесь появляется в цилиндрических изделиях, а подача ее составляющих реализуется отдельно друг от друга.

Нужный объем топлива обеспечивается за счет электронного блока управления, но ему необходимо обозначить несколько важных характеристик:

• как располагается коленчатый вал;
• какова скорость вращения;
• сколько воздуха поступает в цилиндры;
• какой его объем содержится в отработанном газе;
• где находится дроссельная заслонка.

За эти данные и расчет нужного топлива отвечают датчики, зафиксированные в отдельных компонентах силового изделия – ДМРВ, которые мы рассмотрим подробнее прямо сейчас.

Виды датчиков массового расхода воздуха

Датчик, предоставляющий возможность определить объем поступившего воздуха, мы рассмотрим на примере ваз 2110. В ВАЗ-2110, как и в других машинах, устройство находится внутри воздушного патрубка, около фильтра, и отвечает за фиксацию потока воздуха, приходящегося на выход с фильтра.

ДМРВ постоянно усовершенствуют, сегодня существует несколько измерителей, высчитывающих потребленный воздух:

1. В качестве главного компонента выступает трубка Пито. Зафиксированная в датчике пластинка меняет положение под действием потока воздуха. Угол уклона пластины измеряется потенциометром, в свою очередь меняющим сопротивление. Это служит сигналом для блока управления чтобы определить объем поступившего воздуха.
2. Массовый выпуск современных устройств ДМРВ предполагает наличие в датчиках термоанемометрических измеряющих механизмов. В теплообменнике стоят сразу 2 тонкие пластины, сделанные из платины. После подачи на пластины энергии для их прогревания одна из них остается рабочей, а вторая – контрольной. Датчик ДМРВ в этой конструкции позволяет обеспечить неизменную одинаковую температуру, касающуюся 2-х пластин.
3. Рабочие элементы пленочного измерителя представляют собой кремниевые пластины, на которых присутствует платиновое напыление.

Какими бывают неисправности ДМРВ в ВАЗ-2110

Показатели ДМРВ определяют правильное смесеформирование топливовоздушной массы в ВАЗ-2110. Неисправности и неточности в слаженной работе всех компонентов единой системы датчика провоцируют возникновение неполадок в работе устройства, также бывает невозможным запустить в автомобиле мотор.

Неисправный датчик имеет следующие признаки, в которых необходимо разобраться для последующего устранения поломки:

1. Загорается сигнал Check engine.
2. Увеличивается количество используемого бензина.
3. Падает мощность.
4. Снижается возможность набирать скорость.
5. Сложно или совсем невозможно запустить механизм.
6. Обороты имеют плавающий характер с форматом холостого хода.

Это – основные признаки неисправности устройства ДМРВ ВАЗ-2110. Но, по словам автомехаников, причины поломки могут скрываться и в других деталях автомобиля. Чтобы не потратить время впустую и не чинить исправное, желательно сначала установить точную поломку, сделать это можно своими руками.

Как проверить состояние ДМРВ в ВАЗ-2110

Чтобы проверка ДМРВ в ВАЗ-2110 показала правильный результат, специалисты рекомендуют воспользоваться одним из нижеперечисленных способов:

1. Сначала следует отсоединить разъем устройства и завести двигатель ВАЗ-2110. После отключения датчика контроллер начинает работать в аварийном формате и, ориентируясь на положение дроссельной заслонки, подготавливает топливную массу. Что касается оборотов двигателя во время проверки состояния ДМРВ в ВАЗ-2110, их число не должно превышать установленные 1500 оборотов за минуту. Теперь сядьте за руль автомобиля и попробуйте поехать. Если кажется, что машина стала ездить резвее, значит, ваши предположения подтвердились – ДМРВ действительно неисправный.
2. Если штатную прошивку ранее заменили на какую-то другую, понять, что в ней находится во время аварийного характера работы, крайне сложно. В этом случае продвиньте под упор заслонки пластину, толщина которой близится к 1 мм. Обороты сразу поднимутся. Теперь достаньте фишку с датчика. Если двигатель продолжает работать, все дело в прошивке датчика, если быть еще точнее, то в шагах РХХ при аварийном варианте без ДМРВ.
3. Внешний осмотр включает откручивание хомута гофра воздухозаборника на выходе механизма. Стащите ее и осмотрите внутреннюю конструкцию датчика и гофра. В идеале они должны быть сухими и чистыми, наличие конденсата и масляного раствора – недопустимые признаки.

При отсутствии регулярной замены воздушного фильтра чувствительный компонент датчика часто выходит из строя, поэтому следите за своевременной установкой детали. Что касается масла, возможно, его слишком много в картере двигателя или забит маслоотбойник, встроенный в вентиляцию.

Проверка исправности ДМРВ мультиметром

Проверить расход воздуха в ВАЗ-2110 можно и с помощью мультиметра. Этот способ хорошо подходит, если в автомобиле установлен датчик фирмы Bosch с номерами 0280218004, 0280218037, 0280218116.

Каждый кабель в устройстве датчика ВАЗ-2110 обеспечивает отдельные функции:

• желтый – обозначает вход сигнала в установку;
• серо-белый – выводит напряжение питания из механизма;
• зеленый – определяет выход заземления;
• розовый с черным – осуществляет подход к главному реле.

Заметьте, что цвета проводов могут меняться, но выводы остаются прежними. Для лучшего понимания ДМРВ в ВАЗ-2110 ниже представлена схема датчика.

Пошаговая инструкция по проверке ДМРВ в ВАЗ-2110 мультиметром выглядит так:

1. Включите зажигание, но двигатель не заводите.

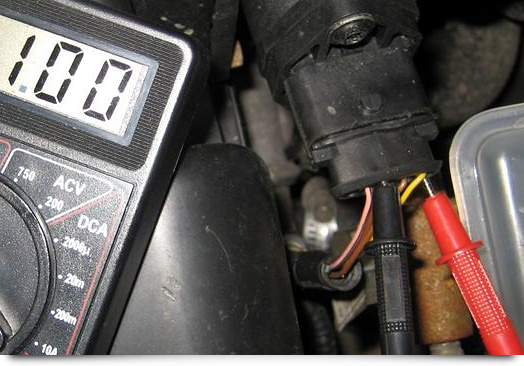

2. Подключите мультиметр красным проводом к желтому, черным к зеленому, воспользовавшись щупом. Эта процедура позволяет определить напряжение, возникшее между выводами.
3. Чем хорош щуп, он внедряется через уплотнители из резины вдоль проводков, не нарушая целостности изолирующего материала. Применение иголок считается некорректным, погрешность в измерениях может оказаться большой.
4. Далее снимите с мультиметра показания.

Напряжение на выходе нового устройства варьируется в пределах от 0,996 до 1,01 Вольт. Во время эксплуатации значения могут меняться, в основном увеличиваться. Больший показатель напряжения говорит о большей степени износа ДМРВ:

• от 1,01 до 1,02 – датчик полностью исправный;
• от 1,02 до 1,03 – состояние не плохое;
• от 1,04 до 1,04 – скоро измеритель воздуха придется менять;
• от 1,04 до 1,05 – состояние критическое, эксплуатация возможна, если не заявлен ни один негативный симптом;
• более 1,05 – датчик на ВАЗ-2110 пора заменить незамедлительно.

ДМРВ на ВАЗ 2110: как проверить наличие неисправности

Инжекторные силовые агрегаты ВАЗ 2110 оснащены разного рода датчиками (в том числе ДМРВ), которые следят за состоянием двигателя, контролируют качество топливно-воздушной смеси, содержание CO в выхлопных газах и многое другое. Данные, считанные с датчиков, передаются в электронный блок управления двигателем (ЭБУ), который проверяет и оценивает полученные параметры, а далее вносит коррективы в рабочий режим мотора.

Что такое ДМРВ и где он расположен в ВАЗ 2110

ДМРВ — одно из устройств, участвующих в управлении инжекторным двигателем. Аббревиатура расшифровывается следующим образом: датчик массового расхода воздуха. На него возложена задача измерения объёма воздуха, направляемого в силовой агрегат. ДМРВ работает в связке с двумя другими датчиками: атмосферного давления и температуры воздуха.

В современном исполнении ДМРВ — это термоанемометрический расходомер. Рабочий элемент — тонкая платиновая проволочка, на которую подаётся напряжение. Чем больше воздуха проходит через датчик, тем сильнее охлаждается проволока. Поэтому для поддержания постоянной температуры необходимо увеличивать напряжение, по величине которого ЭБУ судит об объёмах воздуха, поступающего в двигатель.

ДМРВ оповещает электронный блок управления о количестве воздуха, направляемого в двигатель

Исправность прибора влияет на оптимальную работу атмосферного двигателя. Датчик массового расхода воздуха — это устройство небольших размеров. Оно крепится на корпусе воздушного фильтра ВАЗ 2110. От устройства идёт патрубок на дроссельную заслонку.

Датчик ДМРВ расположен на корпусе воздушного фильтра

Признаки неисправности и причины его возникновения

О поломке датчика массового расхода воздуха водитель узнает по таким симптомам:

1. На приборной панели загорается индикатор Check Engine.
2. Резко возрастает потребление топлива.
3. Авто медленно набирает скорость.
4. Горячий двигатель плохо заводится.
5. Мощность автомобиля упала.

Причины поломки бывают разными: от банальной неаккуратности водителя до механического повреждения. При несвоевременной смене воздушного фильтра ДМРВ засоряется быстрее и не способен выполнять свои функции. Для него особо опасно попадание масла и конденсата. При очередной замене фильтра обязательно проверьте состояние резиновой прокладки между датчиком и корпусом фильтра – она защищает от подсоса нефильтрованного воздуха.

Диагностика

Для проверки ДМРВ использует несколько способов в гаражных условиях. Они под силу любому автолюбителю, не требуют особых навыков и знаний.

Лёгкая проверка датчика массового расхода воздуха

Самый простой способ проверить работоспособность: отключите датчик и заведите автомобиль. При отсутствии в электрической системе датчика электронный блок управления переводит двигатель в безопасный режим работы. Горючая смесь готовится только исходя из положения дроссельной заслонки. Попробуйте проехать несколько сотен метров – если автомобиль двигается «шустрее», то он неисправен. Его следует заменить.

Как проверить с помощью мультиметра

Второй способ предполагает измерение напряжения между контактами датчика вольтметром.

На заметку. Такая диагностика возможна только с ДМРВ фирмы Bosch с оригинальными номерами: 0 280 218 004, 0 280 218 116, 0 280 218 037.

Пошаговая инструкция по диагностике своими руками

1. Включите зажигание, но двигатель не заводите.
2. Тестер или мультиметр переключите в режим измерения напряжения. Выставите предел шкалы в 2 вольта.
3. Щуп с красным проводом от вольтметра подключите к выводу датчика (к нему идёт жёлтый провод).

Для удобства измерения выходного напряжения используйте булавку. Будьте осторожны, чтобы не повредить изоляцию

По величине напряжения судят об исправности датчика. В помощь водителю ниже приведена небольшая таблица:

Помощь друга

Третий уникальный способ проверки датчика — это помощь друга. Если у вас есть знакомый владелец автомобиля ВАЗ 2110, то попросите его одолжить свой рабочий ДМРВ. Если после замены автомобиль с датчиком приятеля ведёт себя по-другому, то следует заменить ДМРВ.

Накрылся ДМРВ? Не спешите покупать новый

Новый датчик стоит от 2 до 3,2 тыс. руб. Но прежде чем бежать в ближайший магазин или на авторынок, попытаемся привести в чувства старый. Такой способ реанимации не даёт 100% гарантию на восстановление работоспособности. Но попробовать стоит.

Сначала отключите клемму «минус» на аккумуляторной батарее. Демонтируйте датчик с автомобиля. Снимите его с корпуса воздушного фильтра. Разберите устройство с помощью крестообразной отвёртки. Будьте осторожны с платиновыми нитями, не касайтесь их руками и другими предметами. Чистите средством для карбюраторов. Брызните 3–4 раза жидкость на места, обозначенные стрелками на фото. Соберите ДМРВ и установите его на автомобиль.

Сопроводительные фото к процессу

Если немного повезёт, а действовать будете аккуратно, то удастся сэкономить пару тысяч рублей.

В заключение хотелось бы заметить, что падение мощности и увеличение потребления топлива не всегда указывают на неисправность датчика массового расхода воздуха. Но при появлении таких симптомов проверьте ДМРВ в первую очередь. Его начальную диагностику под силу выполнить самостоятельно. Точная проверка проводится на специальном оборудовании на СТО. Будьте внимательны со своим автомобилем – это сэкономит ваши деньги и время.
