Признаки выхода из строя помпы

Как проверить работу помпы

Во время езды на автомобиле появился посторонний шум? Потекла охлаждающая жидкость? Пора заглянуть под капот и проверить состояние насоса системы охлаждения. Где его найти, и какие неисправности характерны для этой детали?

Назначение и принцип работы помпы системы охладжения

Насос системы охлаждения (помпа) выполняет важную функцию – охлаждение двигателя машины. Во время работы транспортного средства силовой агрегат нагревается, и чтобы не произошло перегрева, помпа под воздействием ремня ГРМ производит принудительную циркуляцию охлаждающей жидкости в системе. ОЖ поступает к водяному насосу из нижнего бачка радиатора. Жидкость, выходящая из помпы, проходит через блок цилиндров и головки цилиндра, после в радиатор и в итоге обратно в помпу.
Без системы охлаждения двигателя невозможна его нормальная и бесперебойная работа.

Неисправность насоса системы охлаждения ведет к закипанию ОЖ и соответственно выходу двигателя из строя. Неисправная помпа может стать причиной необратимых повреждений двигателя.

Общая конструкция помпы

Помпа представляет собой алюминиевый или стальной корпус, внутри которого имеется рабочее колесо (крыльчатка), размещенное на валу со шкивом. Внутри конструкции располагаются специальные каналы, предназначенные для отвода и подвода ОЖ. На приводном валу находится крыльчатка, которая вращаясь, приводит ОЖ в движение. На другом конце вала располагается шкив.

Корпус и крыльчатку изготавливают методом литья магниевых или алюминиевых сплавов, бывают пластиковые крыльчатки. Насос системы охлаждения располагается в передней части блока цилиндров.

Признаки неисправности помпы системы охлаждения

Понять, что помпа отработала свой ресурс можно по следующим признакам:

в салоне автомобиля отчетливо ощущается запах охлаждающей жидкости;
под транспортным средством видны капли охлаждающей жидкости;
появились посторонние шумы (стуки или хрусты) при езде на машине;
показания датчика, определяющего температуру ОЖ, находятся в красном секторе;
опустился уровень охлаждающей жидкости в расширительном бачке.

Последствия использования дешевых изделий

При покупке дешевого насоса или подделки известной марки высока вероятность его быстрого износа. При производстве таких деталей используются некачественные материалы, что и приводит к поломкам – протечке, заклиниванию подшипников. Такой насос может серьезно навредить автомобилю. В лучшем случае после некачественного насоса автолюбителю придется приобрести новый насос, в худшем – ему грозит дорогостоящий ремонт двигателя. При заклинивании вытечет ОЖ, порвется ремень ГРМ, погнет клапана и продолжать движение будет невозможно, значит, автомобиль придется эвакуировать.

Замена насоса системы охлаждения

Описанный метод позволяет произвести замену помпы на всех моделях ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.

Для осуществления замены насоса системы охлаждения понадобится подготовить инструменты: головка на 10, бита с шестью углами, маленькая трещотка, кусачки, отвертка.

Загоняем транспортное средство на эстакаду и освобождаем доступ к двигателю. Для этого откручиваем защиту картера и двигателя. Поднимаем крышку капота и с левой стороны отвинчиваем заглушку, чтобы слить тосол или антифриз.

Если планируется обратно залить эту же охлаждающую жидкость, тогда нужно подставить емкость (например, ведро) под радиатор.

Находим болт на лицевой части блока цилиндров и откручиваем его. Из двигателя также сливаем охлаждающую жидкость.
Удаляем с двигателя пластиковую накладку. Для этого нужно потянуть ее немного вверх.
Отворачиваем болты, держащие переднюю крышку ремня ГРМ с помощью трещотки соединенной с битой.
По треугольным выемкам на задней крышке газораспределительного ремня выставляем верхние шкивы.

Откручиваем два ролика натяжителя ремня ГРМ и извлекаем его вместе с шестерней.

Теперь вытаскиваем два верхних зубчатых шкива. Для этого их понадобится открутить.
На задней крышке привода газораспределительного ремня с помощью головки на 10 откручиваем шесть болтов и вытаскиваем ее.
Откручиваем трещоткой три винта крепления насоса.

Извлекаем помпу. Для этого поддеваем отверткой за отлив на корпусе и вытягиваем ее.

Сухой тряпкой очищаем посадочное место насоса от остатков старой прокладки и грязи.
На новом насосе небольшим количеством герметика смазываем место посадки прокладки.
Надеваем на помпу прокладку, и тоже смазываем.
Устанавливаем помпу на двигатель таким образом, чтобы отверстие в ее корпусе было направлено вниз в ближайшее отверстие к фильтру.
Прикручиваем болты, держащие насос.

Замену помпы можно считать завершенной. Далее в обратной последовательности собираем все детали и заполняем расширительный бак охлаждающей жидкостью.

В случае если установка или замена насоса системы охлаждения была выполнена неверно, при езде по неровной дороге будут слышны стуки, и в салоне появится запах охлаждающей жидкости.

Возможные неисправности помпы системы охлаждения

В случае обнаружения неисправности рекомендуется в кратчайшие сроки произвести замену насоса системы охлаждения, в противном случае его поломка может привести к перегреву двигателя, обрыву ремня ГРМ и поломке клапанов.

Читать еще: Через сколько нужно менять ремень грм

Сбои в работе подшипников – это основная причина поломки насоса системы охлаждения. Условно можно выделить две основные неисправности этих деталей.

Люфт подшипника, который может стать причиной не только нарушений в работе системы охлаждения двигателя, но и обрыва ремня ГРМ. Следы охлаждающей жидкости на помпе свидетельствуют об этой неисправности.
Заклинивание подшипника происходит в результате нехватки смазки. Он перестает крутиться, что становится причиной обрыва газораспределительного ремня. Причиной заклинивания также может быть попадание мусора в систему охлаждения, в этом случае необходимо произвести очистку системы.

Причинами поломки помпы может стать разрушение:

уплотнений и прокладок;
корпуса;
крыльчатки.

Как правило, причиной этих разрушений становится желание водителей сэкономить на охлаждающей жидкости. Дешевая жидкость может замерзать при минусовых температурах, провоцировать появление коррозии и т. п. При выборе жидкости стоит отдать предпочтение более дорогими известным маркам, что поможет избежать поломок насоса.

Частичный ремонт подшипников вала и замена уплотнений теоретически возможны, но, как правило, автолюбители при выявлении неисправностей сразу меняют насос. Частичный ремонт имеет определенные сложности, а итоговая цена отдельных деталей будет практически равна стоимости насоса в сборе.

Типичные неисправности автомобиля

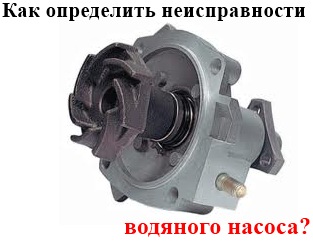

Как определить неисправности водяного насоса

Водяной насос автомобиля называют еще «помпой». Водяной насос это деталь, которая служит для циркуляции охлаждающей жидкости по каналам системы охлаждения для отвода тепла от нагревающихся деталей. В случае неисправного водяного насоса, охлаждающая жидкость плохо циркулирует по системе охлаждения, или не циркулирует вообще. Неисправности водяного насоса или помпы могут привести к перегреву двигателя автомобиля, что отразится на его техническом состоянии.

Возможные неисправности водяного насоса (помпы).

Износ ремня привода водяного насоса;
Повреждение крыльчатки водяного насоса;
Износ подшипника водяного насоса;
Утечка охлаждающей жидкости.

Как определить неисправность водяного насоса?

Для того, чтобы определить неисправность водяного насоса необходимо следовать рекомендациям по диагностике водяного насоса.

Перегрев двигателя это один из признаков неисправности водяного насоса. Перегрев двигателя может возникатьпри повреждении крыльчатки водяного насоса, при износе приводного ремня и утечках охлаждающей жидкости из системы охлаждения. Нормальная температура двигателя составляет 90 градусов Цельсия, поэтому надо следить за стрелкой индикатора температуры охлаждающей жидкости.

Одним из основных признаков неисправности водяного насоса является повышенный шум работы помпы и чрезмерный запах смазочной и охлаждающей жидкости.

Одной из причин повышенного шума работы и неисправности водяного насоса может быть износ подшипника, поэтому необходимо измерить люфт подшипника водяного насоса.

Проведите осмотр системы охлаждения на утечки охлаждающей жидкости. Обратите внимание, есть ли потеки охлаждающей жидкости под машиной после длительной стоянки.

«По техническим рекомендациям производителей автомобилей, водяной насос двигателя подлежит замене каждые 90 тысяч км. пробега».

Ремонт водяного насоса. Как отремонтировать водяной насос самому?

Утечки водяного насоса.

Утечки охлаждающей жидкости водяного насоса приводят к вымыванию смазки из-под подшипника, что вызывает последующее его разрушение.

Шумит водяной насос?

Шум водяного насоса говорит о его скором выходе из строя. Обратите на это должное внимание, так как от работы водяного насоса зависит состояние двигателя автомобиля. При перегреве двигателя, его износ повышается в разы, поэтому с ремонтом водяного насоса тянуть не надо.

Почему шумит водяной насос?

Изношен подшипник водяного насоса;
Не правильная установка крыльчатки.

Почему возникают поломки водяного насоса?

Поломка водяного насоса может возникнуть вследствие долговременной нагрузки двигателя, эксплуатация автомобиля в горных местах, в пробках и сложных климатических условиях.
Поломки водяного насоса могут возникать, вследствие использования не качественной охлаждающей жидкости и загрязнения системы охлаждения.

После того как вы определили неисправность водяного насоса можно отремонтировать водяной насос – технология ремонта водяного насоса.

Как определить неисправность помпы автомобиля?

В системе охлаждения двигателя вращение крыльчатки водяного насоса обеспечивает циркуляцию антифриза в малом и большом контуре. Неисправности помпы могут не только привести к перегреву двигателя, но и к обрыву ремня ГРМ и последующему капитальному ремонту двигателя. Рассмотрим устройство насоса, симптомы и причины, по которым требуется замена помпы.

СИМПТОМЫ НЕИСПРАВНОСТИ

Шум со стороны помпы при работе двигателя. Посторонний звук появляется вследствие износа подшипника. Насос системы охлаждения рекомендуется менять через одну либо каждую замену комплекта ГРМ. Если пренебрегать сервисными интервалами, на телах качения, внутренней и внешней обойме появляется выработка, которая и приводит к шуму, свисту. Нередко причиной ускоренного износа является антифриз, который вследствие негерметичности сальника, резиновой манжеты попадает к трущимся парам.

Течь антифриза. Как и подшипник помпы, сальник и резиновый манжет имеют ограниченный ресурс. Появление люфта из-за износа подшипника значительно приблизит негерметичность сальника.
Несоосность по отношению к шестерням привода ГРМ, роликам (помпа становится наперекос). Неравномерное распределение натяжки приводит к ускоренному износу не только подшипника, но и сальника. Неправильная установка либо заводской брак, при котором шкив вращается с перекосом, приводит к ускоренному износу нагруженной части ремня. Подобный дефект даже при небольших пробегах может стать причиной обрыва ремня ГРМ и встречи клапанов с поршнями.
Перегрев двигателя. При обламывании лопастей крыльчатки снижается производительности помпы, вследствие чего через малый контур циркуляции проходит меньшее количество ОЖ.

Часто снижение производительности замечается после использования герметика для устранения течи радиатора. Залитая смесь забивает каналы системы охлаждения, налипает на крыльчатку помпы.

Если жижа не закупорила канал для слива ОЖ в корпусе, то к неисправности водяного насоса заливка герметика не приведет. Но без снятия помпы и промывки системы уже не обойтись.

КАК ПРОВЕРИТЬ НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ?

Проверяя помпу без снятия с двигателя, мы можем лишь косвенно оценить ее производительность. При снижении объема прокачиваемой охлаждающей жидкости начинаетплохо греть печка. Но перед снятием водяной помпы для осмотра крыльчатки рекомендуем проверить термостат, а также убедиться, что в системе охлаждения отсутствует воздушная пробка.

После снятия обращайте внимание не только на целостность лопастей и место посадки крыльчатку на приводной вал, но и на форму лопастей. К примеру, на ВАЗ 2121 за долгие годы выпуска устанавливались крыльчатки, отличающиеся диаметром насосного колеса, количеством и профилем лопастей. Установка на более теплонагруженную модификацию двигателя менее производительного насоса приведет к более частому включению вентилятора системы охлаждения и повышенному риску перегрева.

Обязательно осмотрите блок двигателя в месте прилегания корпуса и саму помпу. Запотевания, незначительный потек ОЖ из дренажного отверстия еще не значит, что помпу следует менять. При обнаружении значительной утечки постарайтесь точно определить место негерметичности. Если течь только в месте прилегания корпуса к блоку двигателя, вероятнее всего, устранить неисправность можно без замены помпы. Достаточно будет нанести герметик и установить новую прокладку.

РИСК ОБРЫВА РЕМНЯ ГРМ

Опасность несоосного расположения зубчатого шкива водяного насоса в том, что нет явных признаков неисправности. В первую очередь необходимо обращать внимание на ремень ГРМ. Если его уводит в какую-либо из сторон, наблюдается неравномерная выработка, необходимо проверить помпу и ролики. Причиной перекоса может быть заводской брак, износ подшипника либо неравномерное прилегание корпуса к блоку двигателя (грязные, ржавые привалочные плоскости). Иногда неисправность начинает проявлять себя после ДТП, когда элементы кузова либо навесного оборудования бьют по шкиву помпы.

В случае обнаружения перекоса дефектную помпу необходимо как можно быстрее заменить. Также не стоит медлить с устранением шума, свиста со стороны водяного насоса. При критическом износе подшипник может разрушиться, заблокировав тем самым зубчатый шкив. Заклинивание помпы гарантированно приведет к обрыву ремня ГРМ. Если на вашем автомобиле при обрыве поршни встречаются с клапанами, то устранение последствий неисправности выльется в довольно крупную сумму.

ПРОВЕРКА ПОДШИПНИКА

Проще всего проверить помпу, шкив которой находится в доступном месте и вращается приводным ремнем. Достаточно взяться рукой за шкив и пошатать его в разные стороны (видео проверки). В случае неисправности вы почувствуете большой люфт. Чтобы определить, что шум, свист при работе двигателя исходит именно от насоса системы охлаждения, снимите приводной ремень и раскрутите шкив от руки. Изношенный подшипник с вымытой смазкой будет вращаться с ощутимым шумом, перекатами.

Проверить помпу, шкив который вращается ремнем ГРМ, несколько сложнее. Преодолевая усилие натяжения ремня, вы можете попытаться пошатать в разные стороны зубчатую шестерню. Но для полноценной проверки и оценки плавности вращения ремень ГРМ все-таки придется ослаблять.

ОСНОВНАЯ ПРИЧИНА ПОЛОМОК

В случае негерметичности сальника или резиновой манжеты охлаждающая жидкость вымывает смазку из подшипников. Проблема многократно усугубится, если вместо качественного антифриза использовать дешевый тосол или воду. Отсутствие противокоррозионных присадок и минимальной смазывающей способности очень быстро «убьет» подшипник помпы.

Но гораздо важнее использование качественно антифриза для долгого срока службы сальника. В месте контакта с приводным валом резиновые уплотнители должны смазываться, чего не происходит при использовании агрессивного тосола, воды.

Неисправности автомобильной помпы: причины, последствия, профилактика

Помпа системы охлаждения двигателя – устройство, предотвращающее перегрев мотора. Эта деталь автомобиля необходима для нормальной работы двигателя, поэтому за ней необходимо тщательно следить. В этой статье будет рассказано о признаках, последствиях неисправностей помпы и их устранении.

Если с помпой ДВС что-то не так, вы сразу же это поймете, потому что признаки неисправности не заставят себя долго ждать. Фото: drive2.ru

Признаки неисправности

Признакам и неисправности могут быть:

Перегрев двигателя. Это первое, на что необходимо обратить внимание. Перегрев в первую очередь говорит о проблемах с системой охлаждения в целом.
Горячий радиатор и приводной ремень. При обнаружении перегрева, данный признак поможет окончательно определиться с исправностью помпы. Необходимо остановить машину в удобном месте и осторожно потрогать радиатор. Если он тёплый, то это значит, что, скорее всего, помпа неисправна.

У нас вы найдете ответ на вопрос почему клинит двигатель и как с этим бороться.

Об особенностях электронной тонировки стекол автомобиля можно узнать здесь.

Причины и последствия неисправности помпы

Самыми распространёнными причинами поломки помпы становятся:

износ частей;
низкое качество;
неправильный ремонт.

Во всех приборах в первую очередь ломаются изначально хрупкие или движущиеся части. Помпа системы охлаждения не является исключением. Чаще всего ломаются:

крыльчатка;
крепление крыльчатки на валу;
подшипник;
соединения составных частей устройства.

При проявлении хотя бы одного признака поломки помпы необходимо как можно скорее заняться её ремонтом, поскольку это может привести к закипанию радиатора и дальнейшему отказу двигателя.

Ремонт

В некоторых случаях ремонт не является целесообразным. Это касается и помпы охлаждения.

Цена. Данное устройство является дешёвым и доступным для большинства моделей автомобилей, однако составные части для него не всегда доступны, поэтому гораздо проще и дешевле купить новую помпу, чем заниматься ремонтом старой.
Сложность. Ещё одной проблемой ремонта является труднодоступное расположение помпы в некоторых машинах. Подобная проблема подразумевает проведение сложных подготовительных работ с использованием смотровой ямы или домкрата.

Разберем случаи, когда ремонт возможен.

Ремонт помпы при поломке крыльчатки

Снятие старой детали осуществляется следующим образом:

Зафиксировать ступицу вала в тисках и нарезать резьбу внутри крыльчатки. Если работы производятся над деталью старого образца, делать внутреннюю резьбу нет необходимости, поскольку у данных моделей она уже есть.
Вкрутить в отверстие съёмник болта типа «болт в болте», подтянуть наружный болт.
Вращая головку съёмника по часовой стрелке выдавить и снять крыльчатку с вала.

Стоит отметить, что для лучшего результата желательно смазать рабочие поверхности инструментов маслом. Фото: drive2.com

Новая деталь устанавливается довольно просто: крыльчатка слегка насаживается на вал и ставится на место лёгкими ударами киянки через наставку.

Ремонт помпы при поломке подшипника и сальника

В некоторых моделях автомобилей подшипник и вал являются единой запчастью. Автолюбителям, занимающимся подобным вопросом стоит взять этот факт себе на заметку. Итак, для того, чтобы заменить подшипник, необходимо:

Снять крыльчатку так, как было рассказано ранее.
Ослабить и выкрутить стопорный винт отвёрткой.
Держа корпус помпы на весу, бить молотком по торцевой части вала. Если результата нет – закрепить корпус в тисках и бить по торцу через накладку.
Сбить ступицу крепления шкива. Это будет проще сделать, если предварительно упереть ступицу в губки тисков и бить молотком по торцу.
Установить новый вал с подшипником, насадить на него ступицу и через накладку вбить его в корпус помпы.
Закрутить стопорный винт, поставить на место крыльчатку.

Если же возникла проблема с сальником, то его можно выбить из корпуса старым валом. Нужно:

Обработать подшипник наждачной бумагой.
Перевернуть другим концом и вставить в отверстие помпы.
Забивать ось, пока сальник не выпадет из корпуса.

Подобный способ эффективен потому, что второй конец вала корче и шире. Установить новый сальник также не сложно: надо усадить его в гнездо при помощи круглой наставки.

О том, как проходит замена помпы, можно узнать из этого видео:

Заключение

Помпа системы охлаждения двигателя является одной из самых важных и, в ту же очередь, недорогих частей. Ремонту помпы и уходу за ней необходимо уделить особое внимание, поскольку последствия её поломки довольно серьёзны. Возможно, прочитав данную статью, начинающие автолюбители смогут лучше ухаживать за своим автомобилем.
