Чем смазать бендикс на стартере

Бендикс стартера: описание,принцип работы,устройство,поломки,ремонт,фото,видео.

Стартер это сложный узел, который нужен для запуска автомобиля, он раскручивает маховик который уже в свою очередь начинает крутить сам двигатель. Но стартер не может работать без такого казалось бы малого, но очень важного элемента как — бендикс, он крепится на валу и выполняет очень важную роль. Но про этот малый узел мало кто слышал, еще меньше автомобилистов представляют — как он работает. Хотя многие неисправности связаны именно с ним

Для начала определение.

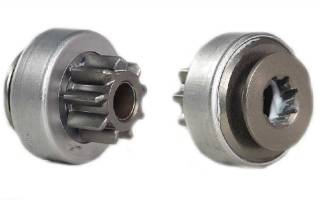

Бендикс стартера – это своеобразная шестерня, которая в определенный момент вступает в зацепление с маховиком, раскручивая его, после запуска двигателя эта шестерня уходит. Нужно сказать ее «выход» и зацепление контролирует втягивающее реле

Если сказать простым языком, то это усовершенствованный узел зацепления, это конечно не совсем шестерня, а целый механизм.

Принцип работы и особенности деталей механизма бендикса

Шестерня привода с обгонной муфтой служит для того, чтобы работа двигателя стартера не совпадала с частотой оборота ДВС. Обе детали поворачиваются синхронно, сообща с валом якоря лишь в одну сторону. В другую они вращаются свободно. Причем данное показание не зависит от состояния якоря, который располагается в такой детали, как стартер. Бендикс на отечественных автомобилях волжского производства представляет собой роликовый инструмент, который работает по принципу клина.

Когда данное устройство приводится в действие, обороты якоря передаются наружной обойме муфты. Внешняя обойма при этом начинает вращаться по отношению к внутренней. Зачастую последняя деталь остается неподвижной во время работы бендикса, потому что шестерня находится в соединении с маховиком неработающего двигателя. Под воздействием силы трения ролики перемещаются к узкой части клинового пространства, тем самым разделяя обе обоймы между собой. Таким образом, бендикс стартера приводит в действие якорь, при этом параллельно приводя в действие маховик.

Также следует отметить, что данная деталь имеет в своей конструкции специальную пружину втягивающего реле и наклонные шлицы. Они служат для того чтобы бендикс стартера выходил из соединения с венком маховика. Данные детали устанавливаются на валу якоря. По ним ходит ступица навстречу вращению двигателя.

Устройство бендикса стартера

Основными элементами привода являются: ведомая обойма с шестерней — обеспечивает сцепление с маховиком; ведущая обойма — находится на валу якоря стартера и вращается вместе с ним; буферная пружина — смягчает момент контакта шестерни с венцом маховика (иногда сцепление происходит не с первого раза и благодаря этой пружине шестерня отскакивает назад и вновь входит в зацепление); ролики и прижимные пружины — позволяют шестерне вращаться лишь в одном направлении (если ролики стираются, то шестерня будет пробуксовывать при запуске двигателя).

Чаще всего поломки происходят по причине износа зубьев шестерни привода стартера. В таком случае приходится снимать стартер и проводить замену бендикса, хотя в некоторых магазинах можно найти ремкомплекты, в которых шестерня продается отдельно. Как бы там ни было, но ремонтировать стартер без должной подготовки достаточно сложно. Реже происходит ослабление буферной пружины. Убедиться в том, что она ослабла, тоже легко — при повороте ключа в замке зажигания можно будет услышать скрежет. Двигатель заведется, но такое несовпадение зубьев приведет к быстрому износу как шестерни бендикса, так и венца маховика (а его ремонт обойдется значительно дороже, чем замена бендикса).

Также причиной поломки может стать обрыв вилки бендикса, которая соединяет бендикс со втягивающим реле. Если эта вилка сломается, то не произойдет сцепления шестерни обгонной муфты с маховиком. Со временем также могут стираться ролики, которые находятся в ведущей обойме. На вид они очень маленькие, но именно благодаря им шестерня может вращаться лишь в одном направлении. Если же шестерня свободно вращается во все стороны, то это свидетельствует либо о браке, либо о полном износе роликов и ослаблении прижимных пластин. Стоит сказать, что стартер — это достаточно сложное устройство и поломки чаще всего случаются не из-за бендикса. Ресурс работы стартера значительно меньше, чем у двигателя, поэтому рано или поздно его все же придется заменить.

Как проверить бендикс стартера

Если не крутит бендикс стартера, то проверить его работу можно двумя способами — визуально, сняв его с машины, и “на слух”. Начнем описание с последнего, как более простого.

Как указывалось выше, основная функция бендикса — войти в зацепление с маховиком и раскрутить двигатель. Поэтому, если в момент запуска двигателя вы слышите, что электродвигатель стартера крутится, а из места, где он находится, раздаются характерные металлические лязгающие звуки — это первый признак неисправности бендикса.

Так что далее требуется демонтаж стартера и снятие разбор бендикса, дабы детально его осмотреть и определить повреждения. Процедура снятия и замены описана нами ниже.

И так, бендикс сняли, необходимо провести его ревизию. В частности, проверить, крутится ли он только в одну сторону (если в обе, значит, он подлежит замене) и не съелись ли зубья. Также убедится неослабилась ли пружина. Еще следует снять вилку с бендикса, проверить ее целостность, следы износа, при необходимости она подлежит замене. Кроме этого, обязательно проверьте, есть ли люфт на валу якоря. Если он имеет место, то бендикс следует заменить.

Возможные причины поломки

Как упоминалось выше, вращение шестерни возможно только в направлении вращения якоря стартера. Если возможно вращение в обратном направлении — это явная неисправность, то есть, бендикс подлежит ремонту или замене. Причин этому может быть несколько:

Уменьшение диаметра рабочих роликов в обойме вследствие естественного износа. Выходом из положения служит подбор и покупка шариков аналогичного диаметра. Некоторые автолюбители вместо шариков используют другие металлические предметы, например, кусочки сверла. Однако все же не советуем заниматься самодеятельностью, а купить шарики необходимого диаметра.
Наличие на одной из сторон ролика плоских поверхностей, образовавшихся вследствие естественного износа. Рекомендации по ремонту аналогичны предыдущему пункту.
Стачивание рабочих поверхностей ведущей или ведомой обоймы в тех местах, где они соприкасаются с роликами. В этом случае ремонт вряд ли возможен, поскольку такую выработку удалить невозможно. То есть, необходимо производить замену бендикса.

Еще одна причина поломки — износ зубьев шестерни. Поскольку это происходит по естественным причинам, то ремонт в данном случае невозможен. Необходимо произвести либо замену упомянутой шестерни, либо бендикса целиком.

Поскольку стартер не только испытывает сильные нагрузки, но и контактирует с внешней средой он поддается таким раздражителям как: влага, пыль, грязь и масло, то пробуксовка на свободном ходу может случатся и по причине отложений в его пазах и роликах. Признаком такой неисправности является шум якоря во время запуска стартера и неподвижностью коленвала.

Как снять, почистить, разобрать и чем смазать?

Рассмотрим один из простых, но действенных способов очистки муфты: демонтируем стартер с транспортного средства; на 2-3 часа снятую деталь необходимо погрузить в емкость с бензином. Это поможет качественно очистить ее от грязи; для очистки пазов муфты от скопившихся внутри них отложений, необходимо прокрутить ее шестерню не вытаскивая устройство из емкости с бензином; теперь можно достать прибор, после чего тщательно вымыть его корпус.

Если подобная мера не дала желаемого результата, необходимо будет снять и разобрать муфту. Рассмотрим, как поменять на стартере бендикс: Открываем капот и снимаем клемму «минус» с источника питания, тем самым полностью обесточивая бортовую сеть автомобиля. После чего необходимо снять с втягивающего реле и корпуса стартера провода питания, и приступать к его демонтажу. Раскручиваем крепежи, которые удерживают элемент. Заметим, что для снятия элемента, скорее всего, придется демонтировать расположенные рядом детали. Оцениваем состояние маховика.

Читать еще: Не качает бензонасос на газели инжектор

Для замены обгонной муфты придется полностью разбирать устройство запуска силового агрегата. Вначале стоит удалить крышку, после чего с обмотки тягового реле снять крепление, и вытащить шайбу. Снимаем крепеж, после чего устройство пуска двигателя разбирается на две половины. Бывает так, что внутри него располагается шарик, желательно его не потерять. Поскольку стартер находится в разобранном состоянии, стоит провести диагностику всех его узлов, и, в случае их неполадки, выполнить замену.

Демонтируем тяговое, вставку из резины и удерживающую шайбу, чтобы получить доступ к остальным мелким частям устройства. Высвобождаем выступающую часть бендикса, поддев ее отверткой, после чего необходимо демонтировать расположенную на валу стопорную шайбу или кольцо. Снимаем выработанный бендикс и на его место устанавливаем новый элемент. В качестве смазки идеально подходит литол. Если же он отсутствует, можно обойтись и моторным маслом. Все собирается в обратной последовательности.

Несколько советов от опытных водителей

Приведем для вас несколько советов от опытных автомобилистов, которые помогут вам избежать возможных проблем и неудобств при ремонте или замене бендикса:

Перед установкой нового или отремонтированного бендикса всегда проверяйте его работоспособность и привод агрегата.
Все пластиковые шайбы должны быть целыми.
При покупке нового бендикса желательно иметь при себе старый с тем, чтобы удостовериться в их идентичности. Зачастую похожие детали имеют мелкие отличия, которые визуально не запоминаются.
Если вы разбираете бендикс в первый раз, желательно записывать процесс на бумаге или складывать отдельные части в порядке их демонтажа. Или пользуйтесь мануалом с фотографиями, приведенными выше видеоинструкциями и так далее.

Цена вопроса

Напоследок стоит добавить, что бендикс — недорогая запчасть. Например, бендикс ВАЗ 2101 (а также других “классических” ВАЗов) стоит около 5…6$, каталожный номер — DR001C3. А цена бендикса (ном. 1006209923) для машин ВАЗ 2108-2110 — 12…15$. Стоимость бендикса для автомобилей FORD марок Focus, Fiesta и Fusion — около 10…11$. (кат. ном. 1006209804). Для машин TOYOTA Avensis и Corolla бендикс 1006209695 — 9…12$.

Таким образом, зачастую для бендикса ремонт нецелесообразен. Проще купить новый и попросту заменить его. Тем более, что при ремонте отдельных его частей велика вероятность быстрого выхода из строя других.

Аналоги бендикса

Возможно, вам будет интересно узнать, что подобная бендиксу деталь используется и в механических коробках передач. Особенно в ситуациях, когда автомобиль едет с горы. Но вариации бендикса широко применяют не только в автомобилях. Как было сказано выше такое устройство используется в велосипедах, а также в конструкции вертолетных винтов. По сути устройство может помочь в любом механизме во время запуска.

Самое главное правильно подобрать его и вовремя менять детали бендикса. Теперь вы наконец-то знаете, что такое бендикс стартера и больше не будете мучить себя этим вопросом. А поскольку это действительно одна из ключевых деталей, то разбираться в ее работе и конструкции должен каждый автомобилист. Всегда вовремя заменяйте детали бендикса и следите, чтобы он не наполнялся ненужным мусором, тогда вы будете безопасно чувствовать себя на дороге.

Замена бендикса стартера

Ремонт бендикса стартера своими руками (фото и видео).

Добрый день. В сегодняшней статье расскажу, как произвести ремонт бендикса стартера своими руками. Традиционно для нашего сайта статья представляет собой подробную инструкцию с фото и видео материалами.

Что такое бендикс (обгонная муфта)?

В современных автомобилях двигатель запускается при помощи электрического стартера. Стартер представляет собой электродвигатель постоянного тока, который через специальную муфту передает вращение на маховик двигателя.

вот так выглядит стартер:

вот так выглядит маховик:

Обычно, шестерня на стартера имеет 10-12 зубьев, а фланец на маховике, зацепляясь с которым стартер запускает двигатель, имеет больше сотни зубьев.

Если исключить обгонную муфту, то после того как двигатель запустится, даже на холостом ходу, стартер раскрутится до запредельных 100000-200000 оборотов! Естественно при этом он разрушится.

Для того, чтобы это не происходило, применяется специальная обгонная муфта, в простонародье называемая бендикс.

Работает она по принципу задней ступицы велосипеда, т.е. крутящий момент передается только в одну сторону — от стартера к двигателю.

Причины неисправностей бендикса.

Все неисправности проявляются одинаково — бендикс срабатывает через раз или вообще не срабатывает, стартер при этом крутится.

Визуально неисправность бендикса проявляется вот так:

Для ремонта бендикса потребуется отвертка способная выдерживать удары молотком, молоток, тисы, ветошь.

Запчасти для бендикса купить проблемно, так как бендикс продаётся обычно в сборе. Но есть один лайфхак — покупаем бендикс от ваз-2101 (самый дешевый) и разбираем его на запчасти. Диаметр роликов почти всегда одинаков, если не найдете нужного диаметра или если у вас большая выработка можно распилить сверло, пружины почти всегда подходят. Автор этой статьи ремонтировал бендикс на стартере Chery Amulet заменив ролики и пружины на аналогичные от ВАЗа.

Причины поломок приведены в порядке вероятности, от наиболее распространенных к наименее распространенным.

Потеря упругости пружин.

На картинке выше, видно, что ролики прижимаются пружинами. Когда пружины теряют упругость, бендикс начинает проскальзывать, а сам стартер срабатывает через раз.

Ремонт — развальцовываем бендикс стартера, аккуратно вынимаем внутреннюю часть, заменяем или растягиваем старые пружины, собираем без смазки, если бендикс смазать он будет проскальзывать, завальцовываем.

Износ роликов.

Это вторая по распространенности причина, ролики в процессе своей работы не крутится и поэтому изнашивается только с одной стороны, иногда их плющит — они становятся овальными.

Ремонт — развальцовываем бендикс, аккуратно вынимаем внутреннюю часть, переворачиваем ролики другим боком или заменяем, собираем без смазки, завальцовываем.

Замасливание.

Эта проблема актуальна только для редукторных стартеров. Иногда смазка для редуктора попадает в бендикс, в этом случае он начинает проскальзывать постоянно.

Ремонт — развальцовываем бендикс, аккуратно вынимаем внутреннюю часть, протираем все ролики бензином или ацетоном, собираем без смазки, завальцовываем. Целесообразно заменить смазку в редукторе стартера на более тугоплавкую, или уменьшить её количество.

Если вам больше нравится смотреть видео, ниже подробное видео про то, как отремонтировать бендикс стартера своими руками:

Заключение.

На этом у меня сегодня всё. После прочтения статьи ремонт бендикса стартера не должен вызывать у вас трудностей. Важно понимать, что бендикс, это не такая дорогая деталь и стоит он 200-300 рублей, поэтому, ремонтировать его целесообразно, только если запчастей нет, или если машина очень дорогая.

Бендикс стартера: устройство и принцип работы, способы замены и основные неисправности

Бендикс стартера (или обгонная муфта) — деталь автомобильного двигателя, которая передает вращение от стартера коленвалу. Бендикс устроен достаточно надежно. Если он и выходит из строя, то в основном из-за естественного износа металлических частей. Чтобы понять возможные причины поломки, разберем подробно, как он устроен и работает, а также, как поменять бендикс.

Конструкция обгонной муфты

Когда водитель поворачивает ключ зажигания, втягивающее реле подает бендикс вперед, его шестеренка зацепляет маховик коленвала и начинает его раскручивать. В камерах сгорания воспламеняется горючее, заводится двигатель. Как только коленвал станет вращаться быстрее, чем якорь стартера, обгонная муфта немедленно разъединит шестеренку и маховик.

Как устроен бендикс

внутренней обоймы с шестерней;
корпуса с внешней обоймой;
роликов с пружинами;
уплотнительной шайбы;
стопорного кольца.

Шестерня может иметь 9 зубьев, 10 или 11 зубьев. Встречается более сложный редукторный бендикс.

Читать еще: Категории в и в1 чем отличаются

Внешняя (ведущая) обойма бендикса плотно закреплена на якоре и передает вращение от него на внутреннюю (ведомую) обойму. Сцепление происходит за счет подпружиненных роликов. Шестерня на ведомой обойме цепляет маховик коленвала и раскручивает его, происходит воспламенение горючего в камерах сгорания, и автомобиль заводится. Для этого маховик и коленчатый вал должны вращаться с частотой не меньше 100 об. в мин. Поскольку шестеренка бендикса в 10 раз меньше маховика, ей нужно крутиться в 10 раз быстрее, то есть со скоростью 1000 об. в мин. Когда двигатель завелся, он начинает работать с частотой 1000 об. в мин. Получается, что теперь уже маховик должен крутить якорь стартера, причем тоже в 10 раз быстрее (10 000 об. в мин). Но этому препятствует бендикс. Когда скорость вращения коленвала, превысит число оборотов электромотора, пружины перестают давить на ролики, сцепление между внутренней и внешней обоймами пропадает, они начинают вращаться с разной скоростью это и спасает стартер от заклинивания.

Как узнать, исправен ли бендикс стартера

Проверить это можно двумя способами: предварительно сняв его с автомобиля или на слух. Второй способ проще. Если при запуске двигателя стартер вращается, но мотор не заводится, при этом отчетливо слышен металлический лязг, то бендикс стартера неисправен.

Если все же пришлось снимать стартер, то нужно внимательно осмотреть обгонную муфту. Признаки поломки, на которые стоит обратить внимание:

вращается ли она, как предусмотрено, только в одну сторону;
не стерлись ли зубья у шестеренки;
плотно ли бендикс сидит на шлицах якоря;
нет ли выработки у ведущей обоймы и роликов;
не потеряли ли упругость пружины.

Можно поменять отдельные детали муфты, но обычно узлы бендикса изнашиваются одновременно. Мастера в автосервисе советуют не экономить и купить новое устройство.

Как заменить бендикс на стартере

Можно провести ремонт бендикса стартера своими руками. Для этого понадобятся слесарный инструмент: торцевые и накидные ключи, отвертки, раздвижные пассатижи, зубило, молоток.

Как снять бендикс со стартера

Откручиваем стартер, если нет редуктора, то аккуратно сбиваем шайбу с якоря и убираем стопорное кольцо. Снимаем бендикс с оси. Меняем его на новый, который устанавливаем в обратной последовательности. Больше всего сложностей доставляет установка шайбы и стопорного кольца. Для этого мастера применяют струбцины, специальные ключи, раздвижные пассатижи. Замена бендикса на стартере требует определенной практики.

Иногда неисправность возникает из-за попавшей в механизм грязи и разбирать стартер не придется, можно попробовать его реанимировать. Для этого якорь с обгонной муфтой окунают на 5–7 часов в емкость с бензином и периодически прокручивают шестеренку. После стартер нужно хорошо просушить и попробовать в деле. Если он не заработал, то разборки агрегата все-таки не избежать.

Что советуют автослесари

Прежде чем снимать стартер и менять бендикс, убедится в том, что заряжен аккумулятор. Бывают курьезные случаи, когда проблема была не в обгонной муфте, а всего лишь в разряженной батарее.

Не экономить на мелочах – обязательно ставить только новые шайбу и стопорное кольцо.

Отправляясь в магазин, не поленитесь взять с собой старый бендикс. Иногда на первый взгляд абсолютно одинаковые муфты отличаются незначительными деталями.

Перед тем как установить бендикс, хорошо промыть и смазать все вращающиеся детали и шлицы якоря.

Разбирая стартер, записать последовательность действий. Так будет легче собрать агрегат.

Прежде чем поставить стартер на место, проверить его. Для этого взять два провода, с помощью которых заводят машины в мороз. «Минус» присоедините к корпусу, «плюс» – к контакту на втягивающем реле. Если стартер исправен, то раздастся характерный щелчок,— и обгонная муфта подастся вперед.

Подводим итог

Бендикс важная деталь стартера. Он передает вращение от него маховику двигателя. Если опорная муфта вышла из строя, то машина не заведется. Определить поломку можно на слух. Если стартер крутит, но шестерня начинает проскакивать и не вращает двигатель, то вышла из строя именно обгонная муфта. Снять и отремонтировать ее можно своими руками. Но если появилась выработка на поверхности роликов, внешней обойме или шестеренке, то лучше поставить новый бендикс.
