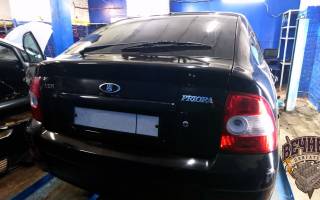

Чип-тюнинг Лада Приора 1.6 л. 98 л.с. Отчет

Центром чип-тюнинга автомобилей «Вечный Двигатель» был выполнен комплекс работ по увеличению мощности автомобиля Лада Приора со 126-м мотором, а также удалению катализатора с этого авто.

История началось с того, что клиент позвонил к нам в сервис и попросил удалить катализатор с его автомобиля. По его словам, он сам является автомехаником и знает, что проблема с катализатором на его Приоре точно имеется.

А так как прошивку двигателя все равно потребуется менять (чтобы отключить контроль катализатора), мы предложили сразу загрузить тюнингованную прошивку, которая настроена на повышение мощности.

Перед чип-тюнингом мы выполнили диагностику работы двигателя, с целью убедиться, что других неисправностей на автомобиле нет (кроме как забитый катализатор). Ведь прошивать неисправный двигатель категорически запрещено.

Двигатель данной Лады Приоры оказался под управлением ЭБУ Автэл М73. Причем, данный ЭБУ оказался «закрытым» («закрытые» ЭБУ Автэл M73 программируются только через специальный загрузчик и не поддерживают никакой другой режим записи). Простыми словами, нам попался самый «сложный» из электронных блоков управления. Еще на Приорах встречаются блоки управления Bosch 7.9.7, Bosch 17.9.7, Январь 7.2, М74, «открытые» М73, но о работе с ними мы расскажем в других отчетах.

Сперва мы считали заводскую прошивку («сток») с электронного блока управления двигателем. Сохранение заводской прошивки – обязательный шаг при чип-тюнинге. Кто знает, вдруг возникнут обстоятельства, при которых придется вернуть все к заводским настройкам.

Вторым шагом – мы подобрали модифицированную прошивку за место заводской. В модифицированной прошивке отключен контроль катализатора, повышена приемистость на низких оборотах, а также увеличены мощность и крутящий момент (оба параметра повышаются примерно на 10%).

На третьем шаге – мы, наконец, загрузили модифицированную прошивку в ЭБУ. Программирование заняло примерно 15 минут.

Далее, когда машина стала, что называется «чипованной», мы перешли к слесарному этапу. А именно замене выпускного катколлектора на коллектор типа «паук», конструкция которого не включает в себя банку катализатора. Кстати говоря, все необходимые запчасти были у нас в наличие.

Когда механик снял катколлектор и стало видно внутренности катализатора, ужаснулся не только клиент, но даже мастер. Состояние катализатора было ужасным. Катализатор оплавился изнутри. Даже непонятно, как он еще проводил через себя выхлопные газы. Впрочем, примерно час слесарных работ и мы избавили автомобиль от этого «душащего» мотор компонента.

Ну а дальше, мастер с клиентом отправились на тест-драйв, дабы опробовать результаты чип-тюнинга. Проехав 200 метров, клиент осознал, что едет как будто бы на другом автомобиле. Машина как будто бы ожила. Тяга с низов значительно увеличилась. Как сказал клиент, «машина будто бы готова рвать асфальт под колесами». Судя по его комментариям, он остался доволен результатом чип-тюнинга.

Датчик кислорода на Лада Приора

Автомобили Лада Приора оснащены двумя датчиками концентрации кислорода (далее — ДКК). Верхний — диагностический, нижний – управляющий.

Контролеры предназначены для определения количественного состава кислорода в выхлопных газах с целью последующей корректировки угла зажигания.

Избыточное количество воздуха в топливной смеси, равно как и недостающее, негативно влияют на функционал технического средства. Чаще всего, повышается расход горючего, пассивная динамика разгона, нестабильная работа на холостых оборотах.

В ходе систематической эксплуатации машины, заправки некачественным топливом контролеры выходят из строя. Процесс самостоятельной замены не сложный, но требует внимательности со стороны мастера. Нарушение регламента не допустимо.

Датчик кислорода на Лада Приора: оригинал, аналоги, цена, каталожные артикулы

Несмотря на то, что цена оригинального контролера чуть выше 1500 рублей, не многие автолюбители охотно покупают заводские запчасти. Чаще отдают предпочтение дешевым аналогам.

Так называемые «обманки» устанавливают вместо штатных датчиков. Спустя 90 – 100 тыс. км. катализатор Лада Приора приходит в негодность, о чем свидетельствует ряд признаков. По желании клиента мастера СТО удаляют (вырезают) штатный катализатор с выхлопной системы, заменяют «пустышкой».

Пустышки выпускные коллекторы изготавливают по схеме: 4-2-2 или 4-2. В народе называются пауками. Это цельная конструкция вместе с муфтой выпускного коллектора, приемной трубой.

Чтобы электронный блок управления не идентифицировал системную ошибку, лямбда зонд заменяют одним из видов обманок:

Механическая «обманка»

Еще называют металлической проставкой, которая устанавливается под штатный кислородный контролер. Цена «аксессуара» 250 – 300 рублей. Внутри проставки имеется отверстие, сквозь которое попадают газы внутрь датчика.

Выхлопные газы взаимодействуют с керамической крошкой, вследствие чего концентрация вредных веществ существенно снижается. Электронный блок управления не идентифицирует, как «системная ошибка».

Электрическая обманка

Эмулятор имеет микропроцессор, корректирующий сигнал для ЭБУ. Последний «считает» что датчик исправен и пропускает данные, не интерпретируя ошибкой.

Фактически, в конструкции уже нет катализатора, вместо него вварен участок выхлопной трубы.

Стоимость эмулятора варьируется от 1500 рублей, что составляет 85 – 90 % от цены нового ДК. В отличие от штатного контролера, эмулятор имеет неограниченный срок эксплуатации.

Каталожный артикул / маркировка	Цена в рублях
BOSCH 0 258 006 537 (8 и 16 клапанов)	От 1500 – 1600
BOSCH 0 258 986 602 (8 и 16 клапанов)	От 1500 – 1600
BREMI 30223	От 1500 – 1600
ERA 550489	От 1500 – 1600
DENSO DOX-0150	От 1500 – 1600
Металлическая проставка	250-300
Электронный эмулятор	От 1350
*цены указаны состоянием на май 2019 года

Где расположен кислородный датчик

На модели Лада Приора первый контролер установлен в корпусе выпускного коллектора, второй находится за муфтой приемной трубы.

Доступ к оборудованию для проведения профилактики из-под днища автомобиля, а также, через верх моторного отсека. Средний ресурс эксплуатации ДКК 80 – 90 тыс. км. в зависимости от соблюдения водителем рекомендаций изготовителя.

Признаки неисправности датчика кислорода на автомобиле Лада Приора

Признаки во многом схожи с другими поломками, поэтому важно на начальном этапе корректно идентифицировать поломку.

Затрудненный запуск мотора «на холодную», «на горячую»;
Увеличенный расход горючего;
Снижение мощности;
Пассивная динамика разгона;
Работа мотора не в такт;
На приборном щитке сигнализирует индикатор о наличии системных ошибок электронного блока управления;
Из выхлопной трубы слышны периодические прострелы, что указывает на обогащение (обеднение) горючей смеси;
Дым синего, сизого, черного цвета из выхлопной трубы.

При обнаружении одного или нескольких признаков немедленно обратитесь к специалисту СТО для проведения комплексной диагностики.

Диагностика контролера своими руками на ВАЗ 2110 Приора

Для проверки оборудования используем мультиметр. Прибор имеется у большинства автомобилистов в гараже. Последовательность действий следующая:

Помещаем машину над смотровой ямой;
Снимаем концевики;
Подсоединяем клеммы мультиметра;
Активируем прибор в положение «Сопротивление»;
Анализируем полученные данные.

Если стрелка тяготеет к бесконечности – лямбда зонд исправен, если стрелка опускается в ноль – деталь повреждена. Помните, что контролер неразборный, профилактике не подлежит.

Установка кислородного датчика на Лада Приора

Устанавливаем машину на смотровой канал (яму);
Глушим мотор, открываем капот;
Ожидаем пока выхлопная система остынет до безопасной температуры, чтобы не повредить кожные покровы кистей рук;
Снимаем концевики;
Ключом на «17» выкручиваем датчик;
Вкручиваем ДК, надеваем клеммы;
Запускаем двигатель, остается проверить функционал.

Замена своими руками завершена.

Монтаж обманки

Установку выполняйте только в специализированных автомастерских, так как необходимо специальное оборудование:

Сварочный аппарат;
Шлифовальная машинка;
Металлическая труба;
Фланцевые соединения.

Этапы монтажа следующие:

Отключить действующий датчик;
Вырезать катализатор на участке выхлопной трубы;
Вварить металлическую вставку;
Вкрутить ДК вместе с проставкой.

Если владелец ВАЗ 2110 желает установить электронную обманку, то для этого потребуется перепрошивка ЭБУ портативным сканером.

Снятие, замена, установка катколлектора (катализатора)

Справочник

Метки

Снятие, замена, установка стабилизатора поперечной устойчивости

Снятие, замена, установка ремня привода ГРМ

Снятие, замена, установка пружины амортизатора задней подвески

Осмотр, проверка рулевого управления

Снятие, замена, установка коленвала и его вкладышей

Симптомы: выхлопные газы прорываются под капот, увеличение шума.

Возможная причина: прогорела прокладка катколлектора или же он сам.

Инструменты: набор головок, набор гаечных ключей, торцовая головка «на 13», плоская отвертка.

1. Отсоедините отрицательный кабель от вывода аккумуляторной батареи.

3. Слегка открутите нижнюю крепежную гайку хомута, скрепляющего трубы основного и дополнительного глушителей; верхнюю крепежную гайку открутите полностью.

4. Извлеките болт, а затем снимите крепежный хомут.

5. Разъедините трубы глушителей, а затем извлеките кольцо уплотнения соединения.

6. Отожмите усики (1) стопорной пластины и два стопорных усика (2) термозащитного экрана катколлектора.

7. Открутите три гайки, скрепляющие фланец приемной трубы дополнительного глушителя и фланец катколлектора, после чего снимите стопорную пластину.

8. Демонтируйте термоэкран катколлектора.

9. Немного сместите вверх дополнительный глушитель системы выпуска отработавших газов, после чего выньте его кронштейн из передней подушки подвески.

10. Отсоедините фланец приемной трубы дополнительного глушителя системы выпуска отработавших газов от шпилек катколлектора, а затем извлеките прокладку уплотнения соединения.

11. Сдавите фиксирующие элементы колодки жгутов проводов управляющего датчика и диагностического датчика концентрации кислорода.

12. Отключите от моторного жгута колодки жгутов проводов управляющего датчика и диагностического датчика концентрации кислорода.

13. Отожмите усики держателей жгутов проводов диагностического и управляющего датчиков.

14. Снимите держатели жгутов проводов управляющего и диагностического датчиков концентрации кислорода с теплозащитного щита рулевого механизма.

15. Открутите крепежные болты катколлектора к кронштейну, используя торцовую головку «на 13».

16. Открутите и снимите три крепежные гайки теплозащитного щита рулевого механизма к моторному щиту, используя гаечный ключ «на 10» (на прилагающейся картинке указана только одна гайка, а две другие расположены под рулевым механизмом).

17. Демонтируйте щиток.

18. Открутите и снимите две крепежные гайки кронштейна подводящей трубы насоса охлаждающей жидкости, используя гаечный ключ «на 13».

19. Демонтируйте кронштейн.

20. Открутите и снимите восемь гаек, крепящие катколлектор к головке блока цилиндров, используя гаечный ключ «на 13».

21. Произведите демонтаж катколлектора.

22. Снимите прокладку, установленную под катколлектором.

23. Осмотрите прокладку на предмет износа и других дефектов.

24. Произведите проверку плоскостности фланца катколлектора: поставьте ребром металлическую линейку на фланцевую поверхность, после чего измерьте, используя щуп, зазор между плоскостью фланца и линейкой. Произведите шлифовку поверхности фланца или замените катколлектор при превышении зазором величины в 0,1 миллиметра.

25. Установите демонтированные детали в обратном снятию порядке.

Вставка вместо катализатора приора

Продажа запчастей и ремонт глушителя в Спб
тел.:+7(812) 336-43-32

Катализатор (каталитический нейтрализатор) — представляет из себя металлический корпус (в виде «банки»), изнутри покрытый слоем огнеупорного материала в виде многочисленных сот.

Основными симптомами не исправности данного элемента считаются: снижение мощности двигателя и, как следствие, динамических возможностей автомобиля; включение знака «Check Engine» (ошибка ЭБУ двигателя: «низкая эффективность катализатора»). Вероятными поломками могут быть закупорка сот или их оплавление, либо оплавление или разрыв проводов датчиков фиксации уровня кислорода. К сожалению, катализаторы никак не ремонтируются, по этой причине практически всегда требуется его устранение из системы и установление на его место обманки. Заменить катализатор возможно, но высокая стоимость данного элемента отталкивает почти всех.

Практически все современные электронные системах управления мотором снабжены многочисленными детекторами, контролирующими состав топливной смеси. Кислородные детекторы (лямбда-зонды) всегда функционируют в паре с катализатором, при этом, монтируется в системе обычно два датчика:

Первый из них смонтирован перед «катализаторной банкой», его задача изменять в зависимости от условий подачу топлива и отправлять сигнал на ЭБУ двигателя;
Второй лямбда-зонд врезается в систему после катализатора и служит для определения качественного состава продуктов сжигания топливной смеси.
Если в такой газовыхлопной системе исключить катализатор, тогда содержание ядовитых элементов в продуктах сжигания топливной смеси будет выше нормы, и диагностический датчик подаст сигнал о превышении CO в выхлопном тракте. ЭБУ двигателя примет сигнал и информирует водителя об ошибке – после выброса из газовыхлопной системы катализатора на панели приборов включится контрольная ламочка Check Engine.

Вставка Вместо Катализатора Приора

Но в высококлассных автомастерских придумали, как обмануть ЭБУ двигателя – мы перепрошивем ЭБУ двигателя, исключая из цепи второй лямда-зонд. Электроника «считает», что второго детектора в газовыхлопной системе не существует, поэтому ни каких показаний от него не ждёт, и мотор функционирует в обычном порядке. С «обманкой» (поставленной после удаления катализатора) потребление топливной смеси остаётся таким же, как и раньше было с каталитическим нейтрализатором.

При исключении из газовыхлопной системы катализатора на бензиновом моторе продукты сжигания топливной смеси будут воздействовать не потухшим пламенем и приводить к выходу из строя деталей газовыпускной системы (резонатор, глушитель). Для увеличения срока службы газовыпускной системы необходимо обязательно смонтировать в неё пламегаситель. Если такая возможность есть, то можно заменить катализатор на пламегаситель в том же месте. Если катализатор просто выкинуть из системы, то ЭБУ двигателем покажет ошибку «недостаточная эффективность катализатора p0420». Чтобы подобного не произошло либо производится установка обманки, либо полноценная перепрошивка ЭБУ двигателем на работу в рамках «Евро2». Чем современнее и сложнее автомобиль — тем сложнее методики проверки и контроля эффективности работы катализатора, по этому применение обманок по значимости результата сходит на нет. Так, например, по мере снижения производительности катализатора ЭБУ двигателем может менять состав смеси для уменьшения износа катализатора.

При удалении сажевого фильтра на дизельном моторе обязательно нужно отключить программно в ЭБУ двигателем использование сажевого фильтра — внести изменения в прошивку. Это позволяет дополнительно значительно улучшить динамические показатели мотора. Наличие в СТО специалистов необходимой квалификации, современного оборудования, а так же прошивок от мировых производителей различных брендов автомобилей с необходимыми доработками позволяют нам полноценно удалить сажевый фильтр почти на любом дизеле.

Вставки замены катализатора для автомобилей ВАЗ – это изделия, предназначенные для замены вышедшего из строя кат-коллектора, которым оборудованы автомобилиÂ ВАЗÂ 2110-12, Priora, Kalina. Основное назначение данных вставок – это недорогая альтернатива довольно дорогому кат-коллектору, которая не рассчитана на серьезную прибавку мощности двигателя. Но вместе с тем, некий результат в плане динамики автомобиля получить все таки можно.

КакÂ известно, стандартный катализатор автомобиля ВАЗÂ состоит из корпуса, в котором находится пористый материал, похожий на соты.Â В процессе эксплуатации, из-за образовавшегося нагара соты забиваются и пропускная способность уменьшается, эффективность работы двигателя снижается.Â

Есть три варианта решения данной проблемы:

установка нового кат-коллектора, что весьма дорого ( 5000- 6000 р),
удаление из старого кат-коллектораÂ пористого материала,Â после чего остается только внешняя оболочка ( возможно появление звенящего призвука, так как корпус начинает вибрировать на определенных оборотах),Â
установка вставки замены катализатора « Stingersport”.Â

Вставки замены катализатора делятся наÂ 8-ми и 16–ти клапанныеÂ (соответственно по типу двигателей)Â и на вставки с одним отверстием подÂ ДК (датчик кислорода) и вставки с двумя отверстиями под ДК.Â При заказе вставки для замены катализатора желательно самим убедиться в количестве датчиков кислорода.

Есть три варианта решения данной проблемы:

установка нового кат-коллектора, что весьма дорого ( 5000- 6000 р),
удаление из старого кат-коллектораÂ пористого материала,Â после чего остается только внешняя оболочка ( возможно появление звенящего призвука, так как корпус начинает вибрировать на определенных оборотах),Â
установка вставки замены катализатора « Stingersport”.Â

Лада Приора, пришедшая на смену ВАЗам 2110, 2111 и 2112, стала в нашей стране самым популярным семейным автомобилем. Вместительная, с большим дорожным просветом, значительно более комфортная, нежели ее предшественники, и претендующая стать первым отечественным автомобилем европейского уровня, Приора сохранила главное достоинство автомобилей ВАЗ: весьма демократичную цену. И это при том, что она действительно соответствовала всем европейским стандартам.

Опасаться, что с окончанием производства запчасти к Приоре станут дефицитом, не стоит: вазовцы клятвенно пообещали, что будут осуществлять обслуживание Приоры до тех пор, пока по российским дорогам будет продолжать ездить хотя бы один из этих автомобилей. И это не пустые слова, ведь многие запчасти для Приоры не являются уникальными – многие узлы этого автомобиля унифицированы и с прочими ладами, и с рядом европейских машин. В частности, система отвода и очистки выхлопных газов.

Замена катализатора на Приоре: где произвести работы?

Наиболее сложный в техническом отношении, а потому и дорогой элемент этой системы – каталитический нейтрализатор выхлопных газов. И, к сожалению, самый недолговечный (в этом отношении Приора ничем не отличается от всех современных авто). Поэтому замена катализатора на Приоре – процедура прекрасно знакомая не только вазовским механикам, но и мастерам прочих автосервисов. За нее берутся многие, но далеко не все выполняют ее качественно. И, главное, не все автосервисы производят замену дорогого катализатора на более дешевый пламегаситель.

Альтернатива катализатору – пламегаситель

Когда на Лада Приора замена катализатора вследствие его поломки становится неизбежностью, владелец авто встает перед дилеммой: устанавливать на свой автомобиль новый катализатор, стоимость которого, существенно превышает среднегородскую зарплату. Или заменить его на пламегаситель, который дешевле, как минимум, в десять раз. И так как владельцы Приор люди, как правило, небогатые, они склоняются к более дешевому варианту. В этом случае замена катализатора Приора 16 клапанов обойдется недорого.

Пламегаситель выполняет большинство функций, свойственных каталитическому нейтрализатору выхлопных газов, но далеко не все из них. Так, пламегаситель прекрасно осуществляет охлаждение и замедление скорости потока выхлопных газов, а также с большой степенью полноты производит адсорбцию из них твердых элементов. Благодаря этим способностям пламегасителя звук работающего мотора становится ощутимо более тихим, а сами выхлопные газы на выходе практически полностью обесцвечиваются, что визуально делает выхлоп автомобиля чистым.

Но, к сожалению, только визуально, ведь пламегаситель, в отличие от каталитического нейтрализатора, не осуществляет расщепление наиболее токсичных из выхлопных газов – оксидов углерода и азота – на кислород и прочие элементы.

Лада Приора: замена катализатора на пламегаситель

Замена катализатора на Приоре 16 клапанов на пламегаситель осуществляется следующим образом: выработавшее свой ресурс устройство аккуратно вырезается болгаркой и на его место приваривается новый пламегаситель.

При этом, как мы говорили, состав выхлопа автомобиля изменится – количество свободного кислорода в нем будет ничтожно мало. И информация об этом немедленно поступит на ЭБУ – электронный блок управления автомобиля. Тот, заметив неполадки в выхлопной системе, зажжет на приборной панели лампочку «чек» и постарается исправить ситуацию – переведет двигатель в экстремальный режим работы, в результате чего мощность Приор, и без того невысокая, изрядно упадет.

Замена катализатора Лада Приора: установка обманки лямбда-зонда

Чтобы этого не произошло, операция по установке на Приору пламегасителя сопровождается установкой обманки на второй лямбда-зонд – датчик, контролирующий уровень кислорода в выхлопных газах на их выходе в атмосферу (первый лямбда зонд осуществляет измерение количества кислорода выхлопа на стадии его выхода из коллектора, тем самым контролируя полноту сгорания топлива в цилиндрах).

Обманки лямбда-зонда существуют двух типов: механические и электронные.

Механические, выполненные в виде прямой либо Г-образной втулки, устанавливаются под зонд, тем самым отводя его в сторону от выхлопа и обеспечивая приток к зонду чистого воздуха. Получается, что смещенный таким образом зонд измеряет уровень кислорода выхлопа, обогащенного кислородом из воздуха.

Электронные обманки действуют иначе. Они встраиваются в электрическую цепь автомобиля между ЭБУ и лямбда зондом и осуществляют «корректировку» сигнала, поступающую от последнего. Эффект той подмены тот же: ЭБУ получает информацию, будто количество кислорода в выхлопных газах продолжает соответствовать норме и не препятствует работе двигателя в штатном режиме.

Эффективность обманок обоих типов приблизительно одинакова, по стоимости и сложности изготовления и установки они тоже примерно равны. Поэтому однозначного мнения, какая из них лучше, нет даже у специалистов. Каждый мастер, профессионально занимающийся ремонтом и тюнингом выхлопных систем автомобилей, имеет на этот счет свои предпочтения.

Замена катализатора Приора на паук

В качестве заметок на полях скажем, что некоторые владельцы приор (в основном это любители быстрой езды и экстремального вождения) удаляют нейтрализаторы на своих авто не вследствие поломки последних, а с целью «наддать» автомобилю мощности. В этом случае осуществляется замена катализатора Приора на паук.

Паук – элемент выхлопной системы, устанавливаемые на спортивные и гоночные автомобили. Он представляет собой замысловатым образом переплетенных труб, которые хоть и замедляют скорость потока выхлопных газов, но весьма несущественно. Этого замедления оказывается достаточно лишь для того, чтобы снизить резонансные колебания выхлопа, но охладить и, тем более, очистить его от сажи и копоти паук не в состоянии. Зато этот элемент выхлопной системы не создает в ней избыточное давление и, стало быть, не крадет мощность у двигателя. В результате установка паука взамен катализатора дает Приоре прирост мощности на 20-25%.

При таком тюнинге выхлопной системы установка обманки на лямбда зонд Приоры тоже является обязательной процедурой.
