Как проверить подсос воздуха во впускном коллекторе

Рассмотрим один из самых простых способов, как проверить подсос воздуха во впускном коллекторе инжекторного автомобиля без каких-либо материальных затрат.

Данный способ не панацея, но является самым простым и эффективным в поиске мест подсоса воздуха во впускном коллекторе.

Как известно, во время работы двигателя, в коллекторе создаётся большое разрежение. На холостом ходу давление в коллекторе падает до 30 кПа, а атмосферное обычно составляет около 100 кПа.

Такая разность давлений заставляет воздух с наружи коллектора всеми доступными путями пробраться внутрь коллектора. Если у него это получится, то о нормальной работе двигателя не стоит даже и думать — всевозможные рывки и провалы, а также перерасход топлива обеспечены!

Вот и наша с Вами задача найти все эти «доступные пути» проникновения неучтённого воздуха во впускной коллектор.

Основными симптомами подсоса воздуха являются:

• возросшие обороты холостого хода
• плавающие обороты на холостом ходу
• неадекватное реагирование двигателя на нажатие/отпускание педали газа
• возросший расход топлива

Самым простым и действенным методом проверки подсоса воздуха во впускной коллектор является заполнение коллектора дымом под небольшим давлением. А если в коллекторе есть негерметичности, то их можно будет заметить по выходящему из них дыму.

Для этих целей используют дымогенераторы. Но не на всех СТО есть такое оборудование, а покупать себе для использования его раз в два-три года, как-то накладно. Как же быть?

Можно поступить как я — собрать бесплатный дымогенератор «на коленке» из пластиковых бутылок.

Простой дымогенератор

В общем, стоял я на днях на блокпосту. И чтобы не терять время зря, решил воплотить в жизнь давно волнующую меня идею — собрать простой дымогенератор для проверки впускного коллектора.

Из подходящего инструмента у меня нашлись только небольшой нож и треугольный напильник без ручки

Также была освобождена от воды в горло полтора литровая пластиковая бутылка. Также была куплена пол литровая бутылка некого напитка, которая была быстро осушена доченькой

Первым делом, разрезал большую и маленькую бутылку на две части. Верхнюю часть маленькой бутылки выкинул. Итого, осталось две нижних части (маленькая и большая) и одна верхняя. Думаю понятно.

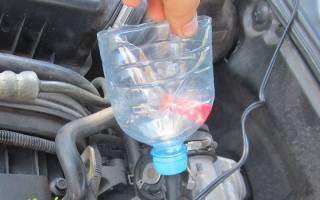

Снял со штуцера клапана вентиляции картера шланг. В крышке от бутылки напильником проделал отверстие, чтобы снятый шланг вошёл в него с усилием. Накрутил на крышку верхнюю часть большой бутылки. Получилась вот такая картина

С другого ракурса

Всё плотненько получилось

Потом проковырял отверстие на донышках обеих нижних частей. В меньшей под диаметр сигареты, а в верхней под диаметр шланги от компрессора для подкачки колёс.

Стрельнул у водителя соседней машины сигарету, подкурил её и вставил в отверстие меньшей бутылки, и всё это дело в сборе впихнул вверх ногами в большую бутылку

Это всё всунул в верхнюю часть бутылки и подключил автомобильный компрессор

Вот общий вид сего конструктора

Водители соседних машин долго не могли понять, чем я так усердно занят, хотя многие, наверное, так и не поняли

Как показал эксперимент, данное решение имеет право на жизнь из-за своей простоты и быстроты сборки. Я потратил от силы пол часа. И то, это пока покупали и пили напиток, пока долбал отверстия напильником на коленке и стрелял сигареты

Только его нужно немного модернизировать. Можно вставлять не одну сигарету, а несколько, чтобы дыма было больше. А ещё лучше вспомнить детство и использовать вместо сигарет бумагу, пропитанную силитрой. Не знаю как Вы, а мы в детстве часто шухарили дымовухами из такой бумаги. Дыму было…

Также крышку на бутылку необходимо закручивать через марлю, чтобы пепел не летел в коллектор.

Буду дальше усовершенствовать. Правда, этот экземпляр пришлось выкинуть, так как при проверке на блокпосту могли принять за наркомана

Советую посмотреть, какое интересное решение использовал наш участник сообщества Павел для изготовления дымогенератора из подручных материалов

Причины подсоса воздуха

Не многие автомобильные водители знакомы с таким понятием, как подсос воздуха. Но многие водители ощущают дергание и захлебывание автомобиля при резком старте. Это, как раз таки, связано с попаданием воздуха в рабочую зону цилиндров.

Признаки подсоса воздуха

Признаки и симптомы автомобильной болезни — подсос воздуха примерно одинаковые:

1. Начало движения автомобиля при холодном двигателе сопровождается подергиванием, которое устраняют водители карбюраторных двигателей путем вытягивания подсоса.
2. На холостую двигатель работает в разнобой, как при троении двигателя на холостую, нет синхронности вибрации (то чаще вибрирует, то реже). Обороты ниже 1000 об/мин, что способствует остановке работы двигателя.
3. Уменьшение мощности мотора. На впуске в системах с MAF (флюрометр — датчик массового расхода воздуха ДМРВ) — низкие обороты холостого хода. А в системах с MAP сенсором (то есть, с датчиком абсолютного давления) происходит обратное — превышение оборотов XX, обеднение топливно-воздушной смеси, лямбдовские ошибки, пропускается воспламенение.
4. Повышенный расход топлива в связи с тем, что водителю приходится держать ногу на педали газа, постоянно держать обороты, чтобы не заглох на холостом ходу.

Откуда идет подсос воздуха

В системе бензиновых и дизельных двигателей существуют много мест, откуда может подсасываться воздух:

• прокладка впускного коллектора не обеспечивает герметичность;
• фланцы дроссельной заслонки не герметичны;
• патрубок идущий от воздушного фильтра до дроссельного узла поврежден;
• на форсунках уплотняющие кольца не обеспечивают герметичность;
• вакуумный усилитель тормозов;
• вакуумные шланги (шланги разряжения);
• клапан адсорбера;
• датчик холостого хода (при его наличии).

Попадание воздуха в топливную систему

Места подсоса воздуха на карбюраторных двигателях:

1. Регулирующий качество смеси винт.
2. Прокладка под карбюратором не обеспечивает герметичность.
3. Дроссельная заслонка не плотно прилегает.
4. Подсасывать может также через дроссельные оси.
5. Нарушена герметичность диафрагмы демпфера дросселя, экономайзера и пускача.

Места подсоса воздуха в автомобилях с дизельными моторами:

• не герметичные трубки топливной системы низкого давления — от бака до фильтра;
• не герметичные трубки топливной системы низкого давления — от фильтра до ТНВД;
• не герметичны уплотнение приводного вала, а также ось рычага управления подачи солярки или крышка топливного насоса высокого давления (ТНВД).

Дизельные двигатели нового поколения чаще сосут воздух, чем дизель движки старого образца. Это связано с тем, что на старых двигателях использовали латунные трубки, которые обеспечивают надежный долговечный срок эксплуатации. А в новых двигателях устанавливают пластмассовые быстросъемные трубки. Понятно, что срок эксплуатации новых трубок меньше.

На автомобилях с пробегом от 150 тыс. км. износ трубок и колец трубок чаще. За счет вибрации двигателя уплотнительные кольца трубок изнашиваются, а пластмассовые трубки стираются.

Дизельная топливная система может завоздушиваться из-за повреждений как на прямой ветке, так и на обратной.

Подсос воздуха во впускной коллектор

При попадании воздуха во впускной коллектор в рабочей камере сгорания получается обедненная смесь. Датчики ДМРВ и ДАД должны учитывать воздух для правильного создания горюче-воздушной смеси. При подсосе, датчик массового расхода воздуха (ДМРВ) и датчик абсолютного давления (ДАД) не учитывают лишний попадающий воздух, что приводит к неправильному созданию смеси. Часто случает также, что в тормозной системе появляется воздух, что нарушает очень ответственный узел автомобиля. В таком случае надо проводить прокачку тормозов. В зависимости, есть АБС или нет АБС работа по прокачке воздуха отличается. Также необходимо знать, какие тормозные жидкости нельзя смешивать и сколько нужно тормозной жидкости для замены.

Из-за чего чего воздух может попадать в коллектор:

1. Механическое повреждение.
2. Перегрев двигателя, в следствие чего произошла разгерметизация соединительных элементов.
3. Частое использование жидкости для прочистки карбюратора нарушает целостность герметика и прокладки.

Как определить, откуда происходит подсос воздуха

Способы определения подсоса воздуха не трудные. Самый простой способ:

1. Открутить патрубок (подающий воздух) вместе с датчиком от патрубка корпуса воздушного фильтра.
2. Запустить двигатель.
3. Рукой закрыть узел с датчиком и смотреть на реакцию двигателя. Мотор должен заглушиться. Если двигатель не заглох, значит откуда-то еще поступает воздух, возможно будет слышно шипение подсоса.

Следующие способы заключаются в применение дымогенератора или просто закачки чистого воздуха компрессором.

О том, как это сделать, смотрите видео.

Подсос воздуха через дроссельную заслонку, что делать?

Для определения скорости и степени открытия дроссельной заслонки используется датчик расположения дроссельной заслонки. Датчик положения дроссельной заслонки или как его сокращённо называют ДПДЗ — это устройство, которое изначально было предназначено для преобразования углового положения дроссельной заслонки в напряжение постоянного тока. Этот датчик считается одним из датчиков всех систем электронного управления двигателем автомобиля с топливным впрыскиванием. После получения сигнала датчика положения дроссельной заслонки контролёром отслеживается угол, на который отклонилась дроссельная заслонка. На основании информации полученной с датчика дроссельной заслонки электронным блоком управления производится выбор режима передачи топлива.

В данной статье мы постараемся ответить такие часто задаваемые вопросы:

• Подсос воздуха через так называемую дроссельную заслонку;
• Признаки неисправности дроссельной заслонки;
• Как убрать масло в дроссельной заслонке?;
• Что делать если после чистки дроссельной заслонки поднялись обороты?;
• Чистка и регулировка дроссельной заслонки.

Неисправности дроссельной заслонки и методы их устранения

Прежде чем обсудить диагностику и признаки неисправности датчика расположения дроссельной заслонки, поговорим о значимости датчика. Датчик положения дроссельной заслонки играет огромную роль в управлении двигателем автомобиля, потому как благодаря его показаниям блоком управления производится расчёт пропорций топлива, а также корректировка момента зажигания. В случае поломки этого датчика водитель сразу получает уведомление об ошибке через блок управления. Уведомление об ошибке появляется на панели приборов, а именно вы увидите загоревшуюся лампочку — “Chek”. Обратите внимание на то, что возникшая ошибка указывает исключительно на неисправность в цепочке датчика положения дроссельной заслонки, но не может локализировать её. То есть в случае нарушения настроек датчика блок не сможет распознать ошибку.

Для устранения поломки каждому водителю необходимо знать элементарные признаки неисправности. Многие водители при сталкивании с такой проблемой решают почистить или заменить дроссельную заслонку, но после этого могут подняться обороты. Для того чтобы вернуть прежние обороты нужно отрегулировать дроссельную заслонку, а как именно это сделать мы расскажем немного позже.

Электрическая система руководства двигателем фиксирует отказы, касающиеся обрыва проводов или их замыкания. В системе зажигания и питания могут наблюдаться некие признаки неисправности. Также вследствие поломки может возникать подсос воздуха через так называемую дроссельную заслонку или подняться обороты. Обороты имеют определённые внешние признаки, но коды ошибок не помечаются в памяти электрического блока. Рассмотрим основные признаки поломок:

Устройство дроссельной заслонки

• Небольшое затруднение во время запуска двигателя;
• Чувствуются провалы или рывки во время функционирования двигателя;
• Достаточно маленькая мощность;
• Частое возникновение детонации;
• Проваливания, задерживания и подёргивания;
• Функционирование двигателя с небольшими перебоями;
• Увеличение топливного расхода;
• В системе выпускания выхлопных газов при переработке бензина возникает специфический бензиновый запах;
• Неустойчивость при функционировании двигателя, а во время работы на холодном ходу остановка;
• Иногда самовоспламеняется топливная смесь;
• Во впускном трубопроводе или глушителе слышны некие хлопки.

Если вы обнаружили, какую-то из вышеперечисленных неисправностей, но системой самодиагностики не определяется код поломки по датчику расположения дроссельной заслонки, не нужно делать поспешные выводы и менять его. В таком случае обнаруженные вами неисправности могут создаваться абсолютно другими причинами.

Теперь поговорим о том, как диагностировать подсос воздуха через дроссель. Перед тем как исправлять причины, по которым появился подсос воздуха, ознакомьтесь с последствиями. Естественно после избегания проблем с подсосом воздуха могут возникнуть неприятные последствия, а именно повысится обороты. Для того чтобы определиться происходит ли вообще подсос воздуха и его причинами проверьте такие места:

• Дроссельную заслонку и её ось;
• Форсунку холодного старта;
• Гофру за датчиком расположения дроссельной заслонки;
• Вход очистителя картерных газов, находящийся на гофре;
• Соединение дроссельной заслонки и гофры;
• Кольца форсунок;
• Выводы, через которые выходят бензиновые пары;
• Трубку вакуумного тормозного усилителя.

Ремонт дроссельной заслонки

Как проверить места, в которых может возникнуть подсос воздуха?

• При помощи солярки пролейте места посадки форсунок;
• Отсоедините ДМРВ от корпуса воздушного фильтра и прикройте его рукой. После этого гофра должна немного съёжиться и в лучшем случае из-за того что прекратился подсос воздуха двигатель заглохнет;
• Отсоедините все кроме дроссельной заслонки и закройте её рукой. После этого из-за того что прекратился подсос воздуха двигатель также должен заглохнуть;
• Опрыскивайте карбклинером места, в которых происходит подсос воздуха.

Чистка и регулировка дроссельной заслонки

Мы разобрались с тем как диагностировать подсос воздуха и теперь обсудим последствия, которые могут возникнуть. Как-то раз тут и чаще всего происходит подсос воздуха, я почистил дроссельную заслонку, но после поднялись обороты. И это достаточно популярная проблема! Довольно часто у водителей возникает такой вопрос: Почистил дроссельную заслонку, и после этого сильно поднялись обороты. Что делать?.

Итак, после того как у вас возник вопрос вроде «Я почистил, что делать дальше? У меня обороты поднялись!» волноваться не стоит. Причина, по которой у вас повысились обороты, скорее всего, заключается в неправильном регулировании. Проверку и регулирование необходимо начинать с включения зажигания. Если лампочка не загорается, то переходим непосредственно к самому датчику расположения дросселя. Здесь при помощи мультиметра необходимо провести проверку минуса. Поочерёдно прокалывайте проводки и ищите массу, но не включайте при этом зажигание. Таким же способом можно удостовериться и в исправности цепочки питания, для этого поочерёдно прокалывайте проводки. Дальше переходим к выполнению таких основных задач:

• Убедитесь, что контакты холостого хода размыкаются;
• Проверьте состояние дорожек, которые проводят ток, и плёночный резистор.

Неисправности дроссельной заслонки

На разъёме датчика размещения дроссельной заслонки найдите контакт холостого хода и посадите на него щуп мультиметра, а после передвиньте её. В случае правильного отрегулирования датчика во время движения напряжение сразу же начнёт изменяться от нуля до напряжения питания. Покрытие переменного плёночного резистора оказывает сильное влияние на беспрепятственное функционирование датчика положения дроссельной заслонки, а это очень важно для правильного восприятия данных блоком управления двигателя. Установите щуп на последний проводок и неспешно двигайте дроссельную заслонку. После этого напряжение должно медленно возрастать без каких-либо скачков и провалов.

Алгоритм регулирования:

• Снимите гофрированную трубку и проверьте состояние дроссельной заслонки;
• При помощи ватки, пропитанной бензином, протрите впускной коллектор и заслонку;
• Открутите до конца упорный винтик заслонки и резко отпустите;
• Отрегулируйте нажатие винтика и дальше щёлкайте заслонкой. После прекращения закусывания заслонки проконтрите винтик гайкой;
• Поставьте щуп мультиметра на контакт холостого хода и между упорным винтиком и заслонкой;
• Поворачивайте корпус датчика до того момента, когда напряжение начнёт меняться и откроется заслонка;
• Зафиксируйте винтики.

Приора подсос воздуха признаки

Как правильно определить симптомы подсоса воздуха двигателем и провести его полную диагностику? Подобные вопросы могут возникнуть через некоторое количество пробега автомобилем, ведь двигатель, будучи сложнейшим механизмом, подвергается колоссальной нагрузке, в результате которой он изнашивается.

Если пустить эти процессы на самотек, в итоге можно попасть на довольно-таки крупную сумму денег, выкинутую на ремонт или замену мотора.

Симптомы подсоса воздуха двигателем чаще всего однозначны, происходит падение мощности. У некоторых автовладельцев наблюдается потеря мощности на низких оборотах двигателя (у некоторых на высоких). Зависит это от типа двигателя (дизель бензин), а также ряда других причин.

Содержание

Выявляем подсос воздуха двигателем

Определить подсос бывает не так-то просто. Начать процедуру поиска этого явления нужно с осмотра шлангов и прокладок, в том числе и блока цилиндров. Некоторые авто мастера сетуют о том, что в их практике встречались подсосы воздуха даже через прокладки форсунок. Из мест, которые менее всего могут допустить подсос, можно выделить вакуумные усилители тормозов, клапана, обеспечивающие рециркуляцию воздуха в салоне авто. Итак, вы подозреваете, что у вас имеет место быть данная проблема.

Поиск осуществляется двумя распространенными методами, которые, естественно, проводятся в подкапотном пространстве. Суть первого метода заключается в том, чтобы во время работы двигателя производить опрыскивание шлангов двигателя обычной водой. По задумке, если есть подсос воздуха, при попадании воды на искомое отверстие, произойдет кратковременное снижение оборотов двигателя.

Второй метод аналогичен по своей сути. Вместо воды необходимо полить те же шланги эфиром, в этом случае обороты двигателя будут повышаться.

Как вы понимаете, точной методики определения наличия подсоса воздуха двигателем нет. Не герметичная система может принести много головной боли автовладельцу, к примеру, бортовой компьютер будет показывать массу ошибок и банальная перезагрузка тут не поможет.

Иной подход в определении подсоса воздуха

Действенным способом по определению подсоса воздуха, является измерение уровня разряжения в системе впуска, т.е. в задросельном пространстве. В идеале эти показатели должны быть ниже 300 мм ртутного столба.

Произвести замеры можно путем снятия шланга, который подключается к клапану, управляющему заслонкой циркуляции воздуха внутри салона авто. Сразу же возникает вопрос, каким прибором производить замеры?

Для этого, рекомендуется посетить магазин автозапчастей, там вам будет предложен большой выбор подобных приборов. В принципе, сделать это можно любым подходящим, но нужно учитывать его рабочий диапазон.

Если проблема не решилась

Можно попробовать решить проблему поиска с помощью парогенераторов. К слову, данное устройство отличным образом помогает определять течи и пробои в любых устройствах, которые содержат воздух. Закрываем дроссельный патрубок любой заглушкой и соединяем его с впускным коллектором.

Любая негерметичность будет с легкостью обнаружена с помощью дыма, образуемого парогенератором. В своей работе, профессиональные автомастерские используют не парогенератор, а дымогенератор.

Чаще всего, герметичность теряется в следующих комплектующих: в прокладке впускного коллектора, на ВАЗах – датчик холостого хода может стать причиной, прокладки дроссельного узла, патрубки воздушного фильтра, заглушка впускного коллектора. Как вы понимаете, определить симптомы подсоса двигателем воздуха можно своими руками. Нужно лишь немного терпения и сноровки

В последнее время, машина что-то приболела.
-Треснул паук. Резонатор и глушитель менял летом, теперь ещё и паука менять. Печаааль…
-Мне кажется пора подушки менять. Собираюсь ставить нового образца, но пока терпят.
Машина не глохла не троила, динамика и расход бензина 8.1 в норме, лишь передергивало двигатель в определенные моменты.
Думалось на свечи мои DENSO TT, которые прошли уже с момента капиталки кажется около 30 тысяч, точно не помню. Думал катушки, но разгон и общая езда во всех режимах была отличная.
Батя кинул идею о подсосе воздуха. Взял на вооружение, но и помыть дроссель для начала решил.

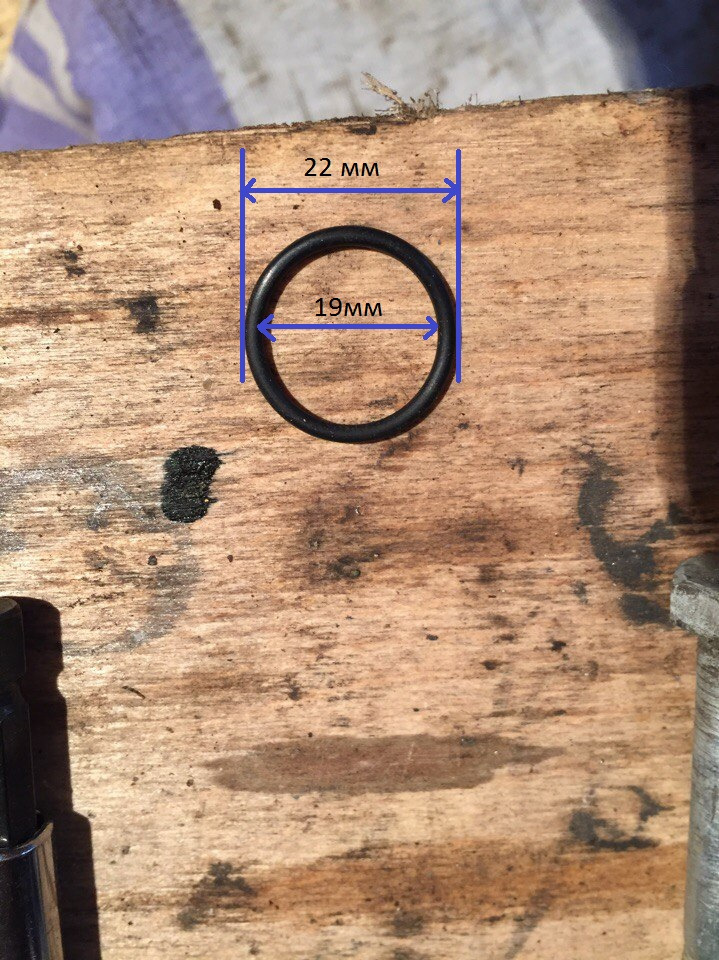

Не сильно то и грязная была, вытащил РХХ, а резинки нету, а может и вылетела пока я его снимал и не заметил этого. Искал в автозапчастях, не нашел. Зато в магазине резиновых изделий запросто нашлось и встал РХХ хоть и в натяг, зато плотно.

Собрал, троит.
Затыкаю рукой вход в короб воздушного фильтра, а машина не глохнет. Патрубок сжимается и руку засасывает всё сильнее и сильнее, машину колбасит, но не глохнет.
Тааааак. думаю я. Летом проверял так же, глохла. Шоу интуиция начинается!

Слышу шипение постороннее где-то рядом с коробом, но где не могу понять. Начал поливать все стыки, а затем и шлагни Очистителем карбюратора.
В отличии от ВД, Очиститель карбюратора не маслянит после себя, а наоборот отмывает грязь и сушит её. Так, что на мой взгляд, очистителем карбюработа — самое лучшее искать подсос.

Нашел подсос достаточно быстро, после того, как начал поливать стык ресивера и головки блока.

Думаю, ну приехали. Уж я то знаю, какого это снимать ресивер на 16 клаппаниках.
Сразу в голове начал прокручивать что мне нужно будет для ремонта, инструменты и прокладки.

— Длинная головка 1/4 на 13. 80 рублей Без нее анриал открутить болты и гайки снизу ресивера.
— Головка 1/4 на 10
— Трещотка маленькая
— Удлинители трещотки
— Отвертка крестовая
— Набор прокладок впускного ресивера 2112. 200 рублей

Как видно из названия, речь пойдет о поиске неучтенного воздуха, который в обход ДМРВ попадает во впуск, тем самым нарушая нормальную работу двигателя. Опишу несколько способов, которые испробовал. Явные симптомы наличия подсосов воздуха:
1) неустойчивая работа двигателя на ХХ;
2) ошибки типа бедная смесь;
3) потеря динамики;
4) снижение массового расхода воздуха;
4) коэффициент коррекции времени впрыска завышен и больше 1,000;
5) уменьшение шагов РХХ;
Значения типовых параметров систем впрыска Январь//BOSCH есть в интернете, я отталкивался от них. ЭБУ у меня Январь 7.2.
Нормальные значения
Массовый расход воздуха кг/час на хх 8-13.
Угол опережения зажигания грд. п.к.в. 7-17
Длительность импульса впрыска мсек 3,5-4,3
Текущее положение РХХ шаг 40+/-15
Коэффициэнт коррекции времени впрыска по сигналу ДК 1 +/-0,2

Что было у меня по факту:
Массовый расход воздуха кг/час на хх 7-9
Угол опережения зажигания грд. п.к.в. 0-7
Длительность импульса впрыска мсек 4-4,6
Текущее положение РХХ шаг 15-22
Коэффициэнт коррекции времени впрыска по сигналу ДК 1,2-1,4
Чек: бедная смесь

Начал с замера давления в топливной рампе, чтобы частично исключить топливную систему.
Рампа у меня нового образца без выносного регулятора давления топлива. Давление норма 3,8.
Открутил на торце рампы колпачек, стравил давление, выкрутил ниппель. Далее с китайского компрессора для накачки шин скрутил манометр, одел на манометр резиновый шланг (в идеале надо бензостойкий) обжал хомутом. Другой конец одел на рампу и обжал хомутом. Включил зажигание, завел — давление 3,6((( Расстроился, думал, что помирает насос. Вспомнил, что в гараже валяется старый советский ножной, механический, насос, скрутил манометр с него. Советский манометр показал 3,8, при перегазовках примерно до 4. Насос топливной системы в норме.
