Схема включения стоп сигналов ваз 2110

1 – аккумуляторная батарея;
2 – выключатель зажигания;
3 – реле зажигания;
4 – свечи зажигания;
5 – модуль зажигания;
6 – контроллер;
7 – датчик положения коленчатого вала;
8 – задающий диск;
А – устройства согласования

Схема бесконтактной системы зажигания на Лада

1 – катушка зажигания;
2 – датчик-распределитель зажигания;
3 – свечи зажигания;
4 – коммутатор;
5 – выключатель зажигания;

Включение очистителя и омывателя заднего стекла — схема

1 – электродвигатель омывателя;
2 – монтажный блок;
3 – выключатель зажигания;
4 – переключатель очистителя и омывателя заднего стекла; 5 – моторедуктор очистителя заднего стекла;
К6 – дополнительное реле;
А – к источникам питания;
В – порядок условной нумерации штекеров в колодке моторедуктора

Схема системы автоматического управления отопителем

1 – электродвигатель вентилятора;
2 – дополнительный резистор;
3 – контроллер;
4 – монтажный блок;
5 – выключатель зажигания;
6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции;
8 – клапан рециркуляции;
9 – микромоторедуктор привода заслонки отопителя;
А – к выключателю освещения приборов;
В – к источникам питания

Электросхема оборудования автомобиля ВАЗ-21102

1 — блок-фара 35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов 36 — выключатель зажигания
3 — выключатель света заднего хода 37 — монтажный блок
4 — электродвигатель вентилятора системы охлаждения двигателя 38 — выключатель клапана рециркуляции
5 — звуковой сигнал 39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери 40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников 41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А 42 — лампа освещения вещевого ящика
9 — стартер 43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея 44 — прикуриватель
11 — генератор 45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла 46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости 47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери 48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери 49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости 50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла 51 — розетка для переносной лампы
18 — клапан рециркуляции 52 — часы
19 — микромоторедуктор привода заслонки отопителя 53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя 54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника 55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери 56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери 57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей 58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя 59 — плафон направленного света
26 — датчик уровня тормозной жидкости 60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери 61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения 62 — выключатель в стойке передней двери
29 — комбинация приборов 63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света 64 — наружный задний фонарь
31 — контрольная лампа противотуманного света 65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла 66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла 67 — фонарь освещения багажника
34 — подрулевой переключатель

Схема оборудования с карбюраторным двигателем на ВАЗ 2110

1 – блок-фара 37 – комбинация приборов
2 – датчик износа колодок передних тормозов 38 – выключатель заднего противотуманного света
3 – датчик включения электродвигателя вентилятора 39 – контрольная лампа противотуманного света
4 – электродвигатель вентилятора системы охлаждения двигателя 40 – контрольная лампа обогрева заднего стекла
5 – звуковой сигнал 41 – часы
6 – генератор 42 – выключатель обогрева заднего стекла
7 – датчик уровня масла 43 – подрулевой переключатель
8 – блок управления электромагнитным клапаном карбюратора 44 – колодка для переключения проводов при установке блок-фар другого типа
9 – контроллер отопителя 45 – выключатель освещения приборов
10 – выключатель клапана рециркуляции 46 – выключатель зажигания
11 – лампа подсветки рычагов управления отопителем 47 – колодки для подключения жгута проводов очистителей фар
12 – коммутатор 48 – розетка для переносной лампы
13 – концевой выключатель карбюратора 49 – плафон направленного света
14 – датчик контрольной лампы давления масла 50 – выключатель сигнала торможения
15 – свечи зажигания 51 – плафон освещения салона
16 – электромагнитный клапан карбюратора 52 – блок бортовой системы контроля
17 – датчик указателя температуры охлаждающей жидкости 53 – датчик указателя уровня топлива
18 – распределитель зажигания 54 – выключатель аварийной сигнализации
19 – катушка зажигания 55 – датчик ремня безопасности водителя
20 – стартер 56 – прикуриватель
21 – электродвигатель вентилятора отопителя 57 – лампа подсветки пепельницы
22 – дополнительный резистор электродвигателя отопителя 58 – выключатель лампы освещения вещевого ящика
23 – датчик скорости 59 – колодка для подключения бортового компьютера
24 – выключатель света заднего хода 60 – лампа освещения вещевого ящика
25 – микромоторедуктор привода заслонки отопителя 61 – боковой указатель поворота
26 – клапан рециркуляции 62 – выключатель в стойке передней двери
27 – датчик уровня тормозной жидкости 63 – выключатель в стойке задней двери
28 – колодки для подключения электродвигателя омывателя заднего стекла 64 – выключатель контрольной лампы стояночного тормоза
29 – аккумуляторная батарея 65 – фонарь освещения багажника
30 – электродвигатель омывателя ветрового стекла 66 – датчик температуры воздуха в салоне
31 – датчик уровня омывающей жидкости 67 – наружный задний фонарь
32 – датчик уровня охлаждающей жидкости 68 – внутренний задний фонарь
33 – электродвигатель очистителя ветрового стекла 69 – фонарь освещения номерного знака
34 – монтажный блок 70 – колодка для подключения элемента обогрева заднего стекла
35 – колодки для подключения жгута предупредительного света 71 – колодка для подключения дополнительного сигнала торможения
36 – переключатель наружного освещения

Схема соединений системы управления двигателем 2111 с распределенным впрыском топлива под нормы токсичности России автомобиля ВАЗ-21102

1 – форсунки 15 – датчик положения дроссельной заслонки
2 – свечи зажигания 16 – датчик температуры охлаждающей жидкости
3 – модуль зажигания 17 – CO-потенциометр (на автомобилях с модифицированной системой управления не устанавливается, регулировка СО производится с помощью прибора DST-2 через колодку диагностики)
4 – колодка диагностики 18 – регулятор холостого хода
5 – контроллер (с 2000 года выпускается модификация системы с контроллерами М1.5.4N или «Январь-5.1») 19 – датчик детонации
6 – электродвигатель вентилятора системы охлаждения 20 – датчик положения коленчатого вала
7 – колодка, присоединяемая к жгуту проводов панели приборов 21 – датчик скорости автомобиля
8 – главное реле 22 – блок управления иммобилайзера
9 – предохранитель, соединенный с главным реле 23 – индикатор состояния иммобилайзера
10 – реле электровентилятора 24 – электробензонасос с датчиком уровня топлива
11 – предохранитель, соединенный с реле электровентилятора 25 – датчик контрольной лампы давления масла
12 – реле электробензонасоса 26 – датчик указателя температуры охлаждающей жидкости
13 – предохранитель, соединенный с реле электробензонасоса 27 – датчик уровня масла
14 – датчик массового расхода воздуха 28 – датчик детонации (устанавливается на автомобилях с модифицированной системой управления)

Схема электрооборудования ВАЗ-2110 карбюратор

Схема электрооборудования ВАЗ-2110 (карбюраторная версия)

1. – блок-фары;
2. – датчик износа колодок передних тормозов;
3. – датчик включения электродвигателя вентилятора;
4. – электродвигатель вентилятора системы охлаждения двигателя;
5. – звуковой сигнал;
6. – генератор;
7. – датчик сигнализатора недостаточного уровня масла;
8. – блок управления электромагнитным клапаном карбюратора;
9. – контроллер отопителя;
10. – выключатель клапана рециркуляции;
11. – лампа подсветки рукоятки регулятора направления потоков воздуха;
12. – коммутатор;
13. – концевой выключатель карбюратора;
14. – датчик сигнализатора недостаточного давления масла;
15. – свечи зажигания;
16. – электромагнитный клапан карбюратора;
17. – датчик указателя температуры охлаждающей жидкости;
18. – датчик-распределитель зажигания;
19. – катушка зажигания;
20. – стартер;
21. – электродвигатель вентилятора отопителя;
22. – дополнительный резистор электродвигателя отопителя;
23. – датчик скорости;
24. – выключатель света заднего хода;
25. – микромоторедуктор привода заслонки отопителя;
26. – клапан рециркуляции;
27. – датчик сигнализатора недостаточного уровня тормозной жидкости;
28. – колодки для подключения электродвигателя омывателя заднего стекла;
29. – аккумуляторная батарея;
30. – электродвигатель омывателя ветрового стекла;
31. – датчик сигнализатора недостаточного уровня омывающей жидкости;
32. – датчик сигнализатора недостаточного уровня охлаждающей жидкости;
33. – моторедуктор очистителя ветрового стекла;
34. – монтажный блок;
35. – колодк для подключения жгута предупредительного света;
36. – переключатель ламп наружного освещения;
37. – комбинация приборов;
38. – выключатель фонарей заднего противотуманного света;
39. – лампа сигнализатора фонарей противотуманного света;
40. – лампа сигнализатора элемента обогрева заднего стекла;
41. – часы;
42. – выключатель элемента обогрева заднего стекла;
43. – подрулевой переключатель;
44. – колодка дляпереключения проводов при установке блок-фар другого типа;
45. – регулятор ламп освещения приборов;
46. – выключатель зажигания;
47. – колодки для подключения жгута проводов очистителей фар;
48. – розетка для переносной лампы;
49. – плафон индивидуального освещения салона;
50. – выключатель стоп-сигнала;
51. – плафон освещения салона;
52. – блок бортовой системы контроля;
53. – датчик указатель уровня топлива;
54. – выключатель аварийной сигнализации;
55. – датчик ремня безопасности водителя;
56. – прикуриватель;
57. – лампа подсветки пепельницы;
58. – выключатель лампы освещения вещевого ящика;
59. – колодка для подключения бортового компьютера;
60. – лампа освещения вещевого ящика;
61. – боковые указатели поворота;
62. – выключатели в стойках передних дверей;
63. – выключатели в средних стойках;
64. – выключатель лампы сигнализатора включения стояночного тормоза;
65. – фонарь освещения багажника;
66. – датчик температуры для системы отопления;
67. – наружные задние фонари;
68. – внутренние задние фонари;
69. – фонари освещения номерного знака;
70. – элемент обогрева заднего стекла;
71. – колодка для подключения дополнительного стоп-сигнала.

В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одной точке

Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются(за исключением системы управления двигателем) только наличием очистителя и омывателя двери задка.

Про устройство и эксплуатацию автомобиля

Схема подключения стоп сигнала ваз 2110. Освещение и световая сигнализация. Как нужно и как нельзя проверять потенциал «0 Вольт»

На ВАЗ 2110, как и на других моделях автомобилей, стоп сигналы отыгрывают важную функцию по предупреждению других участников дорожного движения о торможении или снижении скорости. Если на ВАЗ 2110 не горят стоп сигналы, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В данном случае не стоит сразу же везти авто в мастерскую, ведь чаще всего найти причину такой поломки и устранить ее удается самостоятельно. Чтобы справиться с такой проблемой своими силами, важно разобраться, по какой схеме работают стоп сигналы на ВАЗ 2110.

Впоследствии кажется, что это слово непристойно на многих языках, и имя изменено на Ладу. После распада СССР «АВТОВАЗ» пережил глубокий кризис, и только крупная реструктуризация компании позволила автопроизводителю возобновить и расширить производство в середине 1990-х годов. Расходомер предназначен для измерения совокупного расхода топлива и расхода топлива для машин, потребляющих жидкое топливо, таких как автомобили, тракторы, грузовики, комбайны, стационарные горелки и т.д. расходомер может работать как под давлением, так и при разгрузке, так что он может быть установлен в удобном месте на топливной магистрали. Количество потребляемых объемов топлива регистрируется с помощью электромеханического счетчика, установленного в коробке раздаточного устройства. Выход предназначен для подключения к электронному блоку измерения измерения. Расходомер может использоваться только для технологического и внутреннего контроля. СХЕМА ВКЛЮЧЕННЫХ ПЕРВИЧНЫХ ТРАНСФОРМАТОРОВ и описание ИЗМЕРИТЕЛЬНОГО АППАРАТА. . Рис. 3 Основные схемы подключения топливной системы без топлива.

Схема работы стоп сигналов

Стопы на автомобилях ВАЗ работают по одинаковой, достаточно простой схеме. Главным элементом данного узла считается датчик, отвечающий за включение стоп сигнала. Когда срабатывает датчик, в задней части авто загораются лампы стопов. При прекращении торможения лампа перестает светиться. Если на ВАЗ 2110 не горят стоп сигналы, первым делом нужно убедиться, что лампы не перегорели. Схема стоп сигналов работает следующим образом: напряжение от аккумуляторной батареи направляется на выключатель стопов, замыкание которого позволяет току проходить через нить накаливания ламп, подключенных друг к другу. Затем напряжение отправляется на минус аккумулятора, что позволяет лампам загореться.

Дальнейшее изучение требуется при изменении типа топлива и условий эксплуатации. После подключения топливного манометра к манометру, вентиляция должна выполняться фильтром с учетом вышеописанных инструкций по эксплуатации машины. Деаэрация обычно выполняется один раз после установки расходомера.

Рисунок 4 Электрическая схема измерительной аппаратуры. Пятое колесо установлено на задней части транспортного средства. С одной стороны колеса закрепляется тахогенератор 2, а с другой – преобразователь дороги 3. Преобразователь состоит из постоянного магнита, который вращается вместе с колесом и неподвижным гербом. Постоянный магнит управляет положением контактов с гергоном.

На большинстве старых автомобилей ВАЗ датчик стоп сигналов находится в области магистрали тормозной системы. При этом процесс замыкания контактов осуществлялся посредством повышения давления воздуха или жидкости в системе. Главный недостаток подобного подключения заключался в загорании ламп стоп сигнала вместе с тормозными колодками, когда автомобиль начинал замедляться. На современных моделях, таких как ВАЗ 2110, датчик стопа подключен к педали тормоза. Это позволило добиться включения лампы именно в момент нажатия водителем на тормоз. Такая конструкция подключает стоп сигналы в момент выбора свободного хода педали тормоза, до того, как начнется замедление.

На входе блока подается сигнал 2 тахогенератора, и выход блока подключается к генератору. На входе блока импульсы принимаются от преобразователя 3, которые управляют работой блока. Перед началом измерений необходимо зарядить устройство. Дорога проходила при движении на максимальной скорости, а скорость автомобиля определялась сигналом от трекера. Подсчитайте импульсы, записанные на осциллографической полосе, с момента достижения максимальной скоростью до конечной точки измерения и остановки осциллографа.

Втулка шкива

Затем путь вычисляется по формуле. Однако, если устройство отслеживания присутствует, необходимо только назначить импульс от трекера на сколько. Прикрепления для ПП. Прикрепляется к бамперу. И к нему прикреплено колесо отслеживания.

Метод проведения измерений

Причины неработающего стоп сигнала

Если на ВАЗ 2110 не горит стоп сигнал, первым делом нужно проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальных ламп. Затем берем контрольную лампу и проверяем, присутствует ли питание на датчике стопа. Если во время такой проверки контрольная лампа не горит, значит, предохранитель вышел из строя или произошел обрыв провода, идущего к выключателю стоп сигналов от предохранителя. При такой проверке важно убедиться в том, что питание подается на предохранитель и направляется от него. При необходимости производим замену оборванного или прогоревшего провода, устраняем нарушенные контакты в соединительной цепи, ведущей к датчику или предохранителю. Если питание присутствует на одном из выводов, можно демонтировать оба провода и соединить их медным проводом. В данном случае сигнальные лампы загорятся.

Если в ходе проверки лампы загорелись, то можно говорить о неисправности датчика. Такая запчасть ремонту не подлежит, поэтому ее необходимо заменить. Если оказалось, что датчик работает, значит, нужно искать обрыв в проводке или неисправность ламп. При этом берем контрольную лампу и проверяем, присутствует ли питание на штекере, отвечающем за работу задних фонарей. Если питание подается, вероятнее всего, что на ВАЗ 2110 не работают стоп сигналы из-за неисправных ламп. При отсутствии питания нужно найти обрыв цепи или плохой контакт в системе между выключателем стопа и сигнальной лампой. Бывает так, что предохранитель установлен новый, но он сразу перегорает. В данном случае можно говорить о присутствии короткого замыкания, которое нужно найти и устранить.

Инструкции по ремонту неисправностей в системе освещения лада 2110, порядок сборки и разборки фар и замены ламп лада 2111, регулировка фар ваз 2111, ваз 2112, ваз 2110. Наружное и внутреннее освещение Детали системы освещения автомобиля Ваз 2110, Ваз 2111, Ваз 2112 ремонт электрооборудования освещение, дефектовка

Лампы стоп-сигнала и света заднего хода, освещение салона и багажника Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Схема включения наружного освещения

1 – лампы габаритного света в блок-фарах
2 – монтажный блок
3 – переключатель наружного освещения
4 – выключатель зажигания
5 — контрольная лампа наружного освещения в комбинации приборов
6 – лампы габаритного света в наружных задних фонарях
7 — лампы стоп-сигнала во внутренних задних фонарях
8 — фонари освещения номерного знака
9 — выключатель освещения приборов
10 — выключатель света заднего хода
11 – выключатель стоп-сигнала
12 — блок бортовой системы контроля
13 — лампы света заднего хода во внутренних задних фонарях

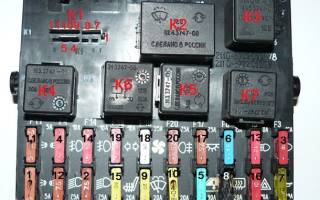

К1 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле)
А – к источникам питания
В — к лампам освещения приборов

Передние лампы габаритного света расположены в блок-фарах, задние – в наружных задних фонарях (на крыльях автомобиля ваз 2111). Лампы стоп-сигнала и света заднего хода – во внутренних задних фонарях на крышке багажника. (Снятие выключателя стоп-сигнала см. Снятие вакуумного усилителя и педального узла тормоза). Фонари подсветки номерного знака расположены на бампере.

Габаритный свет включен, если нажат переключатель наружного освещения. Лампы габаритного света ваз 2112 и стоп-сигнала запитаны через реле К1 контроля исправности ламп в монтажном блоке. Если какая-либо из ламп перегорит или нарушится контакт в патроне или питающей цепи, в блоке контроля загорается соответствующий индикатор. Если реле контроля ламп нет, вместо него должны стоять перемычки, иначе лампы гореть не будут.

Лампы фонарей освещения номерного знака включаются одновременно с наружным освещением, но подключены в обход реле контроля, поэтому их исправность не диагностируется.

Лампа подсветки ваз 2110 вещевого ящика включается при включенном зажигании выключателем под крышкой ящика.

Напряжение к выключателям ламп плафона освещения салона и индивидуального плафона водителя подается также при включении зажигания ваз 2110. Кроме того, лампа освещения салона загорается, если открыта одна из дверей и переключатель плафона находится в соответствующем положении. Через несколько секунд после закрывания двери яркость свечения лампы уменьшается, и она гаснет. Этим управляет блок индикации бортовой системы контроля.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость ламп подсветки регулируется реостатом на панели приборов ваз 2111.

Лампы фонарей заднего хода загораются, если включено зажигание ваз 2112 и замкнут выключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Освещение автомобиля Ваз 2110, Ваз 2111, Ваз 2112

Схема освещения

Фары и освещение Ваз 2110, Ваз 2111, Ваз 2112

Снятие и установка фар

Разборка и сборка блок фары, замена ламп Ваз 2110, Ваз 2111, Ваз 2112

Гидрокорректор фары

Гидрокорректор фар Ваз 2110, Ваз 2111, Ваз 2112

Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фар Ваз 2110, Ваз 2111, Ваз 2112

Регулировка положения фар

Регулировка фар автомобилей Ваз 2110, Ваз 2111, Ваз 2112

Наружное и внутреннее освещение

Лампы стоп-сигнала и света заднего хода, освещение салона и багажника Ваз 2110, Ваз 2111, Ваз 2112

Указатели поворота

Указатели поворота Ваз 2110, Ваз 2111, Ваз 2112

Противотуманные фары

Замена фонаря габаритного и противотуманного света Ваз 2110, Ваз 2111, Ваз 2112

Замена бокового указателя поворота

Снятие и установка бокового указателя поворота Ваз 2110, Ваз 2111, Ваз 2112

Замена выключателя фонарей заднего хода

Снятие и установка выключателя фонарей заднего хода Ваз 2110, Ваз 2111, Ваз 2112

Замена фонарей заднего хода и стоп-сигнала

Снятие и установка фонаря стоп сигнала и света заднего хода Ваз 2110, Ваз 2111, Ваз 2112

Замена освещения заднего номерного знака

Снятие и установка плафона освещения заднего номерного знака Ваз 2110, Ваз 2111, Ваз 2112
