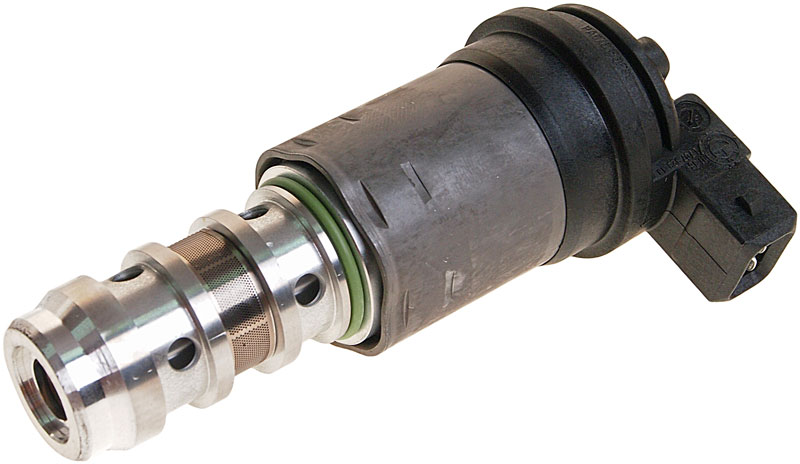

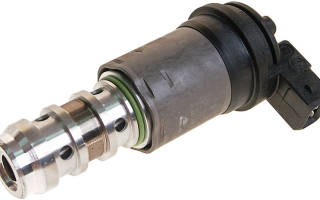

Клапан электромагнитный: устройство и принцип работы

На всех типах автомобилей, автобусов, тракторов и спецтехники широко применяются устройства управления потоками жидкостей и газов — электромагнитные клапаны. О том, что такое электромагнитные клапаны, как они устроены и работают, и какое место занимают в автотракторной технике — читайте в этой статье.

Что такое электромагнитный клапан, и где он применяется?

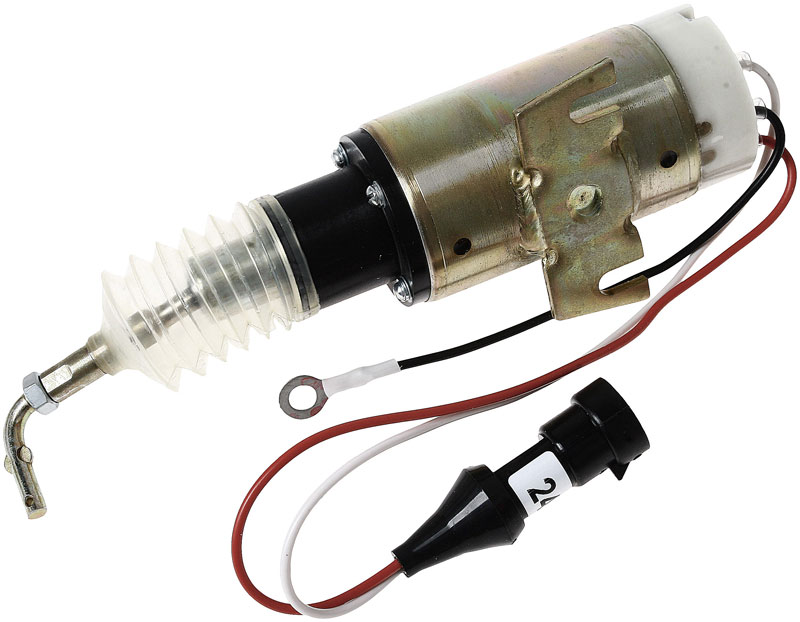

Электромагнитный клапан — электромеханическое устройство для дистанционного управления потоками газов и жидкостей.

В автотракторной технике электромагнитные клапаны применяются в различных системах:

– В пневматической системе;
– В гидравлической системе;
– В топливной системе;
– Во вспомогательных системах — для дистанционного управления агрегатами трансмиссии, самосвальной платформой, навесными агрегатами и другими устройствами.

При этом электромагнитные клапаны решают две основных задачи:

– Управление потоками рабочей среды — подача сжатого воздуха или масла на различные агрегаты в зависимости от режима работы системы;
– Отключение подачи рабочей среды в аварийных ситуациях.

Данные задачи решаются различными по типам и конструкции электромагнитными клапанами, о чем необходимо рассказать подробнее.

Типы электромагнитных клапанов

В первую очередь электромагнитные клапаны делятся на две группы по типу рабочей среды:

– Воздух — пневматические клапаны;
– Жидкости — клапаны для топливной системы и различных по назначению гидравлических систем.

По количеству потоков рабочей среды и особенностям работы клапаны делятся на два типа:

– Двухходовые — имеют только два патрубка.
– Трехходовые — имеют три патрубка.

В двухходовых клапанах предусмотрено два патрубка — впускной и выпускной, между ними рабочая среда протекает только в одном направлении. Между патрубками находится клапан, который может открывать или перекрывать поток рабочей среды, обеспечивая ее подачу к агрегатам.

В трехходовых клапанах предусмотрено три патрубка, которые могут соединяться друг с другом в различных комбинациях. Например, в пневматических системах часто используются клапаны с одним впускным и двумя выпускными патрубками, и при различных положениях управляющего элемента сжатый воздух от впускного патрубка может подаваться на один из выпускных патрубков. С другой стороны, в клапанах ЭПХХ (экономайзера принудительного холостого хода) присутствует один выпускной и два впускных патрубка, которые обеспечивают подачу нормального атмосферного и пониженного давления на систему холостого хода карбюратора.

Двухходовые клапаны делятся на два типа по положению управляющего элемента при обесточивании электромагнита:

– Нормально открытые (НО) — клапан открыт;
– Нормально закрытые (НЗ) — клапан закрыт.

По типу привода и управления клапаны делятся на два типа:

– Клапаны прямого действия — управление потоком рабочей среды осуществляется только силой, развиваемой электромагнитом;
– Пилотные электромагнитные клапаны — управление потоком рабочей среды осуществляется частично за счет использования давления самой этой среды.

В автомобилях и тракторах чаще всего применяются более простые по конструкции клапаны прямого действия.

Также клапаны отличаются рабочими характеристиками (напряжением питания 12 или 24 В, условный проход и другие) и конструктивными особенностями. Отдельно стоит упомянуть о клапанах, которые могут собираться в блоки по 2-4 штуки — они благодаря определенному положению патрубков и крепежных элементов (проушин) могут объединяться в единую конструкцию с большим числом впускных и выпускных патрубков.

Общее устройство и принцип действия электромагнитных клапанов

Все электромагнитные клапаны, независимо от типа и назначения, имеют принципиально одинаковую конструкцию, и в них есть несколько основных компонентов:

– Электромагнит (соленоид) с якорем той или иной конструкции;
– Управляющий/запорный элемент (или элементы), соединенные с якорем электромагнита;
– Полости и каналы для потоков рабочей среды, соединенные со штуцерами или патрубками на корпусе; – Корпус.

Также клапан может нести на себе различные вспомогательные элементы — устройства для регулировки натяжения пружин или хода управляющего устройства, сливные штуцеры, рукоятки для ручного управления потоками рабочей среды, выключатели для управления другими устройствами в зависимости от состояния клапана, фильтры и т.д.

Клапаны делятся на три группы по типу и конструкции управляющего элемента:

– Золотниковые — управляющий элемент выполнен в виде золотника, который может распределять потоки рабочей среды по каналам;
– Мембранные — управляющий элемент выполнен в виде эластичной мембраны;
– Поршневые — управляющий элемент выполнен в виде поршня, прилегающего к седлу.

При этом в клапане может быть один, два или более управляющих элементов, соединенных с одним якорем электромагнита.

Принцип работы электромагнитного клапана очень прост. Рассмотрим работу наиболее простого двухходового мембранного нормально закрытого клапана, используемого в системах подачи топлива. Когда клапан обесточен, якорь под действием пружины прижат к мембране, которая перекрывает канал и предотвращает поступление жидкости дальше по системе. При подаче тока на электромагнит в его обмотке возникает магнитное поле, за счет чего якорь втягивается внутрь — в этот момент мембрана, которая больше не прижимается якорем, под действием давления рабочей среды поднимается и открывает канал. При последующем снятии тока с электромагнита якорь под действием пружины вернется в первоначальное положение, прижмет мембрану и перекроет канал.

Двухходовые клапаны работают аналогичным образом, однако в них вместо мембраны используются либо золотники, либо управляющие элементы поршневого типа. Для примера рассмотрим конструкцию и работу клапана ЭПХХ карбюраторных автомобилей. При обесточенном электромагните якорь под действием пружины поднят вверх, и запорным элементом закрывает верхний штуцер, соединяя боковой и нижний (атмосферный) штуцеры — в этом случае на пневмоклапан ЭПХХ подается атмосферное давление, он закрыт и система холостого хода карбюратора не работает. При подаче тока на электромагнит якорь втягивается, преодолевая усилие пружины, закрывает нижний штуцер, одновременно открывая верхний, который связан с впускной трубой двигателя (где наблюдается пониженное давление) — в этом случае на пневмоклапан ЭПХХ подается разрежение, он открывается и включает в работу систему холостого хода.

Электромагнитные клапаны очень надежны и неприхотливы в работе, они обладают значительным ресурсом (до нескольких сотен тысяч срабатываний), и, как правило, не требуют специального обслуживания. Однако при возникновении неисправности любой клапан необходимо как можно скорее заменить — только в этом случае будут обеспечиваться необходимые эксплуатационные характеристики и безопасность транспортного средства.

Разновидности и принцип действия впускных клапанов

Подачу воды в стиральную машину осуществляет впускной клапан. Это электромеханическое устройство основой которого является электромагнит и эластичная мембрана.

1. Конфигурации впускных клапанов

Здесь мы рассмотрим несколько самых распространенных неисправностей: стиральная машина не забирает порошок (моющее средство), вода не заливается совсем, вода не заливается в некоторых режимах программы.

Существует много конфигураций впускных клапанов: от единичных, предназначенных для подачи холодной и горячей воды, до устройств более сложной сборки, состоящих из трех и более отдельно управляемых клапанов, объединенных в один блок для регулирования подачи воды из одного входного отверстия на несколько выходных.

Резьба всех входных отверстий имеет один и тот же размер, однако размеры соединений шлангов, ведущих от клапана, могут отличаться. Кроме того, используются разнообразные крепежные скобы, углы выхода которых либо располагаются в линию (классифицируются как клапаны с углом 180°°), либо обращены вниз (классифицируются как клапаны с углом 90°). Принцип действия электромеханического клапана описан ниже и справедлив для всех клапанов данного типа.

2. Принцип действия клапана стиральной машины

Катушка с сопротивлением от 3000 до 5000 Ом (3 до 5 тысяч кОм), под напряжением (т.е. подключенная к сети), создает сильное магнитное поле в центре. Это поле притягивает к катушке мягкий металлический сердечник-шток и удерживает его в этом положении до тех пор, пока на катушку подается электрический ток. Когда напряжение отключается (при обесточивании), пружина, расположенная в верхней части паза штока, приводит его в исходное положение.

Обесточенный клапан (в нерабочем положении – без подачи напряжения). При отсутствии подачи напряжения на катушку (A) пружина (C) плотно прижимает мягкий металлический сердечник (B) к центру отверстия эластичной мембраны. Так как в камере (D) только атмосферное давление а давление воды, по крайней мере, 2 атмосферы (немного выше), давление действует на верхнюю часть мембраны, при этом плотно ее закрывая. Чем больше давление воды, тем сильнее клапан прижимает мембрану, таким образом, не позволяя протекать воде.

Давление на верхнюю часть мембраны, оказывается, через небольшое сливное отверстие (E), обозначенное на схеме. Очень важно не заграждать это маленькое отверстие. Несмотря на то, что отверстие очень маленькое, оно играет важную роль в правильном функционировании данного типа клапанов, управляемых давлением.

Включенный клапан (подается напряжение). Когда напряжение подается на катушку, возникает магнитное притяжение, превышающее силу пружины (C), в результате чего шток выталкивается в середину катушки. Благодаря этому открывается центральное отверстие мембраны, и возникает неравномерное давление. Это давление поднимает эластичную мембрану, и вода может набираться в камеру (D), т.е. происходит подача воды. Воде легче поднять мембрану, чем уравновесить давление, проникнув через очень маленькое сливное отверстие. Любое увеличение или закупорка этого важного отверстия приведет к неисправности клапана.

Главные преимущества клапанов данного типа:

• чем больше давление на клапан, тем сильнее он закрывается;
• относительно низкая стоимость;
• очень надежные;
• в случае поломки легко заменить.

3. Характерные недостатки, на которые стоит обратить внимание

1. Так же, как и в случаях с домашними кранами, седло клапана изнашивается и позволяет протекать небольшому количеству воды, даже если впускной клапан обесточен. Это приводит к тому, что неиспользуемая стиральная машина наполняется. Если оставить кран подачи воды в машинку включенным на длительное время, она переполнится и затопит помещение.
2. Обесточенный клапан не возвращает шток в нормальное исходное/закрытое положение. Эта проблема приводит к переполнению машины и сильному затоплению. Примечание: Выключение машины не поможет избежать переполнения в таких случаях. Требуется полное отключение питания и водоснабжения, а в случае 1 потребуется полная замена впускного клапана.
3. Клапан не позволяет набираться воде вследствие разомкнутой цепи катушечной обмотки.
4. Клапан не пропускает воду вследствие того, что фильтр на входе засорен. Осторожно извлеките и прочистите его. Следите за тем, чтобы даже самые маленькие частицы не попадали через фильтр, так как они могут заблокировать сливное отверстие в клапане.

Впускные клапаны бывают разных размеров и форм – одиночные, двойные и тройные клапаны или комбинация всех трех видов. В двойных и тройных клапанах каждая катушка управляет одним выходом из общего входа. К сожалению, в результате неисправности одной катушки или одного выхода необходимо полностью заменить весь узел клапана, так как отдельные запасные части не продаются.

4. Определение возможных неисправностей

В данном теоретическом примере машина загружена бельём, и выбрана программа, но стиральная машина не набирает воду. Перемещение таймера/командоаппарата в режим откачивания подтвердит, что питание включено, и блокирование дверцы сработало.

• Шаг 1. Повторно выберите программу, чтобы удостовериться, что изначально машина была настроена и включена правильно.
• Шаг 2. Если машина была правильно настроена, это будет еще одним подтверждением того, что вода для стирки не набирается, не смотря на то, что машина включена в сеть.
• Шаг 3. Как бы очевидно это не было, но многие мастера, приехав по вызову для ремонта стиральной машины, просто обнаруживали, что кран на машинку был выключен. Обычно хозяева на это отвечают, что краны «вообще не выключаются», но в этот раз, видимо, кто-то из нерадивых домочадцев или невинный водопроводчик сделали это. В таком случае стоит напомнить важнейшее правило: все автоматические стиральные и посудомоечные машины должны быть ОТКЛЮЧЕНЫ от автономных кранов, если они не используются. Это может показаться бессмысленным, но цель проста. Если вдруг впускной патрубок расколется или впускной клапан неправильно закроется, помещение подвергнется затоплению. Между тем, если бы краны выключались каждый раз, когда машиной не пользуются, этого не произошло бы.
• Шаг 4. Открутив шланг от клапана, легко проверить поломку, включая и выключая кран, к которому он подсоединен, при этом удостоверьтесь, чтобы свободный конец шланга был расположен в соответствующей емкости. Причиной отсутствия потока воды могут быть неисправный кран или ручка крана, или внутренняя поломка шланга подачи воды. Некоторые производители машин предоставляют резиновые уплотнители для входного шланга со встроенным металлическим или сетчатым фильтром. В инструкции по эксплуатации от производителя рекомендуется установить две кольцевые прокладки, поставляемые вместе с фильтрами, на конце шланга подачи воды в качестве первого ряда фильтров клапана. Отвинтите шланг подачи воды от крана и проверьте, использовались ли эти кольцевые прокладки при первоначальной установке. При необходимости прочистите их или установите новые.
• Шаг 5. Можно осуществить проверку водозаборного фильтра водяного клапана, когда шланг будет извлечен на этапе 4. Убедитесь, что никакие частички не проникли через сетчатый фильтр на клапан. Тщательно очистите фильтр от осадков и мусора и т.д., и замените. Примечание: Чтобы извлечь фильтр, осторожно возьмите его за центр щипцами и оттяните от основной части клапана.
• Шаг 6. Удостоверьтесь, что давление воды на клапан достаточное, чтобы обеспечить работу клапана.
• Шаг 7 и 8. Если впускной клапан включен, когда в машине нет воды, регистрируется неисправность системы давления воды, которую необходимо проверить. Если клапан отключен, когда в машине нет воды, скорее всего, неисправность в клапане. Чтобы заменить клапан, извлеките фиксирующие винты и отсоедините внутренние шланги от клапана.

Пометив провода и соединения на клапане, извлеките их и замените новым узлом, подсоединив шланги и провода в обратном порядке.

Нет ГРМ — нет проблем или электронный актуатор вместо кулачка и распредвала

Хочется порадовать наших читателей чем- нибудь интересным в эти новогодние дни. Вот и решили рассказать вам о новых веяниях в двигателестроении. Прогресс не стоит на месте и вот уже инжекторные двигатели вытеснили моновпрыск, не говоря уже про карбюраторные.

А современные дизели невозможно представить без одной из следующих систем: Common Rail или насос-форсунка (индивидуальная насосная секция). Управляются все они соленоидами, получающими команду от блока управления, ежесекундно суммирующего множество данных от различных датчиков. Соленоиды способны обеспечить открытие/ закрытие клапанов управления данных деталей на всех режимах работы двигателя включая наиболее скоростные 6000 об/мин и более. Сказанное выше означает то, что современные автомобильные компьютеры способны обрабатывать достаточный объем информации, а пара электромагнит – механический клапан способны надежно работать при больших скоростях: 50 срабатываний в секунду и более.
И тут на горизонте всплывает вопрос, почему же мы все еще используем механический привод там, где уже возможно применение электромагнитного соленоида. Читатель спросит: «да где же?» и возможно сильно удивится, услышав ответ: «в ГРМ». Вы не удивлены?
Должно сказать следующее, что отдаленное подобие таких систем уже давно и довольно надежно работает в топливных системах двигателей “Perkins” и “CАТ”. Это электронно управляемые насос- форсунки с гидравлическим приводом (HEUI). Ну, нет там привода от кулачкового вала, как в других двигателях с индивидуальными насосными секциями или насос-форсунками. Нет и все. И ведь работает…
Перечислим основные минусы стандартного газораспределительного механизма:
Первое: жесткая привязка конструкции: например, если ГРМ двигателя рассчитан на четырехтактный цикл, он не может работать по двухтактному циклу.
Второе: для разных режимов работы двигателя (прежде всего скорости вращения коленвала) существует свой оптимальный состав топливовоздушной смеси, свои правильные моменты открытия и закрытия клапанов. В настоящее время эта проблема решается с помощью механизма изменения фаз газораспределения (VTEC): весь распредвал слегка поворачивается относительно шестерни привода ГРМ и все моменты открытия и закрытия клапанов смещаются от нулевого угла вперед или назад. Проблема данного механизма в ограниченности возможных режимов его применения.
Третье: клапана (впускной или выпускной) из-за профиля приводного кулачка находятся в полностью открытом состоянии лишь очень малый отрезок времени, остальное время – не беря в расчет фазу закрытия – они или плавно подымаются или также плавно опускаются. Схема их перемещения близка к синусоиде. Для улучшения характеристик производители вынуждены устанавливать по 3-4-5 клапанов на один цилиндр.
Четвертое: на определенных режимах впускной и выпускной клапаны вместе находятся в приоткрытом состоянии, при этом часть топливной смеси попадает в выпускную систему, уменьшая тем самым экономичность двигателя и увеличивая выбросы в атмосферу.
Пятое: (и, наверное, не последнее): каждый водитель боится обрыва ремня ГРМ и его последствий в виде вывода двигателя из строя и последующих затрат на дорогостоящий ремонт.
К чему мы все это рассказываем? А дело в том, что в Скандинавии ездит один довольно старый SAAB 9−5. И все бы ничего, но у его двигателя нет ни толкателей клапанов, ни кулачков, ни распредвала, ни его привода, короче, механизм ГРМ в его классическом понимании в двигателе у этого автомобиля отсутствует как класс. Хозяин автомобиля и разработчик новой системы – Кристиан фон Кенигсегг, личность в определенных кругах очень известная.
Система получила название Freevalve (т.е. свободный, независимый клапан). В головке блока цилиндров двигателя указанного автомобиля, как и на его конвейерных собратьях, установлены 16 клапанов, но каждый из них управляется индивидуальным актуатором, получая команду на открытие или закрытие клапана от блока управления двигателем. Конструкция актуатора, наверное, самое главное в управлении клапана Freevalve. Будет неверным сказать, что поставить на каждый клапан индивидуальный привод и управлять ими независимо друг от друга не пробовали раньше. Даже в Советском Союзе, говорят, такие работы проводились. Но наиболее очевидное решение в виде соленоидов (или по другому линейных электродвигателей) не приводило к желаемому результату: небольшим по мощности соленоидам не хватало мощности, чтобы придать клапанам необходимые скорости (до 8-10 тысяч возвратно поступательных перемещений в минуту), возникали проблемы с надежностью, управлением бортовой ЭВМ.

У конструкции Кенигсегга открывает клапана пневматика, а закрывает уже гидравлика. Обе системы (пневматическая и гидравлическая) постоянно находятся под давлением и готовы передать клапану максимум энергии. Задача электрического привода — лишь вовремя по указанию блока управления подавать к клапану воздух или масло. Проблемы смазки и охлаждения элементов системы решается сама собой: нагруженные детали приводов обслуживаются соответствующими системами самого двигателя.

В чем же преимущества актуатора Freevalve?

Первое: впускной или выпускной клапана могут открываться тогда, когда это необходимо, поведение каждого клапана может программироваться индивидуально. Сам двигатель в таком случае может работать и по 2- тактному циклу, и по 4- тактному; переходить из одного в другой, при необходимости полностью отключать работу цилиндра, тем самым плавно переходя от наибольшей долговечности к наивысшей отдачи мощности, от наибольшей экономичности при 4- тактном режиме, к наибольшей удельной мощности при 2- тактном.

Второе: необходимые объемы газов проходят через полностью открытые клапана за меньшие промежутки времени и, потому открытие впускного и выпускного клапанов между собой не пересекается, что значительно сокращает долю выбросов вредных веществ в атмосферу и увеличивает экологичность двигателя.

Третье: продолжительность нахождения клапана в максимальной точке подъема может быть сколь угодно долгим. График работы такого клапана в максимальной точке подъема напоминает прямую после некого успокоения, а в целом приближен к прямоугольному профилю в отличие от синусоиды у клапана с приводом обычного ГРМ.

Четвертое: универсальность. По слухам актуатор Freevalve подходит и для гоночных моделей двухтактных двигателей (до 15000 об/мин), и для тяжелых автомобильных дизелей (работающих в диапазоне 2500 об/мин и менее).

Таким образом, клапана Freevalve вкупе с инжектором или современными топливными системами дизельных двигателей позволяют в любой необходимый момент включить любую программу для любого цилиндра без каких-либо механических ухищрений. Вполне возможно, что двигатели с индивидуальными приводами клапанов могут стать по-настоящему массовым явлением.

На данный момент главный его недостаток – это высокая стоимость производства. Которая, впрочем, может снизиться в случае массового применения новой технологии. Ожидается, что в скором времени двигатели с данными приводами клапанов будут запущен в серию. И, вполне возможно, двигатель внутреннего сгорания получит шанс на новую жизнь перед тем, как мир будет завоеван другими движителями.

Что такое клапан вентиляции картерных газов (КВКГ)?

Система очистки картерных газов — это самая простая и легкая вещь в двигателе. И, между тем, она нуждается в усиленном внимании водителя. Речь идет о постоянном уходе: осмотре, чистке и проверке системы, отдельно нужно обращать внимание и на клапан вентиляции картерных газов (КВКГ).

Предотвратить выброс газов, содержащих всю таблицу Менделеева, — главная задача этой системы. Ее устройство предназначено не только для чистоты окружающего пространства, но и для уменьшения до минимального значения результата давления газов на детали ДВС.

Для чего нужен и где находится клапан вентиляции картерных газов (КВКГ)?

Клапан вентиляции картерных газов нужен для того, чтобы пропускать отработанные газы, что накапливаются в картере двигателя, обратно в камеры сгорания цилиндров через впускной коллектор. КВКГ обычно располагается во впускном коллекторе. Существует два типа вентиляции картерных газов: принудительный и непринудительный.

Схема устройства системы вентиляции картерных газов

Устройство системы очистки картерных газов в современных автомобилях

Картерные газы, в то время, когда проходят через несложную систему специальных клапанов и трубок, на выходе поступают назад в камеры сгорания, где происходит их догорание.

Схема системи очистки картерных газов с циклонным маслоотделителем (1 – трубопровод подачи картерных газов; 2 – трубопровод забора воздуха; 3 – мембрана; 4 – пружина сжатия; а – открытое положение клапана; б – закрытое положение клапана)

Вначале газы выходят в маслоотделитель, который напрямую крепится к этому отверстию. Вся сеть прокладок и перегородок маслоотделителя предназначена для выделения из газовой смеси масляных капель, которые возвращаются в поддон. Такая функция полезна тем, что уменьшается расход масла. В разных моделях маслоотделитель либо встроен в мотор, либо помещается под крышкой клапанов и составляет отдельный узел.

К маслоотделителю прикручивается пластмассовый патрубок, через который газы, уже без масла, поступают в резиновый тройник. Внутри тройника находится клапан или его еще называют «блиттер». Это основной рабочий клапан.

Устройство и принцип работы клапана вентиляции картерных газов

Клапан вентиляции имеет настолько простое устройство, что даже начинающий автолюбитель легко может научиться его разбирать и чистить.

Схема движения газов через клапан вентиляции

• Пластикового корпуса.
• Крышки.
• Входного и выходного штуцеров.
• Двух полостей.
• Мембраны.
• Пружины.

Принцип работы клапана в современных автомобилях

Видео о принципе работы системы и клапана вентиляции картерных газов.

Клапан вентиляции открывается в среднем режиме, когда создается оптимальное давление на мембрану. В этом положении клапан преодолевает силу давления пружины. Пройдя через маслоотделитель, газы очищаются от капель масла, проходят в открытый клапан и завершают цикл, возвращаясь назад в камеры сгорания, где завершается их догорание. Если мы говорим о непринудительной системе вентиляции картерных газов, то клапан почти не открывается, в режиме работы холостого хода и закрыт при высоких оборотах. На высоких оборотах выделяется много газов, часто случается прорыв горячих газов в впускной коллектор. В этом случае клапан закрыт, так как есть риск воспламенения картерных газов в самом картере.

Работа клапана вентиляции картерных газов в разных режимах

Куда деваются газы, если клапан закрыт?

В любом случае картерные газы должны удаляться и ни в коем случае не оставаться внутри системы. Существует еще один железный патрубок, который ведет еще к одному клапану. Это, так называемый «грибок» или редукционный клапан. Когда основной клапан закрыт (а это происходит, напомню, на высоких оборотах и на холостом ходу) то газы проходят через этот железный патрубок напрямую в «грибок».

Он также имеет два состояния: закрытое и открытое. Когда он прикрыт, то у него внутри приоткрывается маленькое калиброванное отверстие, которое пропускает через себя газовую смесь. В этом случае газы уходят через большое отверстие. То есть, система, состоящая из двух клапанов, обеспечивает бесперебойную и надежную вентиляцию картера.

Как проверить клапан вентиляции картерных газов?

Чтобы проверить клапан PCV не обязательно его демонтировать. Для этого нужно:

• снять шланг, через который поступают газы от картера;
• запустить двигатель;
• штуцер клапана перекрыть пальцем.

Можно заметить, что палец присасывается к штуцеру. Если убрать палец, то можно услышать характерный щелчок. Если этого не происходит, то клапан поврежден и нуждается в ремонте или замене.

Какие бывают неисправности клапана?

Наличие неисправности можно определить по характерным признакам.

1. Разбрызгивание масла и его увеличенный расход.
2. Загрязнение фильтра.
3. Двигатель не запускается на полную мощность или можно услышать тонкий свист двигателя.

1. Клапан и мембрана – загрязнены.
2. Вытяжные отверстия и патрубки – загрязнены.
3. Износилась и расплющилась мембрана.

Картерные газы обычно полностью не освобождаются от масла в маслоочистителе. Все составные части системы – мембраны, патрубки, клапаны загрязняются и забиваются масляной сажей. Если водитель не находит время почистить их, то увеличивается картерное давление. Появляется жесткий запах, гарь и копоть при работающем моторе. Можно заметить, что увеличивается расход масла. Когда клапан выходит из строя, увеличивается давление масла, и оно выталкивается через уплотнения и прокладки.

Износ клапана также характеризуется уменьшение мощности двигателя. В этом случае, давление в системе выхлопа увеличивается или даже останавливается работа ДВС полностью. Если поврежденный клапан полностью не перекрывается мембраной, то кислород, попадая в камеру сгорания, поможет двигателю выйти из строя.

Преимущества и недостатки системы вентиляции картерных газов

Система вентиляции картерных газов постоянно видоизменялась с совершенствованием машиностроения. Современные системы вызывают часто ступор у водителей. Все начиналось с обычной трубы, которая выводилась под машину и заканчивается в современных автомобилях продвинутыми системами с маслоотделителями и клапанами разного типа. Самая современная – принудительная система закрытого типа имеет следующие преимущества:

1. Сведение к минимуму выброса вредных веществ.
2. Не выдавливаются сальники и прокладки за счет эффективного снижения давления внутри картера.
3. Увеличивается ресурс моторного масла.
4. Атмосферный воздух, пыль и влага не попадают в картер.
5. Хорошая отдача двигателя.

Недостатки системы вентиляции картера.

1. Замасливание впускного тракта.
2. Необходимость регулярной чистки от масляного налета.
3. Увеличение объема картерных газов, если есть даже небольшие отклонения в работе ДВС.

Как почистить или заменить клапан вентиляции?

Очистка клапана начинается с его демонтажа. Не стоит делать это очень жестко. Для чистки годятся любые чистящие средства. Если это аэрозоль, то она распыляется по поверхности и протирается чистой тряпкой. Если это жидкое средство, то нужно использовать ванну, в которой помещается клапан и его составляющие. Для пластиковых корпусов нельзя применять слишком агрессивные составы, которые могут повредить его. После чистки, клапан возвращается на свое место и закрепляется.

Видео по доработке системы вентиляции.

Симптомами того, что клапан отслужил свой срок жизни, служат следующие признаки.

• Тонкий свист под капотом автомобиля.
• Плавающий холостой ход.
• Увеличение расхода масла в больших объемах.
• Снижение давления надува.
• Из масляной горловины, щупа и свечных колодцев проходит масло.
• Текут сальники.
• Из выхлопной трубы выходит темный дым.

Водители, которые сами регулярно промывают клапан, заменят его легко. На место старого клапана устанавливается новый клапан.

Поломка клапана вентиляции картерных газов напрямую влияет на качество топливной смеси. Одновременно она вызывает сопутствующие повреждения деталей двигателя. Приступать к прочистке и ремонту нужно сразу же после обнаружения неисправности. Этим предотвращается угар масла, расход топлива и износ деталей в двигателе.
