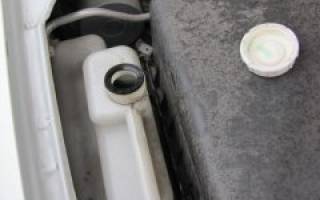

Крышка расширительного бачка фото
С какой силой следует закручивать крышку на расширительном бачке?
Общеизвестно, что от правильности работы системы охлаждения напрямую зависит беспроблемность эксплуатации двигателя и отсутствие серьезных поломок мотора. При этом опытные автовладельцы знают, что нужно правильно закручивать крышку в расширительном бачке, зажимая её максимально сильно, что позволяет исключить протечки антифриза, который будет расширяться при увеличении температуры. Поговорим поподробнее о том, как туго следует закручивать крышку в расширительном бачке и почему это важно знать каждому автовладельцу.
Особенности функционирования системы охлаждения автомобиля
Большинство модификаций современных автомобилей имеют жидкостную систему охлаждения двигателя, в которой температура мотора поддерживается за счёт постоянно циркулирующего в специальных каналах антифриза. Жидкость прогоняется через радиатор, где быстро охлаждается. Тем самым удается избежать перегрева и термической деформации двигателя. Автовладельцу необходимо обеспечить правильную работу всех элементов системы охлаждения, в том числе помпы, вентилятора, термостата, радиатора и ряда других элементов.
Непременным атрибутом жидкостной системы охлаждения двигателя является расширительный бачок, который выполняет сразу несколько функций. В первую очередь это возможность принимать на себя повышенное давление расширяющейся жидкости, что отмечается при росте температуры антифриза. Без такого бачка жидкости при ее расширении было бы просто некуда уходить, и она разорвала бы радиатор и патрубки. Крайне важно следить за уровнем антифриза в системе, предупреждая повреждение пластикового бачка и использовать качественные крышки, что позволяет обеспечить необходимую герметичность всей системы.
В крышке бачка имеется специальный клапан, позволяющий поддерживать правильное давление в системе, обычно составляющее 1,1-1,5 атмосферы. Как только двигатель заводится, а температура охлаждающей жидкости увеличивается, в системе повышается давление, которое стравливается через клапан. Если же клапан выходит из строя, в системе растёт давление, что приводит к повреждению патрубков и появлению протечек антифриза.
Следует ли туго закручивать крышку расширительного бачка
Единого мнения у автовладельцев о том, следует ли максимально туго закручивать крышку бачка, на сегодняшний день нет. Кто-то утверждает, что её следует затягивать максимально сильно, лишнее давление будет стравливаться через клапан, при этом исключаются протечки антифриза по неплотно закрученной резьбе. У отдельных производителей имеются специальные стопоры, которые не позволяют сильнее закручивать крышку, предупреждая её повреждения.
На большинстве иномарок, которые имеют качественные крышки с правильно функционирующим клапаном, закручивать их необходимо максимально туго, до срабатывания специального ограничителя. А вот на отечественных автомобилях опытные автовладельцы всё же рекомендуют не затягивать крышку до максимума, что позволяет предупредить повреждение всей системы высоким давлением.
На многих отечественных автомобилях могут использоваться не слишком качественные крышки расширительных бачков, в которых клапан выходит из строя буквально через несколько месяцев использования автомобиля. В итоге, он не стравливает лишнее давление, что приводит к разрыву бачка расширения или вовсе к повреждению радиатора. Чтобы исключить подобное рекомендуется не затягивать до конца резьбу, что позволяет таким образом стравливать давление, предупреждая появление серьезных поломок автомобиля.
Подведём итоги
На большинстве иномарок рекомендуется затягивать крышку расширительного бачка максимально сильно, при этом давление, которое растет по мере прогрева охлаждающей жидкости, стравливается через клапан в самой крышке. А вот на отечественных авто, где могут отмечаться определенные проблемы с работами такого клапана, рекомендуется всё же не до конца закручивать такую пробку, что предупреждает появление серьезных поломок автомобиля, уменьшая в последующем расходы автовладельца на ремонт и восстановление его машины.
Как проверить крышку расширительного бачка системы охлаждения двигателя?
Крышка расширительного бачка на первый взгляд может казаться весьма простой деталью. Но в реальности без неё невозможна регулировка давления в системе охлаждения двигателя. Неисправность крышки приведёт к перегреву мотора или повреждению одного из компонентов системы охлаждения.
Главная функция пробки бачка
Во время работы силового агрегата в его системе охлаждения растёт давление. Это вызвано нагревом охлаждающей жидкости. Повышенное давление требует постоянной регулировки. Именно для этого и применяется крышка расширительного бачка. Поддержка стабильно высокого давления помогла сместить момент закипания жидкости в системе. При обычном атмосферном давлении вода закипает при температуре 100°C, а антифриз – около 120 °C. Нормальная температура для большинства современных двигателей практически вплотную приблизилась к этим отметкам.
В некоторых ситуациях температура ОЖ стремительно возрастает. Чтобы предотвратить перегрев двигателя и необходимо повышение давления. Это сопровождается ростом температуры кипения жидкости. В связи с этим специалисты пришли к выводу, что для предотвращения кипения жидкости в системе охлаждения двигателя при непродолжительном, но значительном его нагреве, необходимо поддерживать стабильное давление в системе в диапазоне от 1,1 до 1,5 кгс/см 2 . Этого вполне достаточно, так как при более высоком давлении придётся оснащать двигатели более надёжными и прочными компонентами системы охлаждения.
В связи с этим крышка бачка должна поддерживать давление до требуемого значения, после достижения которого она выпускает воздух, находящийся внутри бачка.
Как работает расширительный бачок
Для создания требуемого давления на заведённом двигателе, крышка должна обеспечить герметичность. За снижение давления отвечает предохранительный клапан. Если давление в системе превышает 1,1–1,5 кгс/см 2 , этот клапан должен открыться. После снижения давления до рабочих значений, клапан закрывается.
Также в крышке установлен впускной или вакуумный клапан. Он обеспечивает подачу воздуха в систему охлаждения. После остановки мотора температура охлаждающей жидкости снижается, падает и давление в системе. Объем жидкости в бачке уменьшается, что влечет за собой падение давления в системе. Это приводит к тому, что в расширительном бачке появляется пространство для воздуха. В определенный момент давление в системе становится равным атмосферному давлению воздуха. Если в этот момент температура охлаждающей жидкости будет выше, чем температура воздуха снаружи, её объем продолжит сокращаться.
В результате всего этого создаётся так называемый эффект вакуума или разряжения. Внешний воздух будет давить на компоненты системы. Если одна из деталей системы охлаждения будет негерметичной, воздух окажется внутри неё. Это приводит к появлению воздушной пробки. После запуска двигателя она может попасть в расширительный бачок. Но возможен и вариант появления проблем в нормальной циркуляции жидкости в системе. Иногда это приводит к перегреву двигателя или проблемам в работе системы обогрева.
Воздух может оказаться в системе охлаждения из-за нарушения герметичности патрубков и других деталей. Во избежание этого давление в системе должно быть равным атмосферному, за что и отвечает впускной клапан. Он включается в работу, если разряжение достигает отметки в 0,03–0,1 кгс/см 2 . Этот клапан обеспечивает подачу воздуха, который был выпущен предохранительным клапаном во время нагрева жидкости. Благодаря этому давление в системе не отличается от атмосферного.
Признаки неисправности пробки расширительного бачка
В большинстве случаев водитель уделяет внимание крышке в случае кипения охлаждающей жидкости без серьезных причин. В некоторых случаях жидкость может выбрасываться в подкапотное пространство. Если при этом температура двигателя находится в пределах нормы, виновником обычно является именно пробка бачка.
Ещё одна возможная причина – выход из строя впускного клапана, в результате чего в системе оказался воздух. Он сформировал пробку, наличие которой препятствует правильной циркуляции жидкости.
Последствия неисправности крышки расширительного бачка могут быть крайне неприятными:
- повреждение патрубков из-за естественного износа или низкого качества детали;
- разрыв корпуса термостата;
- течь в основном радиаторе или радиаторе печки;
- разрыв расширительного бачка.
К таким неприятностям приводит чрезмерно высокое давление в системе охлаждения силового агрегата. Виновником этого является неисправная крышка.
Как проверить крышку расширительного бачка и предотвратить негативные последствия?
- На первом этапе проводится обычный осмотр детали на предмет отсутствия механических повреждений. Если вы купили новую крышку, её также надо осматривать, так как нередки случаи заводского брака.
- Если внешний вид крышки не вызывает никаких сомнений, проверяем её работоспособность на запущенном двигателе. Крышку надо закрутить и прогреть двигатель до рабочей температуры, после чего медленно начните откручивать её. Вы должны услышать шипящий звук выходящего воздуха. Это признак нормально работающей крышки.
- На работающем моторе надо осмотреть толстые патрубки системы охлаждения. В случае неработоспособности крышки они могут быть вдавленными, что является признаком слишком низкого давления в системе.
- Ещё один вариант – открутить пробку бачка и сжать один из толстых патрубков. Далее закручиваем крышку и отпускаем патрубок. Если крышка работает правильно – это место должно восстановиться до изначальной формы.
- Наиболее результативным методом является использование насоса со встроенным манометром. Также необходимо подготовить пустой расширительный бачок от любого другого автомобиля. Один из его штуцеров надо соединить шланг насоса (без наконечника для ниппеля) и надёжно зафиксировать его хомутом. Другие штуцера бачка необходимо заглушить. После этого бачок надо закрыть пробкой, исправность которой вы проверяете.
Вы можете проверить крышку расширительного бачка прямо на своём автомобиле. Сливать жидкость при этом не нужно. Необходимо отсоединить от бачка верхний патрубок, предназначенный для отвода пара из системы. К штуцеру бачка подсоединяем шланг насоса. Отверстие патрубка необходимо заглушить. Для этого подойдёт болт соответствующего диаметра. Давление будет расти, поэтому поверх болта необходимо надеть на шланг хомут и хорошенько его затянуть, чтобы болт не вылетел в дальнейшем.
Начинаем повышать давление в системе с помощью насоса. В определенный момент вы услышите характерные звуки – щелчок и шипение. Это звук воздуха, который стравливает клапан крышки бачка. Если клапан сработал при давлении около 1,1–1,5 кгс/см 2 , а добавление воздуха лишь усиливает шипение и не приводит к росту давления, впускной клапан полностью исправен. Да и предохранительный клапан отлично справляется со своей функцией.
Купили новую крышку, а она не работает?
Если проверка новой крышки расширительного бачка показала, что один или оба клапана неисправны, деталь можно попробовать доработать. Очень часто с этой проблемой сталкиваются владельцы автомобилей ВАЗ 2110 и 2114. Обычно клапана работают неправильно по причине использования производителем слишком жестких пружин.
Сначала нужно разобрать крышку с помощью плоской отвертки и пассатижей. Во время разборки запоминайте, как именно были установлены все компоненты, так как пружинки могут разлететься в разные стороны. После разборки необходимо уменьшить длину пружин. Большая пружина для клапана сброса давления укорачивается на один виток, а меньшая – на два.
Пружину предохранительного клапана (большую) необходимо укорачивать с учётом того, когда именно сработал клапан во время проверки крышки. В этом деле главное не переусердствовать. А вот со второй пружиной всё намного проще – она должна создавать хотя бы минимальное давление на впускной клапан в момент его закрытия. После доработки крышки все компоненты надо собрать в обратном порядке. Проверку пробки необходимо выполнить повторно, чтобы убедиться в том, что клапана срабатывают своевременно.
Решаем проблемы с крышкой расширительного бачка
Роль системы охлаждения мотора переоценить трудно. При этом считается, что самыми важными частями этой системы являются помпа и радиатор. Но так ли это на самом деле? К примеру, какие тайны скрывает обычная маленькая крышечка на горловине расширительного бачка?
Что такое крышка расширительного бачка
Говоря по правде, мало кто из водителей придаёт большое внимание такой части своей машины, как крышка на расширительном бачке. 90% владельцев авто считает, что крышка выполняет роль запирающего устройства, то есть просто препятствует респлёскиванию охлаждающей жидкости во время движения. Однако это мнение дилетантов.
Крышка бачка действительно является запорным устройством, но это не единственная её функция. Внутри крышки располагаются два клапана, которые стабилизируют показатели давления в системе охлаждения и берегут двигатель от воздействия высоких температур.
Крышка плотно прилегает к краю бачка, засчёт чего создаются условия для полной герметизации системы охлаждения
Устройство и функции
Итак, крышка в своём составе содержит следующие элементы:
корпус, выполненный из твёрдых сплавов пластика;
прорезиненую прокладку, выполняющую роль уплотнителя;
два клапана, один из которых понижает высокое давление в системе, а другой — поднимает, если это необходимо.
По сути, крышка расширительного бачка представляет собой датчик регулировки давления. Ведь при прогревании мотора повышается и температура охлаждающей жидкости, в связи с чем её объём увеличивается. Чем больше прогревается антифриз или тосол, тем выше давление в системе охлаждения. При пиковых температурах количество охлаждающей жидкости может увеличиться засчёт расширения на 20%. Разумеется, при таких нагрузках может разорваться как сам бачок, так и подходящие к нему патрубки. Чтобы этого не произошло, в крышку бачка встраивается предохранительный клапан, который понемногу стравливает лишнее давление.
Второй клапан носит название вакуумного, так как его основная задача — повышать давление в системе. Он работает преимущественно в зимнее время года, когда автомобиль паркуется на ночь на открытых площадках. За время стоянки охлаждающая жидкость быстро остывает и начинает уменьшаться в объёме. Соответственно, и давление в системе быстро падает. Когда водитель запускает мотор, антифриз не может качественно его охлаждать. Чтобы стабилизировать давление охлаждающей жидкости, в крышку бачка устанавливается вакуумный клапанный механизм.
То есть крышка расширительного бачка на автомобилях работает «в обе стороны» — она может как понижать, так и повышать давление. Несмотря на свою кажущуюся простоту, крышка выполняет работу первостепенной важности и, можно сказать, бережёт шланги и радиатор от повреждений.
Как работает крышка бачка для охлаждающей жидкости
Система охлаждения ДВС полностью герметична. Однако в силу того, что охлаждающая жидкость изготавливается на основе метилового спирта, в процессе нагревания она может увеличиваться в объёме.
Поэтому излишки жидкости, а также сдавленный воздух поступают при нагревании в резервную ёмкость — расширительный бачок. Если воздух в системе сильно сжимается из-за повышения объёма жидкости, то срабатывает выпускной клапан в крышке: он чуть приоткрывается, и излишки воздуха выходят наружу.
Далее, когда машина долгое время стоит, происходит обратная реакция: мотор и жидкость остывают, из-за чего объём тосола резко сокращается. Соответственно, в системе появляются воздушные пробки. Благодаря клапану на впуск эти пробки быстро устраняются из системы.
Как проверить работоспособность клапанов
Самостоятельная проверка крышки расширительного бачка затрудняется тем, что без специального прибора невозможно узнать, есть ли давление в системе или нет. Поэтому в сервисных центрах используют приборы, оснащённые насосом и манометром, которые дают точную оценку работоспособности крышки и каждого клапана в отдельности.
Для диагностики крышки бачка используется специальный прибор, в составе которого насос и манометр
Однако существует простой способ проверки крышки бачка:
На холодном двигателе выкрутить крышку из горловины бачка.
Осмотреть изделие со всех сторон: нет ли трещин, вмятин, сколов, разрывов.
Если механических повреждений нет, то крышку закрутить обратно.
Далее завести двигатель и прогреть его до рабочей температуры.
На заведённом моторе аккуратно открутить крышку.
В определённый момент из-под неё должны вырваться газы — это говорит о том, что клапанный механизм находится в исправном состоянии.
Оценить состояние подключённых шлангов. Если они сильно деформированы, смяты или раздуты, то клапан на понижение давление точно не работает.
При проведении проверки важно потихоньку выполнять открытие крышки, так как охлаждающая жидкость может вырваться из бачка под большим давлением
Выполнив эти простые действия, можно определить, работают ли клапаны на крышке бачка или нет.
Симптомы неисправности
Выход из строя клапана высокого давления обычно сопровождается тем, что из системы начинает выбрасываться охлаждающая жидкость даже при нормальном давлении. Либо же при сильном нагревании антифриза не происходит стравливание давления. Водитель может заметить эту неполадку по клубам пара из-под капота. Во время движения мотор начинает греться, повышается температура и у охлаждающей жидкости. Выбросы антифриза попадают на впускной коллектор, из-за чего тот начинает быстро испарять жидкость.
Если же проблема кроется в вакуумном клапане, то будут наблюдаться совершенно иные признаки неисправности. В патрубках системы охлаждения возникают воздушные пробки, так как клапан не выравнивает давление. Из-за этого в работе мотора могут возникать провалы, так как низкое давление охлаждающей жидкости не позволяет корректно двигаться цилиндрам. При этом первый признак этой неисправности — горячий мотор и холодный воздух из печки одновременно.
Ещё симптомами неисправности крышки расширительного бачка считаются разрывы шлангов или срывание хомутов патрубков. К тому же из-за дестабилизации внутреннего давления могут выйти из строя все соединения шлангов и патрубков системы. Поэтому при первых признаках расширения (вдавливания) шлангов следует сразу же поменять крышку расширительного бачка на автомобиле.
Деформация патрубков — это явный признак неисправности крышки расширительного бачка
Ремонт крышки расширительного бачка своими руками
Ремонтные работы крышки бачка настолько просты, что под силу даже ребёнку. Это связано с тем, что сама конструкция крышки упрощена до минимума. Итак, чтобы отремонтировать крышку и клапаны в ней, необходимо совершить следующие действия:
Выкрутить крышку из горловины бачка.
Резиновый уплотнитель внутри крышки поддеть плоской отвёрткой и вынуть.
Далее снять пружину.
Под ней стоит маленькое устройство клапана — отвёрткой нужно поддеть и его и вытащить. Рядом располагается второй клапан — он вытаскивается по примеру первого.
После этого вычистить всю грязь, которая скопилась в крышке. Лучше всего использовать обычный мыльный раствор и ватные палочки.
Далее, если клапаны, пружинка и резиновый уплотнитель находятся в нормальном состоянии, последовательно установить их на место.
Крышку закрутить на горловину бачка и проверить герметичность системы после прогрева мотора.
После очистки и установки элементов крышка должна выполнять свои функции в полном объёме
Каковы последствия неисправности крышки
Как уже было сказано выше, крышка на бачке расширения призвана стабилизировать давление охлаждающей жидкости в системе. Соответственно, если не будет работать клапанный механизм, стравливание излишков давления происходить не будет — это грозит разрывом как шлангов, так и радиатора. В редких случаях из-за высокого давления тосола трещину даёт сам бачок.
Низкое давление в системе опасно тем, что образуются воздушные пробки. Из-за них мотор не охлаждается в нужной мере и может закипеть.
Поэтому состояние крышки расширительного бачка нужно периодически проверять. Практика вождения показывает, что смена крышки раз в два или три года полностью исключает возникновение проблем с клапанами.
Водителю любого автомобиля необходимо знать о назначении и функциях такого маленького элемента системы охлаждения, как крышечка расширительного бачка. Шутки с охлаждением двигателя никогда не заканчиваются хорошо, поэтому лучше раз в два года покупать новую крышку, чем проводить установку радиатора или новых патрубков из-за разрывов.
Крышка расширительного бачка: как устроена, зачем нужна и как проверить
Водители знают, что в расширительном бачке автомобиля хранится охлаждающая жидкость, без которой двигатель долго не проработает. Сверху на расширительном бачке находится горлышко, через которое антифриз заливается. Чтобы он не выливался при движении автомобиля, горлышко закрывается крышкой. Может показаться, что ее устройство и задачи довольно простые, но это не совсем так. Крышка расширительного бачка крайне важный элемент мотора, за которым нужно следить, чтобы не вышли из строя дорогостоящие компоненты двигателя.
Задачи крышки расширительного бачка
Работа двигателя сопровождается нагреванием, что вполне естественно, учитывая какие процессы в нем происходят. С нагревом агрегатов мотора нагревается и охлаждающая жидкость, которая забирает часть тепла. Увеличение температуры жидкости сопровождается ее расширением и повышением давления. Соответственно, чем сильнее разогревается мотор, тем большее давление возникает в системе охлаждения, где находится антифриз или тосол. Чтобы при повышении давления не случился разрыв патрубков, радиатора, трубок и других элементов системы охлаждения, необходима крышка расширительного бачка, которая выполняет не только запирающие функции, но и выступает в качестве клапана.
Прогретый двигатель работает при различных температурах. Для некоторых автомобилей нормальным показателем является 95-100 градусов по Цельсию, для других значение доходит до 125-130 градусов, и эти показатели тоже не являются предельными. При таких температурах охлаждающая жидкость расширяется примерно на 20-30%, соответственно, возникает серьезное избыточное давление. Принято считать, что нормальное давление в охлаждающей системе автомобиля находится на уровне в 1,1-1,5 атмосфер, и при его превышении могут начаться проблемы. Также возникают неприятные ситуации и при пониженном давлении автомобиля, которые проявляются созданием вакуума внутри системы и сжатием патрубков, шлангов и других элементов.
Грамотно работающая крышка расширительного бачка исключает вероятность создания высокого и низкого давления в системе, за счет чего оно остается на необходимом уровне.
Как устроена и работает крышка расширительного бачка
Поскольку главными задачами крышки является создание необходимого давления в системе и удержание в ней охлаждающей жидкости, она должна плотно прилегать к граням бачка, на которые накручивается.
Внутри непосредственной крышки встроен клапан, регулирующий давление. Он погружается в расширительный бачок и выполняет задачу по стравливанию или нагнетанию давления, в зависимости от необходимости.
Обратите внимание: В современных иномарках за функции стравливания и нагнетания давления отвечает один физический клапан, тогда как на старых российских автомобилях стоят два клапана, каждый из которых справляется со своей задачей.
До тех пор пока давление в системе охлаждения находится в пределах нормы, клапана на крышке расширительного бачка не работают. Как только давление выходит за предельные значения, они выполняют ту или иную функцию.
Признаки неисправности крышки расширительного бачка
Выявить неисправность крышки расширительного бачка довольно трудно, при этом из-за проблем в работе клапана могут случиться серьезные неисправности с агрегатами двигателя. Можно выделить следующие основные симптомы неисправности:
- Дым из-под капота. Чаще всего он появляется, когда охлаждающая жидкость попадает на горячий впускной коллектор. В такой ситуации температура мотора будет находиться на нормальном уровне. Проблема проявляется при неисправности клапана, который должен опускать давлении при его превышении. Он начинает сбрасывать давление раньше пиковых значений, что приводит к выплеску антифриза;
- Перегрев двигателя при холодном воздухе из печки. Если имеется такой симптом, он указывает о выходе из строя клапана низкого давления. Из-за проблем с ним возникнут воздушные пробки в охлаждающей системе, что приведет к перегреву двигателя.
Также симптомами неисправности крышки расширительного бачка можно считать срыв хомутов, разрыв трубок, радиатора и других элементов охлаждающей системы, в том числе непосредственно бачка. Если на соединительных элементах начинаются появляться следы охлаждающей жидкости, это говорит о превышении давления в системе и необходимости замены крышки расширительного бачка.
Как проверить крышку расширительного бачка
Проверка крышки расширительного бачка – достаточно сложная процедура, учитывая, что ее работа напрямую зависит от давления, которое создать не так просто. В сервисных центрах имеются насосы давления, способные нагнетать необходимое количество атмосфер, после чего проверять срабатывает клапан или нет.
Что касается самостоятельной проверки крышки расширительного бачка, она менее точная в плане результатов, но позволяет обнаружить неисправность в большинстве случаев. Проводится проверка крышки следующим образом:
Первым делом на незаведенном моторе ее нужно снять и внимательно осмотреть на наличие сколов, трещин, разрывы уплотнительных накладок, сильные затертости и другие механические повреждения;
Еще один способ проверки крышки расширительного бачка, который можно применить не всегда вследствие различных конструкций двигателей и мест пролегания шлангов охлаждающей системы. Он заключается в том, чтобы открутить крышку и сжать один из толстых шлангов. После этого крышка закручивается на место. Место сжатия шланга отпускается, и если оно принимает исходные формы, значит, с клапаном в крышке нет проблем.
Стоит отметить, что на некоторых автомобилях при откручивании крышки внутри может остаться клапан. Это говорит о его выходе из строя и необходимости замены крышки расширительного бачка.
