Не работает стеклоподъемник ваз калина

Наша главная цель — это прозвонить электропривод и пакет кабелей. Демонтировать движок при этом нет необходимости, все можно сделать с помощью тестера. Только когда убедившись, что причина именно в нем, тогда можно приступать к демонтажу и замене.

На этом поиски можно завершать, так как иных причин просто быть не может. Зачастую основные виновники, это перетертый провод или сгорел моторчик в следствии многочисленных перепадов температур и повышенной нагрузке.

В большинстве случаев водителям лень очищать стекла от снега или льда собственноручно и они прибегают к такому методу как автоматический. Суть заключается в том, чтобы с помощью электропривода опустить стекло и оно, заходя в пазы, будет снимать слой снега или льда.

Да, возможен такой вариант, но при этом мотор будет испытывать неимоверную нагрузку, что может привести к клину ротора и статора.

В таком случае только полная замена движка, так как повторная перемотка возможна, но гарантии качества никто не даст, соответственно срок до первой нагрузки или перепада напряжения.

Собственно говоря, на этом рассмотрение темы, не работает стеклоподъемник на Калине окончено. Будем рады если наши практические советы помогут водителям в оперативной и качественной замене узлов и агрегатов.

На сегодняшний день Лада Калина является одним из самых популярных современных автомобилей отечественного производства. Но как и любые российские авто, эта модель обладает рядом уязвимых мест, в частности, речь идет об электростеклоподъемниках. В этой статье мы расскажем о том, как устанавливается кнопка стеклоподъемника и само устройство на Лада Калина, а также какие неисправности характерны для этого узла.

Устройство и виды стеклоподъемников

Итак, какое устройство СП на Калине:

• желобки, предназначенные для фиксации самого стекла;
• рельсы, которые обеспечивают его передвижение вверх и вниз;
• уплотнительные элементы, демпфер, а также ограничители движения;
• приводной механизм;
• подъемное устройство, обеспечивающее передачу колебания движения приводного элемента на стекло.

Схема подключения СП на Калине

В зависимости от привода, СП делятся на механические или «мясорубки», в которых поднятие стекла осуществляется за счет поворота ручки, а также электрические. В последних управление системой осуществляется с помощью кнопки. В основе такой электросхемы лежит моторчик с редуктором.

Помимо этого, СП делятся между собой и по типу используемого устройства, которое приводит стекло в движение. Они могут быть реечными, тросиковыми или рычажными. Каждый из этих видов имеет свои достоинства и недостатки.

Распространенные неисправности

Причин, по которым не работает стеклоподъемник на Калине и по которым требуется замена устройства, множество, но мы рассмотрим основные из них:

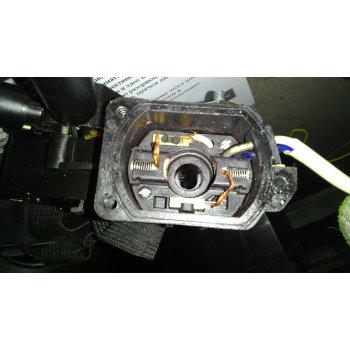

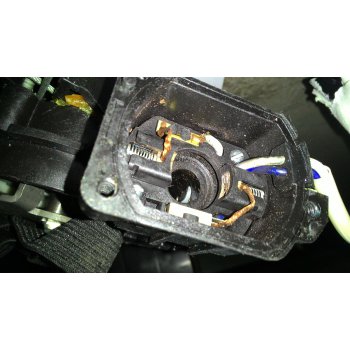

1. Щетки электродвигателя зависли, обычно это случается в результате перегрева самих щеточных элементов, которые, как правило, не устойчивы к резким температурным перепадам. Соответственно, в результате нагрева щеток может расплавиться пластиковое гнездо. Также это приведет к тому, что сами щетки потеряют подвижность . Если неисправность только начала проявляться, для восстановления работоспособности узла можно несколько раз постучать по пластиковой облицовке двери. Однако со временем этот способ уже не сможет давать необходимый результат, поэтому вмешательство в конструкцию СП будет неизбежным.
2. Причиной неисправности, по которым может потребоваться замена СП, также может служить непродуманность электросхемы, заложенной на производстве. Непосредственно сами контакты не в состоянии выдержать необходимую нагрузку, которая возложена на них. Система СП может выйти из строя из-за того, что электросхема не дополнена разгрузочным реле. Так что в случае поломки часто случается такое, что автовладельцу приходится производить ремонт не только электростеклоподъемников, но и самого пульта управления.

Как показывает практика, в большинстве случаев ремонт узла или совсем невозможен, или может быть произведен, но с большим трудом. Соответственно, наиболее оптимальным вариантом будет установка нового СП (автор видео — Эмильен Ok).

Инструкция по снятию

Демонтаж устройства будет производиться начиная с передних стеклоподъемников. Перед тем, как выполнить ремонт, нужно снять дефектный узел, но для начала необходимо демонтировать дверную обшивку.

Подробная инструкция по демонтажу СП:

1. В первую очередь, необходимо поднять стекло до упора и зафиксировать его на самой высокой точке с помощью скотча. Правый или левый стеклоподъемник это будет, без разницы.
2. После этого, используя гаечный ключ на 10, нужно выкрутить два болтика, которые фиксируют само стекло. Кроме того, потребуется открутить винт внутренней рукоятки замка.
3. Затем нужно отсоединить от цепи питания электродвигатель системы и проводку.
4. Выкрутите гайки на механизме, в общей сложности их одиннадцать, и произведите демонтаж СП.
5. Теперь перейдем к задним СП. В этом случае процедура демонтажа практически идентичная — для начала стекло необходимо поднять вверх до упора и зафиксировать.
6. Используя гаечный ключ на 8, нужно выкрутить три гайки, фиксирующие узел. Затем ключом на 10 следует открутить два винта и еще три гайки. После выполнения этих действий можно произвести демонтаж узла через соответствующее отверстие в нижней части двери. Сняв СП, нужно оценить его состояние. Если проблему можно решить без замены механизма, то произведите ремонт устройства, если неисправность «летальная», к примеру, вышел из строя мотор или шестерня стеклоподъемника, то потребуется установка нового механизма.

Особенности установки

Что касается установки, то она производится в обратной снятию последовательности:

1. Сначала новый механизм фиксируется с помощью одиннадцати гаек.
2. Затем подключается проводка и электродвигатель.
3. После этого найдите винт, который фиксирует внутреннюю ручку замка и полностью закрутите его.
4. На завершающем этапе монтажа передних СП снимается скотч.
5. Далее, через отверстие в задней двери, устанавливается новый стеклоподъемник вместо старого.
6. С помощью ключа на 10 нужно закрутить все соответствующие винты и гайки. Гаечным ключом на 8 закручиваются гайки фиксации узла. Демонтируется скотч.

Выполнив установку, нужно проверить, насколько правильно открывается и закрывается окно, отсутствуют ли перекосы и надежно ли зафиксирован механизм в целом. При допущении ошибок проблему нужно сразу же исправить, чтобы она не застала вас в самый неподходящий момент.

Извините, в настоящее время нет доступных опросов.

Видео «Как поменять СП с электродвигателем на Калине»

Подробная инструкция по выполнению этой задачи представлена ниже (автор видео — В гараже у Сандро).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Объявления на НН.РУ — Авто

Предлагаю ремонт автомобильных насосов на иномарки и отечественные автомобили. Очистка дроссельной заслонки. Промывка форсунок на.

Продаем ТНВД КАМАЗ (Все виды) ТНВД BOSCH на КАМАЗ Гарантия 1 год Тнвд Bosch Евро-3 1 0402698817 (элек.) ЕВРО-3 — 134200 руб. 2.
Цена: 131 000 руб.

Широкий выбор гидронасосов и гидромоторов всех серийГидромотор аксиально-поршневой.Вал шлицевой,вращение реверсивное.Аналоги-(мн.
Цена: 1 000 руб.

Сертифицированная организация по переоборудованию грузовых автомобилей приглашает Вас: удлинить, переудлинить и переделать, с.

В Сети появился видеоролик с камеры наблюдения, где видно, как в магазин «Бристоль» в Дзержинске заходит мужчина, подходит к.

Ещё два пункта приёма вторсырья запустили в столице Приволжья, об этом сообщает администрация Нижнего Новгорода. Всего в городе сейчас.

Василий Гладков за рулем почти всю жизнь. Сейчас у Василия навороченный японский скутер, на котором он вместе с супругой катается по.

Представьте, вы просыпаетесь утром, открываете шторы, в квартиру врывается яркий солнечный свет, а за окном потрясающей красоты пейзаж.

Восстанавливаем кнопку стеклоподъемника

Электростеклоподъемник (ЭСП) — автомобильное устройство, позволяющее с кнопки поднимать и опускать стекла дверей. ЭСП состоит из приводного механизма, подъемного механизма и блока управления.

Как и любые другие системы, подверженные интенсивной эксплуатации, электростеклоподъемники имеют повышенный ресурс — порядка 30 тысяч циклов открывания/закрывания.

Этого ресурса достаточно на 10 и более лет бесперебойной работы, однако при неаккуратном обращении и/или под воздействием других негативных факторов (например попадание воды) устройство может выйти из строя гораздо раньше заявленного срока.

Чаще всего возникают проблемы по механической части, то есть ломается какая-то деталь самого подъемника. В этом случае при нажатии на кнопку будет слышен звук работающего моторчика, но при этом стекло будет стоять на месте.

Стоит осмотреть подъемный механизм на наличие повреждений направляющих, по которым идет передвижение стекла.

Для устранения такой неполадки придется заменить весь механизм, поскольку отдельно детали продаются крайне редко.

Если сам электропривод ЭСП в один прекрасный момент вдруг перестал реагировать на нажатие кнопки, не стоит спешить в автосервис.

В этом случае отремонтировать электростеклоподъемник можно самостоятельно. Начать следует с поиска причины неполадки, а их может быть несколько.

Вот наиболее распространенные:

1. Сгорел предохранитель. Если в автомобиле перестало работать какое-либо электронное устройство, для начала следует заглянуть в блок предохранителей;
2. Произошел обрыв проводов или ослабли контакты на клеммах. В данном случае достаточно восстановить соединение;
3. Вышел из строя моторчик привода. В этом случае потребуется его замена;
4. Сломалась сама кнопка. Если не работает или работает с перебоями кнопка стеклоподъемника водительской двери, но при этом с основного блока управления стекло поднимается исправно, значит, проблема в самой кнопке.

Самая частая проблема с кнопками ЭСП на автомобилях любых марок — окисление контактов.

Из-за постоянных перепадов температуры на медных пластинах образуется слой оксида, из-за чего кнопка сначала начинает работать через раз. Чтобы устранить проблему, нужно разобрать блок управления и зачистить контакты от следов грязи или окисления.

При этом следует понимать, что любая очистка дает кратковременный эффект, со временем проблема обязательно повторится. Для большей надежности рекомендуется заменить кнопку.

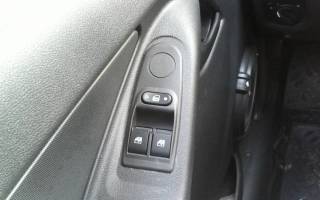

Как снять и подключить кнопку стеклоподъемника — на примере ЛАДА Калина/Приора

Ремонт кнопки стеклоподъемника на Калине, Приоре или Гранте не представляет никакой сложности. Да и серьезных финансовых затрат не потребуется, поскольку цена «родной» кнопки пассажирской двери — всего 150 рублей. Стоимость блока управления на водительской двери составляет порядка 600 рублей.

Чтобы извлечь кнопку на пассажирской двери или блок управления снимать какие-либо декоративные накладки или обшивку двери не потребуется. Не стоит и искать винты, чтобы их открутить, поскольку их нет.

1. Достаточно аккуратно подцепить кнопку или блок плоской отверткой и просто вытащить из посадочного места. Чтобы случайно не поцарапать обшивку рекомендуется обернуть отвертку тонкой тканью.
2. Затем нужно отсоединить клеммы с проводами, чтобы полностью освободить модуль управления стеклоподъемником. Далее нужно плотно подсоединить клеммы к новой кнопке и вернуть ее на место.

ВИДЕО ИНСТРУКЦИЯ
” alt=””>

Как исправить заедающие кнопки стеклоподъемника на Приоре

Если кнопки стеклоподъемника работают через раз или заедают, но в данный момент нет возможности приобрести новый блок управления, можно устранить проблему следующим образом:

1. Извлекаем блок управления. Для этого нужно аккуратно отщелкнуть 6 пластиковых клипс на корпусе декоративной крышки;
2. Разбираем блок. Для этого также необходимо отщелкнуть 6 клипс на корпусе самого блока;
3. Вынимаем плату управления, очищаем от любых загрязнений;
4. Снимаем сами кнопки, аккуратно отогнув боковые крепления отверткой;
5. Удаляем всю грязь и выработку с дорожек при помощи спирта и ваты;
6. Смазываем рабочую часть кнопки силиконовой смазкой (это делать не обязательно, но так ход кнопки будет более плавным);
7. Собираем все в обратной последовательности.

Замена кнопки стеклоподъемника Рено Логан и Меган

ВИДЕО ОБЗОР
” alt=””>

Заменить блок кнопок стеклоподъемников на автомобилях Рено Логан, Меган также можно самостоятельно.

1. Все, что для этого потребуется — это плоская отвертка с широким плоским шлицем и тканевая салфетка или платок.
2. Чтобы извлечь блок управления, достаточно аккуратно подцепить его отверткой и постепенно вытянуть из посадочного места. Чтобы во время демонтажа случайно не повредить обшивку рекомендуется обернуть отвертку тонкой тканью.
3. Далее нужно отсоединить клеммы с проводами, проследив, чтобы они не провалились внутрь обшивки. Затем нужно подсоединить новый блок и установить кнопки на место.

Стеклоподъемник Лада-Калина

Мой стеклоподъёмник приказал долго жить после того, как однажды зимой я долго пытался опустить намертво примерзшее стекло. Как показало вскрытие, электромотор срезал зубцы на червячной передаче.

Если вы решили вмешаться в свой стеклоподьёмник, то эта статья поможет вам съекономить кучу времени, нервов и сил.

Итак, треск при включении стеклоподьмника однозначно свидетельствует, что срезало зубцы червячной передачи, придётся менять редуктор. Редуктор и электромотор это единый узел, т. е. покупаем узел в сборе.

Мысли о том, что можно повернуть шестеню на N-ное число градусов, дабы червяк попал на исправные зубцы, выкиньте у себя из головы, ибо эта шестерня делает более 360° при работе.

Для начала снимаем обшивку двери, крепится она на пластиковых пистонах по периметру. Крайне не рекомендую снимать обшивку на морозе: пистоны будут очень жёсткие, и скорее всего вы оторвете их крепление от самой обшивки.

Оторванные крепления обратно клеим эпоксидным клеем, не тем, что по 120 руб под названием ЭДП20, а тем, что по 60 руб в виде двух шприцов по 1,5 мг. Сами пистоны продаются в автомагазинах, выбор огромный.

Подробно объяснять, как снимтаь обшивку, не вижу смысла, в интернете полно мануала, вот например тут, скопирую сюда только расположение пистонов:

Не забываем открутить пипку блокировки замка, саморез внутри маленького верхнего кармашка, два самореза под низом большого кармашка и шуруп крепления внутренней ручки открывания двери. Аккуратно оттягиваем обшивку, не спеша, чтобы пистоны медленно освобождались, отцепляем провода к кнопкам и динамику.

Откручиваем четыре шурупа сотового элемента (зеленые стрелки) и шуруп крепления тяги внутренней ручки (красная стрелка).

Затем откручиваем стекло от направляющих, стекло крепится на четыре болта, ключ на 10. Удобно использовать головку с небольшим удлинителем.

Открутив болты, аккуратно опускаем стекло на дно двери. Перед опусканием будет удобно снять защитную шторку, которая приклеена на нижнюю часть стекла на мастику и продета в местах крепления при помощи прорезей. Шторка ставится только одной стороной, т. е. она не симметричная.

Затем откручиваем непосредственно гайки крепления стеклоподъемника: четыре гайки на левой направляющей, четыре гайки на правой направляющей (зелёные стрелки) и три гайки крепления мотор-редуктора (жёлтые стрелки).

Всё. Теперь аккуратно вытаскиваем весь механизм через технологическое отверстие, сначала левую направляющую, затем мотор-редуктор, затем правую направляющую.

Вот так выглядит весь механизм стеклоподъемника:

Две направляющих, на каждой направлящей по каретке, через обе направляющие идёт стальной тросик, приводимый в движение мотор-редуктором. В двух местах на тросике обжаты толстые колечки, которые закреплены в каретках, одно из обжатий заодно закрепляет оба конца тросика.

Собственно нас интересует только сам редуктор.

Мотор редуктор состоит из двух частей, стягиваемых вместе тремя шпильками-демпферами. Откручиваем эти шпильки-демпферы и очень аккуратно медленно располовиниваем мотор-редуктор. В той части, на которой установлен электродвигатель, имеется большая шестерня червячного редуктора, а на другой части имеется алюминиевый барабан с канавками под тросик. Тросик накручен на барабан строго по канавкам и имеет фиксатор в виде обжатой толстой трубочки, вставленной в имеющееся на барабане углубление. Вот так это выглядит:

В общем, самое важное в том, что нужно располовинить мотор редуктор так, чтобы алюминиевый барабан с канавками не выскочил из корпуса. Аккуратно, не спеша покачивая, располовиниваем корпус мотор-редуктора. Нужно, чтобы квадратная ось зубчатой шестерни вышла из алюминиевого вала, на который намотан трос.

Трос имеет сильную натяжку, осуществляемую двумя пружинами, расположенными на входе троса в мотор-редуктор.

Внутри мотор-редуктора, где барабан с намотанным на него тросом, должно быть много консистентной смазки – это залог очень-очень долгой исправной работы всего механизма. Осматриваем трос на повреждения, обильно обмазываем трос новой смазкой.

Вставляем новый мотор редуктор своим квадратным валом в барабан, совмещаем три крепёжных отверстия, закручиваем шпильки-демпферы.

Сейчас самое время поговорить о том, почему в Ладе Калине передние стекла не опускаются полностью. Я слышал несколько мнений на этот счёт, самые распространённые о том, что стекло упирается в трубу-усилитель.

Внимательно посмотрите на это фото:

Труба-усилитель распологается с внешней стороны от стекла, а стекло в полностью опущенном положении опускатеся ниже трубы-усилителя.

Не дают стеклу опуститься сами направляющие, которые сделать подлиннее на АвтоВАЗе не догадались.

Единственное, что мы можем сделать, это немного укоротить резиновые отбойники внизу направляющих:

Я просто выломал кусачками, укоротив резинки примерно на сантиметр. Выламывать больше нет смысла, т.к. каретки просто упрутся в ролики.

Еще можно немного выгадать регулировкой крепления самого стекла на каретках, т.к. там отверстия имеют продольную форму, но такая форма сделана для регулировки стекла от перекоса.

Смазываем весь тросик, передвигаем его в другой крайнее положение, снова смазываем, собираем всё в обратной последовательности.

Если новый мотор редуктор работает в другую сторону, то не спешите отрезать провода, чтобы поменять полярность, это делается элементарно вытаскиванием штырьков в разьёме. Для этого вставляем в углубления, указанные на фото жёлтыми стрелочками, что-то типа тонкой отвертки (ширина жала примерно 1. 1,5мм), чтобы утопить фиксаторы штырьков.

Разборка стеклоподъёмника удобный повод, чтобы почистить бархотку-уплотнитель от грязи и пыли, смазать замок, обработать антикором нижнюю внутреннюю часть двери, наклеить шумоизоляцию.
