Ваз 2110: приборная панель — замена подсветки и тюнинг

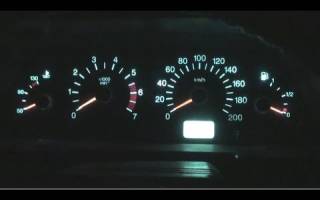

Подсветка приборной панели ваз 2110 нового образца

Очень часто у автомобиля 2110 ваз приборная панель выходит из строя. При этом иногда наблюдаются проблемы с ее подсветкой.

Некоторым же просто не нравится то, как именно она светит в темное время суток. В таком случае желательно, чтобы подсветка была заменена.

В этой статье пойдет речь о самостоятельной замене подсветки нового образца на панели приборов, работу которой можно увидеть в соответствующем видео – обзоре в сети Интернет.

Замена подсветки на приборной панели

Знак приборной панели на ваз 2110

Для этого необходимо использовать следующий алгоритм:

Следует вынуть панель.
Обозначение подсветки обуславливается специальными светодиодными лампочками. Чтобы заменить подсветку, эти лампочки надо снять.

Примечание: делать это необходимо предельно аккуратно, ведь они довольно маленькие. Кроме того, есть возможность навредить самой панели.

Но перед этим следует ее разобрать. Это несложная задача, так как для ее разборки необходимо всего лишь нажать на защелки, благодаря чему можно будет вынуть лампочки.
Все видели, что сверху приборной панели есть «наклейка» и обозначения (скорости, количества бензина). Держится она на клее, поэтому чтобы ее снять, придется немного «поковыряться».

Остатки клея необходимо убрать.

Можно приступать к замене подсветки.

Примечание: желательно выбрать не очень яркие цвета, напрягающие глаза. Идеально подойдут цвета белого или синего цветового ряда.

Чтобы снять светофильтр, расположенный с обратной стороны «наклейки», надо взять канцелярский нож. Светофильтр находится под защитным слоем. Сначала нужно снять его. Не следует слишком сильно давить ножом, так как могут быть повреждены необходимые детали.

Описание тюнинга приборной панели

Примечание: легче его снять, если потереть ножом то в одном направлении, то в другом.

Чтобы вставить светодиодные лампочки, следует вынуть плату, расположенную в пластиковом корпусе. Здесь будут специальные отверстия для них.

Распиновка приборов панели

Примечание: но это еще не все нужно будет запаять проводки лампочек к плате, чтобы они работали.

Теперь надо все собрать обратно и правильно установить.

Отдельная подсветка стрелок

СВЕТОДИОДЫ В ПРИБОРНУЮ ПАНЕЛЬ НА ВАЗ 2110 2111 2112

Видео руководство по замене щитка приборов на ВАЗ 2110-2112 своими руками. Также рассмотрен пример по замене…

Как снять щиток приборов на ВАЗ 2110, 2111, 2112 и замена лампочек

Видео обзор — Стайлинг подсветки салона авто Ваз 2110 замена всех лампочек накаливания на диодные на панели…

Светодиодная панель приборов ваз 2110

Желая, чтобы стрелки светились другим цветом, можно сделать следующее:

Примечание: при этом стрелки будут гореть другим цветом только при зажигании.

Как поменять подсветку с использованием цветной пленки

Старая панель приборов ваз 2110

Для того, чтобы поменять цвет подсветки приборной панели, не обязательно менять светодиодные лампочки.

Для этого можно просто:

Взять 12 светодиодов и светодиодную ленту.
Вынуть из цоколя лампочки, на место которых вставлять по одному светодиоду.
Нужно взять необходимое количество светодиодной ленты.

Схема панели приборов

Примечание: ее длина отмеряется по величине панели.

Цоколь и светодиоды необходимо вернуть в первоначальное место.
Следует приклеить ленту к пластику панели (должна поддерживаться соответствующая температура).
Хорошо закрутить колодку.

Проверка панели

Если приборная панель была разобрана, то ее нужно проверить.

Надо нажать на кнопку сброса и удерживать.
Включить зажигание.
Все стрелки должны подняться вверх. Это должно произойти три раза.

Примечание: если все стрелки правильно работают, то все они поднимутся. В противном случае, нужно их разбирать.

Как снять стрелки с панели

Если стрелки не работают, то надо их снять и поставить обратно, так как возможно они неправильно установлены:

Следует взяться за стрелку.
Начать крутить ее против часовой стрелки.
При этом необходимо слегка потянуть ее вверх.
Поставить на место и проверить, работают ли они.

Как собрать и разобрать панель

Чтобы сбросить показания спидометра или исправить проблему, из-за которой не мигает лампочка указателя поворота на панели, то ее необходимо снять.

С этой целью следует выполнить такие действия:

Можно снять кожух, но при этом плата все равно будет заблокирована.
Надо взять крестовую отвертку и с ее помощью снять еще несколько болтов.
Теперь нужно отщелкнуть защелки на панели. Начинать следует с нижней части. Если с нижней стороны они были отсоединены, то можно выталкивать их вверх. Так плата быстро снимется.
Стрелки по любому надо будет снять.

Примечание: некоторые стрелки снимаются легко, а вот стрелки указателя количества бензина снимается намного сложнее. Чтобы снять стрелки, нужно аккуратно потянуть за них.

Панель разобрана, теперь нужно попытаться решить проблему.

Примечание: На плате есть очень маленькие светодиоды, которые тоже могут сгореть. Из-за них может не мигать лампочка указателя поворота, поэтому их нужно заменить.

Для этого необходима работа с паяльником.

Но если панель разбиралась с целью сбрасывания показаний спидометра, то:

Теперь желательно как-то собрать панель обратно.

Делается это еще легче:

Поставить плату в пластиковый корпус.

Примечание: желательно, чтобы под ней была чистая тряпочка,чтобы ее поверхность не была поцарапана.

Теперь нужно вкрутить болтики на самой панели. Их пока не надо полностью закручивать, так как следует сначала поставить на место стрелки.
Прежде чем поставить стрелки на место, их нужно тщательно протереть, так как под воздействием света будут видны отпечатки, грязь и т.д.

Примечание: стрелки нужно выставить примерно на 3-4 мм ниже нуля. Также важно, чтобы между стрелками и спидометром был небольшой зазор, иначе они будут заедать.

Намного легче установить, впрочем как и снять, длинные стрелки. Чтобы установить короткие стрелки, нужно действовать очень аккуратно, так как они более нежные по сравнению с длинными.

Прежде чем поставить стекло, его также нужно протереть. Теперь защелкнуть на защелки.
Плату крепить на болтики.
В последнюю очередь – вкрутить шурупы на чехле, после чего вставить на место все лампочки.

Читать еще: Принцип работы пенной насадки

Работа с панелью в автомобиле – это наверное самое простое, что может быть. Поэтому нет смысла ехать в автосервис, где цена даже на такую пустяковую работу будет высокой.

Лучше пересмотреть кучу фото и видео, прежде чем решиться делать ремонт и тюнинг салона машины своими руками, чтобы не навредить автомобилю. Любая инструкция поможет быстро и качественно произвести работу.

Не работает панель приборов на ВАЗ 2110: комбинация, распиновка

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома. Любой автомобиль не безгрешен, потому владельцам машин не остается ничего другого, кроме как бороться с возникающими раз за разом проблемами.

Приборная доска

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

Тахометр;
пидометр;
Указатель уровня топлива;
Указатель температуры охлаждающей жидкости;
Контрольные лампы в количестве 12 штук;
6 лампочек подвески щитка приборов;
Резервное гнездо, предназначенное для контрольной лампы;
Пара колодок для подключения проводов.

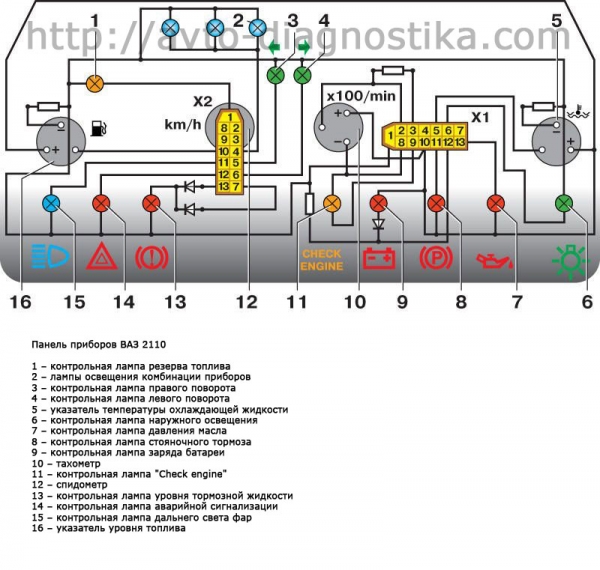

РАспиновка приборки

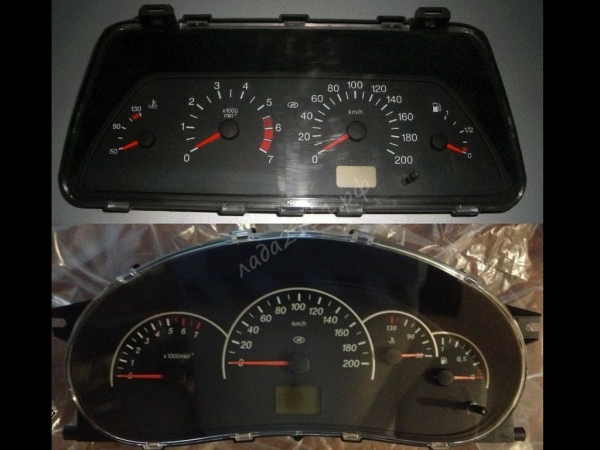

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

В старых щитках приборы располагаются симметрично.
Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов н а ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Проблемы и их устранение

Старый и новый образец

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Самосовершенствуйтесь. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

Панели приборов ВАЗ 2110 и их тюнинг

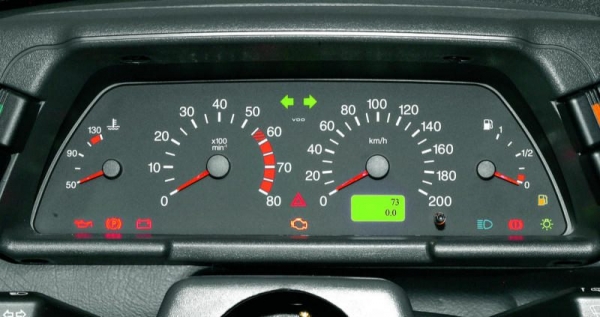

Панель приборов ВАЗ 2110 — это совокупность контрольно-измерительных бортовых индикаторов, предназначенных для отображения актуальной информации о состоянии систем машины. Приборная панель состоит из следующих основных типов шкал и датчиков:
