Регулировка клапанов двигателя современного автомобиля

Бесперебойная работа двигателя внутреннего сгорания предполагает периодическое проведение регулировки его клапанов. Они находятся в головке блока цилиндров и относятся к газораспределительному механизму. Мы расскажем, как отрегулировать клапаны самостоятельно.

Подготовка к регулировке клапанов двигателя

Операция по регулировке зазоров клапанов входит в техническое обслуживание вашего авто. На отечественных автомобилях она проводится каждые 15 тыс. км, для иномарок — каждые 30 тыс. или 45 тыс. км. Дело в том, что при изменении просветов сдвигаются фазы газораспределения. Двигатель в этом случае начинает работать с перебоями из-за недостатка или избытка топлива. В наиболее запущенных случаях пропадёт компрессия (мотор просто не заведётся) или клапаны встретятся с поршнями (потребуется капитальный ремонт устройства). Последнее справедливо как для бензиновых, так и для дизельных двигателей.

Как определить, требуется ли регулировка

Профессионалы выделяют следующие симптомы неправильно отрегулированных зазоров:

Двигатель троит, компрессия в цилиндрах заметно различается или полностью отсутствует. При слишком маленьких просветах клапаны до конца не закрываются, поэтому нарушается герметичность камеры сгорания.
Наблюдается посторонний стук в верхней части двигателя. Это может быть вызвано как слишком большими (стук толкателей по клапанам), так и слишком маленькими (клапаны упираются в поршни) зазорами.

Если присутствует какой-либо из перечисленных симптомов, необходимо проверить промежутки в клапанном механизме.

Регулировка зазоров всегда проводится на холодном двигателе. При этом головка блока цилиндров с распредвалом установлены и плотно затянуты. Зависимость величины просветов от температуры приведена в таблице.

Таблица: зависимость величины зазоров от температуры

Стандарт 0.15
Температура

градусы мм индикатор -10 0.128 44.1 -5 0.131 45.4 0.135 46.8 10 0.143 49.4 20 0.15 52

Из таблицы следует, что оптимальная температура для регулировки — 20 градусов.

В обязательном порядке регулировка зазоров требуется:

после переборки двигателя;
после снятия и установки головки блока цилиндров.

При замене оборудования на газобаллонное регулировать клапаны необязательно.

Регулировка клапанов на отечественных автомобилях

Наиболее просто регулировка осуществляется на отечественных автомобилях семейства ВАЗ.

Видео: как регулировать зазоры клапанов на ВАЗ 2106

Регулировка просветов производится с помощью плоского щупа. Сначала следует выставить поршень первого цилиндра в верхнюю мёртвую точку (ВМТ). Затем регулируем зазоры согласно таблице.

Таблица: последовательность регулировки зазоров клапанов

Угол поворота коленчатого вала, градусы	Цилиндр, в котором происходит такт сжатия	Номера регулируемых кулачков
4	6, 8
180	2	4, 7
270	1	1, 3
360	3	2, 5

Процесс регулировки различается в зависимости от модели ВАЗ. Так, на ВАЗ 2106 зазоры в клапанном механизме регулируются с помощью винта с контргайкой.

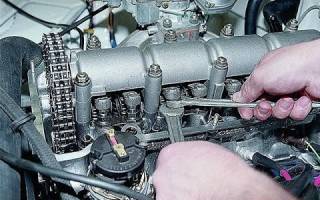

На ВАЗ 2106 зазоры в клапанном механизме регулируются с помощью винта с контргайкой

На ВАЗ 2108–09 для этого используются регулировочные шайбы, а величина просвета определяется с помощью плоских щупов.

На ВАЗ 2108–09 величина зазора определяется с помощью плоских щупов

Раньше, во времена СССР, для точной настойки зазоров клапанов использовалась специальная рейка с индикатором.

Регулировка зазоров двигателя ВАЗ 2106 выполняется сразу, без промежуточных измерений. На ВАЗ 2108–09 следует использовать набор регулировочных шайб. После измерения просвета старая шайба вытаскивается, а на её место, с учётом проведённых измерений, подбирается новая.

На ВАЗ 2108–09 для нсстройки зазоров клапанов используются регулировочные шайбы

Для замены шайб нужен специальный съёмник.

Для замены регулировочных шайб на ВАЗ 2108–09 требуется специальный съемник

При регулировке зазоров сначала снимается клапанная крышка, а затем устанавливается съёмник.

Замена регулировочных шайб с помощью специального съёмника

При регулировке зазоров клапанов тип двигателя (бензиновый, дизельный или газовый) абсолютно не важен. Значение имеет лишь конструкция узла «клапан — толкатель — распредвал». Изменяя зазоры, можно на несколько градусов сдвинуть фазы газораспределения (моменты открытия и закрытия, выраженные в градусах поворота коленчатого вала).

Меняя зазоры клапанов, можно сдвинуть фазы газораспределения

Сдвиг фаз происходит при смещении распредвала относительно коленчатого вала путём перестановки цепи или ремня ГРМ. Обычно такая регулировка нужна только при форсировании двигателей или чип-тюнинге, поэтому здесь мы её рассматривать не будем.

В современных двигателях часто используются гидрокомпенсаторы. С их помощью происходит регулировка клапанов под действием пружины и подача масла из системы смазки двигателя. Другими словами, гидрокомпенсаторы автоматически регулируют зазоры на работающем двигателе.

Как отрегулировать клапанные зазоры на иномарках

Прежде всего, с помощью инструкции по ремонту и обслуживанию вашего авто определяем тип двигателя. Дело в том, что на некоторых иномарках может быть до десяти видов моторов на одной модели автомобиля. Там же указан инструмент, необходимый для регулировки и установки меток ГРМ. Однако, в большинстве случаев достаточно набора гаечных ключей и плоских щупов. Рассмотрим особенности регулировки зазоров на Mitsubishu ASX 1.6 с бензиновым и дизельным двигателем.

Бензиновый двигатель

Для этого следует выполнить следующие действия:

Снимаем пластмассовый кожух двигателя (держится на резиновых защёлках).
Демонтируем катушки зажигания и клапанную крышку.
Выставляем по меткам оба распредвала (здесь же указаны номинальные зазоры впускных и выпускных клапанов).
Выставляем метки распредвала двигателя
Измеряем с помощью щупов зазоры «Второй и четвёртый цилиндр — впускные клапаны», «Первый и третий цилиндр — выпускные клапаны». Записываем результаты измерения.
Проворачиваем коленчатый вал на 360 градусов. Затем совмещаем метки на распредвалах и замеряем зазоры других клапанов.
Проверяем величину клапанных просветов двигателя
Снимаем оба распредвала, вытаскиваем регулировочные стаканчики и по приведённой формуле высчитываем размер новых стаканчиков.
Регулируем зазоры клапанов
Устанавливаем новые стаканчики и устанавливаем распредвалы в головку блока цилиндров.
В указанные места наносим герметик и закручиваем клапанную крышку.
Наносим герметик и закручиваем клапанную крышку двигателя

Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может быть укомплектован дизельным двигателем. В этом случае регулировка клапанов осуществляется с помощью болтов в толкателях.

Так регулируются зазоры клапанов на Mitsubishu ASX 1.6 с дизельным мотором

Основные признаки неправильно проведённых работ

Если зазоры клапанов установлены правильно, двигатель будет работать тихо и ровно. При увеличенных промежутках он будет издавать посторонние стуки и шумы, при уменьшенных — будет работать неравномерно. Дальнейшая эксплуатация такого автомобиля невозможна, необходимо выполнить ремонт самостоятельно или обратиться в сервисный центр. В противном случае вы можете лишиться автомобиля.

Беспроблемная эксплуатация вашего автомобиля во многом определяется регулярными операциями по настройке зазоров клапанного механизма. Периодичность этих операций устанавливается производителем, а технология регулировки довольно проста и не требует специальных знаний и умений. Удачи на дорогах!

Повторная регулировка клапанов после замены

Warning: Use of undefined constant php – assumed ‘php’ (this will throw an Error in a future version of PHP) in /home/h811184817/autonovice.ru/docs/wp-content/themes/vw-writer-blog/template-parts/single-post-layout.php on line 20
–>

Для чего нужна автомобилю регулировка клапанов двигателя и что они собой представляют. У автомобиля имеется два или более клапана на цилиндр. Один предназначен для запуска горючей смеси, другой – для выпуска отработавших газов. Механизм, приводящий в действие клапаны и устанавливающий порядок их работы, называется газораспределительным или, как его еще называют, клапанным. В процессе нагрева двигателя его металлические детали расширяются, при остывании они уменьшаются и между ними появляются зазоры. Для нормальной работы двигателя зазоры в клапанном механизме должны быть отрегулированы. В противном случае двигатель начинает стучать, падает его мощность, начинает чихать карбюратор и т.д.

Чем грозит плохая регулировка клапанов?

Плохая регулировка клапанов становится причиной снижения эффективности работы двигателя и приводит к преждевременному износу его деталей. Если зазоры слишком малы, будут подгорать клапаны и их седла. Снижение мощности двигателя, металлический стук, выстрелы в глушителе и чихание в карбюраторе происходит при чрезмерно больших зазорах.

Периодичность проверки зазоров клапанов?

После каждых 20-30 тыс. км. пробега автомобиля должна проводиться проверка и если это необходимо, регулировка клапанов. Данные о размерах тепловых зазоров можно найти в руководствах по ремонту и обслуживанию авто. Следует обратить внимание на то, что зазоры для впускного и выпускного клапана, а в некоторых случаях и для разных цилиндров, отличаются.

Как провести регулировку?

Во время проверки и регулировки зазоров двигатель должен находиться в охлажденном состоянии. Зазор проверяют при помощи плоского щупа нужной толщины, регулировку производят путем поворота регулировочных винтов коромысел, на некоторых ВАЗовских автомобилях – головкой регулировочного болта.

Перед началом регулировки клапанов необходимо установить поршень цилиндра в верхнюю мертвую точку такта сжатия, при которой клапаны цилиндра находятся в закрытом состоянии, а коромысла клапанов свободно качаются в пределах зазора. Затем на регулировочном винте или болте отпускается контргайка. Плоским щупом или регулировочным винтом (болтом) настраивается зазор и затягивается контргайка.

Нужно быть предельно аккуратным, и после затяжки необходимо еще раз проверить зазор, так как он может измениться. Оптимальным считается зазор, в который щуп проходит с некоторым усилием. Повторная регулировка зазора потребуется, если щуп проходит с большим трудом или слишком свободно.

Затем проводится регулировка клапанов других цилиндров. При этом соблюдается порядок работы цилиндров двигателя автомобиля. Коленвал поворачивается только по часовой стрелке за пусковую рукоятку или за болт крепления шкива привода генератора. Можно использовать для этого вывешенное ведущее колесо, но при этом необходимо соблюдать осторожность.

По окончании регулировки зазоров в клапанном механизме, двигатель запускается и прослушивается его работа в разных режимах. Если регулировка клапанов проходила после ремонта головки, необходимо, чтобы клапаны были правильно притерты. Кроме того, не допускается, чтобы клапаны были разбиты на концах, а зазоры втулок превышали норму.

2 комментариев на “Регулировка клапанов двигателя автомобиля — советы бывалых.”

Опытный водитель на слух чувствует работу двигателя, особенно своей машины. При первом же изменении работы двигателя необходимо немедленно провести его диагностику, но прежде всего проверить зазоры клапанов специальным плоским щупом. При отклонениях я срочно обращаюсь к специалистам.

Хочется дополнить автора. Регулировка клапанов осуществляется на холодном двигателе. При разогреве металл имеет свойство расширяться, поэтому регулировка на горячем моторе будет некорректной, не принесёт ожидаемых результатов. Важно правильно найти верхнюю мертвую точку первого цилиндра. Лучше сделать так. Откручиваем свечу первого цилиндра. Вставляем в отверстие длинную отвёртку. Затем включаем пятую передачу, с помощью приподнятого колёса начинаем проворачивать коленчатый вал. Отвёртка начнёт двигаться вверх. Вращаем колесо потихоньку пока отвёртка не остановится в верхней точке. Все, теперь можно производить регулировку клапанов данного цилиндра. Аналогичную комбинацию следует выполнить с каждым цилиндром. Данный способ позволяет автолюбителю сделать максимально точную настройку клапанов. В большинстве современных автомобилей клапана не требуют регулировки, там используются гидрокомпенсаторы, которые автоматически выдерживают требуемый зазор для оптимальной работы движка.

Регулировка клапанов ваз

Много мифов и легенд сложилось вокруг такой необходимой процедуры как регулировка клапанов на ваз 2109, 2114 и 2108. Сначала карбюраторные потом стали инжекторные, но конструкция газораспределительного механизма не поменялась. До 2011 года выпуска даже тепловые зазоры остались прежними. Лишь с приходом легкой ШПГ зазоры стали чуть больше. Седла стали металлокерамические, а поршня легкие. Периодичность регулировки клапанов осталась прежней в 30000 км пробега.

На новом автомобиле регулировать клапана нужно обязательно в первые 3000 км пробега, далее в 15000 и каждые 30000 км. Если не придерживаться периодичности, клапана могут сгореть, седла в головке просесть. К тому же теряется тяга и увеличивается расход топлива. Тепловые зазоры на вазах 2108, 21083, 2109, 21099, 2110, 21102, 2111, 21114, 2112, 2113, 2114, 2115, 1113, 11113, 2170, 2190, приора, гранта (с двигателем 11183), должны быть такие:

Тепловые зазоры на новых модификациях с 2011 года на ваз 8 клапанные лада гранта, калина 2, приора, с двигателем 21116

Выпускные 0,4 мм;
Впускные 0,25 мм.

Расчет зазора

Для того чтобы узнать размеры шайб существует формула регулировки:

H – толщина новой шайбы;

B – толщина шайбы, которую сняли;

A – существующий зазор;

C – номинальный зазор (0,2 или 0,35)

Зазоры проверяем щупом. Желательно их иметь несколько с шагом 0,02 – 0,03 мм.

Правильная регулировка клапанов дает залог продолжительной жизни мотора.

Зачем нужно регулировать клапана

С пробегом металлический стержень клапана имеет тенденцию растягиваться и сужаться. Седла в головке блока цилиндров проседают, поэтому и меняется тепловой зазор. А он физически нужен определённого значения из-за конструктивных особенностей двигателя. Последствия не своевременной регулировки не обратимы. Зажатый клапан в процессе работы восьмиклапанного мотора, теряет герметичность, лавинный поток после воспламенения обжигает его кромки и седло ГБЦ, которое утапливается в тело головки. Ремонт такого вида дорогостоящий и не несет гарантии. Лучше вовремя регулировать, тем более что цена настройки 8ми клапанного мотора в 600 – 800 рублей за 30000 км не такая ощутимая.

При правильно отрегулированных зазорах автомобиль будет ехать свободно, без потери тяги, расходуя меньше топлива. Ни в коем случае нельзя регулировать на горячую. Только охладить двигатель до 30-40 градусов. Иначе можно ошибиться и зажать клапана.

Бывают случаи, что клапана отрегулировали, а стук остался. Причина может быть не зазорах. На холодный мотор могут стучать юбки поршней, стаканчики – толкатели в теле головки. Причин может быть много, поэтому не стоит торопиться с выводами, а тщательно все проверить. Есть специальный прибор — стетоскоп, с помощью которого легко прослушать шумы двигателя.

Порядок регулировки

Порядок регулировки клапанов на всех модификациях 8 клапанного ваза одинаков. Различия есть только у инжекторных автомобилей гранта, калина 2 с грантовским двигателем. У них облегченная поршневая группа и металлокерамические седла. В связи с этим зазоры отличаются в большую сторону на 0,05 мм. Зная порядок и схему регулировки, можно и своими руками настроить клапана. Минус в отсутствии набора и комплекта шайб для регулировки. Каждый раз ездить на рынок за ними накладно, и покупать весь диапазон тоже.

Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115

Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;
Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.

На моторах, у которых 16 клапанов регулировка не требуется, так как тепловые зазоры выбираются в автоматическом режиме за счет гидрокомпенсаторов.

Проверку зазоров также требуется проводить после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок седла зенкуются специальным инструментом и заведомо утапливаются в головку. Соответственно нужно соблюдать очередность, выставить оптимальные зазоры и повторить после 1000 км пробега.

Регулировка 8кл двигателя под газ дает увеличение срока пробега между настройкой. Если двигатель не предназначен работать на газобаллонном оборудовании, седла и клапана будут быстро прогорать, и чтобы хоть как-то продлить срок службы, зазоры следует делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не выставляется, то есть не разжимается, значит седло утопилось на приличное расстояние в головку. В таком случае нужно замерить на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена седла или самой головки блока цилиндров.

Таблица регулировки по инструкции завода

Марка авто	Впуск	Выпуск
приора 21116	0,25	0,4
калина 2 21116
лада гранта 21116
гранта 2190	0,2	0,35
приора 2170
21114
21102
21099
21093
21083
11186
11183
2190
2115
2114
2113
2112
2111
2110
2109
2108
ваз 99
ваз 083
1118
11113 ока
1111 ока

Что нужно для регулировки

Как уже было подмечено выше, отрегулировать тепловые зазоры клапанов на вазе можно своим руками. Для этого нужны набор шайб, некоторые приспособления и инструменты. Рейку можно сделать самодельную, но рентабельнее купить вилочку для установки зазоров на авторынке готовую.

Пяточки для регулировки понадобятся в диапазоне от 3,40 до 4,05 мм если в ГБЦ не менялись направляющие. Если же все-таки производился ремонт, или автомобиль на газу придется приобрести шайбы в диапазоне от 2,50 мм для выпускных клапанов. Впускные клапана как правило остается на прежнем зазоре, на них седла не топятся.

Таким образом, в данной статье рассмотрели вкратце порядок регулировки клапанов на автомобилях марки ВАЗ с передним приводом. Также затронули последствия несвоевременной настройки, и езды на газу.
