Настройка гбо lovato 4 поколения

ГБО Ловато

Сегодня на многих автомобилях с установленным ГБО стоит продукция марки Ловато. Это оборудование четвёртого поколения. Итальянское качество и умеренная стоимость помогли компании завоевать существенную долю рынка. Цена комплекта ГБО находится в пределах 19000-24 000 рублей. Важное значение сыграло и то, что фирма является одним и пионеров в области доработки двигателей автомобилей. Компания Lovato появилась ещё в 1922 году, но до сих пор является частным семейным бизнесом. С момента основания она занимается производством электрического оборудования. Одной из первых компания получила все необходимые разрешения на производство систем по управлению двигателями. Благодаря широкой сети импортёров её продукцию можно найти в любом уголке мира. Оборудование данной марки можно установить в любом автосервисе, занимающемся ГБО. Мастера очень любят иметь дело с продукцией данной фирмы, так как оборудование Ловато имеет упрощённые настройки. Они доступны для установщиков любого уровня подготовки. Настройка системы также не вызывает проблем.

На оборудование данного бренда выдаётся гарантия до трёх лет. Обычно его хватает на 200-300 тысяч километров. Это отличный показатель для ГБО 4-го поколения.

Данный километраж разные водители наезжают по-разному. В среднем, получается пять-шесть лет. Оборудование других марок имеет меньший срок эксплуатации. После установки ГБО особо важным становится вопрос его обслуживания, про него забывать нельзя. Это вопрос не только исправности двигателя и его топливной системы, но и безопасности. Периодически должна производиться настройка блока управления. Стоит отметить, что ряд мастеров указывает, что даже при отсутствии технического обслуживания оборудование всё равно будет продолжать служить своему владельцу.

Важно отметить, что компания Lovato является монобрендом – все комплектующие для газобаллонного оборудования 4-го поколения фирма производит самостоятельно. В комплект поставки входят блок управления, форсунки, редуктор, клапан. Всё это итальянского производства.

Газобаллонное оборудование для автомобиля необходимо устанавливать в специализированных сервисах. Только там можно достичь того качества работ, которое необходимо для бесперебойного функционирования системы. При правильной установке ГБО исключается всякая возможность появления сигналов «check engine».

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

По поводу установки ГБО 4-го поколения, к которому относится и продукция фирмы Ловато, имеется ряд домыслов. Насколько они основательны?

Один из главных – снижение ресурса работы двигателя. Данный миф связан с тем, что температура горения газа больше, чем у жидкого топлива. Однако в современном оборудовании данная проблема решена тем, что впрыск топлива в форсунки происходит аналогичным образом как у жидкого топлива, так и у газового. Необходимо отметить, что ресурс двигателя зависит от качества топлива, оно может быть разным, причём, как газовое, так и жидкое.

Кроме того, ресурс двигателя зависит и от качества работ по установке оборудования. ГБО можно установить и своими руками, но делать этого не рекомендуется.

Важным преимуществом газа некоторые мастера считают то, что он меньше разъедает моторное масло, благодаря чему ресурс работы двигателя даже увеличивается. Однако нельзя забывать о качестве газа. Оно разное.

Преимущества монтажа ГБО

Основополагающим фактором установки для многих автовладельцев является низкая стоимость газового топлива по сравнению с бензином или соляркой. Благодаря химическим свойствам газ при взаимодействии с воздухом лучше создаёт топливную смесь. Таким образом, он лучше сгорает и выделяет меньше осадка в виде копоти и других веществ. Нельзя не отметить и лучшую устойчивость газа к детонации.

Комплект оборудования

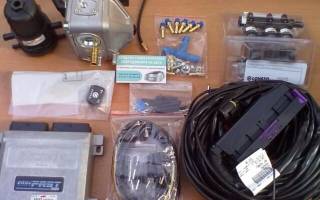

В комплект поставки оборудования фирмы Lovato входят редуктор со встроенным клапаном, датчик температуры редуктора, ЭБУ, переключатель, газовый фильтр, рампы и электропроводка с выходом OBD, инструкция (на её основе происходит настройка ЭБУ) и другие компоненты.

Принцип работы

Продукция фирмы Lovato относится к системам четвёртого поколения. Принцип работы оборудования данного поколения заключается в том, что газ на форсунки подаётся в зависимости от показаний датчиков, которые направляются на электронный блок управления.

Система выглядит следующим образом. Газ хранится в газовом баллоне. Он может располагаться в багажнике автомобиля или под днищем на месте крепления запасного колеса.

В момент переключения на газ работа бензиновой топливной системы прекращается. Открываются заслонки, и газ через редуктор попадает на форсунки, после чего — в камеру сгорания. Подача газового топлива происходит распределённо, последовательно или параллельно.

В баллоне газ находится под высоким давлением. Для того чтобы подать его в двигатель, давление нужно снизить. Это делается в устройстве под названием редуктор.

Монтаж продукции Lovato

Процесс установки ГБО от компании Lovato делится на следующие составные части. Устанавливаются баллон и газовые магистрали. Это наиболее простой этап, потому что баллон, как правило, помещается в багажнике, а магистрали — под днищем автомобиля. Заправочное отверстие может устанавливаться как в районе бампера, так и в непосредственной близости от бензинового «заправщика».

На втором этапе происходит высверливание отверстий под штуцеры. Это один из самых сложнейших этапов в установке ГБО. Некачественное производство работ негативно отразится как на расходе топлива, так и на работоспособности системы в целом. Крепятся штуцеры в непосредственной близости от бензиновой форсунки.

Наклон сопла должен обеспечивать наименьшее сопротивление газа при его попадании в цилиндр. Штуцеры должны быть врезаны на одинаковом расстоянии и под одним углом.

На третьем этапе устанавливается газовый редуктор. Как указывалось выше, он служит для снижения давления газовой смеси при её подаче в двигатель. Кроме того, он призван поддерживать стабильность этого давления. Процесс происходит автоматически, так как редуктор управляется через ЭБУ, который в свою очередь руководствуется показаниями с датчиков. Стоит отметить, что при работе редуктора происходят колебания давления газа, но они не существенны. Таким образом, газовый редуктор имеет наибольшее значение среди всех узлов системы ГБО.

Газовый редуктор от компании Lovato универсален, прост и надёжен. Он является образцом для подражания для других производителей, которые стремятся достичь данного уровня качества.

Газовый редуктор устанавливается во внутреннюю часть моторного отсека. После крепления к нему подключается газовая магистраль, затем устанавливаются газовый фильтр, клапаны и рампы форсунок.

Рампы устанавливаются с тем учётом, чтобы длина шлангов от газовых клапанов к штуцерам была минимальной.

На заключительном этапе происходит наладка электрической составляющей. Это сложнейший процесс, от которого зависит сама работоспособность системы. Часть проводов идёт в салон на ЭБУ, часть — на форсунки двигателя.

Блок управления должен быть соединён с блоком управления бензиновой топливной системой, а также датчиками температуры и давления. Именно от их работы зависит количество газовой смеси, поставляемой в камеру сгорания двигателя.

Процесс установки трудоёмкий и требует высокой квалификации. Выполнять работы своими руками категорически не рекомендуется. Это вопрос не только работоспособности двигателя, но и безопасности автовладельца.

Настройка блока управления

Первичная настройка блока управления должна также производиться в специализированном сервисе. От этого будут зависеть показатели расхода топлива, а также работа двигателя. При неправильной настройке возможны перепады мощности. Если сделать всё должным образом, то ГБО от компании Lovato будет служить верой и правдой долгие годы.

В процессе эксплуатации регулировка работы ЭБУ может производиться самостоятельно. В комплекте поставки идёт инструкция, где указан механизм работы. Пользоваться лучше оригинальным контроллером Lovato. Он имеет формат OBD. Инструкция содержит чёткий алгоритм того, как регулировать ЭБУ 4-го поколения. Настройка производится согласно ей. Контроллер подключается к компьютеру и системе. При полноценном соединении отобразится иконка «Соединение установлено», после чего можно будет начинать регулировку. Необходимые параметры, которые должны быть, инструкция содержит.

Настройки редуктора

Ремонт и регулировка редуктора должны по возможности производиться в специализированном сервисе. Однако ситуации бывают разные. Ремонт и регулировка предусматривают то, что человек, это делающий, может ориентировать в его настройках. Если автовладелец разбирается в вопросе, то отрегулировать можно и своими руками. На оборудовании четвёртого поколения Lovato возможна только регулировка давления газовой смеси. При помощи неё можно установить необходимые параметры расхода топлива. На редукторе установлен винт, при подкручивании которого устанавливаются нужные показатели.

Ремонт осложняется, если винт выставлен в положение «закрыто». В данной ситуации необходимо нарастить давление. Регулировка предусматривает раскручивание данного винта.

Если двигатель работает спокойно, то это говорит о том, что ремонт редуктора и его регулировка и настройка выполнены грамотно и качественно.

Регулировка редуктора Lovato выглядит следующим образом. При запущенном двигателе обороты плавно сбавляются до момента, пока мотор не заглохнет. При этом сам редуктор должен функционировать – если крутить винт в произвольном направлении, двигатель полностью не заглохнет. Если работа силового агрегата ухудшится, то лучше вернуться к исходным параметрам.

Таким образом, если самостоятельная регулировка или ремонт не удаются, то необходимо ещё раз изучить инструкцию, а лучше — обратиться в специализированный сервис.

Как отмечалось выше, оборудование компании Lovato отличается своей надёжностью и стабильностью работы. Однако некачественная регулировка и настройка могут вывести из строя даже его.

Настройка Гбо Ловато 4 Поколения

Купив подержанный газовый автомобиль, я был рад сэкономить на топливе. На самом деле, я разбил кучу проблем с газовым оборудованием, которые мне удалось решить после года копаться в Интернете, читать форумы и посещать различные 100 на HBO. Приведенные выше советы основаны на моем личном опыте самостоятельной работы и адресованы новичкам и моделям, которые хотят разобраться и настроить свой автомобиль.

Машина Geely CK2. Оборудование:
— Коробка передач Tomasetto Alaska AT-09;
— REG FAST Light форсунки (синие);
— ЭБУ (электрический блок управления) 4 этап плюс.

Шаг 1 — Загляните под капот машины.

Деловое свидание, встреча:
1) Газовый клапан:
— клапан установлен в моторном отсеке между цилиндром и коробкой передач
— клапан заблокирован или трубопровод открывается по команде переключателя / переключателя / блока управления
— он должен быть в закрытом положении при выключении питания

2.7) Снаряжение:
— испарение водянистой пропан-бутановой консистенции (нефтяного газа) осуществляется путем снижения давления и теплообмена между частями редуктора, нагреваемыми жидкостью системы охлаждения
— автоматическое снижение давления до рабочего уровня

3) Газовые форсунки (форсунки):
— блок газовых форсунок установлен на некотором расстоянии от впускного коллектора и соединен шлангами с форсунками, врезанными в коллектор в непосредственной близости от впускного клапана.
— Основным параметром форсунок является короткое время открытия. Чем короче время открытия, тем быстрее работает инжектор и тем точнее вы более чем понял газоснабжение

4) Датчик MAP (датчик давления и температуры газа):
датчик, который измеряет температуру газа конкретно в газовом потоке. Он совмещен с датчиком давления газа, что позволяет газовому ЭБУ производить правильные расчеты и корректировки

Как проверить настройки ГБО 4-го поколения? (смесь смеси)

5) Фильтр узкой очистки парогазовой фазы:
— устанавливается между коробкой передач и газовыми форсунками
— обеспечивает узкую фильтрацию испаряемого газа (70-80 мкм)

Где искать:
1. Шланги с охлаждающей жидкостью, идущей к коробке передач, должны быть толстыми и разрезанными параллельно варочной панели. Если у вас есть кусок толстого шланга на части коробки передач, в него вставлен шланг с широким пальцем, появятся задачи по нагреву коробки передач, см. Статью.

4,5. Не ленитесь, посмотрите, что осталось сделать для наших клиентских зажимов. Со временем шланги сжимаются и газ начинает отравляться.

3. Проверьте провода, идущие от мозга ГБО к батарее. Они слабые. В Интернете много случаев, когда трудности с ВПЛ были связаны с потерей контакта.

4. Рекомендуемое положение форсунки — вертикальное. Она тянется к этому, зацепляя их пластиковыми зажимами для «удобства». При проведении технического обслуживания мастера обрезают эти зажимы, а затем им часто лень возвращать все должным образом, и сопла висят на своих шлангах «как есть».

Шаг 2 — Удалите кабель, установите программное обеспечение.

Есть два варианта с кабелем: или мы покупаем, как они это называют, мы делаем это без помощи других — интернет, чтобы помочь. Я купил. Мы загружаем программное обеспечение с нашего собственного веб-сайта (www.ac.com.pl), оно бесплатное (точнее, оно входит в стоимость вашего газового блока управления двигателем). Для мобильности мы устанавливаем программное обеспечение на ноутбук. Вот несколько моментов:
— Аккумулятор ноутбука должен выдерживать на уровне кино 10-15 минут работы, в противном случае вы рискуете его отключить в центре калибровки;
— Лучший доступ в интернет:
а) для обновления прошивки газового ЭБУ;

Новинка

б) если у вас есть операционная система 7.
Существует подлая операционная система 7, которая помещает драйвер только в порт USB, в который вы вставили кабель. Если вы вдруг расслабитесь и решите вставить кабель в другой USB, то Операционная система 7 начнет загружать последние драйверы из интернет-драйвера и устанавливать их на этот USB-порт, используя последний.
Подсоедините кабель к разъему газового блока управления и к ноутбуку. Запустите программное обеспечение.

Шаг 3 — настройки ГБО.

Прежде чем переходить к вариантам, рекомендую прочитать статью, создатель которой разумно изложил механизмы газового блока управления двигателем.

Ниже приведен текст, взятый отсюда. Добавлены комментарии (К по вопросу выбора определенных характеристик по причинам собственного опыта.

После установки программы подключите интерфейсный кабель к блоку управления, запустите машину и запустите программу. В открывшемся окне мы увидим различные вкладки, параметры, параметры и многое другое.

1-е окно
Наш клиент остается там, где нужно посмотреть в первом окне, это несколько моментов.

4,5. Количество цилиндров на катушку ⇒ Установите правильное количество цилиндров на катушку. В зависимости от типа вашего двигателя и количества цилиндров, вам понравится это значение более чем на 4. Если вы установите его правильно, сигнал оборотов (в центре справа) будет приблизительно соответствовать скорости вашего двигателя.

Второе окно.
Идем дальше и идем на вкладку «Настройки контроллера ГАЗА»

Настройка гбо lovato 4 поколения

Данная инструкция не является профессиональной инструкцией по настройке, это бытовое руководство по эксплуатации ГБО.

Вакуумный (для карбюратора) или электронный (для инжектора) двухступенчатый редуктор предназначен для работы на сжиженном нефтяном газовом топливе (пропан-бутан). Из баллона газ под давлением 16 атм. поступает в газовый клапан, где подвергается очистке от смолистых веществ и механических примесей. Далее очищенный газ проходит в первую ступень редуктора, где давление понижается до 2 атм., а затем во вторую, где оно понижается до 0,5 атм. Под действием разрежения, создаваемого в коллекторе, работающего двигателя, газ из полости второй ступени редуктора поступает в тройник-дозатор. Из тройника-дозатора через смесительное устройство (проставка, смеситель или форсунки) в камеры карбюратора или устройство впрыска, где образовывается однородная горючая смесь, которая поступает в цилиндры двигателя. Охлаждающая жидкость из блока цилиндров двигателя через переходник поступает в нижний патрубок редуктора, подогревая газ и улучшая его испарение.

Порядок запуска ГБО в работу карбюраторного автомобиля

– Запуск холодного двигателя необходимо (при температурах ниже + 7-10 градусов) и желательно в принципе производить на бензине с последующим прогревом до температуры 40-50 градусов. 3атем коммутатор (переключатель в салоне) переводится в среднее положение, происходит выработка бензина из поплавковой камеры. Как только автомобиль начнет работать с перебоями, перевести коммутатор в положение «газ». Допускается пуск прогретого двигателя на газу.

– Частота оборотов холостого хода регулируется винтом, расположенным на корпусе редуктора. Расход газа регулируется винтами на тройнике-дозаторе. После первичной регулировки, проведенной мастером установочного центра, расходно-динамические характеристики можно улучшить следующим образом: винт 1 регулирует подачу газа в первую камеру карбюратора, что влияет на динамические характеристики машины при разгоне и частичных нагрузках. Разгоните машину до 80 км/ч, и, если «прием хороший», закрутите винт 1 на пол-оборота, процедуру повторяйте до тех пор, пока машина не начнет «тупить», после чего выкрутите винт 1 на четверть оборота назад. Винт 2 управляет второй камерой карбюратора, от степени наполнения которой зависит приемистость на полных нагрузках. Для регулировки второй камеры разгоните машину свыше 90 км/ч и повторите процедуру описанную выше. Т. к. плотность газа (кг/л) меньше плотности бензина, газа расходуется на 10-15 % больше. При парковке на ночь автомобиль следует перевести на бензин. Для этого увеличить обороты двигателя до 3000-3500 об/мин, коммутатор (переключатель) перевести в положение «бензин», минуя выработку, и подождать заполнения бензином поплавковой камеры.

Порядок запуска инжекторного автомобиля

Инжекторный автомобиль оснащается двухпозиционным автоматическим переключателем (коммутатором) газ-бензин. Когда переключатель находится в положении бензин, машина работает только на бензине (горит красная сигнальная лампа на знаке бензин). Для перевода автомобиля на газ необходимо следующее:

1. Переключить коммутатор в положение газ.

2. Запустить двигатель в работу и прогреть его до температуры 40-50 градусов. При этом на коммутаторе лампочка символа бензин горит красным, на символе газ мигает зеленая лампа (режим ожидания оборотов).

З. Для перехода на газ необходимо нажать на педаль акселератора и набрать 2500 оборотов и резко отпустить. Машина перешла на газ (на символе газ горит зеленая лампа, красная погасла).

Основные требования по безопасности

– В случае, когда не устраивает мощность, повышенный расход, проблемы с холостым ходом, запрещается самостоятельная регулировка автомобиля (неправильное регулирование может явиться причиной хлопка (только инжектор) и, как следствие, выхода из строя ДМРВ, корпуса воздушного фильтра, впускного коллектора). В этом случае следует обратиться на СТО.
– Инжектор: запрещается эксплуатация автомобиля до полной выработки газа из баллона (обедненная смесь может быть причиной хлопка). Рекомендуется оставлять 10%.
– Рекомендуется менять воздушный фильтр не реже каждых 5-6 тысяч км.
– Необходимо сливать конденсат (пластиковый винт-пробка на корпусе редуктора) каждые 1000 км, но не позднее 1500 км.
– Инжектор: если произойдет хлопок, необходимо перевести коммутатор в положение бензин (будет гореть только красная лампа) и приехать на консультацию в сервисный центр.
– Инжектор: запрещается эксплуатация автомобиля на газу, когда в бензобаке нет бензина. Воздушная пробка может повлечь выход из строя бензонасоса (минимальный остаток 7-10 литров).

– Бензиновый клапан при работе автомобиля на газу находится в закрытом положении (ОFF), поэтому при выходе из строя электросистемы прерывается как подача газа, так и бензина. В этом случае надо проверить предохранитель ГБО и в случае его неисправности – заменить. Если предохранитель исправен, электросистема проверяется следующим образом:
при переключении коммутатора в положение «газ» (или положение «бензин») соответствующие электроклапаны должны издать характерный щелчок. Если этого не происходит, система неисправна. В этом случае надо перевести коммутатор в среднее положение (выработка), вкрутить винт механического открытия бензоклапана и приехать в техцентр. Категорически запрещается держать клапан бензина открытым при исправной электросистеме , т. к. это ведет к одновременной подаче в двигатель газа и бензина, что недопустимо.
– для оптимальности состава топливовоздушной смеси рекомендуется менять воздушный фильтр не реже, чем через 7000 км пробега.
– Рекомендуется использовать воздушный фильтр с возможно меньшим сопротивлением воздушному потоку.
– производить замену свечей каждые 10000 км (свеча, производящая менее 3-4 импульсов не воспламеняет газо-воздушную смесь в цилиндре двигателя).
– сливать конденсат из редуктора через каждые 1500 км путем откручивания винта на корпусе редуктора.
– После каждых 500 км, пройденных автомобилем на газу, проезжать 15-20 км на бензине, что способствует оседанию окиси свинца на клапанах и седлах, предотвращая их дополнительный износ, а также уменьшает износ диафрагм и засорение карбюратора.

Общие требования по безопасности

– Проводить ежедневную проверку уровня охлаждающей жидкости (тосола).
– В случае обнаружения утечек или повреждения ГБО перекрыть магистральный вентиль мультиклапана на баллоне и приехать в сервисный центр. Запрещается подтягивать гайки и соединительные трубопроводы, находящиеся под давлением газа.
– Запрещается заводить автомобиль на газу при вынутом подсосе, это сократит срок службы основной мембраны или будет причиной разрыва.
– Запрещается оставлять полностью заправленный газом автомобиль на солнце, не израсходовав перед этим несколько литров.
– Запрещается эксплуатировать ГБО при обнаружении внешних механических повреждений.
– Запрещается продолжать движение автомобиля на газу при обнаружении запаха газа в салоне.
– При монтаже и демонтаже любых узлов ГБО своими силами, а так же при консервации автомобиля на длительный срок (больше месяца), необходимо перекрыть заправочный и магистральный вентили на мультиклапане баллона.

Схема подключения ГБО 4 поколения на инжектор, установка и настройка

Как известно, ГБО позволяет значительно снизить расходы на топливо, особенно с учетом постоянно растущих цен на нефтепродукты. Сегодня наиболее популярной и распространенной версией является ГБО 4. По правилам установка такого оборудования должна осуществляться в специализированных сервисных центрах, которые далее выдают документы, необходимые для регистрации ГБО в ГАИ.

Однако многие автолюбители по ряду причин интересуются, как установить ГБО 4 поколения своими руками. Также, особенно с учетом ужесточения норм и штрафов за газовое оборудование без регистрации, водители хотят знать, как снять ГБО 4 поколения своими руками, чтобы не нести дополнительных расходов.

Еще владельцам машин на газу в ряде случаев нужно знать, каков принцип работы ГБО 4 поколения на инжектор, как отрегулировать ГБО 4 поколения самому, как перекрыть газ на ГБО 4 поколения и т.п. Далее мы рассмотрим особенности установки ГБО 4 на автомобиль, что представляет собой редуктор для ГБО 4 поколения и устройство редуктора ГБО 4 поколения, как врезается редуктор ГБО 4, а также как выполняется настройка такого газобаллонного оборудования.

Установка и подключение ГБО 4: особенности

Сразу отметим, что приведенный ниже материал не является инструкцией и больше относится к ознакомительной информации. Обратите внимание, без надлежащего опыта и навыков от установки газобаллонного оборудования своими руками лучше отказаться.

Другими словами, недостаточно знать, как установить газ на авто, так как кроме успешного монтажа потребуются и настройки ГБО. По этой причине самостоятельную установку, которая обычно проводится в целях обучения, в обязательном порядке должен контролировать и завершать квалифицированный специалист.

• Итак, после подбора и подготовки комплекта газового оборудования, первым делом нужно понять, каким будет положение редуктора. Кстати, устройство редуктора ГБО 4 в упрощенном виде предполагает наличие двух камер. В одну камеру поступает сжиженный газ под высоким давлением, после чего происходит его испарение и переход в другую камеру, где давление понижается. Далее газ из редуктора поступает к двигателю. Редукторы бывают вакуумными и электронными, при этом второй тип современнее и активно вытесняет первый.

Сам редуктор достаточно массивный, к нему подсоединяются шланги, так что необходимо заранее определить место его установки в подкапотном пространстве. При этом должен быть сохранен свободный доступ, что необходимо для снятия и обслуживания редуктора (замена фильтров). На практике редуктор нужно крепить подальше от ДВС и на несущих элементах кузова авто, а не на двигателе, чтобы исключить избыточный нагрев, вибрации и т.д.

Также нужно принимать во внимание и то, что шланги подачи охлаждающей жидкости должны подводиться без заломов, перекручивания и изгибов при их укладке. ОЖ должна свободно циркулировать в шланге.

Отдельно следует определить место для подвода основной магистрали подачи газа. Магистраль может быть медной или пластиковой, также важно не допустить заломов трубки, ее перетирания или повреждения в процессе дальнейшей эксплуатации ТС, при необходимости снять редуктор и т.д.

Установив (врезав) редуктор, можно переходить к подключению шлангов охлаждающей жидкости. Шланги всегда должны подключаться параллельно. Обычно подключение производят к входу и выходу ОЖ в радиатор печки. Если радиатор труднодоступен, для врезки используются другие места, причем важно знать, где будет подача ОЖ и так называемая «обратка». Ошибки могут привести к проблемам в работе редуктора и системы охлаждения авто.

Также нужно учитывать и то, как расположен запорный клапан. На некоторых авто первым идет клапан, а уже за ним шланг подключают к подаче на радиатор печки. При этом нужно подключаться до запорного клапана путем врезки тройника. Подключение производить следует только через тройники, а не через угловое соединение.

Тройник позволит реализовать параллельное подключение, то есть на радиатор и на редуктор будет одинаковая пода ОЖ. В результате и редуктор, и салон авто будут хорошо прогреваться. Фактически, это и есть ответ на вопрос, как ставится редуктор на разных ГБО, то есть врезается газовый редуктор (Ловато 4 поколения, BRC и т.д).

Если же сделать последовательное подключение, в этом случае на последний элемент будет приходить остывшая ОЖ. В этом случае редуктор и ГБО будет некорректно работать в зимний период, когда тепло от антифриза будет забираться радиатором печки. В летний же период, когда печка не используется, система будет работать нормально.

• Установив и подключив редуктор, далее необходимо заняться размещением баллона под газ. Если баллон ставится на место запасного колеса, тогда его нужно расположить так, чтобы получить возможность подвести трубки подачи и заправки. Важно убедиться, что под баллоном трубки пройдут нормально, в месте их прохода не будет горячего глушителя, рядом с трубками нет подвижных и вибрирующих элементов.

Далее болтами баллон крепится в месте под запасное колесо, после чего в днище высверливается отверстие, симметричное отверстию в баллоне. Если сверху взглянуть на баллон, внизу должно быть видно отверстие в днище. Отверстие в кузове нужно закрасить, обработать от коррозии, затем вставляется предохранительный штуцер из пластмассы. Это позволит избежать того, что трубка перетрется об острые края отверстия в днище.

Далее в баллон ставится мультиклапан в баллон. Также места установки клапана и баллона можно промазать солидолом или литолом. Затем выполняется прокладка трубки заправки к месту расположения заправочного клапана. Заправочный клапан может быть жестко закреплен в удобном месте, к нему подводится медная трубка. Трубка подключается к мультиклапану и заправочному клапану, для начала гайки не сильно затягиваются.

Полная затяжка производится после прокладки трубки подачи газа на редуктор. Трубка подачи газа от клапана на редуктор заводится из моторного отсека, то есть от редуктора. Трубка не отличается гибкостью, важно избежать любых резких заломов. По днищу прокладывать указанную трубку оптимально параллельно трубкам системы питания бензином.

Доведя трубку, конец следует обмотать изолентой, чтобы внутрь не попала грязь. Конец возле мултиклапана выпускается, оставляется припуск. Далее трубка крепится стяжками. После закрепления нужно разместить трубку под капотом так, чтобы она не контактировала с подвижными элементами.

Прикинув, как трубка будет лежать до редуктора, отрезаем лишнее, оставляя около 40-50 см. припуска. Припуск нужен для запаса, так как трубка сворачивается кольцом. Это позволит избежать заломов при снятии редуктора и других непредвиденных поломок трубки. Теперь можно подключить трубку к редуктору, а другой конец к мультиклапану.

Важно избежать любых перегибов и заломов трубки при подключении, так как подсоединится к штуцеру мультиклапана или клапану редуктора сложно, особенно без опыта. Если допущен изгиб или залом, всю магистраль нужно менять. Запрещено выгибать трубку после залома, так как это напрямую влияет на безопасность.

Кстати, уровень газа в баллоне ГБО 4 поколения определяется при помощи датчика. Чувствительный элемент ставится на мультиклапане, а в салон выводится простая световая индикация или же более точный стрелочный, а также цифровой индикатор уровня газа в баллоне. Далее производится калибровка датчика.

• После того, как поставлен баллон, установка редуктора выполнена, произведена врезка в систему охлаждения, а также проложена и подключена магистраль заправки и подачи газа, можно приступать к установке газовых форсунок.

Чтобы подать газ во впускной коллектор, нужно выполнить врезки. Врезаться нужно как можно ближе к бензиновым форсункам, отдельно обращая внимание на угол и направление бензиновой форсунки. Это важно, так как чем правильнее будет подаваться газ, тем лучше будет гореть смесь. Отверстия сверлятся меньшим сверлом на 5, затем метчиком с диаметром 6 нарезается резьба. Перед нарезкой отверстие смазывается маслом.

Часть стружки неизбежно попадет в коллектор, однако количество нужно свести к минимуму. Далее берутся штуцера врезок, их смазывают жидкостью для закрепления резьб. Обратите внимание, высверливая отверстия под врезки нужно учесть и место для шланга (стенка шланга по толщине около 4 мм). В дальнейшем это позволит более удобно и легко снимать и ставить шланги штуцеров.

Сами врезки из латуни, конусные и хрупкие. Во время закручивания их нужно зажать, однако не перетягивать. При перетяжке врезка обламывается, резьба останется в коллекторе. Далее можно ставить форсунки. Обращаем внимание, что все шланги от форсунок до штуцеров по длине не должны быть больше 18 см. и одинаковые по отношению друг к другу.

Закрепив шланги, подходящие по диаметру (4 или 5), нужно убедиться, что шланг плотно облегает штуцер. Если это не так, а также для подстраховки, дополнительно следует использовать хомуты-стяжки.

• Следующим этапом становится электрика. Хотя на первый взгляд без опыта все кажется очень сложным, на деле можно разобраться. Зачастую все ГБО имеют провода одинакового цвета. Также вместе с комплектом идет инструкция по подключению, где обозначены цвета.

Идем далее. Сначала нужно определиться, где будет установлен блок управления ГБО (так называемые мозги). Место его установки должно быть сухим, чистым, не подвергаться вибрациям и избыточному нагреву. Еще блок не должен затруднять доступ к другим элементам под капотом на случай ремонта. Также важно, чтобы проводки хватило при подключении блока к редуктору.

Перед началом работ снимаем клеммы с АКБ. На начальном этапе нужно проложить провод питания на катушку клапана (провод черного и синего цвета). Прокладка осуществляется по кузову. Далее укладывается кабель питания к аккумулятору . Это провод красного цвета и черного с предохранителем. Красный идет на «плюс», черный на «минус».

Затем остальные провода нужно разделить на проводку к двигателю, на редуктор и в салон авто, сверяясь с инструкцией по цветам. Обратите внимание, провода, идущие на двигатель, нужно проводить с запасом, делая петлю. Это нужно, чтобы избежать повреждений и разрывов, когда двигатель будет запущен, кузов начнет колебаться пи езде и т.д.

Провода на бензиновые форсунки подключаются в цепь форсунок. Чтобы это сделать, нужно снять разъемы с форсунок, накинуть клеммы на АКБ и включить зажигание, после чего нужно «прозвонить» фишки форсунок. На всех форсунках нужно сначала найти «+», запомнив расположение. Находящийся рядом на фишке провод является именно тем, который необходим.

Обратите внимание, на фишке имеется как постоянный «+», так и отдельный импульсный «-», при этом нужно найти минус. Далее нужно выключить зажигание и перерезать провода этого минуса на форсунках. С этого провода берется сигнал на блок управления ГБО.

Чтобы взять сигнал, нужно обратить внимание на то, что в проводке на форсунки есть провода как однотонные, так и с полоской. Разрезанный провод на форсунке также имеет два конца (один на форсунку, а другой на ЭБУ двигателя). Подключать нужно так: однотонный провод от газовой системы (например, желтый) подключается к проводу, идущему на разъем форсунки для впрыска бензина. Провод аналогичного цвета, но с полосой нужно присоединить к проводу, который идет на ЭБУ двигателя автомобиля. Аналогично подключаются и другие форсунки.

Единственное, нужно учитывать, в каком порядке идут форсунки (например, слева направо). В таком же порядке по цветам подключаются и провода для газа (желтые на первую форсунку, зеленые на вторую и т.д.). В инструкции к ГБО обычно указано, какой цвет подходит для каждого цилиндра (разъем форсунки).

Теперь можно перейти к проводке, которая подключается к газовым форсункам. Эта проводка имеет разъемы, причем зачастую они пронумерованы. Если же номеров нет, тогда подключаться нужно по цвету проводов, которыми выполнено подключение к бензиновым форсункам. Разъемы подключаются точно так же, как и раньше было выполнено подключение к бензиновым разъемам. Также нужно проверить качество подключения газовых шлангов от форсунок к врезкам в коллекторе.
