Особенности самостоятельно регулировки фар на Газели

Регулировка фар на Газели – штатная процедура, которую проводят при замене оптики или в рамках регулярного технического обслуживания. Она позволяет получить правильно направленный и распределенный световой поток. Настройка фар крайне важна: при ночном движении от нее зависит безопасность водителя и других участников движения.

Когда требуется регулировка

Настройка проводится не каждый день, хотя проверять ее корректность стоит регулярно. Она выполняется:

при смене ламп;
после смены блока головной оптики;
через каждые 30 тысяч километров пробега по регламенту техобслуживания Газелей;
после ДТП или механического повреждения ТС.

Также регулировку делают, если водитель Газели замечает изменение светового потока. По мере использования автомобиля фары могут смещаться, вместе с ними меняется конфигурация светового пятна. В таких случаях они начинают светить выше или ниже, пятно смещается в стороны.

Корректность настройки важна для безопасности других водителей: неотрегулированные фары станут слепить встречный поток, что может привести к аварии.

Как выполнить регулировку

Чтобы отрегулировать фары на газели, понадобятся:

заправленный и снаряженный автомобиль с накачанными шинами;
горизонтальная и ровная площадка.

Под «снаряженной» подразумевается масса автомобиля с домкратом, запасным колесом и инструментом. Рекомендуется проводить процедуру в пасмурную погоду или темное время суток, так будет лучше виден результат настройки света фар.

Необходимые инструменты и материалы

Для регулировки нужны:

крестовая отвертка;
в зависимости от модели машины может пригодиться ключ-шестигранник на 4 и 6;
экран с разметкой, им может служить фанерный лист 1 на 2 метра, стена гаража или другая плоская горизонтальная поверхность;
что-нибудь плотное для блокировки света – фанера, тряпка и пр.

Для настройки фар Газели следует положить в автомобиль груз в 75 кг или посадить в салон помощника примерно с таким же весом, это требуется для правильной развесовки.

Пошаговая инструкция и схема работы

Регулировка фар Газели своими руками протекает в несколько этапов:

Машину заправляют, накачивают шины до номинального давления, проверяют, чтобы на месте находился домкрат, запасное колесо, прочие инструменты из комплекта.
Автомобиль ставят на ровную горизонтальную поверхность, в 5 метрах перед экраном.
Для точности регулировки экран размечается.
Образец:

Приведены два варианта разметки:
A – для маркировки на рассеивателе AL;
B – для рассеивателей ОСВАР.
Условные обозначения:
размер h – высота центра пятна «ближнего» света, этот размер должен быть равен расстоянию от центра фар до поверхности площадки;
V-V – ось Газели.
При наличии электрокорректора его ручку выставляют в 0.
На место водителя усаживаются помощника или укладывают груз. Газель после этого несколько раз качают, чтобы кузов правильно выставился относительно колес. Потом нагрузка убирается.
Далее включают ближний свет. Регулировка проводится на фарах по очереди, вторую на время настройки нужно прикрыть. Для этого можно использовать руку, лист фанеры, плотную тряпку, другой перекрывающий свет подручный инвентарь.
Проводят регулировку в вертикальной и горизонтальной плоскостях.
Конструкция светового модуля:

На рисунке:1 – рассеиватель;
2 – патрон поворотного сигнала;
3 – ручка регулировки по горизонтали;
4 – крышка лампочки ближнего освещения;
5 – регулятор вертикального положения;
6 – разъем для проводов;
7 – крышка лампочки дальнего освещения;
8 – корпус;
H1, H7 – лампочки ближнего и дальнего света;
PY21W – лампа поворотного указателя;
W5W – габаритный огонь.
Ручкой 3 и отверткой в гнезде 5 регулируют свет, пока верхняя граница потока не совместится с линией на экране X-X, а линии G-G и D-D с центрами пучков левой и правой фары соответственно.
После настройки одной нужно аналогично настроить вторую.

Иногда регулировки не помогают, при исправном управлении и винтах C и D фары не встают на свое место или быстро сбиваются. Это типичная болезнь старых Газелей. Автомеханики считают, что причина тому перекос гнезд оптики и прочих силовых кузовных элементов. Новые автомобили этому подвержены меньше.

Автоматическая коррекция

Газели нового образца снабжены автоматическим корректором. Им можно менять горизонтальное направление света в зависимости от загруженности машины. Элемент расположен слева от рулевой колонки.

Корректор фар на Газели облегчает работу водителя и позволяет менять угол падения света без ручных манипуляций с винтами при изменении загрузки машины. Электромеханическим корректором оснащены современные версии ГАЗ 2705.

Особенности коррекции на Газель Бизнес

Газель Бизнес – современная версия автомобиля, также снабженная корректором фар, но остается и возможность ручной настройки на случай, если корректор вышел из строя или требуется провести полную регулировку.

Бизнес имеет два винта регулировки: под 6-мм шестигранник по вертикали, и пластмассовую ручку для настройки по горизонтали. Эта Газель снабжена новой комбинированной оптикой, поэтому мастера рекомендуют удваивать расстояние от экрана до 10 метров.
Обычно процедура коррекции проводится на СТО с соответствующим оборудованием, но можно сделать это и вручную. Даже при наличии минимального оборудования эта манипуляция под силу каждому водителю.

Моторчик корректора фар газель

Электромеханический корректор GAZ ЭМКФ 02-03 фар головного света предназначен для регулировки угла наклона пучка ближнего или дальнего света фар в зависимости от загрузки автомобиля с места водителя.

Электромеханический корректор GAZ ЭМКФ 02-03 фар головного света состоит из блока управления БУК 02-01 установленного на панели приборов, двух электромеханических приводов ЭПК 02 установленных внутри каждой фары, и соединительных проводов от блока управления к приводам (фарам).

Установка электромеханического корректора фар GAZ ЭМКФ 02-03 в зависимости от загруженности автомобиля.

При не нагруженном автомобиле необходимо совместить цифру «0» на маховичке блока управления корректора с указателем (меткой) «–» на корпусе блока управления корректором. В данном положении фары устанавливаются в первоначальное положение и могут быть отрегулированы специальными ручками на фарах с помощью экрана.

При полностью загруженном автомобиле, с меткой «о» на корпусе блока управления необходимо совместить цифру «3». При частичной загрузке автомобиля требуется опытным путем найти необходимое положение маховичка, при котором происходит минимальное ослепление встречных автомобилей.

Читать еще: Контрактные запчасти это какие

Блок управления БУК 02-01 электромеханическим корректором фар GAZ ЭМКФ 02-03, принцип работы.

Блок управления БУК 02-01 корректором фар включает в себя набор постоянных резисторов, переключатель в виде маховичка на девять фиксированных положений и схему защиты платы управления электроприводов от перенапряжений в бортовой сети автомобиля. При повороте маховичка в определенное фиксируемое положение на выходе блока управления устанавливается соответствующее постоянное напряжение, заданное переключателем.

Электрическая схема блока управления БУК 02-01 электромеханическим корректором фар GAZ ЭМКФ 02-03.

Данное управляющее напряжение, а также напряжение питания, через соединительные провода подается к двум электромеханическим приводам ЭПК 02 одновременно. Каждый электромеханический привод состоит из электродвигателя постоянного тока с редуктором, платы управления и резистивного датчика положения штока привода. Редуктор преобразует вращательное движение вала электродвигателя в поступательное движение штока.

Схема выводов колодки блока управления БУК 02-01 электромеханическим корректором GAZ ЭМКФ 02-03 фар 1512.3775000 и 1502.3775000.

Плата управления имеет в своем составе мостовую схему управления электродвигателем, выполненную на двухканальном операционном усилителе с токовым выходом до 1 Ампер. Одно плечо моста соединено с резистивным датчиком положения штока привода, другое с входом платы управления. Изменение управляющего напряжения на входе платы управления приводит к увеличению (уменьшению) ошибки рассогласования моста, в результате чего следящая система начнет кратковременно воздействовать на электродвигатель.

Воздействие будет продолжаться до тех пор, пока шток привода не переместится в иное требуемое положение, при котором напряжение на датчике положения штока станет одинаковым с управляющим. После этого мост сбалансируется, электромеханический привод выключится и перейдет в устойчивое положение с минимальным потреблением тока. И так до следующего изменения управляющего напряжения.

В свою очередь, шток привода жестко связан с отражателем фары. Поэтому перемещение штока приведет к повороту отражателя фары на некоторый необходимый угол, что изменит наклон пучка света ближнего и автоматически дальнего света фар.

Проверка исправности блока управления БУК 02-01 электромеханического корректора фар GAZ ЭМКФ 02-03 на автомобиле.

Для проверки исправности блока управления корректором фар непосредственно на автомобиле необходимо :

— Вынуть блок управления из панели приборов, отжав изнутри панели сверху и снизу блока фиксаторы.
— Проверить контрольной лампой наличие напряжения питания +12 Вольт со стороны жгутовой колодки на выводах «1» и «3» при включении корректора одновременно с включением фар ближнего света.

При отсутствии напряжения необходимо :

— Отсоединить от разъема блока колодку жгута проводов и проверить наличие напряжения +12 Вольт на выводе «4» колодки при включении корректора одновременно с включением фар ближнего света, и на выводе «5» — при включении габаритных огней. Проверить наличие «массы» на выводе «3» колодки жгута. Устранить выявленные неисправности.

— Подсоединить жгутовую колодку к блоку. Лампа подсветки символа должна гореть. Со стороны жгутовой колодки проверить наличие напряжения +12 Вольт контрольной лампой на выводах «1» и «3». При отсутствии напряжения заменить блок управления корректором.

При наличии напряжения необходимо :

— Проверить тестером со стороны жгутовой колодки наличие управляющего напряжения на выводе «2». Вращая маховичок убедиться в изменении управляющего напряжения от 3 до 10 Вольт. При отсутствии изменения напряжения – заменить блок управления электромеханическим корректором GAZ ЭМКФ 02-03.

Поколения GAZ GAZel

Моторчик корректора фары на ГАЗ ГАЗель в магазинах Москвы

г. Лыткарино, ул. Тураевская, д. 26

Базис-М

Оптовая и розничная торговля новыми кузовными неоригинальными деталями, оптикой (Тайвань, Китай)

Всем здрасти, давно не чего не писал, много работы некогда было. Вечерами возился по часа два мелким ремонтом, а утром опять работа. За это время были приобретены фары с дневными ходовыми огнями б/у, но в отличном состоянии. Сама оптика стекло и маска с отражателем в хорошем состоянии.

Установил, подключил, стал проверять на пригодность и работу и выяснилось что при использовании корректора одна фара работает не правильно, то есть при опускании регулятором, она вместо того чтобы опускать отражатель, корректор наоборот поднимает его, в итоге после нескольких повторных операций на второй фаре корректор вообще заклинил в положении поднято. Снял и увез домой и началась недельняя возня с устранением этой неприятности. Разобрал обе фары и оказалось что корректоры разные. Благо была старая 105 фара, и один в принципе корректор уже был найден, оставалось найти еще один, так как по выходу штока корректор от фары газель не подходил, а от волги само то.

И в принципе одна фара была готова, реанимация корректора для второй фары толку не какого не дало, и начались поиски нового корректора по магазинам, оказалось что такой штуки у нас в газовских магазинах нет, в одном правдо было в сборе с проводами и колодками, но цена 2500 р., проще фару б/у взять за эти деньги. Но выход был найден после того как я зашел в вазовский магаз и купил корректор от фары нивы шевроле. Правда вылет штока был немного больше и колхоз из двух в один не подходил, хотя маркировка оказалась одинаковая, но разница в одной шестерне и колхоз не как не получался, выход был найден подгонкой при помощи надфиля полки на отражателе.

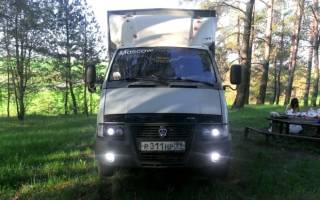

Примерил раз семь и собрал. Все получилось гуд. И на выходных установил на место.Теперь авто получил ДХО,
