Лава Веста. СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЭСУД М86 ЕВРО-5

Схема электрических соединений ЭСУД с контроллером М86 приведена на рисунке 2.5-01.

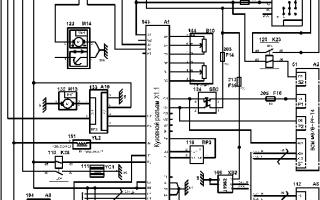

Рис. 2.5-01. Схема электрических соединений ЭСУД автомобиля LADA VESTA в комплектации Comfort AT с контроллером М86 ЕВРО-5 (21803-0000013-51):
1 — генератор; 2 — батарея аккумуляторная; 3 — стартер; 15 — предохранитель 60 А (F70); 17 -выключатель зажигания; 18 — предохранитель 60 А (F71); 19 — предохранитель 60 А (F72); 51 — ЦБКЭ (контроллер ВСМ); 63 — предохранитель 10 А (F32); 107 — блок управления СНПБ; 110 — реле муфты компрессора кондиционера; 111 — муфта компрессора кондиционера; 112 — комбинация приборов; 118 — датчик давления хладагента (фреона) аналоговый; 120 — дополнительное реле стартера; 121 — реле электробензонасоса; 122 — модуль электробензонасоса; 123 — главное реле (реле зажигания); 124 — катушка зажигания 1 цилиндра; 125

— катушка зажигания 2 цилиндра; 126 — катушка зажигания 3 цилиндра; 127 — катушка зажигания 4 цилиндра; 128 — форсунка 1 цилиндра; 129 — форсунка 2 цилиндра; 130 — форсунка 3 цилиндра; 131 — форсунка 4 цилиндра; 132 — электровентилятор системы охлаждения двигателя; 133 — блок реле электровентилятора; 134 — выключатель сигнала торможения; 135 -дроссельный патрубок с электроприводом; 137 — конденсатор помехоподавляющий; 140 -датчик давления и температуры воздуха; 141 — контроллер АМТ (КУРКП); 142 — датчик контрольной лампы давления масла; 143 — контроллер ЭСУД М86; 144 — педаль акселератора электронная; 145 — датчик положения коленчатого вала; 146 — датчик детонации; 147 -датчик фаз; 148 — датчик кислорода 1 (управляющий); 149 — датчик кислорода 2 (диагностический); 150 — датчик температуры охлаждающей жидкости; 151 — электромагнитный клапан продувки адсорбера; 153 — электромагнитный клапан управления механизмом заслонок модуля впуска; 164 — панель управления кондиционером; 166 — колодка диагностики; 176 -гидроагрегат антиблокировочной системы тормозов; 178 — электромеханический усилитель рулевого управления; 184 — блок Эра-ГЛОНАСС; 188 — предохранитель 15 А (F69); 199 -предохранитель 7,5 А (F78); 203 — предохранитель 10 А (F14); 205 — предохранитель 5 А (F16); 209 — предохранитель 40 А (F79); 210 — предохранитель 15 А (F63); 212 — предохранитель 15 А (F26); 213 — предохранитель 10 А (F36);

— место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;

— место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке

Схемы электрооборудования Лада Веста (Lada Vesta)

Схема электровентилятора системы охлаждения двигателя: 1 — электровентилятор; 2 — блок предохранителей и реле в моторном отсеке (монтажный блок); 3 — электронный блок управления двигателем (ЭБУ); 4 — блок управления электровентилятором

Схема заряда аккумуляторной батареи: 1 — аккумуляторная батарея; 2 — блок предохранителей и реле в моторном отсеке (монтажный блок); 3 — Генератор; 4 — электронный блок управления двигателем (ЭБУ)

Схема системы запуска двигателя: 1 — аккумуляторная батарея; 2 — блок предохранителей и реле в моторном отсеке (монтажный блок); 3 — выключатель (замок) зажигания; 4 — блок предохранителей и реле в салоне (монтажный блок); 5 — стартёр; 6 — реле стартёра (К23); 7 — блок управления электрооборудованием

Схема системы управления двигателем: 1 — катушка зажигания первого цилиндра; 2 — катушка зажигания второго цилиндра; 3 — катушка зажигания третьего цилиндра; 4 — катушка зажигания четвертого цилиндра; 5 — форсунка первого цилиндра; 6 — форсунка второго цилиндра; 7 — форсунка третьего цилиндра; 8 — форсунка четвертого цилиндра; 9 — конденсатор; 10 — электронный блок управления (ЭБУ); 11 —датчик положения распределительного вала; 12— датчик детонации; 13 — генератор; 14 — электромагнитный клапан системы впуска воздуха; 15 — датчик аварийного давления масла; 16 — датчик концентрации кислорода (диагностический); 17 — датчик концентрации кислорода (управляющий); 18 — датчик давления компрессора кондиционера; 19 — клапан продувки адсорбера; 20 — датчик положения коленчатого вала; 21 — дроссельный узел; 22 — датчик массового расхода воздуха; 23 — датчик температуры охлаждающей жидкости; 24 — муфта компрессора кондиционера; 25 — реле муфты компрессора кондиционера К28; 26 — соединительная колодка; 27 — топливный модуль; 28 — электронная педаль газа; 29 — датчик положения педали тормоза; 30 — датчик положения педали сцепления; 31 — блок предохранителей и реле в моторном отсеке; 32 — блок предохранителей и реле в салоне; 33 — блок управления электрооборудованием; 34 — главное реле системы управления двигателем К27; 35 — реле стартера К23; 36 — реле топливного насоса К7; 37 — колодка диагностического разъема

Схема соединений заднего дополнительного жгута проводов: 1-наружная секция заднего левого фонаря; 2-внутренняя секция заднего левого фонаря; 3-внутренняя секция заднего правого фонаря; 4-наружная секция заднего правого фонаря; 5-соединение проводов; 6-замок крышки багажного отделения; 7-фонарь освещения номерного знака; 8-элемент обогрева заднего стекла; 9-плафон освещения багажного отделения; 10-дополнительный сигнал торможения; 11-камера заднего вида; 12-блок управления парктроником; 13-соединительная колодка для подключения к жгуту заднего бампера; 14 и 15-соединительная колодка для подключения к заднему жгуту

Схема соединений жгута проводов передней левой двери: 1-замок двери; 2-плафон подсветки порога; 3-мотор-редуктор стеклоподъемника; 4-блок управления стеклоподъемниками, приводом зеркал и центральным замком; 5-соединение проводов; 6-динамик аудиосистемы широкополосный; 7-динамик аудиосистемы высокочастотный; 8-наружное зеркало; 9-соединительная колодка для подсоединения к колодке заднего жгута проводов

Схема соединений жгута проводов передней правой двери: 1-замок двери; 2-плафон подсветки порога; 3-мотор-редуктор стеклоподъемника; 4-соединительная колодка для подсоединения к колодке заднего жгута проводов; 5-динамик аудиосистемы высокочастотный; 6-динамик аудиосистемы широкополосный; 7-наружное зеркало; 8-переключатель стеклоподъемника

Схема соединений жгута проводов задней двери: 1-соединительная колодка для подсоединения к колодке заднего жгута проводов; 2-мотор-редуктор стеклоподъемника; 3-динамик аудио системы широкополосный; 4-соединение проводов; 5-переключатель стеклоподъемника; 6-замок двери

Схема соединений переднего жгута проводов: 1-блок-фара правая; 2-противотуманная фара правая; 3-звуковой сигнал; 4-электровентилятор системы охлаждения двигателя; 5-звуковой сигнал тревожной сигнализации; 6-датчик давления системы кондиционирования; 7-блок управления электровентилятором системы охлаждения; 8-противотуманная фара левая; 9-блок-фара левая; 10-соединение проводов; 11-датчик температуры наружного воздуха; 12-соединительная колодка; 13-датчик скорости правого переднего колеса; 14-электронный блок управления двигателем; 15-блок управления ABS(антиблокировочной системой); 16-клапан продувки адсорбера; 17-выключатель охранной сигнализации; 18-датчик скорости левого переднего колеса; 19-мотор-редуктор переднего стеклоочистителя; 20-насос стеклоомывателя; 21,25 и 27-соединительная колодка для подключения к жгуту ЭСУД; 24-блок предохранителей и реле в моторном отсеке; 26-элемент обогрева ветрового стекла

Лада Веста, как и любой другой современный автомобиль, вмещает себя уйму электроники. Отдельные её элементы соединены проводкой, имеющей длину в несколько сотен метров. Необходимость изучения схемы электрооборудования Лада Веста может возникнуть в различных случаях, начиная от тюнинга и заканчивая проведением ремонтных работ. Предлагаем Вам ознакомиться с этими схемами и пояснениями к ним.

Схема проводки Лада Веста

Общая схема проводки слишком громоздкая и сложна для восприятия, поэтому используются схемы, изображающие отдельные соединения.

Обратите внимание, что в каждой схеме имеются таблицы исполнения, где указано обозначение рассматриваемого жгута в зависимости от комплектации авто.

Приведённая электросхема Лада Веста чёрно-белая, и цвета проводов обозначены буквами. Расшифровка есть в этой таблице:

Цвета проводов

Передний жгут проводов

Показывает расположение следующих элементов:

• фары;
• звуковые сигналы;
• вентилятор системы охлаждения;
• датчики (частота вращения колёс, температура воздуха, положение капота и пр.);
• блоки управления двигателем и ABS;
• клапан продувки адсорбера;
• выключатель сигнализации;
• привод стеклоочистителя;
• элемент обогрева ветрового стекла;

Задний жгут проводов

Отображает расположение таких устройств, как:

• дополнительные блоки электроники кузова;
• датчики (дождя, воздух в салоне, скорость колёс);
• блок управления освещением в салоне;
• топливный бак.

Соединение АКБ с корпусом

Простая схема вывода минусовой клеммы на «массу» автомобиля Лада Веста.

Провод массы двигателя

Тоже всё просто и понятно.

Передние двери

Описано соединение следующих элементов Лада Веста:

• замки;
• плафоны;
• стеклоподъемники и их переключатели;
• динамики;
• приводы зеркал.

В левой двери Весты присутствуют ещё и блоки переключателей.

Задняя дверь

Здесь всё проще: замок, динамики и переключатель стеклоподъёмника.

Система зажигания

Этот жгут соединяет все устройства, связанные с работой зажигания на Лада Веста:

• датчики;
• контроллер управления двигателем;
• АКБ;
• генератор;
• предохранители;
• клапан управления механизмом газораспределения;
• выключатель света заднего хода.

Соединение АКБ и стартера

Изображена система пуска двигателя и электропитания. Схема включает АКБ, стартер, генератор и предохранители.

Панель приборов

Приборная панель Весты, как самое «начинённое» место, имеет соответствующую электросхему. Сюда входят:

• датчики (угол поворота руля, положение педали сцепления);
• разнообразные реле (розетка, бензонасос, вентилятор отопителя, наружное освещение, стеклоподъёмники);
• различные выключатели и переключатели;
• диагностический разъём;
• клавиши на руле;
• прикуриватель;
• подушки безопасности;
• блоки управления.

И ещё ряд других электронных мелочей, которые можно перечислять бесконечно.

Дополнительный задний жгут проводов

Эта схема электропроводки Lada Vesta содержит следующее:

• блок управления парктроником;
• привод замка крышки багажника;
• освещение номеров;
• освещение багажника;
• фонари на кузове и крышке багажника;
• обогрев заднего стекла.

Задний бампер

А эта схема поможет разобраться в подключении ПТФ и датчиков парктроника.

Соединение АКБ с массой

В данном случае провод идёт на массу с обогрева стекла.

Дополнительный правый задний жгут проводов

Этот жгут соединяет следующее устройства:

• датчики (боковые удары, ремни безопасности, присутствие пассажира);
• управление подушками безопасности;
• выключатель ATM и МКП;
• селектор роботизированной коробки передач.

Роботизированная коробка передач

Изображено соединение управляющих элементов «робота»:

• актуаторы механизма включения сцепления, выбора и переключения передач;
• датчик частоты вращения первичного вала.

Заключение

Некоторые схемы электрооборудования Лада Веста могут показаться чрезвычайно запутанными для новичка. Но постепенно, сопоставляя их с соединениями электроники в машине, можно будет неплохо освоиться и не бояться вносить какие-либо апгрейды, как настоящий электрик.

Схема реле и предохранителей Лада Веста

Любая проблема, связанная с неисправностью в электрооборудовании, в первую очередь должна решаться с помощью проверки предохранителей. Они вместе с реле располагаются в двух монтажных блоках, один из них находиться в салоне, а второй в моторном отсеке.

Ниже вы можете ознакомиться с полным списком всех предохранителей и реле на Лада Веста, независимо от комплектаций. В более простых комплектациях некоторые реле и предохранители просто не используются.

Монтажный блок Лада Веста в салоне автомобиля

Расположение этого монтажного блока достаточно привычной для большинства современных автомобилей — возле левой ноги водителя. Для того, чтобы получить доступ к этому блоку, необходимо вывернуть ручки крепления крышки, снять фиксатор в верхней правой части крышки и потянуть крышку вниз. Сам монтажный блок также имеет крышку, которую можно снять, рассоединив верхние держатели.

Номинал	Назначение	Питание светотехники и обогрева сидений (не люкс/ люкс)
К2	30А	Свободен
К3	30А	Обогрев заднего стекла
К4	30А	Стеклоподъемники передних стекол
К5	40А	Вентилятор отопителя салона
К6	30А	Стеклоподъемник задних стекол
К7	20А	Модуль бензонасоса
К8	20А	АСС (питание розетки 12В)

Блок предохранителей Лада Веста в моторном отсеке

Доступ к этому блоку еще проще — достаточно открыть капот и вскрыть блок рядом с аккумулятором.

№

Цепь	Тип
60	70А	К30М	ЭУРУ	maxi
61	30А	К30М	Обогрев заднего стекла	maxi
62	40А	К30М	ESP	maxi
63	15А	К30М	Муфта кондиционера	avto
64
65	25А	К30М	ESP	avto
66	5А	К15М	Контроллер АМТ	mini
67
68	70А	К30М	Контроллер АМТ	maxi
69	15А	Управление реле муфты кондиционера и блока реле	avto
70	60А	К30М	K30S	maxi
71	60А	АКБ	maxi
72	60А	АКБ	maxi
73	10А	К30М	Звуковой сигнал	mini
74	5А	К15М	Выключатель света заднего хода	mini
75	60А	К30М	Обогрев ветрового стекла	maxi
76	10А	К30М	Реле тревожного звукового сигнала	mini
77
78	10А	Питание датчиков кислорода, клапана продува Адсорбера, клапана ГРМ	maxi mini
79	40A	К30М	Блок реле/реле вентилятора охлаждения	maxi
80	5A	К15М	Обмотка реле обогрева ветрового стекла	mini
Реле	Номинал	Назначение
К21	30А	Реле обогрева ветрового стекла 1
К22	30А	Реле обогрева ветрового стекла 2
К23	30А	Реле стартера
К24	20А	Реле звукового сигнала
К25	20А	Реле тревожного звукового сигнала
К26
К27	20А	Главное реле КСУД
К28	20А	Реле муфты компрессора кондиционера
К29	40А	Реле вентилятора охлаждения

Напомним, что максимальная сила тока на предохранителе определяется по приведенной таблице. Номер предохранителя указывается на корпусе монтажного блока, а сила тока на предохранителе указана на его левой стороне.

Если после замены вышедшего из строя предохранителя он вновь оплавился, то необходимо обратиться к дилеры для устранения причины высокой силы тока.

Схемы электрооборудования Лада Веста

Современный автомобиль напичкан электроникой. Электропроводка пронизывает кузов автомобиля, подобно венам в теле человека. Водители, увлекающиеся машинами и их доработкой способны разобраться в этой паутине без особых проблем, но куда удобней изучать автомобиль, имея под рукой полезные инструкции и схемы.

Ремонт или тюнинг в определенных случаях тесно связан с электрикой. Например, подключение дополнительной подсветки салона, установка нового электрооборудования или восстановление машины после ДТП не обходится без вмешательства в проводку. Поэтому перед началом работ рекомендуется изучить электрические схемы автомобиля. Фрагмент такой схемы:

Схема соединений переднего жгута проводов: 1 – блок-фара правая; 2 – противотуманная фара (ПТФ) правая; 3 – звуковой сигнал; 4 – электровентилятор системы охлаждения двигателя; 5 – звуковой сигнал тревожной сигнализации; 6 – датчик давления системы кондиционирования; 7 – блок управления электровентилятором системы охлаждения; 8 – противотуманная фара (ПТФ) левая; 9 – блок-фара левая; 10 – соединение проводов; 11 – датчик температуры наружного воздуха; 12 – соединительная колодка; 13 – датчик скорости правого переднего колеса; 14 – электронный блок управления двигателем; 15 – блок управления АБС; 16 – клапан продувки адсорбера; 17 – выключатель охранной сигнализации; 18 – датчик скорости левого переднего колеса; 19 – мотор-редуктор переднего стеклоочистителя; 20 – насос стеклоомывателя; 21, 25 и 27 – соединительная колодка для подключения к жгуту проводов панели приборов; 22 – датчик уровня тормозной жидкости; 23 – соединительная колодка для подключения к жгуту ЭСУД; 24 – блок предохранителей и реле в моторном отсеке; 26 – элемент обогрева ветрового стекла.

Схема соединения заднего дополнительного жгута проводов: 1 – наружная секция заднего левого фонаря; 2 – внутренняя секция заднего левого фонаря; 3 – внутренняя секция заднего правого фонаря; 4 – наружная секция заднего правого фонаря; 5 – соединения проводов; 6 – замок багажника; 7 – плафон освещения номерного знака; 8 – обогрев заднего стекла; 9 – плафон освещения багажника; 10 – дополнительный стоп-сигнал; 11 – камера заднего вида; 12 – блок управления парктроником; 13 – колодка для подключения к жгуту заднего бампера; 14 и 15 – колодка для подключения к заднему жгуту.

Схема системы управления двигателем: 1 – катушка зажигания первого цилиндра; 2 – катушка зажигания второго цилиндра; 3 – катушка зажигания третьего цилиндра; 4 – катушка зажигания четвертого цилиндра; 5 – форсунка первого цилиндра; 6 – форсунка второго цилиндра; 7 – форсунка третьего цилиндра; 8 – форсунка четвертого цилиндра; 9 – конденсатор; 10 – электронный блок управления двигателем; 11 – датчик положения распределительного вала; 12 – датчик детонации (ДД); 13 – генератор; 14 – электромагнитный клапан системы впуска воздуха; 15 – датчик аварийного давления масла; 16 – датчик концентрации кислорода (ДК диагностический); 17 – датчик концентрации кислорода (ДК управляющий); 18 – датчик давления компрессора кондиционера; 19 – клапан продувки адсорбера; 20 – датчик положения коленчатого вала (ДПКВ); 21 – дроссельный узел (ДУ); 22 – датчик массового расхода воздуха (ДМРВ); 23 – датчик температуры охлаждающей жидкости (ДТОЖ); 24 – муфта компрессора кондиционера; 25 – реле муфты компрессора кондиционера (К28); 26 – соединительная колодка; 27 – топливный модуль (бензонасос); 28 – электронная педаль газа; 29 – датчик положения педали тормоза; 30 – датчик положения педали сцепления; 31 – блок предохранителей и реле в моторном отсеке; 32 – монтажный блок в салоне; 33 – блок управления электрооборудованием; 34 – главное реле системы управления двигателем (К27); 35 – реле стартера (К23); 36 – реле топливного насоса (К7); 37 – колодка диагностического разъема.

Схема соединений жгута проводов передней левой двери: 1 – замок двери; 2 – плафон подсветки порога; 3 – мотор-редуктор стеклоподъемника; 4 – блок управления стеклоподъемниками, приводом зеркал и центральным замком; 5 – соединения проводов; 6 – динамик; 7 – высокочастотный динамик (твитер); 8 – боковое зеркало; 9 – колодка для подключения к колодке заднего жгута проводов.

Схема соединений жгута проводов передней правой двери: 1 – замок двери; 2 – плафон подсветки порога; 3 – мотор-редуктор стеклоподъемника; 4 – колодка для подключения к колодке заднего жгута проводов; 5 – высокочастотный динамик (твитер); 6 – динамик; 7 – боковое зеркало; 8 – кнопка стеклоподъемника.

Схема соединений жгута проводов задней двери: 1 – колодка для подключения к колодке заднего жгута проводов; 2 – мотор-редуктор стеклоподъемника; 3 – соединение проводов; 4 – кнопка стеклоподъемника; 5 – замок двери; 6 – динамик.

Схема электровентилятора системы охлаждения двигателя: 1 – электровентилятор; 2 – блок предохранителей и реле в моторном отсеке; 3 – электронный блок управления двигателем; 4 – блок управления электровентилятором.

Схема заряда аккумуляторной батареи: 1 – аккумулятор; 2 – монтажный блок в монтажном отсеке; 3 – генератор; 4 – электронный блок управления двигателем.

Схема системы запуска двигателя: 1 – аккумулятор; 2 – монтажный блок в моторном отсеке; 3 – замок зажигания; 4 – блок предохранителей в салоне; 5 – стартер; 6 – реле стартера (К23); 7 – блок управления электрооборудованием.
