Обозначение значков на панели приборов ВАЗ 2114

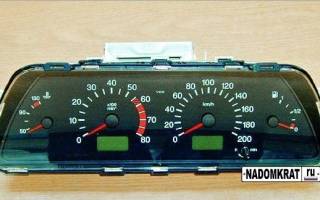

Панель приборов ВАЗ 2114

Назначение приборов ВАЗ 2114 и расшифровка обозначений на них

Находящаяся в левой части приборной панели, прямо перед водительским сиденьем, комбинация приборов ВАЗ 2114 играет важную роль в управлении автомобилем. На ней располагаются стрелочные приборы, индикаторы ВАЗ 2114 с электронными цифровыми окошками и сигнальными лампочками различного назначения.

• Индукционный спидометр, получающий показания о скорости от датчика, который расположен непосредственно в коробке передач, показывает реальную скорость автомобиля от нуля до двухсот километров в час. Цена деления 10 км/час. Необходимо иметь ввиду, что такие приборы имеют допустимую погрешность не менее 5 км/час. В нижней, центральной части прибора имеется окошко с электронным дисплеем, в котором двумя строчками отражаются общий пробег за все время эксплуатации машины и текущий пробег.
• Слева от спидометра располагается тахометр. Это электронный прибор, который, получая сигнал от бортового компьютера, показывает текущие обороты коленвала в данный конкретный момент. Шкала имеет деления в 5 единиц, оцифровка сделана через 10 единиц, максимальное значение — 80. При умножении на 100 получается реальное количество оборотов, например 30 умножить на 100, получается — 3000 об/мин. Диапазон 55 — 60 заштрихован красным — это сигнализирует о приближении к критическим оборотам.Критический диапазон 60 — 80 закрашен красным. При увеличении оборотов до этих значений возможен выход двигателя из строя.В нижней средней части прибора электронной индикацией отображаются время и реальная температура окружающего воздуха.
• Слева от тахометра находится стрелочный указатель температуры охлаждающей жидкости. Сигнал о реальном состоянии он получает от датчика температуры ОЖ, который находится между ГБЦ и термостатом. Цена деления — 20 градусов. Оцифровка прибора начинается с 50, через два деления стоит 90 и заканчиваются деления на 130 градусах. Красная, опасная зона начинается со 105 градусов. Если стрелка попадает в эту зону, то двигатель надо немедленно выключить, в каком бы режиме он не работал. Из-за перегрева движка возможен выход из строя основных блоков силового агрегата. В верхней части, около цифры 130, имеется графический значок температуры.Справа от спидометра — прибор показывающий наличие и уровень топлива в топливном баке машины.

Цифры на шкале обозначают:

1. 0 — это пустой бак.
2. ½ — половина бака.
3. 1 — это полный бак.

Графический символ бензоколонки вверху прибора означает полностью заправленный бак. Внизу справа загорается оранжевым цветом сигнализатор в виде бензоколонки, сообщающий, что остаток в баке меньше шести литров.

Обозначение лампочек и индикаторов на панели приборов ВАЗ 2114

Приборная панель по определению предназначена для размещения на ней приборов, индикаторов и переключателей, которые могли бы информировать водителя о текущем состоянии разных систем автомобиля, сигнализировать об аварийной ситуации в процессе эксплуатации машины или об отказах каких-либо агрегатов, а также с помощью кнопок и переключателей управлять отдельным оборудованием или механизмами.

Обозначение значков на панели приборов ВАЗ 2114 выполнено в соответствие со всеми требованиями и нормами, которые призывают к унификации обозначений, с тем чтобы они были абсолютно понятны каждому водителю. Обозначения на панели приборов ВАЗ 2114 с инжекторным двигателем последних выпусков расположены в основном в нижней части комбинации приборов:

Индикаторы ВАЗ 2114

1 — значок лампочки сигнализирующей о падении уровня масла в картере ДВС ниже минимального уровня, загорается красным цветом;

2 — эта лампочка сигнализирует о недостаточном уровне омывающей жидкости, загорается оранжевым цветом при остатке в бачке менее одного литра;

3 — этот значок, загорающийся оранжевым цветом сообщает о снижении уровня ОЖ в расширительном бачке при холодном двигателе менее допустимого;

4 — значок сигнальной лампочки незакрытых дверей, загорается красным цветом;

5 — сигнализатор неисправности «стоп-сигналов» или габаритов;

6 — это сигнальная лампочка неисправности в тормозной системе, сообщает о выработке тормозных колодок;

7 — значок лампочки, которая сообщает о непристегнутых ремнях.

На более ранних выпусках автомобиля обозначение лампочек на приборной панели ВАЗ 2114 в нижней ее части несколько другое, если смотреть слева направо:

Обозначение значков на панели приборов ВАЗ 2114

• значок аварийного давления масла (18), загорается красным при падении уровня ниже минимального;
• красная сигнальная лампочка включения ручного тормоза (17), если она горит, значит тормоз не убран;
• сигнальная лампочка со значком изображающим аккумулятор (16), которая загорается при его разрядке;
• сигнальная лампочка (9), сообщающая о снижении уровня тормозной жидкости в бачке ниже минимального.

Кроме того, автолюбители должны знать, что означают лампочки на панели приборов ВАЗ 2114, сообщающие о работоспособности светотехники или состоянии двигателя:

• в верхней части комбинации приборов между спидометром и тахометром имеется две зеленые стрелки (3 и 4) сигнализирующие о включении поворотников слева или справа;
• ниже располагается треугольный красный значок аварийной остановки (13);
• под знаком аварийной остановки есть лампочка CHECK ENGINE (14), которая загорается красным цветом, когда возникает какая-либо неисправность в автоматике двигателя;
• справа имеется синяя лампочка дальнего света (10), загорается при его включении и зеленая (8) — ближнего.

Обозначение кнопок

Важно также знать обозначение кнопок на панели ВАЗ 2114. На комбинации приборов с правой стороны есть кнопка (11), с помощью которой переключается время и температура на цифровом индикаторе, а также при нажатии на 5 секунд и более, сбрасываются показания текущего пробега, если нажимать эту кнопку на стоящем на месте автомобиле.

В центральной части приборной панели в ряд расположены:

Кнопки ВАЗ 2114

Сдвоенный переключатель блок-фар. Кнопкой 1 включаются габариты, кнопкой 2 — ближний свет;

Кнопки на ВАЗ 2114

Блок клавишных выключателей. Первый 1 — включает передние противотуманки, второй 2 — задние противотуманные фары и третий 3 включает обогрев заднего стекла.

Почему не работает панель приборов ВАЗ 2114? Массовая проблема нашего автопрома

Поиск возможных причин, почему не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется.

Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.

Содержание

Самая распространенная поломка

Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости.

Ситуация чуть посложнее

Ее признаки очень характерны:

• Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости;
• Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;

Зажигание срабатывает режимно, машина заводиться не отказывается;

Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

Если предохранитель цел, это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.

Тяжелый случай

До сих пор разбирались ситуации, когда какие-то признаки жизни торпеда еще подавала. Если к приборам добавились неработающие стеклоподъемники, поворотники, стеклоочистители, дело уже не в реле и предохранителях.

Могут быть 2 варианта:

• Подгорели контакты на замке зажигания. В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются;
• Монтажный блок. На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.

Частные ситуации

Общие признаки не всегда говорят о конкретных поломках. Могут быть и исключения.

Если отказываются работать отдельные приборы, вполне возможно, что это их личная проблема. Придется разбирать конкретный указатель. В нем могла треснуть шестеренка, которую следует заменить.

Еще, почему не работает панель приборов ВАЗ 2114? Если капризничают указатель топлива и тахометр (то функционируют, то никак не реагируют), контакты и монтажный блок в норме – нужно устроить небольшую проверку.

Нажимается и держится сброс, параллельно включается зажигание. Поднявшиеся стрелки говорят о необходимости дальнейших поисков. Безжизненные – о том, что в самом щитке появились микротрещины. Придется его снимать и обследовать под лупой все пайки и дорожки. В принципе – это все основные варианты. Если прозванивание всех перечисленных узлов и деталей не привело к возрождению панели приборов, ваш случай индивидуален, и определяться с ситуацией придется в компании с опытным автомехаником.

Почему не работает панель приборов ВАЗ 2114? Массовая проблема нашего автопрома

Поиск возможных причин, почему не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется.

Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.

Содержание

Самая распространенная поломка

Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости.

Ситуация чуть посложнее

Ее признаки очень характерны:

• Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости;
• Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;

Зажигание срабатывает режимно, машина заводиться не отказывается;

Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

Если предохранитель цел, это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.

Тяжелый случай

До сих пор разбирались ситуации, когда какие-то признаки жизни торпеда еще подавала. Если к приборам добавились неработающие стеклоподъемники, поворотники, стеклоочистители, дело уже не в реле и предохранителях.

Могут быть 2 варианта:

• Подгорели контакты на замке зажигания. В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются;
• Монтажный блок. На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.

Частные ситуации

Общие признаки не всегда говорят о конкретных поломках. Могут быть и исключения.

Если отказываются работать отдельные приборы, вполне возможно, что это их личная проблема. Придется разбирать конкретный указатель. В нем могла треснуть шестеренка, которую следует заменить.

Еще, почему не работает панель приборов ВАЗ 2114? Если капризничают указатель топлива и тахометр (то функционируют, то никак не реагируют), контакты и монтажный блок в норме – нужно устроить небольшую проверку.

Нажимается и держится сброс, параллельно включается зажигание. Поднявшиеся стрелки говорят о необходимости дальнейших поисков. Безжизненные – о том, что в самом щитке появились микротрещины. Придется его снимать и обследовать под лупой все пайки и дорожки. В принципе – это все основные варианты. Если прозванивание всех перечисленных узлов и деталей не привело к возрождению панели приборов, ваш случай индивидуален, и определяться с ситуацией придется в компании с опытным автомехаником.
