Регулятор холостого хода настраивается на заводе, он не нуждается в дополнительной регулировке. Карбюратор следует заново отрегулировать в том случае, если уровень СО после долгой эксплуатации не соответствует норме.
Перед тем, как произвести регулировку, нужно проследить, что бы детали были в безупречном состоянии.
Порядок выполнения регулировки
В том случае, если у Вас установлен сервоуправления поверните руль, пока передние колеса не в станут в среднее положение. Автомобиль должен стоять на ручном тормозе. Аккумулятор должен быть заряжен. Уровни масла в двигателе и охлаждающей жидкости должны соответствовать нужным значениям.
- Вакуумные шланги нужно подключить все до одного.
- Свою герметичность должна сохранить система всасывания воздуха.
- В цилиндрах должна быть хорошая компрессия.
- Система возврата выхлопных газов должна быть в хорошем состояние.
- Заслонка дросселя должна хорошо закрываться и открываться.
Двигатель необходимо прогреть, стрелка термометра должна оставаться в среднем положении. В процессе работы двигатель должен сохранить такую температуру, Вы должны будите запускать двигатель, чтобы прогреть его заново. Обороты двигателя должны быть менее 1000 об/мин.
Тахометр подключается согласно инструкциям по эксплуатации. Вам нужно будет запустить двигатель, и посмотреть со стороны смотрового окошка карбюратора и проверить, что уровень топлива находится на средней линии.
После обороты двигателя нужно увеличить до 2000 — 3000 об/мин, такие обороты нужно держать от двух или трёх минут, а затем дайте поработать минуту на холостом ходу.Посмотрите на тахометр, обороты двигателя должны быть примерно 750±50 об/мин.В том случае, если обороты не соответствует необходимому значению, Вам придётся вращать винт, пока значение не встанет в требуемые пределы. А если же холостой ход отрегулировать не удастся, но вышеперечисленные системы работают без сбоев, то, скорее всего вам понадобится замена карбюратора.
Глушите двигатель, тахометр оставьте подключенным.
После Вам понадобится отключить штекер лямбда-зонда посередине крышки выпускного коллектора. Второй штекер нужно отключить от клапана регулировки всасываемого воздуха. Он находится на правой стороне катушки зажигания почти перед самой стойкой подвески. Справа, около теплозащитного экрана выпускного коллектора, располагается заборная трубка, задача которой измерение содержание СО. Колпачок трубки снимается и подключается прибор для измерения СО, при подключение нужно соблюдать инструкцию. Герметичным должно быть соединение между трубкой и измерительным прибором.
Позже нужно запустить двигатель, и разгоните его до 2000 — 3000 об/мин, а затем вернуть на холостые обороты. Показания прибора должны быть в пределах 1.0±0.5%. Если содержание СО не соответствует положенному значению, Вам придется вращать винт регулировки, вставляющийся в блок заслонок дросселя. Он, закрывается пломбой, чтобы не допускать самопроизвольно вращения. Есть одна причина, из-за которой нужно снять карбюратор, для того, что бы высверлить пломбу, эта работа проводится в специально предназначенной для этого мастерской. Если работу Вы производите самостоятельно, не сверлите пломбу слишком глубоко. После того, как высверлите пломбу, карбюратор снова устанавливается и стоящий внутри винт вращается обычной отверткой, пока значение СО не установится в нужных пределах, в отверстие нужно вставить новую пломбу.
Автомобили, на которых отсутствует катализатор. На таких автомобилях холостой ход можно регулировать, по такой же схеме, как и на моделях с установленным катализатором, однако, чтобы отрегулировать состав смеси понадобится специальная отвертка, которая должна вставляться в засечки регулировочного винта, для того, чтобы получить максимально лучший результат воспользуйтесь тахометром и прибором измеряющим содержания СО. Если Вы не имеете прибор, работа может выполняться и без него, если соблюдать последовательность, однако, Вы должны помнить об охране окружающей среды.
Во-первых, нужно отрегулировать холостой ход. Вам придется проделать вышесказанные подготовительные операции и снять показания тахометра. В случае, если обороты вне пределов 750±50 об/мин, придется регулировать.
Порядок выполнения
- Прогрейте, двигатель чтобы рабочая температура держалась все время.
- Для того, что бы отрегулировать поступающую смесь, нужно воспользоваться винтом, которым регулируется холостой ход. Нужно полностью ввернуть винт, при помощи специальной отвертки, сильно затягивать его не нужно, после болт выворачивается на два полных оборота. В итоге, обороты холостого хода увеличатся на 50 об/мин, по сравнению с предыдущим значением.При помощи этой же отвертки поворачивается регулировочный винт, изменяющий состав смеси, после настройки двигатель начнет работать с максимально возможным количеством оборотов. После этого винт нужно ввернуть. Нужно помнить и о количестве СО, соответствие требуемому значению равно 1.5±0.5%.
Тоже самое можно сделать при помощи прибора измеряющего содержания СО
Порядок выполнения
Вам так же предстоит отрегулировать холостой ход, как уже было описано, проверить, чтобы двигатель сохранял рабочую температуру.Прибор для измерения СО вдвигается в выхлопную трубу (минимальная глубина 40 см). Через смотровое окошко нужно проверить уровень топлив, он должен стоять на средней линии.Пользуясь специальной отверткой, регулировочный винт состава смеси поворачивается так, чтобы показания прибора имели значение 1.5±0.5%.
Система многопозиционного впрыска
Регулируется холостой ход и содержания СО обычно автоматически, специальным прибором, однако существует такой вариант, при котором регулировку придется проводить вручную. Лучше всего Вам настроят все в мастерской, однако если внимательно изучить описание, тогда Вы сможете самостоятельно отрегулировать холостой ход.
Перед регулировкой и проверкой необходимо выполнить некоторые условия, все части системы должны находиться в неплохом состояние.
Порядок выполнения
- Машина ставится на ручник, а колеса поворачиваются в среднее положение.
- Аккумулятор должен быть заряжен.
- Система зажигания должна работать безупречно, то есть находиться в отличном состояние.
- Уровень охлаждающей жидкости и масла в двигатели, обязательно должны соответствовать нужным значениям.
- Свою герметичность должна сохранить система всасывающая воздух.
- Требуемые значения должна сохранить компрессия в цилиндрах.
- Должна идеально выполняться работа дроссельной заслонки.
- Все до единого, предохранителя должны работать.
Проверка холостого хода
При проверке холостого хода действуйте следующим образом:
Двигатель прогревается, пока стрелка термометра не окажется в среднем положении. Во время регулировки двигателя, должна поддерживаться рабочая температура, количество оборотов должно быть не ниже 1000 обм. После уже на заглушенном двигателе отключите штекер датчика положения дроссельной заслонки и запускайте двигатель.
Посмотрите на тахометр, двигатель должен работать с частотой 800 об/мин. После обороты двигателя 2-3 раза увеличить до 2000 об/мин и снять показания холостого хода. Число оборотов должно быть около 850±50 об/мин. В большинстве случаев, перед тем, как проверять и регулировать холостой ход нужно выполнить все требования, приведенные системой многопозиционного впрыска.
Воздушный фильтр
Фильтр воздуха имеет бумажную основу, который не в коем случае нельзя чистить. Фильтр нужно заменять через каждые два года, 60000 км. Для того, что бы сменить его, нужно снять защитную крышку, после вытащить старый фильтр и поставить новый.
Как самому отрегулировать обороты холостого хода на инжекторе?
Многие владельцы автомобилей помнят то время, когда по дорогам страны колесили, в основном, Жигули и Москвичи. Их ключевой характеристикой было то, что провести мелкий ремонт или регулировку определённых параметров можно было очень просто, лишь вооружившись небольшим набором инструментов. Тем не менее, отличием тех автомобилей от их современных аналогов было то, что у них устанавливалась карбюраторная система подачи топлива. Она не использовала электронику, так что, всё регулировалось механическим способом.
Регулировка инжектора своими руками
Теперь же всё иначе, и провести регулировку холостого хода уже не так просто, как раньше. Поэтому, сейчас мы попробуем разобраться в том, как же именно регулировать инжектор и его холостой ход на современных машинах.
Так выглядит «инжектор» автомобиля.
Так ошибочно называют «в народе» блок управления двигателем (ЭБУ). Хотя сам «инжектор» состоит из нескольких частей: ЭБУ, форсунки, датчики и т.п.
Датчики в «инжекторе»
Технологии управления подачей топлива в двигатель существуют разные. Поэтому некоторые датчики могут отсутствовать. Самые распространённые датчики в «инжекторе»:
- Датчик коленвала
- Датчик положения распредвала
- Датчик кислорода
- Датчик массового расхода воздуха
- Датчик положения дроссельной заслонки (ДПДЗ)
- Датчик детонации
Регулировка холостого хода на инжекторном автомобиле
В случае, когда речь идёт о плавающих оборотах мотора, прекращении работы двигателя при постановке автомобиля на нейтральную передачу или же о повышении оборотов в случае работы полностью прогретого мотора, то это может говорить о неисправностях регулятора холостого хода или о бедной смеси. Аналогичный вывод можно сделать и в том случае, когда на холодном двигателе обороты оказываются слишком низкими.
Регулятор холостого хода автомобиля Лифан Солано
В любом случае, это всё может происходить по причине чрезмерной подачи воздуха.
Проводить регулировку смеси должен компьютер, который собирает данные из целого ряда датчиков (про датчики инжектора мы уже писали выше). Он, на некоторые время, может открывать или же закрывать клапана инжекторов с той величиной, которая нужна для мотора в данный момент.
Порядок действий
Регулятор холостого хода — это исполняющий орган функционирования мотора (механический датчик), то при его некорректной работе лампочка, указывающая на неисправность, гореть не будет. Регулятор является шаговым электрическим двигателем, включающим в себя конусную иглу. Регулятор может быть расположен на корпусе дроссельной заслонки, что позволяет гарантировать конкретный уровень воздушного потока, обходящего закрытую дроссельную заслонку. А его, в свою очередь, задаёт электронная система автомобиля, дабы двигатель работал устойчиво и равномерно, независимо от внешних факторов.
- Для начала необходимо отключить аккумулятор. Недостаточно будет просто выключить зажигание. Вам необходимо выключить «массу».
Проводим демонтаж регулятора холостого хода - Вторым пунктом, на который вы должны обратить внимание, является отвинчивание креплений, которые удерживают регулятор. Это позволит вам полностью его снять. Как мы уже сказали, регулятор можно найти на корпусе дроссельной заслонки, к которой он привинчен парой винтов. В части моделей машин винты могут быть залиты специальной краской или, что ещё хуже, рассверлены. В такой ситуации может понадобиться выполнить полный демонтаж корпуса дроссельной заслонки, после чего и будет проводиться разборка и снятие регулятора.
- Пункт номер три предполагает чистку посадочного канала. Достаточно будет промыть его, после чего обработать сильным потоком воздуха. Делается это посредством баллончика со сжатым газом или же обычным компрессором. Регулятор нужно разбирать с большой осторожностью, дабы не была повреждена его обмотка. Теперь наступает время провести проверку направляющей втулки, тем более, если конусная игла может свободно двигаться вокруг своей оси с зазором. Если это так, то втулка должна быть заменена новой. В ситуации, когда конусная игла не содержит на своей поверхности существенных повреждений или же потёртостей, то её можно оставить. Но, когда у вас возникают даже малейшие сомнения в её исправности, то её необходимо полностью заменить аналогичной моделью.
- Четвёртый пункт инструкции говорит о процессе определения целостности, характерной для прижимной пружины. Также, задействовав специальный измерительный прибор, можно провести проверку целостности обмотки регулятора. Кроме того, не лишним будет очистить контакты этой самой обмотки. И лишь после этого можно снова собирать регулятор холостого хода. Но, прежде чем устанавливать регулятор на автомобиль, необходимо замерить расстояние от фланца его корпуса до кончика конусной иглы. Этот показатель должен быть равен двадцати трём миллиметрам. Если же расстояние отличается от указанного в любую сторону, то игла должна быть заменена новой. Касается это и ситуации, когда никаких видимых повреждений на игле нет.
- Пятым, завершающим, пунктом будет то, что вам нужно будет провести установку регулятора холостого хода на своё место. Для него, как вы уже могли видеть в процессе его демонтажа, предусмотрено своё посадочное место. Находится оно в корпусе дроссельной заслонки. После этого можно подключить штекер управления к этому самому регулятору. Далее снова включаем электрическое питание автомобиля. И вот тут начинается самое «интересное». Вам нужно завести мотор и испробовать его в различных условиях работы. Если проблемы сохранились или же не исчезли полностью, то может понадобиться повторный разбор регулятора холостого хода. Но, если и вторая попытка не увенчалась успехом, то поломку стоит искать в других местах. В частности, причиной может быть прошивка бортового компьютера, тем более, если вы покупали автомобиль «с рук».
Проводим демонтаж регулятора холостого ходаДополнительным советом станет то, что проводить регулировку оборотов мотора можно только на двигателе, который был предварительно хорошо прогрет.
Альтернативные причины
Симптомы неверной настройки блока управления двигателем
- уменьшение силы тяги
- увеличение количества потребляемого топлива
- или же неровной работы двигателя в целом (детонация при запуске, детонация при прогреве, детонация при выключении зажигания, двигатель троит)
Все эти ситуации предусматривают необходимость регулировки инжектора.
Порядок действий
Для работы нам понадобится ноутбук и диагностический кабель.
Ноутбук
Ноутбук или же планшетный компьютер под управлением настольной версии операционной системы Windows, а также специальное программное обеспечение, которое предназначено специально для вашей марки автомобиля. Конечно же, можно подключить и стационарный компьютер, но будьте тогда готовы вынести его на улицу, непосредственно к капоту автомобиля.
Диагностический кабель для подключения к ЭБУ
Также, нужно будет приобрести кабель подключения бортового компьютера к лэптопу. Как правило, эти кабели делятся на несколько основных видов, которые не очень сильно различаются между собой. Определитесь только с тем, какая версия разъёма используется в машине. В самых старых моделях — это первая версия, а в более новых — вторая версия разъёма. Порт имеет такую форму, что подключить его неверно у вас не выйдет.
Как только подключение к бортовому компьютеру выполнено, в запущенной на лэптопе программе, можно будет просмотреть все параметры работы автомобиля, а также те ошибки, которые возникли в процессе. Коды ошибок можно найти в сопутствующей к программе документации или же в Сети Интернет.
При необходимости, на бортовой компьютер может быть установлена новая прошивка. Это делается возможностями всё той же диагностической программы.
Чип-тюнинг автомобиля
Чип-тюнинг — данным словом называют простую настройку инжектора и электронной системы управления мотором, для того, чтобы улучшить его эксплуатационные качества.
Прошивки могут подготовить автомобиль к качеству местного топлива, определённым температурным режимам работы, а также определить, сколько именно топлива будет потреблять мотор в штатных режимах.
Преимущества чип-тюнинга
Среди основных преимуществ, которые получает автомобиль после подобных доработок, можно выделить
- ускоренный старт с места,
- плавное движение при минимальных показателях нагрузки,
- а также максимально ровную тягу, которая возникает при работе на самых высоких передачах.
И, конечно же, в случае, если вы преследуете цель экономии, можно будет значительно понизить расход топлива. В зависимости от модели автомобиля и предыдущих настроек, расход может быть снижен на показатель от половины литра до трёх литров на сто километров пути.
Без специальной диагностической программы не обойтись
Впрочем, рекомендуется проводить все настройки только в сервисном центре. Как правило, специалисты таких СТО работают только с фирменным программным обеспечением, а также устанавливают только те прошивки, которые уже прошли тестирование в реальных условиях. Если же прошивка недостаточно качественная, то за спортивные достижения автомобиля придётся расплачиваться вам.
Дорогостоящий ремонт двигателя в подобной ситуации гарантирован.

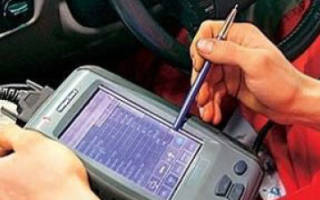

Вот так выглядит комплект оборудования для диагностики
Регулировка холостого хода карбюратора ВАЗ 2107 – как и зачем это делается?
Регулировка холостого хода на карбюраторе является неотъемлемой частью мероприятий по техническому обслуживанию карбюраторного автомобиля, а в инжекторе нам в такой ситуации поможет датчик холостого хода. Сегодня мы рассмотрим регулировку данного механизма на автомобиле ВАЗ 2107, но перед этим узнаем, зачем производится настройка XX.
Зачем регулируют холостой ход карбюратора?
Карбюратор – это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в этом случае именуется «качеством») определяется множество характеристик двигателя: устойчивость его работы, мощность и расход потребляемого топлива.
Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ. Это значит, что он будет иметь стабильные обороты и максимальную мощность при самом минимальном расходе топлива. Поэтому регулировать холостой ход на карбюраторе необходимо при следующих признаках:
- Двигатель имеет необоснованный и довольно большой расход топлива. Стрелка эконометра постоянно указывает на не экономичную работу двигателя, а бензин стал заканчиваться довольно быстро.
- Снижена мощность мотора. Это значит, что он с трудом набирает необходимые обороты, прежде чем водителю включит следующую передачу. Кроме того, может отсутствовать тяга на низких оборотах, мотор глохнет или имеются провалы в работе педали газа.
Главная проблема первых двух признаков заключается в том, что такое может произойти не только по вине карбюратора. В этом могут быть виноваты топливные фильтры, насосы и неисправная система зажигания.
- Самая главная и весомая причина – мотор не держит холостые обороты или держит их не стабильно: возможна вибрация двигателя, а стрелка тахометра постоянно будет менять свое положение. В конце концов, мотор глохнет сам по себе.
Как отрегулировать холостой ход карбюратора на ВАЗ 2107
После того, как вы обнаружили главные признаки неправильной работы карбюратора, необходимо произвести регулировку холостого хода. Прежде чем, приступать к данной процедуре, необходимо убедиться в правильной работе системы зажигания, чистоте топливных фильтров и исправности топливного насоса, только после этого можно приступать к регулировке холостого хода.
- Для начала разогрейте мотор до рабочей температуры. Если это не удается (мотор глохнет), вытащите рукоятку ручного управления воздушной заслонкой. После того, как мотор прогреется, заглушите его и найдите на карбюраторе два винта, которые расположены друг к другу под углом. Тот, который стоит перпендикулярно карбюратору называется винтом количества, или по-другому, винтом холостого хода. Он определяет количество смеси, которая подается в цилиндры двигателя. Второй винт отвечает за соотношение бензина и воздуха, который смешивается в карбюраторе и называется винтом качества. Закрутите оба винта, а после этого выкрутите винт количества на 4 оборота, а винт качества на 3. Не забудьте убрать подсос.
- Запустите двигатель снова. Скорее всего, обороты не будут соответствовать норме, поэтому закрутите или выкрутите винт количества таким образом, чтобы обороты составляли 850-900 оборотов в минуту. Теперь с помощью винта качества установите самые максимальные обороты двигателя. Для этого выкручивайте или закручивайте винт и внимательно следите за оборотами на тахометре. Чтобы это сделать, не нужно выкручивать болт до конца, так как качество достигнет своего пика и свечи попросту «зальет». Выкручивайте его до тех пор, пока не появятся соответствующие перебои.
Учтите, что холостой ход двигателя различается по времени года. В летний период он не должен превышать 900, а в зимний – 1000 оборотов в минуту.
Видео – Простая настройка ХХ своими руками
Вот так регулируется холостой ход на карбюраторе ВАЗ 2107. Как видите, это совсем не сложно.
Проверка и регулировка оборотов холостого хода и предотвращения самопроизвольного останова двигателя
Проверка и регулировка оборотов холостого хода и предотвращения самопроизвольного останова двигателя
ЧЕРЕЗ КАЖДЫЕ 20 000 КМ (12 000 МИЛЬ) ПРОБЕГА
Тахометры обычного типа, работающие от импульсных сигналов системы зажигания на дизельных двигателях не применимы. Специальный разъем служит для подключения фирменного диагностического оборудования Citroёn, по понятным причинам отсутствующего в арсенале среднестатистического механика-любителя. При возникновении подозрений на нарушение установки оборотов холостого хода (на слух) следует постараться достать специальный тахометр, либо отогнать автомобиль на станцию техобслуживания фирменного сервис-центра компании Citroёn.
Прежде чем приступать к регулировкам двигатель следует разогреть до нормальной рабочей температуры. Удостоверьтесь в правильности регулировок тросов газа и управления оборотами быстрого холостого хода (см. Система питания – дизельные модели).
ТНВД производства компании Lucas
Регулировки ТНВД производства компании Lucas
 |
|||
 |
|
 |
|
 |
|
