Плохой обдув лобового стекла ваз 2107

Плохо греет печка на ваз 2107?

И снова наступают холода. Для тех, у кого на ВАЗ 2107 отопитель салона плохо греет, встает вопрос — как заставить «печку» греть лучше? У большинства автовладельцев семерки вызывает недовольство работа печки, или отопителя салона. Действительно, у классики данной марки эффективность печки очень низкая.

Но эту проблему можно решить доработкой печки своими руками. Для улучшение работы отопителя не потребуется специальных инструментов или навыков, все выполняется с помощью подручных средств.

Почему печка на ВАЗ 2107 плохо греет, причины:

Частая причина — недогретый двигатель.

Признаки- указатель температуры находится в белой зоне, двигатель долго прогревается. При температуре на улице -20, за 8-10 минут работы двигателя на холостом ходу, он должен прогреться до 40-50 градусов (самое начало белой зоны указателя температуры).

Если температура поднялась меньше — плохо (неисправен термостат), выше хорошо. Далее, нужно проехать на 1-2 передаче, и за минут 5-8 температура должна подняться до 80 градусов (граница зеленой и белой зоны). Если двигатель не прогрелся до 80 — термостат на замену!

Воздух в системе охлаждения.

Первым делом, в расширительном бачке надо проверить уровень тосола и исправность пробки радиатора. Если пробка пробка радиатора неисправна в системе будет оставаться воздух, из-за этого будет плохая циркуляция охлаждающей жидкости и соответственно холодный воздух в салоне.

Печка плохо дует в левую сторону

Полностью открыта нижняя заслонка, или у нее сломан фиксатор. Для полноценного обдува стекол эту заслонку необходимо прикрывать. Если она не фиксируется, можно использовать резинку, зацепив ее за ручку «подсоса», или еще куда-нибудь.

Доработка печки ВАЗ 2107, чтобы грела лучше.

Как показывает практика, радиатор печки отдает достаточное количество тепла и его усовершенствование не требуется. Значит, чтобы повысить эффективность отопителя нужно доработать систему обдува. Промазать герметиком все воздуховоды, особенно в местах их соединений. Это особенно относится к автомобилей марки ВАЗ 2105 – 2107, из-за их особенностей конструкции воздуховодов.

Замена моторчика печки.

Улучшить печку, можно установкой вместо двигателя с крыльчаткой, установкой улитки, применяемой в моделях ВАЗ 2108-2109. Такой тюнинг увеличить поток воздуха и снизит шум. Моторчик, используемый в данных моделях, отличается от семерочного повышенным числом оборотов и большей мощностью. Для его установки потребуется небольшая доработка корпуса печки – из-за большего размера необходимо удалить гребенку, которая направляет поток воздуха к ногам.

Крыльчатку можно оставить родную, но нужно увеличить в ней отверстие диаметром до 7 мм, под вал моторчика от восьмерки.

Такая доработка печки требует также замены выключателя и резистора. Обе детали берутся от той же модели, что и моторчик. Выключатель ВАЗ 2107 рассчитан на более маленький ток, и при эксплуатации с мощным двигателем может просто расплавиться. Родное сопротивление ВАЗ 2107 не позволит моторчику работать на полную мощность, для этого и меняется резистор.

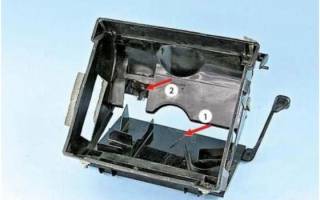

Начинаем с полной разборки корпуса отопителя. От нижней части печки отрезается практически все, кроме креплений и рамки. Далее, изготавливаем корпус для улитки. Для данной цели можно использовать любой прочный материал – поликарбонат, пластик, плексиглас и т.д. Четыре стенки будущего корпуса вырезаются из материала (который вы выбрали) и прикручиваются к нижней части печки.

После всех проделанных действий нижнюю часть одеваем на среднюю, предварительно удалить диффузор. Размеры нужно подогнать таким образом, чтобы улитка точно входила в корпус и не выступала за крепления радиатора, расположенные на средней части.

На данном этапе работы следует уделить особое внимание, если корпус получится большой, то вы не сможете установить печку в штатное место. После точной подгонки размеров нового корпуса, все стыки необходимо промазать герметиком.

Займемся воздуховодами. Можно воспользоваться доступными в свободной продаже сантехническими шлангами и манжетами. В новом корпусе печки в дне, по обоим бокам, вырезаются отверстия, подходящего диаметра для манжет. В них устанавливаются шланги — боковые соединяются с правым и левым воздуховодами, нижние в сторону от ног, для выода теплого потока воздуха.

Для обогрева задних пассажиров можно дополнительно установить пару шлангов большей длины. Количества тепла, отдаваемого радиатором печки, и мощности улитки вполне достаточно на все. Места боковых воздуховодов и соединения шлангов промазывается герметиком, для исключения потери теплого воздуха.

Такая доработка, повысит эффективность печки на ВАЗ 2107 в 2-3 раза, как качества обдува стекол, большой поток теплого воздуха не позволяет запотевать окнам, так и обогрева салона. Такая модернизация отопителя салона доступна каждому и не требует больших затрат.

Переделка печки (улитки) ВАЗ-2108 на ВАЗ-2107: видео

Примечание: следует помнить, при установка улитки и двигателя, требуется замена выключателя. Убедитесь что предохранитель печки имеет номинальный ток, необходимый для работы доработанной печки.

Плохой обдув лобового стекла ваз 2107

Группа: Продвинутые Пользователи
Сообщений: 768
Регистрация: 23.4.2011
Вставить ник
Цитата
Из: Смоленск
Пользователь №: 18 270
Спасибо сказали: 78
Ваш автомобиль: FF2
Реальное имя: Сергей

Группа: Продвинутые Пользователи
Сообщений: 2 067
Регистрация: 1.3.2009
Вставить ник
Цитата
Из: Москва
Пользователь №: 11 325
Спасибо сказали: 986
Команда СЧ: Какой СЧ, только Dozor и EN
Ваш автомобиль: Hyundai i30, ВАЗ – 210740 – пропито.
Реальное имя: Дмитрий

Читать еще: Снять блок подушек безопасности

А вообще может:
– заслонки заклинило
– соскочил тросик с заслонок
– соскочил тросик с регулятора
– забиты сопла
– погоняй регулятор внешней заслонки(тот который с синим треугольником), у меня нормально дуть начинает только когда этот регулятор в среднем положении, и то после того как пару-тройку раз погоняю ихз одного крайнего положения в другое.

-Не менялся ли радиатор печки, как показывает опыт, соскакивает тросик регулятора внешней заслонки, с самой заслонки при этой процедуре(три раза подряд такая шняга была), вот и может казаться что не дует, а на самом деле просто плохо дует.

Попробуй первый вариант, это откручивается болтик, справа от регулятора, под заглушкой[красным](её ножечком или чем-нибуддь тонким подцепить), вылезет вся панель [синим], получеш доступ к регулятору.

Еще что бы нормально вылезла панель, надо снять кнопку вентелятора, и пластиковые насадки на регуляторе печки.

Группа: Продвинутые Пользователи
Сообщений: 7 818
Регистрация: 27.8.2008
Вставить ник
Цитата
Из: Иваново
Пользователь №: 10 336
Спасибо сказали: 936
Ваш автомобиль: fMondeo III

Реальное имя: Андрей Николаевич 🙂

Группа: Продвинутые Пользователи
Сообщений: 1 068
Регистрация: 2.11.2006
Вставить ник
Цитата
Из: Смоленск
Пользователь №: 2 048
Спасибо сказали: 179
Ваш автомобиль: ваз2107
BMW E39 525AI
Реальное имя: Yura

Разбирал я полностью печку, причин того что не дует на лобовое стекло всего несколько.

Во первых нормально на лобовое стекло дует тока если закрыта нижняя крышка печки, и открыт забор воздуха снаружи.
Во вторых мог соскочить тросик с нижнего регулятора направления потоков воздуха, лобовое стекло/боковые стекла. Соскочить мог на самом рычажке вверху, или же на том что он двигает снизу печки где, крышка с рычажком.
Других причин нету.
сверху рычаг можно проверить, вытащив один или два дефлектора сверху над этими рычажками, просто подцепив их отверткой, главное не сломать пластиковый короб куда они вторнуты, вставлять назад нужно оба одновременно.
Нижнюю часть тросика сходу не вспомню как посмотреть, рзбирать там дохрена если честно И в неудобных позах.

По моему проще открутить как говорил я доступ к регулятору посвободней будет.

Система отопления ВАЗ-2107: устройство, причины неисправности

Система вентиляции и отопления служит для создания комфортных климатических условий для водителя и пассажиров внутри салона автомобиля. С ее помощью мы, находясь внутри машины, можем дышать свежим воздухом, а также поддерживать необходимую температуру.

В этой статье мы рассмотрим, как работает система отопления и вентиляции ВАЗ-2107 . Мы разберемся с особенностями ее конструкции, основными неисправностями и методами их устранения.

Из чего состоит вентиляционно-отопительная система

Система отопления ВАЗ-2107 интегрирована в систему охлаждения двигателя. Нагревание поступающего в салон воздуха происходит в процессе теплообмена хладагента, осуществляющегося при помощи дополнительного радиатора. Она состоит из следующих элементов:

отопителя;
модуля управления;
воздухопроводов;
регулируемых сопел.

Что такое отопитель

Основным элементом системы является отопитель, или как его еще называют, «печка». В его конструкцию входят:

пластиковый корпус с крышкой воздухопритока;
радиатор отопителя с краном;
электрический вентилятор.

По сути, отопитель – это самая настоящая «печка». Верхняя часть его корпуса оснащена регулируемой крышкой воздухопритока. Через нее наружный воздух поступает в «печку». Внутри корпуса расположен радиатор отопителя, через который движется нагретый хладагент (тосол или антифриз).

Сам по себе нагретый воздух не может поступать в салон с необходимым напором, даже во время быстрой езды. Для его нагнетания служит вентилятор с электрическим приводом (двигателем). Он также размещен внутри корпуса отопителя. Вентилятор «семерки» может работать в трех разных мощностных режимах.

Модуль управления

Система отопления ВАЗ-2107 управляется при помощи специального модуля, размещенного в нижней части приборной панели. В его конструкцию входят три рычага и переключатель режимов вентилятора отопителя.

Самый верхний рычаг обеспечивает управление краном «печки». В крайнем левом положении он закрыт, и охлаждающая жидкость движется в обход отопительного радиатора. Если переключатель переместить до упора вправо, хладагент начнет поступать в него в полном объеме, нагревая воздух по максимуму.

Читать еще: Установка антенны лада веста

Средний рычаг позволяет закрывать-открывать крышку воздухопритока. В левой позиции она будет полностью закрыта, и наружный воздух не сможет поступать в салон. Крышка полностью откроется, когда мы переместим переключатель в крайнее левое положение.

Система отопления ВАЗ-2107 предусматривает распределение воздушных потоков для обдува ветрового и передних боковых стекол. Осуществляется оно при помощи нижнего рычага. В правом положении воздух направлен на боковые стекла, в левом – на ветровое.

Кран отопителя, крышка воздухопритока, а также заслонки, перенаправляющие воздушные потоки, приводятся в движение тросами.

Переключатель режимов вентилятора находится слева от рычагов управления. Он имеет четыре положения, при которых вентилятор:

выключен;
работает на первой скорости;
на второй скорости;
на третьей скорости.

Воздухопроводы

Воздухопроводы служат для транспортировки теплого (холодного) воздуха к ветровому и боковым стеклам. Их всего три:

Каждый из воздухопроводов представляет собой пластиковый «рукав» определенной формы. Одним концом они присоединены к корпусу отопителя, вторым – к соответствующему соплу. Для того чтобы снизить потери воздуха при передаче, соединения уплотнены резиновыми манжетами.

Сопла

Сопло, или дефлектор – это устройство, через которое воздух попадает непосредственно в салон. Система отопления ВАЗ-2107 включает четыре дефлектора: левый, два центральных и правый. Особенностью конструкции сопла является механизм, позволяющий изменять положение ламелей внутри него, перенаправляя воздушный поток из стороны в сторону, а также вообще перекрывать его.

Как это работает

Изучив устройство системы отопления ВАЗ-2107 , несложно понять, как она функционирует. Итак, воздух через решетки на капоте автомобиля и крышку воздухопритока попадает в корпус отопителя. Там, в зависимости от температуры охлаждающей жидкости и положения заслонки крана «печки», он прогревается до определенной температуры, и движется дальше по воздухопроводам через дефлекторы в салон. Интенсивность воздушного потока при этом зависит от скорости движения машины (при выключенном вентиляторе), или же от положения переключателя режимов вентилятора. Изменяя положение нижнего рычага модуля управления, а также положение ламелей в соплах, мы направляем теплый воздух туда, куда нам необходимо – на лобовое стекло, на боковые стекла, или же в центр салона.

Инжектор и карбюратор: есть ли разница в конструкции системы отопления

Система отопления ВАЗ-2107 (инжектор) ничем не отличается от той, которой оснащались старые карбюраторные «семерки». Их конструкции и принцип работы абсолютно идентичны. Радиаторы, их краны, электровентиляторы и все другие элементы взаимозаменяемы. Единственное, чем система отопления ВАЗ-2107 (карбюратор) может отличаться, это материалом изготовления радиатора «печки». У старых «семерок» они были из меди.

Распространенные проблемы и способы их устранения

Несмотря на простоту конструкции, система отопления ВАЗ-2107 выходит из строя достаточно часто. Наиболее уязвимыми ее местами являются:

кран отопителя;
вентилятор (электродвигатель);
радиатор «печки».

Кран отопителя «семерки», как и у всех классических ВАЗов, ломается чаще всего. Самая популярная его неисправность – течь, вызванная разгерметизацией корпуса. Решается подобная проблема путем замены запчасти. Ремонт крана в большинстве случаев невозможен.

Еще одной распространенной поломкой является обрыв троса привода. Чтобы его заменить, придется демонтировать кран, ведь добраться до его крепления со стороны запирающего устройства без снятия невозможно. Следует также следить за натяжением троса. Если допустить его провисание, заслонка крана не будет открываться полностью.

Что касается вентилятора, то и его назвать надежным никак нельзя. Обычно он выходит из строя с наступлением холодов. Причиной неисправности электродвигателя в лучшем случае становятся износившиеся подшипники или щетки, в худшем – обрыв или замыкание обмоток. Исправить ситуацию может ремонт электродвигателя или его замена.

У радиатора отопителя также две «болезни»: течь и засорение. Первая неисправность может быть вызвана либо механическим повреждением, либо же химическими процессами. Сегодня радиаторы изготавливают из алюминиевого сплава, который не отличается особой устойчивостью к техническим жидкостям. И если старые медные радиаторы еще можно было запаять, то современные можно только заменить.

Засорение теплообменника также происходит в результате химических процессов. Накипь постепенно оседает на стенках трубок устройства и со временем ограничивает нормальную циркуляцию охлаждающей жидкости. Это приводит к тому, что нагнетаемый в салон воздух не прогревается до нужной температуры. Избавиться от подобной проблемы можно путем промывания радиатора специальными жидкостями, в крайнем случае – заменой устройства.

Как улучшить проход воздухо на лобовое стекло ваз 2107

Но идти слишком далеко в процессе ремонта своими руками не следует. Лучше отдать предпочтение профессиональным ремонтным работам. В таком случае важно все правильно и аккуратно разобрать и выполнить качественный ремонт без шансов на возвращение неполадки в ближайшем будущем.

Стоимость ремонта обдува лобового стекла на сервисе

Проблема в том, что сервисные центры часто подходят к этой неполадке довольно сухо, начиная работу с разборки. Иногда достаточно провести диагностику работы блока управления климатом, чтобы выполнить восстановление и привести машину в полный порядок. Но на деле мастера начинают снимать переднюю пластиковую панель, искать причины в несуществующих проблемах.

увеличенный срок восстановления, иногда проблему могут искать и устранять несколько дней, что лишает вас возможности эксплуатировать автомобиль должным образом;
повышение расходов в связи с заменой деталей, которые на самом деле не нужно было менять, а также оплата работы за эти процессы, выполненные без необходимости;
неумелая диагностика может привести также к поломкам некоторых важных элементов, которые затем придется ремонтировать, это также станет большим недостатком сервиса;
диагностические работы могут охватить все системы климата в авто, так что неполадки будут найдены самые разные, и это снова увеличивает стоимость обращения в компанию.

Читать еще: Лада акции санкт петербург

Если вы сами определите проблему с вашим автомобилем, а затем обратитесь на сервис, вам достаточно будет попросить специалистов выполнить все необходимые работы.

Как улучшить проход воздухо на лобовое стекло ваз 2107

В результате этого к ногам подаётся более тёплый воздух, а к остеклению поступает более холодный поток.

Конструктивные особенности

Электродвигатель. Коллекторный электродвигатель вентилятора питается постоянным током, подробнее об электровентиляторах смотрите на сайте.

Для управления частотой вращения вентилятора на приборной панели предусмотрен четырёхпозиционный регулятор. Изменение скорости вращения электродвигателя происходит за счёт подключения или отключения дополнительных резисторов.

При включении двигателя напрямую (без резисторов) частота вращения будет максимальной. Электродвигатель не ремонтируется и при выходе из строя заменяется вместе с колесом вентилятора.

Единственное, что можно сделать для обслуживания двигателя, это при необходимости зачистить коллектор.

Отопитель.

Как улучшить проход воздухо на лобовое стекло ваз 21074

Часто проблема решается просто качественным обзором всех важных моментов в автомобиле.

Как улучшить проход воздухо на лобовое стекло ваз 2107 инжектор

Устройство монтируется в левую магистраль, что позволит принудительно подать воздушный поток на дефлектор.

Процедура тюнинга выглядит так:

Дефлектор в салоне поддевается и извлекается, его надо потянуть вперед. Аналогичные действия выполняются с другой стороны печки.

Демонтаж устройства выполняется аккуратно, чтобы не оставить следы повреждения на центральной консоли.

Если дефлектор извлечен, надо выполнить снятие держательного устройства из торпедо.
Этот элемент монтируется в центральной консоли с использованием специальных усиков.

Производится монтаж верхнего шланга, речь идет о штатном патрубке.
Вместо демонтированной магистрали делается заглушка, она шла от отопительного узла к водному насосу. Для этого потребуется трубка из меди, от нее отпаивается соединительный фланец.

Система отопления автомобиля ВАЗ — жидкостная. В качестве теплоносителя используется охлаждающая жидкость из рубашки охлаждения двигателя.

Система состоит из собственно отопителя, кронштейна с рычагами управления и воздухопроводов.

В корпусе отопителя установлены радиатор отопителя с краном, электровентилятор и четыре воздушные заслонки, две из которых тягами соединены с рычагами блока управления.

Третья тяга подходит к блоку от крана отопителя.
Крайнее правое положение верхнего рычага соответствует полному открытию крана и максимальному потоку охлаждающей жидкости через радиатор отопителя.

При аналогичном положении среднего рычага полностью открыта заслонка забора воздуха из подкапотного пространства.

Нижний рычаг управляет распределением потоков воздуха на обогрев ветрового стекла и стекол передних дверей.

Эффективная работа автомобильной отопительной системы важна в любое время года, но особенно в зимний период. Появление неисправностей негативно отразится на комфорте управления автомобилем в целом. Доработка печки на ВАЗ 2107 актуальна для этой модели авто, поскольку работа отопителя в них является слабым местом.

Схема и устройство отопительной системы в ВАЗ-2107

Устройство отопительного узла на «семерках» с карбюраторным двигателем или инжектором идентичное:

Воздуходув. Магистраль направлена на обдув лобового стекла.
Крышка притока воздушного потока.
Радиаторный узел.
Защитный кожух радиаторного устройства.
Тяга краника отопительного узла.
Отводная магистраль радиаторного устройства.
Подводной патрубок радиаторного узла.
Кран радиатора. Используется для слива хладагента.
Воздуходув.

Поэтому намного лучше и удобнее выполнить полноценную ревизию системы, наладить работу оборудования и получить нормальные функции этой жизненно важной части микроклимата в авто.

Причины плохой работы обдува лобового стекла

Для начала следует разобраться, почему же эта функция работает плохо. Это может случиться из-за приобретенных неисправностей или врожденных дефектов авто.

Проблема в том, что добраться до реальной причины бывает очень сложно из-за ряда общепринятых вариантов неисправности. Можно выделить несколько десятков основных факторов, которые влияют на качество обдува в салоне.

Для этого места стыков устройства надо заклеить с помощью клея-герметика или другого средства.

Затем надо поработать с каналами, по которым воздух будет поступать к отверстиям воздуходувов. Эти элементы рекомендуется сделать разборными. Для изготовления желательно использование аналогичного материала.
В целях снижения величины сопротивления и удаления завихрения повороты воздушных каналов должны быть плавными.

Их можно сделать из дюрали.
На следующем этапе надо соорудить прорези, которые будут использоваться для обогрева ног. Речь идет о переднем обдуве — для водителя и пассажира.

Прорези надо оборудовать заслонками. Можно дополнительно установить переменное резисторное устройство, которое будет использоваться для регулирования оборотов электродвигателя.
