Панель приборов ваз 2199

Разнообразие вариантов штатной панели приборов ВАЗ 2109

В 1984 году с конвейера концерна «АвтоВАЗ» сошла первая «восьмерка» – ВАЗ 2108, а вслед за ней в 1987 году – пятидверная «девятка» – ВАЗ 2109. Отличие состояло не только в наличии задней двери этой линейки автомобилей. Конструкторы изменили панель приборов ВАЗ 2109.

Щиток получился достаточно простым, поэтому в нем легко разобраться. Приборы удобно расположены, не перекрывают друг друга, показания легко считываются. Изначально приборная панель имела стандартную форму прямоугольника со слегка закругленными углами. Сглаженные углы и привычные козырьки появились гораздо позже. На ВАЗ 2109 устанавливалось три вида щитков приборов – «низкая», «высокая» и европанель.

Отличия «низкой» и «высокой» панелей

В зависимости от того, какая комбинация приборов устанавливается в «девятке», зависит вид торпедо автомобиля. По мнению автолюбителей, самым удачным был первый вариант машины с «низкой» панелью. Такая торпедо характеризовалась удобным расположением приборов, наличием широкой полки сверху и хорошей подачей воздуха. Благодаря этому перепады температур в салоне были не такими опасными и лобовое стекло не запотевало. Серьезными недостатками можно считать слишком примитивный внешний вид и отсутствие тахометра.

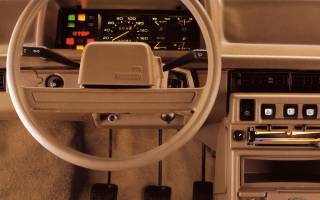

Низкая панель для ВАЗ 2109

У «высокого» варианта много общего с современной европанелью, которая напоминает торпедо дорогой иномарки. В ее создание было вложено немало сил, однако автолюбители часто жаловались на недостаточный обогрев. Но виноват в этом не щиток, а отопитель.

Высокая панель приборов ВАЗ 2109

«Низкая» панель ВАЗ 2109 востребована по сей день. Щиток отличается наличием вольтметра. На спидометре вверху установлен общий счётчик пробега, а под ним – пробега за сутки. Сам спидометр расположен по центру. Стоит отметить расположение сигнальных ламп показателей работы автомобиля – все они скомпонованы в левой части. Сюда входят датчик давления масла, сигналка уровня тормозной жидкости, габариты и т. д.

«Высокая» панель на ВАЗ 2109 пришла на смену «низкой». Ей присущи как достоинства, так и ряд серьезных недостатков. Для неискушенных автолюбителей главный отличительный признак «высокой» панели – наличие не только спидометра, но и тахометра. При этом спидометр расположен слева, а не по центру. В обоих моделях приборки спидометр размечен до 180 км/ч, однако силовой агрегат не сможет разогнать автомобиль до такой скорости (только на максимальных оборотах и под горку). Датчики уровня топлива и температуры охлаждающей жидкости в обоих вариантах имеют классический стрелочный вид. Вольтметр в «высокой» приборке отсутствует.

Из двух панелей приборов ВАЗ 2109 автолюбители предпочитают «низкую», так как в морозы она не гремит, а печка справляется со своими обязанностями гораздо лучше.

Особенности европанели

С 1996 года на ВАЗ 2109 начали устанавливать европанели. Они имеют форму трапеции с сильно закругленными углами, отличаются эргономичностью и, как следствие, привлекательностью. Как и в «высокой» панели, большую часть щитка занимают тахометр и спидометр, все остальные приборы – сигнальные лампы, индикаторы – находятся вокруг них. Счетчики пройденного расстояния заменили электронными указателями.

Европанель ВАЗ 2109

Возможные неполадки приборной панели и способы их устранения

При длительной эксплуатации автомобилей детали, входящие в различные системы, постепенно изнашиваются, что может привести к серьезным проблемам. Найти и устранить причину неисправности автолюбитель может самостоятельно при наличии определенных знаний и навыков. Рассмотрим проблемы, связанные со щитком приборов ВАЗ 2109.

Способ устранения

Неисправность	Причина
Датчики температуры охлаждающей жидкости и уровня топлива не работают.	Повреждены датчики уровня топлива и температуры. Окислились или повреждены наконечники проводов.	Заменить датчики. Проверить состояние проводов.
При полном баке стрелка датчика уровня топлива возвращается к нулю.	Ограничитель хода поплавка установлен неправильно.	Отрегулировать ограничитель.
Скачет стрелка датчика уровня топлива	Недостаточное соприкосновение резистора датчика с токосъемником. Обрыв или повреждение обмотки датчика (резистора).	Подогнуть выводы резистора. Заменить датчик.
Постоянно горит сигнальная лампа резерва топлива.	Замыкание проводов на «массу». Гибкая шина датчика задевает топливную трубку.	Устранить замыкание. Отогнуть шину.
Не горит контрольная лампа.	Лампочка вышла из строя. Контакты патрона лампы недостаточно прижимаются к плате. Вышел из строя датчик. Окислились или повреждены провода.	Заменить лампочку. Подогнуть контакты патрона или заменить его. Заменить датчик, прозвонить и проверить на работоспособность. Устранить повреждение или зачистить провода.
Не работает спидометр.	Гайки крепления привода спидометра не затянуты. Обрыв вала привода. Механизм спидометра неисправен.	Затянуть гайки. Заменить спидометр или приборную панель.
Шумит гибкий вал привода спидометра.	Деформирована оболочка вала.	Заменить вал.

Неисправности панели приборов ВАЗ 2109 встречаются нечасто и решаются довольно просто. Кроме того, при желании всегда можно заменить торпедо авто.

Тюнинг приборной панели «девятки»

Чтобы улучшить щиток приборов, автовладельцы используют стандартный набор методов. Обычно своими руками можно поменять подсветку, реже торпедо кардинально переделывают. Проще установить европанель, которая подходит для доработок гораздо лучше.

Демонтаж панели

Тюнинг всегда начинается с того, что щиток нужно разобрать. Причиной демонтажа может быть и ремонт: к примеру, проклеить приборку для восстановления шумоизоляции, заменить датчик. Снимать панель нужно строго по инструкции, иначе можно сломать многочисленные крепежи. Схема разбора «низкой» модели такая:

Снять переключатели для управления отопителем (3 шт.).
Потянув на себя, извлечь переключатель скорости работы вентилятора печки.
По обеим сторонам консоли открутить крепежи накладок панели, сдвинуть накладку на себя.
От выключателя задних противотуманных фар отсоединить провода.
Снять колодку проводов от выключателя обогрева заднего стекла.
Отключить проводку от выключателя аварийной сигнализации.
Снять колодки проводов с выключателя ближнего света, прикуривателя и его подсветки. Теперь накладку на панели можно снять.
Демонтировать крепежные элементы переключателей управления отопителем (4 шт.).
Снять козырек приборки посредством откручивания двух винтов.
Сжав пружинные зажимы, извлечь приборную панель.
От спидометра открутить гайку и отсоединить трос.
От панели приборов отсоединить колодку проводов, сначала белую, затем красную (при монтаже нельзя путать распиновку).
Снять ручку выключателя подсветки панели приборов и переключателя гидрокорректора фар.
Открутить крепежную гайку, с помощью которой на панели закреплен гидрокорректор фар.
Демонтировать рулевое колесо и подрулевые переключатели.
Ключ зажигания повернуть до положения «1», отключив противоугонную систему, затем отсоединить питающую колодку проводов от замка зажигания.
Открутить болты и гайки рулевой колонки, затем демонтировать трубу вместе с замком зажигания.
После откручивания крепежных элементов снять ручку воздушной заслонки и направляющую (если речь идет о карбюраторе с подсосом).
Открутить крепежные винты приборной панели, расположенные слева и справа по бокам и внизу.
Выкрутить крепежный винт панели, находящийся в бардачке.
Открутить еще два винта по обеим сторонам щитка и снять его.

При установке торпедо на место все действия повторяются в обратной последовательности. Если же ставится высокая или европанель, последовательность сборки будет несколько иной. Понадобится запастись внутренней проводкой с колодками от этих типов щитков, поскольку распиновка у них разная. Если что-то сделать неправильно, информация будет отображаться некорректно.

Доработка комбинации приборов своими руками

Под тюнингом панели приборов ВАЗ 2109 подразумевается изменение подсветки, которое можно дополнить изменением шкал спидометра и тахометра. Другие улучшения возможны только при установке торпедо от иномарки. При заводской сборке сигнальные контрольные датчики, а также шкалу приборов подсвечивают посредством обычных ламп накаливания, которые находятся с другой стороны циферблата. Это не самый удачный вариант, поскольку яркость и четкость показаний недостаточны. Решить проблему можно двумя способами.

Обратиться к специалистам по тюнингу автомобилей. Преимуществами данного способа станут наличие яркой подсветки, четкость показаний и незначительные изменений циферблатов. Недостатком – высокая стоимость.
Можно создать подсветку приборной панели и установить ее своими руками. При этом понадобится минимальный набор инструментов. Этот вариант намного дешевле предыдущего.

Чтобы сделать все самостоятельно, понадобится приобрести специальную накладку на щиток приборов, пропускающую свет.

Сначала панель демонтируют и разбирают. Снимают стрелочные указатели, удаляют установленную накладку. На новой подручными средствами (паяльником или канцелярским ножом) делают прорези, через которые будет проходить свет. Для подсветки вместо аналоговых ламп используют чаще всего светодиодную ленту, выбрав цвет, который больше нравится. Для большей яркости ленту крепят на алюминиевые фольгу или скотч.

Изменения салона редко обходятся без доработки панели, особенно если предстоит обтянуть переднюю консоль новым материалом. Можно проявить фантазию и создать любой подходящий циферблат, для чего воспользоваться специальными компьютерными программами. Если же нет навыков работы с ними, используйте готовые шаблоны, распечатав их на принтере.

Существует вариант для ленивых, который подразумевает покраску деталей приборной панели в разные цвета. Например, циферблат можно обновить, используя баллончик с краской (рекомендуется насыщенный черный цвет), а все остальные детали, включая стрелки, покрасить в понравившийся цвет с помощью флуоресцентных маркеров. Обновить подсветку приборной панели можно, заменив стандартные лампы накаливания светодиодными.

Водитель во время движения смотрит не только на дорогу и в зеркала заднего вида, но и на показания приборов. Завод-изготовитель на большинстве автомобилей семейства ВАЗ использует желтую или зеленую подсветку, которая при длительном нахождении за рулем утомляет глаза. Именно поэтому многие автолюбители стремятся изменить приборную панель. Доработки порой настолько кардинальные, что заводской вариант напоминают лишь внешние очертания.

Меняем старую панель приборов на европанель на автомобиле ВАЗ 2109 своими руками

Как поменять торпеду ВАЗ 2109 на евро?

Если Вы хотите сделать тюнинг своей девятки и поменять торпеду ВАЗ 2109 на евро от ВАЗ 2114, то Вы столкнетесь с некоторыми нюансами во время замены. Как минимум, Вам потребуется помощь или консультация электрика. Установить европанель от ВАЗ 2114 – это полдела, а вот главная задача заключается в правильном подключении электрики, чтобы все работало. Как поменять торпеду ВАЗ 2109 на евро, расскажет данная публикация.

Для того чтобы поменять торпеду ВАЗ на евро, Вам необходимо обзавестись следующими деталями и приспособлениями:

— во-первых, необходимо приобрести саму европанель от ВАЗ 2114 вместе с приборной панелью;

— понадобятся соответствующие провода, различные крепления и кнопки;

— центральная консоль и воздухоотводы;

— специальные накладки, которые крепятся по бокам от печки;

— тросики для работы печки;

— виброизолирующие материалы, немного битопласта и специального сплэна;

— скотч из бумаги.

Перед тем, как поменять торпеду ВАЗ 2109 на евро, необходимо обезжирить моторный отсек, а затем проклеит его виброизоляцией. После слоя виброизоляции накладываем ещё один слой из сплэна. В самой панели также необходимо проклеить весь пластик. На стыки нанесите битопласт. Затем проложите провода.

Устанавливая европанель от ВАЗ 2114, средняя консоль не должна создавать помех кулисе во время переключения скорости. В противном случае придется установить короткую кулису. Если пыльник кулисы помешает, можно обойтись и без него.

После удачного размещения панели в салоне учитывайте, что все крепления панели должны располагаться под рулевой колонкой. Панель должна быть установлена ровно, необходимо чтобы воздухоотводы и печка совпадали. Теперь займемся электрикой. Реле необходимо обязательно поставить, расположив возле жгута зажигания. Сам замок зажигания подойдет от ВАЗ 2110. Датчик топлива на новой европанели от ВАЗ 2114 подключается к ней в обход монтажного блока. Сине-красный провод в европанели не используется, в старой же панели он служил для включения лампочки показывающей резерв топлива.

Теперь необходимо подключить электрический датчик спидометра. Все три провода датчика необходимо подключить к фишке, которая идет на щиток приборов. Для того, чтобы поменять торпеду ВАЗ 2109 на евро, Вам потребуется не так уж много времени. А вот внешний вид евроторпеды от ВАЗ 2114 будет всегда радовать глаз.

Видео на тему тюнинга торпеды ВАЗ линейки Самара.

Схема приборной панели

Панель ВАЗ 2109 изготовлена из специального энергопоглощающего материала. Она состоит из накладки и, собственно, самой панели.
Она произведена из пластмассы. Толщина ее — 3 мм. Накладка, по сути, армированная особым металлическим каркасом. Она имеет надежный энергопоглощающий слой, выполненный из пенополиуретана. С наружной стороны он облицован специальной декоративной пленкой. На автомобиль может устанавливаться низкая и высокая панели ВАЗ 2109, а также «европанель».

Высокая панель ВАЗ 2109, как и низкая, имеет определенные особенности, которые следует учитывать при их установке. Следует о и высокая панель по способу монтажа практически идентичны, поскольку места крепления, а также подсоединения воздуховодов автомобильной системы вентиляции и отопления у них одинаковые. Различия касаются только коммутации жгутов проводов. (Схема панели приборов ВАЗ 2109 представлена на фото ниже, по ссылке читайте о ней еще больше).

Описание и расположение индикаторов и приборов на панели

Для начала предлагаем ознакомиться с описанием и обозначениями значков на приборке ВАЗ 21099 и 21093 карбюратора или инжектора:

Спидометр, позволяющий узнать, в каком скоростном режиме едет транспортное средство.
Контроллер температуры охлаждающей жидкости. Если стрелка указателя попадет в красную зону, это свидетельствует о перегреве двигателя, иногда это может быть обусловлено выходом из строя самого датчика. Перегрев силового агрегата может стать причиной серьезных неисправностей, потому необходимо произвести диагностику вентилятора радиатора мотора.
Одна из особенностей автомобилей ВАЗ — схема приборной панели подразумевает использование датчика напряжения в электросети машины. В соответствии с показателями этого контроллера можно определить разряд аккумуляторной батареи, когда стрелка указателя расположена в левой красной зоне. Если же она попала в правую красную зону, то это значит, что в сети зафиксирован перезаряд. При такой проблеме следует произвести диагностику генераторного устройства.
Датчик объема бензина в топливном баке.
Символ в виде бензоколонки, его появление сообщает о том, что в баке осталось не более 6.5 литров горючего.
Также особенность ВАЗов — датчик экономии топлива. С его помощью водитель может определить оптимальное соотношение количества оборотов коленчатого к расходу горючего. Если стрелка указателя находится в желтой зоне, то это значит, что в системе происходит перерасход бензина, если в белой — то расход топлива экономичный.
Одометр суточного пробега.
Общий счетчик пробега.
Если во время езды на комбинации приборов появляется слово «STOP», то таком образом водитель предупреждается о необходимости прекратить движение. Обычно его появление связано со снижением уровня давления моторной жидкости в силовом агрегате. Также может появиться из-за нехватки тормозной жидкости или при поднятом рычаге стояночного тормоза.
Символ в виде аккумуляторной батареи, моргает всегда при запуске силового агрегата. Если он горит после того, как ДВС был запущен, то скорей всего, оборвался приводной ремень генераторной установки либо узел вышел из строя. Также есть смысл проверить цепь зарядки на предмет повреждений и обрывов.
Значок подсоса, свидетельствует о прикрытии воздушной заслонки.
Индикатор в виде треугольника говорит о том, что включена световая сигнализация.
Значок в виде восклицательного знака появляется в случае недостатка тормозной жидкости, нужно восполнить ее объем.
Этот символ говорит о включении ручного тормоза транспортного средства.
Значок моторной жидкости, сообщает водителю и снижении давления в смазывающей системе мотора, в первую очередь следует проверить уровень жидкости и при необходимости долить масло.
Значок в виде стрелок, направленных в разные стороны — говорит о включении поворотных огней.
Символ активации габаритного освещения.
Индикатор включения задних противотуманных фонарей, если таковые имеются.
Символ активации лампочек дальнего освещения.
Данный значок сообщает о включении системы обогрева заднего стекла.

Особенности высокого и низкого щитка

Отечественные «Девятки» выпускаются более тридцати лет, за это время инженеры АвтоВАЗа внесли множество доработок. В продаже стали появляться инжекторные версии авто, оборудованные стеклоподъемниками и прочими «фишками». Не обошли изменения и салон автомобиля — вместо традиционной низкой приборки стали использоваться высокие панели. Они ставились на автомобили с улучшенными центральными консолями, которые стали зваться европанелями.

Несмотря на отличия в плане дизайна, по факту «начинка» из значков и датчиков в обоих приборных панелях осталась аналогичной, изменилось только расположение контроллеров. В высоких версиях нет датчика напряжения и эконометра.

Багажник

Тюнинг багажника ВАЗ 2109 не самое креативное занятие, а с учетом того, что видеть его все равно никто не будет, стоит задуматься только о практической стороне вопроса. Во-первых, как уже писалось выше, в багажнике прекрасно уживется сабвуфер и усилитель. Во-вторых, можно перетянуть обивку на кожу, кожзам, материал с интересной расцветкой либо же просто на что-то более устойчивое к внешним воздействиям. И, напоследок, можно организовать светодиодную подсветку, что будет крайне полезно ночью.

Отличия «низкой» и «высокой» панелей

Низкая панель для ВАЗ 2109

Высокая панель приборов ВАЗ 2109

Из двух панелей приборов ВАЗ 2109 автолюбители предпочитают «низкую», так как в морозы она не гремит, а печка справляется со своими обязанностями гораздо лучше.

Пошаговые действия по тюнингу

Прежде чем демонтировать панель ВАЗ 21099, потребуется снять рукой клеммы с блока питания. Затем снимается декоративная накладка рулевого колеса. Гайку следует отвернуть так, чтобы ее торец был заподлицо с аналогичным элементом вала рулевой колонки. Отворачивать ее сразу нельзя. Затем тюнинг панели ВАЗ 21099 предусматривает снятие рулевого колеса.

После отворота 6 винтов фиксации нижнего кожуха потребуется его снять. Демонтируется облицовка выключателя зажигания. Следующий шаг предусматривает ослабление затяжки болта, которая фиксирует основание переключателей. Последний элемент снимается с вала, и отсоединяются 2 колодки с соответствующими проводами.

При этом потребуется промаркировать переключатели омывателя и стеклоочистителей. Отсоединяется колодка с проводами от соответствующих рычагов и указателей поворота. Подсос следует вытягивать так, чтобы возникла тяга. При этом тянется на себя ручка первого агрегата. Затем на панели выворачиваются болты фиксации накладки консоли и снимается сама накладка.

Из гнезда вытаскивается патрон прикуривателя и пепельница. Торпеда ВАЗ оснащена вентилятором отопителя, который потребуется снять. Для этого рекомендуется воспользоваться отверткой. От переключателя вентилятора отсоединяется колодка и два провода. Они подсвечивают европанель.

Тюнинговая панель приборов

Еще необходимо отсоединить ручки гидрокорректора света фар и выключателя освещения. После отворота гаек проталкивается внутрь панели соответствующий выключатель. Боковые сопла снимаются отверткой. Высокая панель предусматривает отворот болтов фиксации накладок. Расположены последние элементы с двух сторон торпеды.

Последующий тюнинг проводится с учетом снятия гнезда для магнитолы. Существующая аудиотехника предварительно демонтируется. Затем с помощью отвертки снимаются защелки и приподнимается накладка. От прикуривателя отсоединяется колодка и провода. Аналогичный шаг проводится по отношению к подсветке и выключателю сигнализации.

Замена щитка высокой панели приборов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Щиток панели приборов – данный щиток является дополнением к самой панели на автомобиле, вить если бы его не было то салон у автомобиля уже не такой бы красивый был, кроме того на данный щиток вещаются различного рода переключатели (Ближнего света к примеру) а так же в него прикуриватель встраивается, ещё ящик в который магнитофон вставляется находиться на данном щитке но сидит уже этот ящик на кронштейнах а не на самом щитке, но всё равно прежде чем снять данный щиток вам нужно будет магнитофон вынимать, все кнопки так же придётся вынуть, прикуриватель и т.д. (Вообще данный щиток обычно снимают для доступа к каким либо другим деталям, к примеру если вы хотите снять торпеду то сперва этот щиток снимите, а так же комбинацию приборов вы не сможете снять если этот щиток не будет убран)

Примечание!
Для замены щитка запаситесь набором инструментов в котором отвертки будут, гаечные ключи хотя они вам не понадобятся, тряпки и т.д.!

Когда нужно менять щиток высокой панели приборов?
От времени пластик портиться, то есть выгорает, пачкается, ещё царапается и т.д., поэтому после этого если вы хотите то можно его поменять, данный щиток стоит не слишком дорого но и не слишком дешёво можно сказать, самая главная проблема у вас с его поисками будет, вить автомобили семейства Самара давно уже сняты с производства и детали на них в автомагазинах просто не найти, в этом случае можно либо на разбор съездить, либо подать объявление в интернете и может кто ни будь вам продаст этот щиток снятый со своего автомобиля.

Как заменить щиток высокой панели приборов на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Для начала отсоедините провод минус от клемы на аккумуляторной батарее на которой он и расположен, если вы не умете скидывать провода с клеммы, то читайте небольшую инструкцию по тому как это сделать, а именно прочите пункт 1 «вот в этой статье».

2) Теперь берите в руки отвёртку и ей, подденьте включатель ближнего света (см. фото 1) и включатель аварийной сигнализации (см. фото 3), когда оба переключателя будут вытащены, отсоедините кнопки от разъёмов (см. фото 2 и 4) и разъёмы после чего протолкните во внутрь щитка панели, чтобы не мешали.

3) Затем уже крестообразной отвёрткой отверните два боковых винта (На фото 1 виден только один винт, второй находиться строго в этом же месте но только со стороны водителя) и отогните после этого нижнюю накладку и тем самым снимите её (см. фото 2), затем вытащите прикуриватель и уберите его куда ни будь (Только не потеряйте) и ещё пепельницу вытащите (см. фото 3), а так же если у вас есть магнитофон то его тоже придётся снять (О том как снять магнитофон, ищите в инструкции прилагающейся к нему) и соответственно после его снятия ящик выньте в котором он располагался (см. фото 4).

4) Следом залезьте отвёрткой в то место из которого вы ящик магнитофона вытащили и там разыщите два фиксатора (Один из фиксаторов красной стрелкой указан на фото 1, но его плохо видно) и после чего отогните их при помощи отвёртки (Указана синей стрелкой) и потяните за щиток на себя отогнув немного его тем самым, далее уже в другом месте так же плоской отвёрткой подденьте щиток (Нужно вам его поддеть над комбинацией приборов) освободив тем самым два усика которые его крепят (см. фото 2).

Примечание!
Когда щиток уже вот вот отойдёт, последний (Третий) фиксатор отогните которые его крепит и потяните за щиток на себя, как бы снимая его с автомобиля, но только сильно тянуть не нужно, потому что вам ещё все провода которые идут от прикуривателя и от включателя аварийной сигнализации (Там колодки проводов, просто разъедини их с разъёмами вот и всё) нужно будет разъединить, а когда уже ничего мешать снятию не будет, снимите щиток с автомобиля!

Установка:
Устанавливается новый щиток на своё место точно так же как и снимался старый, но только вся операция в обратном порядке снятию производиться, кроме того если у вас новый щиток будет голый (Без приборов) то в таком случае вам их придётся снимать со старого, на старом щитке останутся всего две вещи, первая вещь это лампа аварийной сигнализации и вторая это корпус прикуривателя, лампа вынимается легко и двумя способами, первый способ либо вы выкручиваете винты кронштейна лампы (Указаны стрелкой на фото 1) и кронштейн совместно с лампой переставляете на другой щиток, или либо же вы просто поворачиваете лампочку по часовой стрелки и вынимаете её и переносите на новый щиток (см. так же фото 1), теперь пару слов про корпус прикуривателя, чтобы его вынуть достаточно будет нажать с обратной стороны на лепестки (см. фото 3) и после чего продвинуть его во внутрь и тем самым вы его наружу выдвинете где и снимите со щитка приборов (см. фото 4).

Примечание!
Ещё кой что забыли мы вам упомянуть, у прикуривателя есть лампа подсветки так вот она тоже меняется, для этого усики у держателя который патрон держит сожмите и снимите после этого держатель где вы и сможете легко вынуть лампу из него (см. фото 3 выше), а когда все операции закончите и щиток у стоять на своём месте, то проверьте правильность всей его сборки, если щиток будет не плотно прикреплен к панели, то при езде по неровной дороги он будет скрипеть и дребезжать, поэтому учтите это!

Панель приборов (высокая)

Панель приборов (высокая) ВАЗ 2109

Отсоедините провод от клеммы “–” аккумуляторной батареи. Установите колеса в положение прямолинейного движения.

Отсоедините тягу от рычага привода воздушной заслонки карбюратора и трос привода спидометра от коробки передач.

Облицовка выключателя зажигания.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите декоративную накладку рулевого колеса.

2. Отверните гайку крепления рулевого колеса так, чтобы торец гайки был заподлицо с торцом вала рулевой колонки.

3. Резкими ударами руки сбейте рулевое колесо со шлицев рулевого вала

4. Окончательно отверните гайку и снимите рулевое колесо.

5. Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

6. Снимите нижний кожух рулевой колонки и облицовку выключателя зажигания.

7. Снимите верхний хожух рулевой колонки.

8. Ослабьте затяжку болта крепления основания подрулевых переключателей.

9. Снимите основание с вала и отсоедините две колодки с проводами от контактов звукового сигнала.

10. Отсоедините колодку с проводами от рычага переключателя стеклоочистителей и омывателя.

11. Отсоедините колодку с проводами от рычага переключателя указателей поворота и света фар.

12. Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите с нее ручку.

13. Выверните два винта крепления накладки консоли панели приборов.

14. Снимите накладку с консоли.

15. Выньте патрон прикуривателя из гнезда.

16. Выньте пепельницу из гнезда, нажав на пластину для гашения сигарет.

17. Снимите ручку переключателя вентилятора отопителя.

18. Снимите три ручки управления отопителем, подцепляя их отверткой.

19. Отсоедините колодку с проводами от переключателя вентилятора отопителя под панелью управления отопителем.

20. Отсоедините два провода от контактов лампы подсветки панели управления отопителем.

21. Снимите ручку гидрокорректора света фар, потянув ее на себя.

22. Снимите ручку выключателя освещения комбинации приборов.

23. Отверните гайку крепления выключателя освещения комбинации приборов.

24. Отверните гайку крепления гидрокорректора света фар.

25. Протолкните внутрь панели выключатель освещения комбинации приборов и гидрокорректор света фар.

26. Снимите боковые сопла с обеих сторон панели приборов с помощью отвертки.

27. Отверните по одному винту крепления накладки с обеих сторон панели приборов.

28. Подцепите отверткой и выньте из панели переключатель наружного освещения.

29. Отсоедините от переключателя наружного освещения колодку с проводами. Протолкните колодку внутрь панели приборов.

30. Подцепите отверткой и выньте гнездо для радиоаппаратуры. Если на автомобиль установлена радиоаппаратура, предварительно снимите ее.

31. Отверните винт крепления накладки панели приборов.

32. Вставьте две отвертки, чтобы отогнуть пластмассовые защелки.

33. Приподнимите накладку панели приборов.

34. Отсоедините колодку с проводами от колодки прикуривателя.

35. Отсоедините колодку с проводами от колодки подсветки прикуривателя.

36. Отсоедините колодку с проводами от лампы подсветки выключателя аварийной сигнализации.

37. Отсоедините колодку с проводами от выключателя аварийной сигнализации и окончательно снимите накладку панели приборов.

38. Аккуратно отожмите вниз и снимите облицовку громкоговорителя с левой стороны панели приборов. Будьте осторожны – защелки легко отламываются.

39. Отсоедините колодку с проводами от выключателя обогрева стекла двери задка.

40. Снимите колодку с выключателя задних противотуманных фонарей.

41. Отверните два винта крепления комбинации приборов.

42. Выньте комбинацию приборов из панели, отверните гайку крепления и отсоедините трос от спидометра.

Разъедините колодки с проводами дополнительного оборудования, если оно установлено на вашем автомобиле.

43. Отсоедините красную колодку с проводами от комбинации приборов.

44. Отсоедините колодку с проводами от бортовой системы контроля.

45. Отсоедините белую колодку с проводами от комбинации приборов.

46. Отсоедините колодку выключателя зажигания с проводами от реле зажигания.

47. Отсоедините провод “массы” реле зажигания.

48. Отсоедините колодку с проводами контрольной лампы открытия воздушной заслонки.

49. Отверните по одному винту нижнего крепления панели приборов с обеих ее сторон.

50. Отсоедините колодку с проводами лампы подсветки вещевого ящика.

51. Отверните два винта крепления и опустите вниз панель управления отопителем.

52. Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.

53. Отверните по два винта верхнего крепления панели приборов с обеих ее сторон.

54. Подцепите отверткой и выньте по одной заглушке с обеих сторон панели приборов. Отверните по одному винту бокового крепления панели приборов с обеих сторон панели.

55. Отверните винт центрального крепления панели приборов.

56. Снимите панель приборов.

Установите панель в обратном порядке.
После установки проверьте работу выключателей и приборов, чтобы убедиться в правильности их подсоединения.

Видео про “Панель приборов (высокая)” для ВАЗ 2109

Как снять высокую панель приборов ВАЗ – 2108, 09 , 099 – Яковлев Дмитрий
Снятие козырька панели приборов ВАЗ 2109
Полезные советы. Приборная панель ВАЗ, вторая жизнь.

Читать еще: Температурный диапазон летней резины

Оценка статьи:

Загрузка...
