Проверка датчика скорости мультиметром

Почему не работает спидометр на четырке: проверяем датчик скорости

Датчик скорости ВАЗ 2114 – измеряющее устройство, основное функциональное назначение которого – определение частоты оборотов коленного вала и передачи информации о ней на электронное бортовое управление ВАЗ 2114.

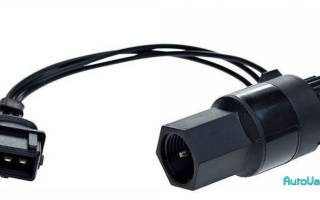

Датчик скорости

Из данной статьи вы узнаете принцип работы датчика скорости, методику проверки его работоспособности и технологию замены датчика своими руками, что позволит в будущем существенно экономить на услугах СТО.

ПРИНЦИП РАБОТЫ ДС И ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

Четырнадцатый ВАЗ – современный автомобиль, оборудованный спидометром электронного типа. Принцип работы электронного спидометра, в отличие от спидометров с механическим приводом, устанавливающихся на ВАЗовскую классику старых годов, базируется на определении текущей скорости автомобиля на основании частоты полученных импульсных сигналов ДС.

По простому – импульсный датчик скорости на каждый километр пройденного машиной расстояния генерирует 6000 сигнальных импульса (по 6 импульсов за один полный оборот коленного вала). Соответственно, количество импульсов передаваемых датчиком в ЭБУ за одну секунду зависит от того, с какой скоростью автомобиль передвигается. Получая импульсный сигнал мозги автомобиля высчитывают частоту его поступления и на ее основании вычисляют текущую скорость движения.

Исходя из полученных данных электроника ВАЗ 2114 не только определяет скорость передвижения четырнадцатой, но и регулирует работу движка в холостом режиме и периодичность подачи воздуха в обход заслонки дросселя.

Стоимость нового ДС на четырнадцатую составляет порядка 300-400 рублей, маркировка детали – 2111-3843010. При выборе нового устройства отдавайте предпочтения конструкциям с металлическом штоком. Шток вообще является наиболее подверженной износу частью ДС, но некоторые производители умудряются делать его из пластмассы (такие ДС редко проживают дольше 6-ти месяцев).

Вышедший из строя датчик спидометра ВАЗ 2114 определяется предельно просто – в таком случае перестает работать спидометр, также он может подавать признаки жизни, но демонстрировать при этом неправильную информацию.

Также могут наблюдаться проблемы при работе мотора на холостых оборотах – если движок глохнет при движении автомобиля накатом, скорее всего причина в ДС.

Основная причина поломки ДС – обрыв цепи контактов, из-за чего меняется частота генерирования импульсного сигнала, которую контроллер не в состоянии опознать.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ДК

Проверка ДС необходима в случае обнаружения типичных признаков его неисправности. Данное устройство можно проверить несколькими способами, в том числе и не снимая прибор с автомобиля. Для этого вам потребуется мультиметр и обычная лампочка на 12 В.

Мультиметр – это устройство для тестирования электросетей и приборов, потребляющих электричество. Для диагностики автомобиля это незаменимая вещь, так что имеет смысл приобрести его в гараж, благо стоит он не дорого (порядка 400-600 рублей).

Проверка датчика скорости – способ №1 (со снятием ДС):

1. Демонтируем ДС (прочесть, как это сделать, вы можете в следующем разделе статьи);
2. Устанавливаем мультиметр в режим изменения переменного напряжения;
3. Замыкаем щупы тестера на контактах в колодке ДС: первый – на контакт, идущий к приборной панели(он по центру), второй – на контакт массы;

Способ подключения мультиметра

На передней торцевой части корпуса ДС вы увидите шток, при вращении которого датчик включается в работу. Соответственно, чтобы проверить устройство нам нужно его покрутить, сделать это удобнее всего надев на ось металлическую трубку соответствующих размеров.

При вращении штока датчика тестер должен показывать всплески переменного напряжения. Чем быстрее будет скорость вращения, тем большими должны быть всплески напряжения. Если этого не происходит – устройство неисправно.

Второй способ позволяет выполнить проверку датчика не снимая его с машины, однако для его реализации вам потребуется загнать четырнадцатую на смотровую яму.

1. Загоняем четырнадцатую на яму и поддомкрачиваем ее в районе левого переднего колеса;
2. Находим ДС и разъединяем колодку подключенных к нему проводов;
3. Подключаем электроды мультиметра к контактам массы и подачи сигнала в ЭБУ (центральный и крайний правый контакты);
4. Вращаем находящееся в воздухе колесо и проверяем показания тестера на предмет появления всплесков напряжения.

Если по каким-то причинам вы не можете выполнить проверку мультиметром, можно воспользоваться обычной лампочкой на 12 В.

• Машина на яме, передняя часть поднята на домкрате;
• Провода лампочки подключаем к левому (питание) и центральному (подача сигнала) контактам датчика;
• Начинаем вращать колесо – если лампочка мигает, значит ДС работоспособен.

СНЯТИЕ И ЗАМЕНА

Если проверка показала, что ДС неисправен, нужно произвести его замену. Ремонт датчиков и им подобных мелких электронных устройств – дело неблагодарное. В гаражных условиях сделать это вряд ли получится, единственное, что можно предпринять – очистить контакты от окисления.

Для этого отлично подойдет ВД-40 или любой растворитель (тот же спирт), протрите ватной палочкой контакты на колодке, если проблема была в окислении – ДС начнет работать.

Если же и это не помогло, рациональнее всего приобрести и установить новое устройство – стоит оно не дорого (стоимость нового ДС составляет порядка 300-400 рублей) а на замену уходит не более 10 минут.

Чтобы снять и подключить ДС вам потребуются ключ на 21 и техническая тряпка, чтобы протереть посадочное гнездо от скопившихся на нем осадков масла и пыли.

Для начала разберемся, где находится датчик скорости на ВАЗ 2114. Вы можете увидеть его на корпусе КПП, вблизи щупа проверки количества масла в картере. Если вы загоните автомобиль на яму, снимать ДС будет гораздо проще, поскольку доступ к нему сверху ограничивается патрубком воздушного фильтра и абсорбером, которые для замены ДС также придется демонтировать.

Расположение ДС на ВАЗ 2114

Снятие ДС выполняется в следующей последовательности:

• Загоняем четырнадцатую на яму;
• Снимаем питание с АКБ (для лучшего освещения оставьте капот открытым);
• Залазим в смотровую яму и находим ДС, очищаем накопившуюся на нем грязь тряпкой;
• Отсоединяем колодку контактов (колодка заклинена пружинным фиксатором, на колодке есть кнопка для его разъединения);
• 21-ым ключом выкручиваем ДС из посадочного гнезда;

Теперь о том, как правильно подключить новый ДС. Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение.

Никакой науки тут нет – если ДС с первого раза сел в посадочное гнездо, значит все на своих местах, если ему что-то не дает продвинутся – значит шток во втулку не попал.

Затягивать резьбовое соединение нового ДС нужно аккуратно, чтобы не повредить пластиковый корпус устройства.

На этом все. Отметим, что замена ДС на автомобилях ВАЗ 2115 и ВАЗ 2113 выполняется аналогичным образом.

Датчик скорости: как проверить и где находится

Датчиком скорости оснащаются все современные автомобили. Его задача – замер скорости автомобиля и передача данной информации электронному блоку управления. На основе полученных сигналов от датчика, корректируются обороты холостого хода, количество подаваемого воздуха и другие параметры, напрямую влияющие на работу двигателя. Чем выше скорость движения автомобиля, тем больше частота передаваемых сигналов.

Симптомы выхода из строя датчика скорости

Водитель должен вовремя отреагировать, если вышел из строя датчик скорости, заменив его на новый. Если это не сделать, двигатель не будет работать оптимально, а его компоненты получат дополнительный износ. На выход датчика скорости из строя указывают следующие симптомы:

• Двигатель нестабильно работает на холостом ходу;
• В привычном режиме эксплуатации двигатель начала расходовать больше топлива;
• Спидометр ошибочно отображает информацию о скорости движения автомобиля. Если датчик полностью вышел из строя, он может вовсе ее не сообщать;
• Автомобиль начал хуже разгоняться.

Во многих современных автомобилях на бортовом компьютере появляется информация об ошибке при выходе датчика скорости из строя. Также может загораться лампочка Check Engine.

Почему не работает датчик скорости

Наиболее частой причиной выхода из строя датчика скорости является разрыв цепи. Перед проверкой непосредственно датчика, нужно убедиться в целостности цепи, для чего:

Проверяется сопротивление в цепи заземления при помощи мультиметра (переведенного в режим измерения сопротивления – Ом). Сопротивление должно находиться на уровне около 1 Ом, но на различных моделях автомобилей оно может варьироваться, поэтому точные значения рекомендуется уточнить в мануале к машине;

Отсоединить контакты и проверить их на наличие окисления и засорения. В случае если контакты окислились, зачистите их и нанесите Литол.

Если устранить проблему проверкой цепи и контактов не получилось, необходимо переходить непосредственно к диагностике датчика.

Обратите внимание: Если вы не знаете, где находится датчик скорости на вашем автомобиле, можете воспользоваться книгой по технической эксплуатации машины или попробовать поискать его на коробке передач. Чаще всего он расположен на механизме привода спидометра.

Как проверить датчик скорости

Существует несколько типов датчиков скорости: функционирующие на эффекте Холла, язычковые и индукционные. В большинстве автомобилей, в том числе и в машинах российского производства, устанавливается датчик скорости на эффекте Холла.

Как проверить датчик скорости на эффекте Холла

Датчик скорости, работа которого основана на эффекте Холла, имеет три контакта: заземление, импульсный сигнал и напряжение. Такой датчик можно проверить тремя способами.

Первый способ

Необходимо снять с автомобиля датчик скорости, расположенный на коробке передач;

Далее потребуется мультиметром, переключенным в режим вольтметра, определить, какой из контактов за что отвечает. Среди контактов требуется найти тот, который выдает импульсный сигнал. К нему нужно подключить плюс мультиметра, а минус установить на «землю», которой в данном случае может выступать корпус автомобиля;

Когда мультиметр подключен, медленно начните вращать датчик. Следите за показаниями вольтметра. Чем выше скорость вращения, тем выше должно быть напряжение. Чтобы вращать было удобнее, рекомендуется на ось датчика надеть небольшой кусок трубочки.

Второй способ

1. Датчик скорости должен быть подключен. Для тестирования потребуется поднять одно колесо автомобиля, чтобы оно не касалось поверхности, и его можно было свободно крутить;
2. Подключаем мультиметр в режиме измерения напряжения к контактам датчика;
3. Вращаем колесо и оцениваем результаты. Если напряжение и частота меняются, это говорит, что датчик исправен.

Третий способ

1. Для проверки потребуется обзавестись контрольной лампочкой и включить зажигание;
2. Далее необходимо поднять одно колесо автомобиля, чтобы его можно было свободно крутить;
3. Подключаем один провод к плюсу аккумулятора, а второй к контакту сигнала на датчике;

Начинаем вращать колесо. Если при вращении лампочка моргает, значит, датчик рабочий.

Чем отличаются индукционные и язычковые датчики скорости

Отличие индукционного датчика скорости в сигнале, поступающем при вращении колес. Данный сигнал напоминает колебания волнового импульса, а напряжение меняется в зависимости от скорости вращения. Принцип похож на работу датчика угла поворота коленчатого вала.

Что касается язычкового датчика, он передает сигналы путем прямоугольных импульсов. Цикл находится на уровне от 40 до 60%, а переключение происходит от 0 до 5 Вольт или до напряжения аккумулятора – 12 Вольт.

Простые способы проверки датчика скорости

Каждое современное транспортное средство имеет датчик скорости, сокращённое его название ДС или ДСА.

Данный элемент предназначен для выполнения измерения скорости машины, а также передачи этих данных на ЭБУ.

Датчик скорости автомобиля пришел на замену механическому методу измерения.

Что такое датчик скорости

Существует два типа ДСА:

1. Индукционный – отличительной особенностью является сигнал, он похож на колебания волнового импульса, смена напряжения происходит в зависимости от скорости вращения. Принцип функционирования можно сравнить с работой датчика угла поворота коленчатого вала.
2. Язычковый – сигнал передаётся с помощью прямоугольных импульсов, его цикл 40-60%, переключение осуществляется при 0-5 Вольт или когда аккумуляторное напряжение достигает до 12 Вольт.

Не все автолюбители знают, где находится датчик скорости. Обычно прибор располагается на коробке передач.

Устройство и принцип работы

Задачей данного приспособления является передача сигнала в контроллер, который затем данные текущей скорости направляет в электроблок управления мотором.

Принцип работы датчика скорости заключается в вычислении временного интервала сигналов, которые были переданы за каждый километр пути. Проехав этот километраж, приспособлением передаётся 6000 импульсов.

Влияние датчика скорости на двигатель

Многие неопытные водители интересуются, на что влияет датчик скорости. Благодаря полученным данным о текущей скорости происходит расчёт топливной подачи. Так, убирая ногу с педали газа, произойдёт резкое уменьшение горючего. Это позволит мотору следить за его рациональным расходом.

Если происходит поломка такого элемента, блок управления перестаёт получать нужную информацию. А это в свою очередь приводит к перерасходу топлива, а также будет наблюдаться неравномерное функционирование самого мотора, работающего с рывками. Это произойдёт по той причине, что электроблок управления в данном случае вынужден установить текущие обороты на отметке в 1500 об/мин и деактивировать режим отсечки топливной подачи. Естественная работа данного режима может положительно повлиять на расход топлива, а именно сэкономить до 2 литров, если автомобиль ездит в городских условиях.

Немаловажную роль датчик оказывает и на корректное переключение автоматической коробки передач. При его отказе прекращает свою работу круиз-контроль, а в некоторых транспортных средствах происходит нарушение в функционировании рулевого электроусилителя.

Важно! При внезапном появлении подергиваний стрелки спидометра, тахометра, водителю необходимо незамедлительно провести проверку состояния тросика, иначе его потребуется менять.

Причины поломок датчика

Часты случаи поломки ДСА. Машины осмотрев, автолюбители могут понять, что поломка произошла по одной из следующих причин:

1. Обрыв цепи.
2. Сбой электрооборудования. Особое внимание здесь нужно обратить на конец пластикового разъема, а также места около выпускного коллектора. Это самые уязвимые места.

Признаки неисправности

Признаки неисправности датчика скорости, водитель может увидеть без посторонней помощи, они могут быть следующие:

1. Некорректное функционирование спидометра, даже полный его отказ.
2. На холостом ходу проявляется нестабильность мотора.
3. Увеличение расхода горючего.
4. Резкая потеря мощности мотора.
5. Самостоятельная остановка двигателя, когда выполняется движение накатом на холостом ходу, или если нажать на педаль сцепления, чтобы переключить передачу.

Когда датчик неисправлен, симптомы эти чаще всего указывают на необходимость замены прибора.

Проверка работоспособности

Перед тем, как проверить датчик скорости специалисты настоятельно советуют узнать о поступлении в контакты напряжения. Так как работа прибора основана на эффекте Холла, контакт, который передаёт импульсы, может проверяться только во время кручения, когда отсутствует напряжение. Проверяя его значение мультиметром, оно должно составить 0,5-10 В.

Водитель самостоятельно может протестировать датчик, прибегая к определённым методам, которых всего три:

1. Прибор предварительно демонтируется в условиях выключенного зажигания, иначе существует большая вероятность порчи контакта. Далее используется цифровой мультиметр, позволяющий определить контакт, через который осуществляется импульсная передача. Плюсовой щуп замыкают на ДСА, а минусовой присоединяют к корпусу транспортного средства. Затем ось ДСА слегка начинают вращать, при этом на мультиметре будет указываться небольшое напряжение, возрастающее параллельно со скоростью вращения.
2. Данный метод не предусматривает снятие ДС, но необходимо иметь под рукой домкрат, с помощью которого будет поднято одно ведущее колесо машины. После чего щупы мультиметра следует замыкать с контактами датчика и начать вращение колеса рукой. На устройстве должна появиться информация о напряжении в контактах. При отсутствии показаний, принято считать о неисправности датчика.
3. Этот способ используют при отсутствии мультиметра. Вместо него берут контрольную лампу 12 В, сама процедура проверки идентична второму методу. Исправность датчика показывает загоревшаяся лампочка, что происходит во время вращения колеса.

Прибегая к последним двум методам, водителю стоит осуществить проверку также привода прибора. Его необходимо найти на ощупь, и выполняя вращение колеса оценить стабильность его вращения.

В каких случаях требуется замена

Осуществив диагностику и убедившись в непригодности прибора, следует приступить к его замене. Для этого изначально выбирают новый ДСА. Важно во время приобретения обратить внимание на его качество.

Эксперты советуют отдать предпочтение европейским или отечественным изделиям. Что касается китайских компаний, по их мнению, им лучше не доверять в этом вопросе.

Отечественные приборы изготовлены из высококачественных материалов, также на всех контактах имеется лак, продлевающий срок эксплуатации всему прибору. Это осуществляется за счёт сведения к минимуму неблагоприятного воздействия окружающей среды на контакты.

Как датчик скорости влияет на мотор?

Для многих водителей остается открытым вопрос относительно того, на что может влиять датчик скорости. За счет получения данных о текущей скорости автомобиля происходит расчет подачи топлива. Поэтому когда водитель убирает ногу с педали газа, происходит резкое уменьшение горючего, что позволяет двигателю следить за рациональным его расходом. В случае поломки элемента нужная информация перестает подаваться в блок управления, что приводит к перерасходу топлива и неравномерной работе мотора. Иногда при этом его функционирование может происходить с ощутимыми рывками. Причина такого поведения скрывается в том, что электронный блок управления вынужден установить обороты мотора на отметке в 1500 и деактивировать режим отсечки подачи топлива. При естественном включении данного режима можно значительно повлиять на расход топлива, тем самым снизив его на 2 литра при передвижении в городских условиях. Кроме того датчик скорости играет немаловажное значение на корректное подключение автоматической коробки передач. При отказе датчика свою работу обычно прекращает круиз-контроль. На некоторых моделях автомобилей это также может повлиять на работу рулевого электроусилителя.

Признаки неисправности и проверка датчика скорости

Любой автомобилист может определить неисправности, связанные датчиком скорости. Как правило, они могут сопровождаться некорректной работой спидометра или его полным отказом, проявляться в виде нестабильного поведения мотора или сопровождаться повышенным расходом топлива. Кроме того, может наблюдаться резкая потеря мощности мотором или самопризвольная остановка двигателя при движении накатом на холостом ходу. Проверить датчик скорости автомобилист может тремя способами. Первый из них предполагает демонтаж устройства в условиях выключенного зажигания с использованием цифрового мультиметра. С его помощью определяется контакт через который осуществляется импульсная подача. Минусовой щуп в этом случае нужно подсоединить к корпусу авто, а плюсовой замкнуть на ДСА. После чего начинают вращать ось ДСа и на мультиметре будет появляться небольшое напряжение, значение которого будет возрастать параллельно скорости вращения. Во втором способе предусматривается демонтаж ДС. Домкратом поднимается одно ведущее колесо. Щупы мультиметра замыкаются с контактами датчика и начинают вращение колеса руками. Информация о напряжении в таком случае должна появиться на устройстве. Если этого не произошло, то можно с уверенностью говорить о неисправности датчика. В третьем варианте проверку можно выполнить без мультиметра. Для этого потребуется контрольная лампа на 12 В. Процедура проверки проводится аналогично второму методу. Об исправности свидетельствует свечение лампочки во время вращения колеса авто.

Подробнее о датчике скорости будет рассказано в этом видеоматериале:
