Схема подключения высоковольтных проводов 406

Змз 406 высоковольтные провода порядок подключения

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

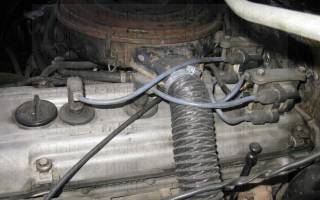

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Двигатель ЗМЗ–406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30.3705 или 301.3705, свечей, высоковольтных и низковольтных проводов.

Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова.

Катушки зажигания установлены на крышке головки блока цилиндров.

Блок управления получает сигналы от датчиков, установленных на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощностные, экономические показатели и показатели токсичности.

Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)

Катушка зажигания

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

Проверка

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

2. Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,025–0,03 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтными клеммами катушки зажигания.

Омметр должен показать сопротивление 4000–5000 Ом.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.

Устанавливают катушку зажигания в порядке, обратном снятию.

Как образуется искра на свече зажигания? Согласно теории электротехники, для пробоя 1 мм идеального воздушного пространства требуется напряжение 3000-4000 вольт. В условиях внутреннего пространства блока цилиндров условия более жесткие, но в любом случае, для свечей зажигания важна бесперебойная подача электроэнергии. Тысячи вольт вырабатывают катушки или модуль зажигания, их описание заслуживает отдельного материала.

Для исключения слабого звена некоторые производители устанавливают бобины прямо на свечи. Это делает систему надежнее и, соответственно, дороже. Мы рассмотрим классическую схему: катушка – высоковольтные провода зажигания – свеча.

Автолюбители называют провода зажигания по-разному: свечной, провод бобины, бронированный кабель. Речь идет об одном и том же изделии.

Какие требования предъявляют к свечным проводам?

Любой проводник имеет определенный срок службы. Если кабели уложены в жгут, имеют наружную оплетку и закреплены стационарно (защита от вибрационных нагрузок), период эксплуатации равен продолжительности жизни автомобиля. Другое дело – высоковольтный провод катушки зажигания. Он находится в эпицентре неблагоприятных условий: вибрация, высокая температура (а также перепады в зимнее время), пары бензина, поэтому к качеству изоляции высоковольтных проводов и к сердечнику предъявляются высокие требования:

Жилы бывают исключительно медными (как известно, этот материал обладает наименьшим сопротивлением), а вот защитный слой может быть силиконовый или резиновый. Остальные материалы изоляции хоть и обладают хорошей защитой, но недостаточно мягкие. Еще одно требование к высоковольтным проводам – эластичность. В противном случае, от постоянной вибрации поверхность просто растрескается;
Толщина оболочки – это поиск компромисса. Если произойдет пробой высоковольтных проводов, искра будет образовываться между центральной жилой и корпусом мотора. До свечи напряжение не дойдет, но и наличие искрящего проводника в подкапотном пространстве, мягко говоря, не полезно для авто. Обратная сторона медали – слишком толстый провод неудобен в монтаже, он неэластичный, что затрудняет укладку и обслуживание;
Длина высоковольтных проводов – еще одна головная боль производителя. Из закона Ома известно: чем короче проводник, тем меньше потерь для электрического тока. В автомобиле не так просто разместить все взаимодействующие узлы рядом друг с другом. Установка катушки зажигания над свечными колодцами – хорошо для электриков, но плохо для компоновщиков. К тому же, желательно, чтобы кабели были схожей длины, поэтому схема подключения высоковольтных проводов тщательно рассчитывается, и заменить кабели на универсальные означает нарушить режим работы всей системы зажигания на авто.

Наконечник высоковольтного провода – для чего он нужен

Подключение традиционным способом невозможно. Наконечники свечи должны быть легкосъемными, но обеспечивающими надежный контакт. Как правило, колпачки выполнены из твердого диэлектрика, хотя бывают исключения. Резина лучше прилегает к стенкам свечного колодца и обеспечивает герметичность. Однако этот материал подвержен износу. Пластиковый диэлектрик более долговечен, но под ним может конденсироваться влага. Какой материал выбрать – решает производитель в зависимости от конструкции ГБЦ.

От катушки зажигания идет один провод, распределение по свечам происходит на трамблере. В зависимости от конструкции двигателя в четырехцилиндровом варианте бывает до десяти наконечников. Так же, как и основные провода, колпачки могут стать причиной пробоя или потери контакта. Под них попадает вода, материал растрескивается, искра «прошивает» по изолятору свечи.

Порядок подключения высоковольтных проводов

Если кабели одной длины, их можно легко перепутать. На выходном устройстве должна быть маркировка цилиндров. Неправильное соединение приведет к нарушению последовательности искрообразования. В лучшем случае возникнет троение или детонация, в худшем – двигатель просто не будет работать. Чтобы соблюсти порядок подключения высоковольтных проводов, рекомендуется перед их демонтажем сфотографировать процесс, или пометить колпачки в соответствии с номерами цилиндров.

Если трамблер (модуль зажигания) расположен в торце блока цилиндров, длина будет разной, и замена высоковольтных проводов не вызовет затруднений.

Неисправность высоковольтных проводов: симптомы и последствия

Общие признаки похожи на неполадки со свечами (если в сбоях не виноват инжектор), поэтому перед тем, как проверить высоковольтные провода, убедитесь в исправности остальных компонентов мотора.

Проблемы с запуском – на свечи не поступает достаточное напряжение. Это может быть оборванная жила или коррозия контактов наконечника. Неисправность характерна для не прогретого мотора;
Двигатель «стреляет» при старте; если запускается, то работает неровно, с повышенными вибрациями. Нарушен порядок подключения высоковольтных проводов;
Рваная работа на холостых оборотах. Соединение со свечой пропадает от вибрации;
Нарушение норм выброса СО. Проблема сопровождается периодическим троением мотора. В одном из цилиндров пропуски зажигания, и топливо сгорает не полностью;
Помехи на мультимедийной системе: характер меняется при изменении числа оборотов коленвала. На сленге автолюбителей — высоковольтные автомобильные провода «шьют на массу». Множественные разряды на корпус двигателя создают «грозовые» помехи;
Запах озона под капотом. Причина, как в предыдущем пункте: высоковольтные провода пробивают на корпус.

Читать еще: Не выключается задний дворник

Проверка высоковольтных проводов зажигания подручными средствами

Если ваш автомобиль оснащен портом OBD, можно локализовать неисправность как минимум до номера цилиндра. Самый примитивный сканер (типа ELM 327) покажет пропуски или отсутствие зажигания. При любом способе выявления проблемного участка тестировать провода лучше в снятом состоянии. Для полной проверки понадобится умножитель напряжения и мегомметр (для проверки изоляции). К источнику высокого напряжения подключаются провода, и проводятся лабораторные испытания. Такого оборудования в гараже, как правило, нет, поэтому воспользуемся мультиметром.

Тест начинается с визуального осмотра. На изоляции не должно быть трещин, черных точек пробоя искры, кабель должен изгибаться с одинаковым усилием в любом месте. Наконечники без окислов, надломов. Колпачки целые, с одинаковой толщиной юбки.

Затем измеряем сопротивление высоковольтных проводов зажигания. На всех бронекабелях оно должно быть примерно одинаковым – в пределах 2кОм – 10кОм. Какое именно значение – зависит от производителя. Номинал можно посмотреть в паспорте изделия. Заменить высоковольтные провода на нештатные (от другого авто) нельзя, их сопротивление рассчитано под возможности катушки зажигания. Неисправные надо отбраковывать: ремонт высоковольтных проводов внутри изоляции невозможен.

Важно! Подсоединение щупов мультиметра должно иметь хороший контакт, иначе вы можете внести высокую погрешность в измерение.

Проверка высоковольтных проводов зажигания, не снимая их с автомобиля

Это примитивный, но достаточно эффективный метод. Самый простой вариант – поставить заведомо исправный кабель и сравнить работу двигателя. Если расположение высоковольтных проводов позволяет, можно менять их местами (вместе с разъемом на трамблере), и вновь считать ошибки сканером. Он укажет на другой номер цилиндра.

Надев на руку диэлектрическую перчатку, можно поочередно снимать наконечники со свечей на работающем моторе. Когда вы дойдете до проблемного цилиндра, характер работы не поменяется.

Определение пробоя «на глазок». В темноте видно, как искра «шьет» на корпус ДВС. Можно соединить толстый провод с массой, и проводить оголенным концом по изоляции. Слабое место вы увидите сразу – пробьет искра.

Несмотря на целый букет поломок, которые могут вызвать бронепровода, их решение не сложнее замены пробок в домашнем электрощитке. Выявили неисправный – установили новый. Если есть проблема, как поменять высоковольтные провода на трассе или в чистом поле (вдали от магазинов), помните, что кабели не ломаются внезапно, регулярная диагностика поможет не оказаться застигнутым врасплох.

Порядок подключения бронепроводов змз 406

Катушки зажигания установлены на крышке головки блока цилиндров.

Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)

Катушка зажигания

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

Проверка

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Омметр должен показать сопротивление 0,025–0,03 Ом.

Омметр должен показать сопротивление 4000–5000 Ом.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.

Устанавливают катушку зажигания в порядке, обратном снятию.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Рассмотрим на примере (смотрите фото)

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Читать еще: Можно ли ездить без датчика дмрв

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Высоковольтные провода зажигания ВАЗ 2114 – часть системы зажигания, посредством которой передается электрический импульс с модуля на свечи. Когда ток попадет на свечи происходит воспламенения топливной смеси в цилиндрах сгорания, что дает начало новому такту работы двигателя.

ВВ провода должны быть качественные

Конструкция ВВП, в отличие от обычных проводов, достаточно сложная. Помимо токопроводящей жилки (которая выполняется из меди) и защитной изоляции, они обладают металлическими наконечниками и пластиковыми защитными колпачками.

Металлические наконечники выполняют роль контактов, они входят в посадочные гнезда на свечах и модуле зажигания. От того, насколько качественно сделаны наконечники, непосредственно зависит долговечность ВВП. При покупке обязательно проверяйте прочность их крепления на проводе.

КАКИЕ ВВП ЛУЧШЕ ВЫБРАТЬ?

В выборе ВВП необходимо учитывать два ключевых фактора – их сопротивление и пробивное напряжение. Чем ниже сопротивление, тем лучше будет передаваться электрический импульс, а от величины максимального пробивного напряжения зависит то, насколько высоковольтные провода на ВАЗ 2114 будут устойчивы к пробоям.

Величина сопротивления у изделий разных производителей отличается друг от друга. Для примера приводим вам сопротивление наиболее популярных видов ВВП:

Произво-дитель	Сопротив-ление на цилиндре №1(кОм)	Сопротив-ление на цилиндре №2	Сопротив-ление на цилиндре №3	Сопротив-ление на цилиндре №4	Пробивное напряжение (кВ)
Tesla	3.27	4.16	5.02	6.26	50
Cezar	3.1	3.53	4.23	5.34	50
Finwhale	1.95	2.18	2.6	3.42	50
Ween	6.17	6.57	7.52	9.89	35
Slon	4.24	4.74	5.19	7.6	50

Самого большого числа положительных отзывов от владельцев четырнадцатых удостаивается продукция чешской компании Tesla. Их провода обладают оптимальным сопротивлением и высоким пробивным напряжением, и при этом они сделаны действительно на совесть – не дубеют и не растрескиваются.

Стоимость комплекта ВВП Тесла составляет около 500 рублей, Cezar – 450 рублей, Ween – 270 рублей, Finwhale – 600 рублей, Slon – 500 рублей.

ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года – 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева направо).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;
Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;
Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;
Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

КАК ЧАСТО НУЖНО МЕНЯТЬ ВВП?

Согласно рекомендациям Авто-ВАЗа, замена высоковольтных проводов ВАЗ 2114 должна производится каждые 30 тысяч километров пробега. На практике же автомобилисты редко соблюдают эти сроки замены, поскольку если провода не имеют никаких механических повреждений, они могут отъездить порядка 100-150 тысяч км.

При превышении эксплуатационного ресурса растет внутреннее сопротивление ВВП, что негативно сказывается на передаче электрического импульса. Отсюда возникают проблемы с зажиганием и динамикой разгона, поскольку при задержке подачи тока на свечи зажигания сбивается нормальный такт работы двигателя.

Меняйте провода каждые 25-30 тыс. км и все будет в норме

ПРОВЕРКА РАБОТОСПОСОБНОСТИ

Чтобы точно определить, пришло ли время менять высоковольтные провода ВАЗ, необходимо проверить их работоспособность мультиметром.

Данная операция займет у вас не больше 15 минут.:

Выключаем зажигание;
Снимаем провода: первый конец отсоединяем от модуля зажигания, второй от цилиндра;
Переводим тестер в режим омметра и подсоединяем щупы мультиметра к контактам провода.

Если высоковольтные провода на ВАЗ 2114 находятся в нормальном техническом состоянии, мультиметр покажет сопротивление в пределах величины, указанной на изоляции провода, если показания отличаются – требуется замена бронепроводов на ВАЗ 2114. Повторить процесс необходимо на каждом проводе по очереди.

Если проверка показала неутешительные результаты, существует возможность того, что проблема возросшего сопротивления кроется в окислившихся контактах. В таком случае ВВП можно попытаться реанимировать, протерев контакты ВД-40 либо жидкостью для очистки карбюраторов.

Также причиной возникновения проблем с зажиганием может стать пробой ВВП. Определить его можно визуально в темное время суток – возьмите фонарик и откройте капот четырнадцатой, найдите и осмотрите бронепровода, если вы заметите легкое искрение на изоляции – ВВП пробиты и их нужно менять.

Гори ясно!

ГОРИ ЯСНО!

ДИАГНОСТИКА: СИСТЕМА ЗАЖИГАНИЯ ЗМЗ-406

Вы наверняка знаете, что для работы двигателя необходимо обеспечить не только хорошее наполнение цилиндров смесью воздуха и топлива, но и правильно эту смесь воспламенять. Разбираясь с условиями пуска двигателя ЗМЗ-406, в предыдущих номерах журнала мы уже проверили электрические цепи бензонасоса и форсунок, измерили давление топлива, убедились в том, что оно исправно подается в цилиндры. Значит, отказ мотора запуститься, скорее всего, связан с неполадками в зажигании. Какими именно?

Чтобы контроллер подавал управляющие команды форсункам и катушкам зажигания, сам он должен получать сигналы с датчика положения коленчатого вала. В исправности этого датчика мы уже убедились, когда проверяли, срабатывает ли форсунка (фото 1). Если это так, то имеет смысл сразу оценить работоспособность высоковольтной части системы зажигания — это самое простое.

Вынув свечной наконечник одного из цилиндров, вставляем в него пробник и зажимом соединяем с болтом клапанной крышки (фото 2). Можно вместо пробника воспользоваться исправной свечой, корпус которой любым способом (например, проводом) соединили с «массой». Включаем стартер. Нет искры? Вот теперь будем проверять низковольтные цепи. К каждой катушке зажигания идут два провода. На колодке розового при включенном зажигании должен быть «плюс» 12 В (фото 3).

Читать еще: Нива шевроле 2017 не выключаются ходовые огни

Если его нет (лампочка пробника не горит), проверяем предохранитель на 15 А — пятый справа (фото 4, стрелка). Если этот участок цепи исправен, а «плюс» на розовый провод все-таки не подается, то обрыв цепи нужно искать где-то ближе к ее началу — например, в замке зажигания. Нередко виновницей неприятностей оказывается установленная на машине система сигнализации, самопроизвольно разорвавшая цепь.

Ну а если напряжение на колодку розового провода поступает, а катушка зажигания не работает, то не в порядке она сама. Здесь не забудем, что каждая обслуживает только два цилиндра, так что при отказе одной из катушек другая позволяет двигателю работать на двух оставшихся цилиндрах. Вероятность одновременного отказа катушек невелика.

Кстати, как их проверить? Разъем с розовым проводом подключим к катушке, а другой отсоединим. Если первичная обмотка цела, то при включенном зажигании на освободившемся выводе должен появиться «плюс» (фото 5). Нет? Катушка неисправна, ее придется заменить. Бывает, что первичная обмотка в порядке, а дефект — во вторичной. В этом случае высокого напряжения катушка все равно не выдает — необходима замена.

А теперь рассмотрим любопытную ситуацию: искра на свечах есть, топливо в цилиндры исправно подается, а мотор отчего-то не заводится! Это беда, в основном, начинающих «ремонтников»: если для чего-либо снимали клапанную крышку и отсоединяли от катушек провода, то почему бы при сборке не поразвлечься, перепутав их местами! Когда сигнал контроллера, адресованный катушке первого и четвертого цилиндров, приходит на катушку второго и третьего, мотор работать не может.

Случается, что катушки исправны, все провода на своих местах, а мотор не работает. Правда, сигнал на форсунках не был проверен — возможно, это отложили «на потом»… Тогда ничего не остается, как проверить цепь управления катушками: поступают ли на них команды контроллера? Запомним: за работу первого и четвертого цилиндров отвечает первый контакт в колодке контроллера, а второго и третьего — двадцатый контакт. Сам контроллер легко доступен — он находится в салоне, под панелью приборов справа (фото 6). Но прежде чем отстыковать его разъем, не забудем отсоединить минусовую клемму аккумуляторной батареи. Теперь можно проверить цепи от катушек до контроллера. Если они исправны, логично предположить, что дефект — в самом контроллере. Такой заменяют новым или сдают в ремонт.

А теперь рассмотрим случай, когда нет ни сигналов на форсунках, ни искры на свечах, иначе говоря, первым под подозрение попадает датчик положения коленчатого вала. Как его проверить? Подключаем к контактам 1 и 2 его разъема мультиметр (фото 7), включаем режим измерения переменного напряжения, прокручиваем коленвал стартером. Нет сигнала — виноват датчик. Есть переменное напряжение около 4,6 В — датчик жив! В чем же тогда дело?

Вполне возможно, что этот сигнал до контроллера и не доходит! Как это проверить?

Снова отключаем батарею, затем — колодку от контроллера. Теперь подключаем батарею, и можно проверять интересующую нас цепь. Прокручивая стартером коленвал, проверяем мультиметром напряжение на контактах 48 и 49 колодки. Нет напряжения — придется искать обрыв в цепи между колодкой и датчиком. Есть напряжение? Значит, неисправен сам контроллер.

Как видите, поиск причин остановки двигателя ЗМЗ-406 не сложней, чем двигателей ВАЗ. Здесь те же три элемента: работа электробензонасоса, форсунок, зажигания.

Схема подключения высоковольтных проводов 406

Подключение проводки ЗМЗ 406

Сообщение Xoxlov » Чт июл 19, 2012 12:31 pm

Ну не могу я разобраться с проводкой.

Вопросы. на рисунке три красных квадратика с номерами (1,2,3)
1. подскажите что за одинарный провод в квадрате № 2
2. Что за колодка с четырьмя проводами в квадрате №3
3. Колодку №1 я нашел как подключать. но опять непонятки, для чего два выхода на лампу диагностики? Лампа же одна все таки. или идет (+ и -)
4. На колодке №1, выход №3 постоянно под питанием, а выход № 4 питание от замка?
5. И дополнительное реле на бензонасос нужно или нет?

— 19 июл 2012 20:42 —

Та что некому подсказать?

Re: Подключение проводки ЗМЗ 406

Сообщение Колянчик » Пт июл 20, 2012 18:56 pm

Re: Подключение проводки ЗМЗ 406

Сообщение Xoxlov » Пт июл 20, 2012 21:18 pm

Re: Подключение проводки ЗМЗ 406

Сообщение 45-45 » Сб июл 21, 2012 13:11 pm

Re: Подключение проводки ЗМЗ 406

Сообщение igor821007 » Пн июл 23, 2012 8:37 am

Xoxlov писал(а): Ну не могу я разобраться с проводкой.

— 19 июл 2012 20:42 —

Та что некому подсказать?

Re: Подключение проводки ЗМЗ 406

Сообщение Zakharenkoal » Вт авг 07, 2012 8:58 am

В квадрате №3 разъем с датчиков на приборку: датчик температуры, датчик давления масла, датчик аварийного давл. масла (на фото возле ДТОХЛ видны 3 провода которые присоединяются к датчикам). Я приборку не менял, поэтому этот разъем не задействовал. Датчики давл. масла поставил со старого мотора и подключи к штатной проводке. Датчик температуры остался с 406-го, по приборке занижает градусов на 20.

— Вт авг 07, 2012 9:22 am —

Возле ДФ разъемы на катушки зажигания, но их должно быть четыре, а на фото видно только два (не хватает питания “+”).

— Вт авг 07, 2012 9:32 am —

По разъему №1, если не ошибаюсь, на + от АКБ идет два провода (первый на главное реле и реле бензонасоса, а второй на питание ЭБУ).

Re: Подключение проводки ЗМЗ 406

Сообщение Xoxlov » Вт окт 30, 2012 14:54 pm

Re: Подключение проводки ЗМЗ 406

Сообщение михаил с » Пт ноя 02, 2012 20:51 pm

_________________
ГАЗ-21 1967 г. Белая, в оригинале
ГАЗ 24 1981 г. Белая, ЗМЗ-406, кпп, мосты, тормоза (ВУТ и ГЦТ Бош) и сиденья 3110, гур, переделанная проводка.

TOYOTA-УПРАВЛЯЙ МЕЧТОЙ
ВОЛГА-РУЛИ РЕАЛЬНОСТЬЮ
