Схема подсоединения розетки прицепа

Стандартная и универсальная схемы подключения розетки фаркопа

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

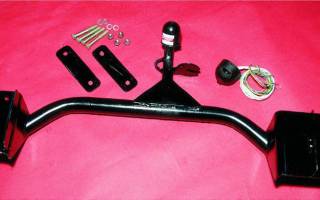

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
Отключаете от аккумулятора минусовую клемму.
Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

Масса (минус АКБ).
Левый поворотник.
Правый поворотник.
Стоп-сигнал.
Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

Подключение фаркопа: схема и распиновка розетки прицепа

Установка фаркопа на автомобиль является обязательным условием для получения возможности использовать автоприцеп. В свою очередь, кроме обеспечения самой сцепки прицепа, также предельно важна безопасность при использовании прицепной техники.

Другими словами, прицеп не только должен быть надежно присоединен, но также подключен к автомобилю для того, чтобы могли работать поворотники, стоп-сигналы прицепа и т.д.

Для того чтобы подключить прицеп правильно, должна быть заранее изучена схема подключения прицепа, распиновка розетки фаркопа, а также отдельное внимание следует уделить некоторым тонкостям и нюансам. Далее мы рассмотрим, что представляет собой схема подключения прицепа и как правильно выполнить подключение фаркопа.

Распиновка и подключение розетки фаркопа

Начнем с того, что соединение прицепа и автомобиля осуществляется при помощи розетки, которая находится возле фаркопа, а также штекера (вилки), который подключен к проводке прицепа.

При этом распиновка розетки прицепа фактически представляет собой схему электроразъемов, чтобы владелец мог безошибочно подключить прицеп к машине и безопасно эксплуатировать технику.

Схема подключения розетки фаркопа предполагает несколько типов разъемов:

cемиконтактные 7 pin разъемы европейского типа;
разъемы американского типа 7 пин;
разъемы 13 pin;
особые разъемы.

Что касается стандарта, на обычном прицепе для легковых машин должны работать сигналы поворота и стопы. При этом схема подключения розетки прицепа зависит не только от того, сколько имеется контактов, но и от стандартов конкретной страны. На деле, прицеп с европейской 13- пин разводкой без доработок к розетке 7 пин не подключить.

Так или иначе, благодаря наличию соединительных разъемов удается объединить электрические схемы автомобиля и прицепа. В двух словах, распиновка прицепа нужна для того, чтобы электрический ток от сети автомобиля подавался на сеть прицепа. При этом должна быть реализована возможность синхронно использовать поворотники, стопы, а также включить габариты и подсветку номера прицепа.

Розетка фаркопа 7 пин

Итак, хотя на авто могут быть разные типы подключения, сегодня самым распространенным решением является схема подключения, когда вилка имеет 7 контактов. Это так называемый евроразъем 7 pin. Кстати, еще на авто с электронными схемами и блоками управления встречается вариант типа смарт-коннект, который согласует работу проводки машины с прицепом.

Читать еще: Клапан продувки адсорбера гранта цена

Подобные разъемы можно приобрести в автомагазине или на авторынке. Чтобы выполнить соединение, обычно используются медные кабели с несколькими жилами, которые имеют провода разного цвета.

Еще добавим, чтобы разъемы служили как можно дольше, контакты нужно намазать литолом. Также рекомендуется всегда использовать защитные пластиковое крышки-колпачки, чтобы вода и грязь не попадали внутрь тогда, когда прицеп отсоединен.

Идем далее. Чтобы синхронизировать световые сигналы, нужна особая распиновка розетки прицепа (обычно это 7 пин), а также подключение такой розетки к проводке автомобиля. Получается, на машине стоит розетка фаркопа (розетка прицепа), куда и вставляется вилка проводки прицепа.

Если же такой розетки нет, тогда стоит прибегнуть к универсальному подключению, когда проводку можно соединять напрямую с сигнальными цепями, однако только на автомобилях без БК. Провода от разъема также соединяются с цепями на задние фонари. Давайте рассмотрим подключение более подробно.

Розетка прицепа: схема подключения

Начнем с того, что распиновка 7 контактной розетки следующая:

поворотник левый;
фонарь заднего хода;
земля;
поворотник правый;
подсветка номера и правый габарит;
стоп-сигналы;
левый габарит;

Если все разъемы совпадают, тогда достаточно вставить вилку прицепа в розетку автомобиля. Однако часто такого совпадения нет. В этом случае есть другие доступные способы подключения. Например, чтобы реализовать подключение универсальным способом через разъем фаркопа, сначала по очереди нужно соединить провод левого поворотника авто с левым поворотником прицепа, затем задние ПТФ (противотуманный фонарь) машины с ПТФ прицепа и так далее.

Главное, изучить схему проводки автомобиля, чтобы правильно подобрать необходимые цепи. Для исключения ошибок можно использовать мультиметр. Далее, при подключении проводов через разъем фаркопа, потребуется использовать клипсы для зажима. Также провода можно паять, после чего тщательно изолируется место пайки.

Еще понадобиться качественный провод с одной жилой с сечением провода, как минимум 1.5 мм2. Параллельно следует заготовить соединительные колодки (лучшими будут вариан6ты с гнездами для предохранителей). Отдельно стоит заготовить гофрированный шланг, чтобы изолировать жгут проводов, а также хомуты для фиксации проводки. Дополнительно могут потребоваться силиконовые прокладки.

Обратите внимание, если же машина имеет БК, напрямую подключаться нельзя. Потребуется вилка прицепа 7 pin, а также блок управления (блок согласования). Это позволит безболезненно подключиться к бортовой сети, при этом подключение не будет восприниматься основным блоком управления автомобиля как поломка или ошибка.

В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине. Проводку следует соединить с сигнальными цепями, при этом сигналы на светотехнику прицепа будут идти не с машины, а с указанного блока согласования. При этом его наличие в цепи БК автомобиля никак не определяет.

Другими словами, даже при условии того, что после подключения прицепа тока будет потребляться больше (электричество нужно для работы светотехники прицепа), БК автомобиля не будет зажигать индикаторы ошибок на панели приборов.

Советы и рекомендации

Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Наиболее трудным моментом является необходимость определить места включения проводников. При этом наугад осуществлять поиск не рекомендуется.

Получается, лучше не пытаться последовательно соединять контакты автоприцепа с индикаторной лампой. Дело в том, что при наличии цифровых схем управления светотехникой данный способ может привести к поломкам и сбоям.

По окончании проверок нужно составить схему трассировки, распределив провода по цветам. Также нужно определиться с методом соединения проводов, местами их соединения и т.д. В случае, когда соединения вынесены за пределы салона машины, используется термоусадка для защиты и герметизации соединений. После того, как соединение проводки выполнено, выполняется финальная проверка мультиметром на предмет возможных замыканий или плохого контакта.

Подведем итоги

С учетом вышесказанного становится понятно, что подключить прицеп к фаркопу проще всего в том случае, если сам фаркоп уже соединен с проводкой автомобиля и имеет соответствующую розетку. Также в машине может иметься отдельная розетка для прицепа или фаркопа. В этом случае сначала фаркоп соединяется с розеткой, а уже затем прицеп можно подключить к фаркопу.

Схема подключения прицепа и распиновка розетки фаркопа

С каждым годом растет число автолюбителей, которые устанавливают фаркоп на свои автомобили. Это связано с тем, что:

увеличивается число организаций, оказывающих услуги по прокату прицепов;
становятся популярными путешествия с кемперами (прицепами-дачами);
растет количество владельцев гидро- и квадроциклов;
для транспортировки транспортных средств широко используются лафеты.

Также многие автолюбители устанавливают фаркопы и универсальные электрические соединители (розетки) «на всякий случай», предполагая, что в дальнейшем, возможно, будут пользоваться прицепами.

Рассмотрим схему подключения розетки фаркопа и как делается распиновка розетки фаркопа, чтобы потом без особых проблем подключить любое средство на жесткой сцепке.

Виды, распиновка и схемы подключения розетки фаркопа

Применяется несколько типов разъемов для подключения прицепов:

cемиконтактные (7 pin) разъемы европейского типа;
семиконтактные (7 pin) разъемы американского типа;
тринадцатиконтактные разъемы (13 pin);
специальные разъемы.

Наиболее широко используемый 7-пиновый разъем европейского типа применяется на большинстве грузовых прицепов легковых автомобилей. Его схема и внешний вид изображены на рисунке:

Особенностью разъема является, что приемная и ответные его части имеют гнезда обоих типов («папа» и «мама»). Это сделано из соображений безопасного подключения круглого разъема в условиях нулевой видимости.

Читать еще: Порвался ремень грм на матизе

Установить неправильно либо закоротить гнезда при таком расположении практически невозможно. Каждый из выводов разъема имеет четкое предназначение. В таблице приведены площади минимального сечения проводов, которыми производится подключение к необходимому элементу схемы.

Контакт №2 во многих прицепах может быть не задействован. Он используется для обеспечения постоянного электропитания + 12 на легковых прицепах. Некоторые автолюбители игнорируют разделение по правому и левому габаритному огню, объединяя их схемотехнически в единый провод.

Небольшое «упрощение» электропроводки приводит к нарушению функции «световой паркинг» (при включении поворотного сигнала на стоянке светятся габариты соответствующей стороны). Эта функция используется во время стоянки на обочине.

Схема распиновки 7-контактного американского разъема:

Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).

Во многих случаях в комплект разъемов фаркопа уже входят проводники соответствующего цвета и сечения. Это значительно упрощает процесс электрического подключения.

13-пиновые разъемы используются для подключения легковых прицепов.

Главное отличие этого разъема состоит в том, что имеется несколько контактов для минусовой и плюсовых шин, резервные контакты для подключения дополнительных устройств (например, камеры заднего вида).

Особенностью разъема является и то, что через его контакты могут протекать большие токи, в частности, для питания бытового электрооборудования прицепа-дачи, зарядки дополнительного аккумулятора.

Специальные разъемы иногда применяются для подключения к оборудованию лодки. В этом случае предусмотрены штатные переходники.

Современные прицепы более высокого класса имеет собственное электронное оснащение: системы ABS, ESP, бортовые компьютеры. Их сопряжение с бортовой системой автомобиля также осуществляется специальными разъемами.

Распиновка розетки прицепа легкового автомобиля

Подключение фаркопа (грузового прицепа авто) – простая процедура. Подсоединить прицеп к машине действительно несложно, но подключение электрики к прицепу уже может вызывать затруднения.

В таких случаях понадобится схема подключения розетки фаркопа. А их есть несколько типов разъемов:

cемиконтактные (7 pin) разъемы европейского типа;
семиконтактные (7 pin) разъемы американского типа;
тринадцатиконтактные разъемы (13 pin);
специальные разъемы.

Наиболее распространенные виды розеток имеют 7 и 13 контактов. На территории России обычно применяют 7-контактные устройства, а 13-контактные розетки можно увидеть на многих авто из Европы и США. Разница заключается в применении дополнительных контактов, необходимых для активации противотуманных фар и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.

Принятые во всем мире правила предусматривают установку на прицепы для легковых машин сигналов поворота влево/вправо, а также стопа. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть.

Схемы прямого подключения

Если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами — то принципиальная электрическая схема подключения вообще не понадобится, так как надо лишь вставить розетку в гнездо.

Распиновка 7 контактной розетки прицепа Евро и РФ

Поворотник левой стороны.
Лампа заднего хода.
Земля.
Поворотник правой стороны.
Подсветка номера и правый габаритный фонарь.
Лампы стоп-сигнала.
Правый габаритный фонарь.

Распиновка 7 контактной розетки прицепа США

Схема распиновка 13 контактной розетки

Поворотник левой стороны.
Задний противотуманный фонарь.
Земля для клемм с 1 по 8.
Поворотник правой стороны.
Левая сторона габаритов и подсветки номера.
Лампа стоп-сигнала.
Правая сторона габаритов и подсветки номера.
Лампа заднего хода.
Постоянное напряжение 12 вольт 35 ампер.
Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
Земля для клеммы.
Сигнальный провод.
Земля для клеммы 9.

Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Электронный блок согласования

Если речь идет о современном автомобиле со сложной электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке. В таких случаях используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.

Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Материалы для подключения фаркопа

Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:

корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом.
Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах;
качественный одножильный провод, используемый в электропроводке автомобиля, сечение провода не меньше 1,5 мм²;
соединительные колодки, лучше использовать модель с гнездами для предохранителей;
полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов – 2-3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки;
силикон-прокладка, цвет и производителя выбирайте на свой вкус.

Читать еще: Машина жигули зиный вес модели фото

Особенности соединения розетки

Для подключения фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Идеальный вариант – провод, в котором каждая жила имеет сечение минимум 1,5 кв. мм. Провод должен иметь двойной слой изоляции.

После подключения прицепа по нашей схеме и проверки работоспособности его светотехники желательно позаботиться о защите внутренних элементов розетки от влаги. Не лишним будет применение графитовой смазки, которая также предотвратит окисление контактов.

Особенности схемотехнического подключения разъема фаркопа в современных автомобилях

В автомобилях до 2000 годов выпуска применялись аналоговые схемы управления задними световыми приборами. Наибольшую трудность при подключении вызывает правильное определение места включения соответствующего проводника.

Эту работу многие автолюбители производили методом «тыка», последовательно подключая контакты разъема прицепа к индикаторной лампе. С появлением цифровых схем управления световыми приборами и другим электрооборудования автомобиля такой метод стал опасен.

Видео — подключение проводки фаркопа на Nissan Note:

Цифровое управление электрооборудованием предполагает, что к световым приборам не идут непосредственно от рулевой «стрекозы», «лягушки», реле и других переключателей толстые проводники на задние габариты, стопы и другие световые приборы. Туда поступают напряжение питания и цифровые сигналы управления.

Простое подключение к проводникам задних фонарей типа «скрутка» здесь неуместно. Даже, если подключиться непосредственно к световым приборам задних фар, которые сейчас в большинстве светодиодные, не факт, что электроника не выдаст сообщение об ошибке и отключит эти световые приборы вообще, так как будет превышен потребляемый ток.

В связи с этим для подключения электроники фаркопа в современных автомобилях используются блоки согласования.

Они комплектуются набором необходимых проводников, схемой подключения. Описание блоков согласования должно содержать список автомобилей, с которыми совместим блок.

В интернете есть схемы самодельных устройств. Если есть желание поэкспериментировать, можно приобрести недорогой радиолюбительский набор:

Схема подключения таких блоков изображена в обобщенном виде. Конкретную трассировку проводов приходится определять самостоятельно.

Распиновка розетки на 7 pin: схема подключения прицепа

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с “вилкой” на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить “вилку” на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.
