Моторчик очистителя лобового стекла

1. Отключаем “минусовой” провод от аккумулятора.
2. Снимаем облицовку и накладку ветрового окна (см. Снятие облицовки и накладки ветрового окна).
3. Снимаем расширительный бачок (см. Снятие расширительного бачка).

…и правого крепления очистителя к кузову, …

…а также один болт крепления кронштейна моторедуктора.

Отсоединяем “минусовой” провод от аккумулятора. …и болт переднего крепления бачка к кузову. « предыдущая страница 16.9. Система обогрева заднего стекла ^ к оглавлению следующая страница » 16.11. Электродвигатель вентилятора системы охлаждения двигателя

Copyright © 2007-2020 Все права защищены. Все торговые марки являются собственностью их владельцев.

ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА

ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА

Узел очистителя ветрового стекла состоит из моторедуктора (электродвигателя с редуктором), рычагов и щеток. Электродвигатель очистителя – с возбуждением от постоянных магнитов, с двумя скоростями вращения. Для защиты электродвигателя от перегрузок в очиститель установлен термобиметаллический предохранитель.

Очиститель работает в трех режимах:

I режим–прерывистый, обеспечивается электронным реле R1, установленным в монтажном блоке. Это реле также включает моторедуктор очистителя (малую скорость) при включении омывателя ветрового стекла;

II режим–постоянный, с малой скоростью движения щеток;

III режим–постоянный, с высокой скоростью движения щеток.

СНЯТИЕ, РАЗБОРКА И УСТАНОВКА ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

Вам потребуются: ключ «на 10», торцовая головка «на 13», отвертка.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Подденьте отверткой декоративные заглушки гаек рычагов щеток стеклоочистителя.

3. . и снимите заглушки.

4. Торцовой головкой «на 13» отверните гайки крепления рычагов.

5. Поддев отверткой, сдвиньте рычаги со шлицев.

6. . и снимите рычаги вместе со щетками.

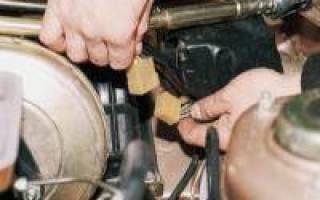

8. Отожмите фиксатор и отсоедините колодку жгута проводов от разъема моторедуктора стеклоочистителя.

9. Ключом «на 10» выверните три болта крепления стеклоочистителя к кузову.

10. . и снимите стеклоочиститель.

11. Подденьте отверткой и снимите тяги стеклоочистителя с шаровых шарниров кривошипов.

12. Ключом «на 10» отверните гайку крепления.

13. . и, запомнив положение, в котором кривошип устанавливается на вал моторедуктора, снимите кривошип с вала.

14. Ключом «на 10» выверните три болта крепления моторедуктора.

15. . и снимите моторедуктор с кронштейна стеклоочистителя.

Так выглядит моторедуктор стеклоочистителя, снятый с кронштейна крепления.

16. Заложите новую консистентную смазку в шарниры трапеции стеклоочистителя.

17. Соберите и установите стеклоочиститель в порядке, обратном снятию.

«Здоровый» моторчик омывателя лобового стекла – гарант безопасной езды в комфортных условиях

Безопасность на дороге при плохой погоде во время движения обеспечивает исправная работа стеклоомывателя, так как его функцией является очищение лобового стекла от грязи, дождя и снега. В статье рассматривается, как работает мотор стеклоомывателя, основные его неисправности, как заменить моторчик омывателя лобового стекла.

Принцип работы, функции и место расположения моторчика лобового стекла

Моторчик омывателя лобового стекла подает струю воды или жидкость для мытья. В некоторых автомобилях вода подается и на заднее стекло. Для того, чтобы отремонтировать стеклоочиститель, нужно знать, как он устроен.

Схема устройства системы

Бачок представляет собой пластиковую емкость объемом от 2,5 до 5 литров. Находится бачок под капотом, на некоторых моделях автомобилей — под крылом. Бачок соединен изогнутыми трубками с форсунками, которые выпрыскивают жидкость, а щетки растирают ее по поверхности.

За подачу воды отвечает моторчик бачка омывателя.

Это электрический двигатель, который питается от аккумуляторной батареи. Найти информацию, где он находится, можно в руководстве по эксплуатации, так как его расположение зависит от модели автомобиля.

Место расположения бачка

Основные неисправности механизма и способы их устранения

Если на ветровое стекло не подается вода, это не всегда означает, что не работает моторчик механизма стеклоомывателя. Неисправность может быть на одном из участков системы.

Причина отсутствия воды может быть в том, что:

• соскочил шланг;
• забились форсунки;
• произошла утечка жидкости;
• неисправен выключатель стеклоомывателя;
• разрушение клемм моторчика.

Часто причиной является засорение системы. Чтобы устранить неисправность, нужно почистить фильтры, форсунки, трубки. Для этого лучше всего промыть всю систему, возможно, что придется ее продуть.Если не функционирует моторчик бачка омывателя, в первую очередь его следует очистить от загрязнений и пыли. Замену стоит делать лишь в случае необходимости. Мотор бачка омывателя подвержен быстрому износу из-за частой работы.

Могут возникнуть электрические поломки, они чаще всего связаны с плохими контактами соединений. Моторчик стеклоомывателя постоянно находится в условиях переда температур, что влечет за собой окисление на его клеммах и со временем их разрушение. В этом случае нужно зачистить контакты. Клеммы могут слететь, поэтому в случае отсутствия электропитания следует проверить надежность их крепления. Может перегореть предохранитель стеклоомывателя. В этом случае его нужно заменить исправным элементом.

Жидкость может не поступать в систему, если отсоединились шланги или нарушилась их целостность. В случае нарушения герметичности трубки следует заменить новыми шлангами. В зимнее время вода может замерзнуть в трубках. В этом случае можно ее разморозить с помощью фена. Зимой в систему лучше заливать незамерзайку.

Понять, что причиной неполадок является мотор омывателя лобового стекла, можно по отсутствию характерных звуков, которые появляются при нажатии на рычаг омывателя. Если моторчик бачка омывателя поломался либо износились его детали, то его следует заменить (автор видео — Ремонт и Тюнинг).

Инструкция по замене двигателя стеклоочистителя лобового стекла

Некоторые водителя считают, что дешевле разобрать двигатель стеклоомывателя и заменить в нем изношенные детали. Если принято решение отремонтировать прибор, то в разобранном электромоторе меняются изношенные и поломанные детали, а отремонтированное устройство устанавливается на прежнее место.

Разобранный насос бачка

Проще электродвигатель заменить. Для этого потребуется стандартный набор ключей и плоская и крестообразная отвертки.

Замена моторчика омывателя лобового стекла состоит из последовательности шагов:

1. Сначала следует отключить электропитание автомобиля, отсоединив клемму с «минусом» от АКБ.
2. Далее находим моторчик согласно руководству и отключаем от него питание, отсоединив провода, которые идут к нему от аккумулятора.
3. Перед заменой следует слить жидкость из системы.
4. На следующем этапе нужно извлечь моторчик бачка омывателя. Для этого можно либо демонтировать бачок, либо извлечь устройство без демонтажа.
5. Затем нужно отсоединить все трубки. При откручивании трубок следует, как они были прикручены, чтобы правильно прикрутить при сборке.
6. Изъятый электромотор очищаем от загрязнений, ремонтируем или покупаем новый.
7. Отремонтированный или новый насос устанавливаем в обратной последовательности.
8. Когда система будет собрана, заливается новая жидкость. После этого можно пользоваться омывателем.

Затягивать с ремонтом стеклоочистителя не стоит, так как во время непогоды грязное лобовое стекло ухудшает видимость на дороге, что может стать причиной аварии. Замену и чистку механизма можно выполнить своими руками, что даст возможность сэкономить время и деньги.

Цена вопроса

Ниже приведены несколько примеров электродвигателей для омывателя стекла.

Видео «Ремонт моторчика стеклоочистителя»

В этом видео демонстрируется, как починить мотор стеклоочистителя своими руками (авто ролика – Игорь Иванов).

Моторчик стеклоочистителя: особенности устройства и принцип работы

Прибор нашёл своё применение не только в легковых автомобилях, но и у всех остальных видов транспортных средств. Даже крупные субмарины, вертолёты и самолёты оснащаются стеклоочистителями, которые выполняют незаменимую роль и при этом обладают очень простым принципом действия. При работе дворников начинается удаление лишней воды, грязи и прочих посторонних объектов на ветровом стекле.

Автомобильные модели обладают несколькими режимами работы: с заданным промежутком времени; постоянный; одинарный. Вспомогательный механизм обеспечивает подачу воды для удаления большого количества пыли или загрязнений с лобового стекла.

Особенности устройства электродвигателя

Базис стеклоочистителей состоит из нескольких отдельных элементов. Среди них следующие:

• ось рычага;
• электромотор (прибор, приводящий стеклоочиститель в работу);
• рычаг щёток;
• щётки;
• щёткодержатель;
• монтажный блок;
• корпус;
• моторедуктор.

Независимо от модели и производителя, такие детали незаменимы. Разные вариации объясняются лишь модельными характеристиками. Для примера, в самых последних новинках автомобильной отрасли присутствуют модернизированные варианты с самыми различными функциями.

Некоторые из них располагают функцией подогрева, некоторые работают на автоматической основе, реагируя на любой контакт с водой или грязью на лобовом стекле. В общем, это все существующие детали прибора, поэтому следующий этап изучения его работы заключается в обзоре базовых понятий.

Не секрет, что все очистители стекла представляют собой очень хрупкое и уязвимое приспособление, которое нуждается в усиленном уходе и может сломаться. Такой конструктивный элемент вынужден справляться со всей работой очищения лобового стекла, поэтому при продолжительной эксплуатации замечается такая проблема, как быстрый износ.

Неприятность связана с постоянным контактированием резиновой щётки с поверхностью стекла и большими нагрузками. В результате хорошая модель должна располагать внушительной гибкостью и жёсткостью.

Как проверить моторчик стеклоочистителя? При проверке моторчика стеклоочистителя на исправность достаточно обратить внимание на ряд ключевых тонкостей и предопределяющих факторов. Один из них — погодные условия. Не секрет, что продолжительное воздействие низких температур, жара и дождь не самым лучшим образом сказываются на состоянии и работе деталей.

Провести проверку электродвигателя стеклоочистителя совсем несложно. Если есть какие-нибудь дефекты, на лобовом стекле будут заметны царапины или полосы. А также не исключается появление некорректного шума от работы щёточек. Кроме этого, щёточки могут двигаться очень медленно, не в такт, или очень быстро. В таком случае следует обратить внимание на моторчик.

При осмотре учтите состояние реле или рычага. Если из строя вышел один из важных элементов, это будет сопровождаться движением щёточек в разных направлениях. Если щётки стеклоочистителя начинают слетать в режиме активной работы, придётся применить новый щёткодержатель.

Принцип работы

Современные автомобили и многие другие транспортные средства могут оснащаться двумя стеклоочистителями. Подобное решение располагает двойной конструкцией для переднего стекла.

Она не включает в себя резинки, размещенные на щётке, которые обеспечивают более эффективную и продуктивную работу, а также для заднего стекла (здесь речь идёт об одинарном варианте).

Большинство существующих моделей способны работать в трёх разных режимах:

• Медленный режим.
• Прерывистый режим работы.
• Быстрая работа.

В основе каждого очистителя стекла находится соответствующий двигатель, который оборудован редуктором, щётками, системой рычагов и автоматизированным механизмом, позволяющим возвращать дворники в исходное положение.

Кроме этого, вместе с устройством функционирует прибор подачи воды на всю область лобового стекла. Если он выходит из строя, автомобилист должен серьёзно задуматься о предстоящем ремонте.

Ремонт мотора стеклоочистителя

Есть несколько факторов и причин, способных вывести столь важный прибор из строя. В большинстве случаев, это происходит при отсутствии контакта между коллекторов и щётками. Если после осмотра моторчика и тотальной чистки контактов проблема не исчезает, скорее всего придётся разобрать его и заменить.

Однако, перед тем как принять такое радикальное действие, следует рассмотреть ещё несколько способов для принятия решительных действий. Если редуктор заел, а рычаги заклинили, скорее всего в системе сработал определенный предохранитель, который называется биметаллическим. В результате, система не сможет справляться со своими обязанностями и доставит водителю дополнительные проблемы.

Правда, если вовремя снять деталь и провести соответствующий ремонт, заменив предохранитель, скорее всего неисправность будет устранена за короткие сроки. При условии, что всё сделано правильно, стеклоочиститель начнёт работать в штатном режиме, как прежде.

Не исключается развитие тех случаев, когда прибор способен работать лишь в конкретном скоростном режиме. Такая проблема носит совершенно другой характер и кроется в неполадках переключателя или резистора. Здесь щёточки вовсе не приходят в нижнее положение, из-за чего появляется необходимость регулировки механизма остановки.

Ситуации, когда при запуске стеклоочистителя слышны странные звуки и шум, тоже не являются редкостью. Если такие феномены никак не связаны с сухостью стекла, возможно речь идёт о какой-нибудь более серьёзной проблеме.

Как уже говорилось выше, конструктивные характеристики мотора дворников крайне просты и понятны. На пальчиках находятся небольшие щёточные рычаги, которые чаще всего издают неприятный звук. Иногда случается такое, что механизм начинает закисать во втулках кронштейна из-за нарушения защиты. В итоге, внутрь попадает грязь и вода.

Если после окончательной проверки устройства любые неисправности так и не обнаружены, но при этом шум по-прежнему не даёт спокойно жить, не исключается необходимость проведения замены моторчика. Теперь следует отключить прибор от электрического питания, а затем приступать к работе по демонтажу.

Устранение неисправностей моторчика

Бывает несколько разных вариантов поломки. Электродвигатель перестал работать, предохранить из биметалла тоже неисправный, при этом целостность плавкой вставки, которая является незаменимой частью цепи питания, по-прежнему сохранена.

В таком случае следует провести полный анализ проводки, качество соединения контактов и локализировать возможные неполадки. Если проблемы с проводкой отсутствуют, скорее всего нужно оценить состояние переключателя дворников. Любые неисправные заточки и мелкие детали нужно снять и заменить. Не исключается риск поломки двигателя, что связано с подгоранием контактов или залипанием щёток.

Здесь вам понадобится выполнить ремонт моторчика, что подразумевает полноценную замену вышедших из строя частей и тщательную очистку от загрязнений. А также необходимо посмотреть на состояние проводов, идущих к мотору и колодкам. На следующем этапе придётся провести полную диагностику предохранителя из биметалла.

Его тщательно очищают от загрязнений, а если это невозможно, заменяют новый. Если ситуация не поменялась, обратите внимание на целостность обмотки якоря моторчика. При отсутствии цепи необходимо заменить якорь или всю конструкцию.

Ещё одна ситуация выглядит совершенно другим образом. В таком случае предохранитель из биметалла может работать, но двигатель даже не запускается. Перед началом каких-нибудь действий следует убедиться в целостности рычагов. Очень часто они выходят из строя из-за деформации или примерзания щёток к поверхности лобового стекла.

По-особому сложным бывает ремонт в тех случаях, где происходит короткое замыкание в якорной цепи. Здесь необходимо определиться с одним из двух решений: заменить якорь или редуктор.

Бывают случаи, что моторчик перестаёт функционировать в режиме прерывистой работы. Чаще всего, проблему объясняют какие-нибудь неполадки с реле или переключателем. Оба варианта подразумевают замену неисправного узла.

Если остановка стеклоочистителей, работающих в прерывистом режиме, по-прежнему не происходит, скорее всего речь идёт о поломке концевого выключателя или реле. В первом варианте пружинная пластинка попросту не дожимается кулачком шестерни редуктора. Чтобы решить проблему, её нужно слегка подогнуть.

Демонтаж устройства

В редких случаях моторчик переднего или заднего стеклоочистителя перестаёт работать по причине какого-нибудь заводского дефекта. Проблема встречается крайне редко, однако, если вы стали её жертвой, ничего не остаётся, как начинать особый ремонт.

Чтобы выполнить процедуру успешно, проведите полный демонтаж. Не секрет, что такой процесс довольно хлопотный и длительный. В особенности, если приходится ремонтировать деталь от старых автомобилей, таких как, «Таврия», «КАМАЗ», «Приора» и так далее. В этом случае придётся использовать несколько отдельных этапов, включая откручивание гаек, выполняющих роль крепежа для рычагов.

В дальнейшем можно приступать к снятию самих рычагов с конусных шлицев привода. Если на этом этапе у вас возникают какие-нибудь трудности, шлицы можно обработать проникающей смазкой. Далее, проводится демонтаж приводов рычага, путём откручивания гаек, а также снятие резиновых прокладок и пластмассовых втулок.

В жгуте колодка проводов отсоединяется и вытягивается при использовании приподнятого края уплотнителя, через специальную прорезь в перегородке моторного отсека. Следующее действие заключается в изъятии стеклоочистителя.

Теперь придётся открутить шайбу со снятого прибора и демонтировать пружинный фиксатор. А также не обойтись без отсоединения тяги. В итоге вам останется провести демонтаж трёх болтов и достать двигатель. После полноценного визуального осмотра, начинайте заменять любые неисправные детали.

Если же это не даёт никаких результатов, единственным выходом из ситуации станет покупка нового моторчика. Если же проблема устранена, сборку системы очистки стёкол необходимо выполнить в обратном порядке.

Особенности замены и схема

Если после тщательной диагностики вам удалось определить неисправность моторчика, задумайтесь о замене вышедшего из строя узла. На этом этапе отсутствуют какие-нибудь особые сложности, поэтому даже неопытный новичок с лёгкостью решит вопрос.

Правда вы должны понимать, что особенности процедуры бывают разными в зависимости от модели того или иного транспортного средства.

Поэтому перед тем как выполнить серию каких-нибудь действий обратите внимание на технические особенности системы, ознакомьтесь с сервисным руководством к авто.

1. Первым делом вы должны провести откручивание гаек, фиксирующих рычаг щёток. Здесь не помешает помощь гаечного ключа. Затем демонтируйте их из места монтажа. При возникновении сложностей используйте проникающую смазку.
2. Затем необходимо снять приводы рычага, выкрутив гайки их фиксации.
3. На следующем этапе остаётся отключить разъём с проводами в жгуте, приподнять одну часть уплотнителя через образовавшее отверстие.
4. В результате остаётся выполнить демонтаж самого стеклоочистителя. Затем следует снять шайбу и пружинное крепление. После успешной реализации таких целей, остаётся отсоединить тяну, выкрутить три винта и извлечь моторчик. Ремонт узла характеризуется особой простотой и скоростью выполнения.
