Панель ВАЗ 2110, снятие установка торпедо, шумоизоляция панели ВАЗ 2110

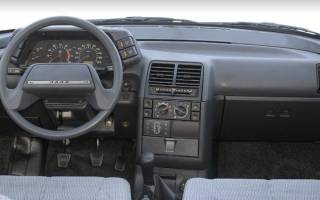

Панель ВАЗ 2110 или торпедо “десятки” стало новым словом в дизайне интерьеров автомобилей Lada. Несмотря на интересную форму и эргономичный вид, панель 2110 со временем начинает издавать массу лишних звуков при движении автомобиля. Особенно это заметно на машинах с большим пробегом. Поэтому очень часто торпеду “десятки” полностью разбирают, что бы провести тотальную шумоизоляцию и устранить скрипы.

Сразу скажем, что разобрать панель ВАЗ 2110 в принципе не сложно, но это очень трудоемкая работа, требующая времени и внимания. Дело в том, что для снятия панели придется полностью открутить рулевое колесо и отсоединить массу электрических колодок. Что бы не испортить электрику перед разборкой торпедо ВАЗ 2110 обязательно отсоедините аккумуляторную батарею (АКБ). Вот так панель “десятки” выглядит схематично.

На этом рисунке подробно, в мельчайших деталях, показан весь крепеж панели ВАЗ 2110.

• 1 – панель
• 2 – боковое сопло вентиляции и отопления салона
• 3 – накладка панели приборов
• 4 – винты крепления накладки
• 5 – винты крепления панели
• 6 – коробка
• 7 – накладка консоли
• 8 – крышка
• 9 – щиток панели приборов
• 10 – крышка монтажного блока

Если снять панель полностью, то должно остаться только это, смотрим фото –

Красными стрелками указаны места креплений гаек и винтовых шурупов, а две большие белые стрелки указывают на специальные установочные штыри. При установке панели она должна быть установлена именно на них, они служат для центрирования торпедо относительно кузова.

Снятие установка панели ВАЗ 2110

Далее пошаговая инструкция по снятию торпедо “десятки”.

• Отсоединяем аккумуляторную батарею
• Снимаем рулевое колесо и подрулевые переключатели
• Обязательно снимаем верхнюю облицовку туннеля пола
• Снимаем бардачок и отвинчиваем винты крепления
• Снимаем ручку гидрокорректора фар потянув на себя
• Откручиваем гайку гидрокорректора и вынимаем его
• Снимаем верхние боковые дефлекторы воздуховодов поддев их отверткой
• Под дефлекторами обнаруживаем гайки крепления панели, откручиваем их
• Откручиваем винты снизу торпедо, рядом с рычагом открытия капота, у монтажного блока, в нише вещевого ящика и т.д.
• Теперь можно снимать уплотнители дверных проемов, снимаем накладки закрывающие передние стойки кузова
• Отсоединяем колодки электропроводки
• Можно снимать панель удерживая рычажок регулировки положения рулевой колонки, в нужном положении

Полностью открученная панель ВАЗ 2110 держится на двух направляющих штырях, (смотри на фото выше) на них указывают белые стрелки. Сборку панели проводим в обратном порядке.

Шумоизоляция панели ВАЗ 2110

Для шумоизоляции торпедо “десятки” в основном используют битопласт, моделин, герметик и даже монтажную пену.
Битопластом и моделином оклеивают пластиковые панели на разобранной торпеде, что устраняет скрипы и улучшает шумоизоляцию. Примерно вот так ка на фото далее –

Битопласт приклеивают на специальный клей, при установке на место в нужных местах этот материал, где нужно ужимается. Оклеивать рекомендуется панель естественно с внутренней стороны.

Некоторые умельцы превращают переднюю панель в неприступную крепость для вибраций и скрипов используя обычную монтажную пену. Однако использовать такой радикальный способ без некоторого опыта не рекомендуется. В итоге из под торпеды торчит вот это –

Кроме шумоизоляции панели ВАЗ 2110 необходимо провести подобную процедуру с полом, крышей, дверьми. Такая комплексная шумоизоляция обеспечит максимальный акустический комфорт в салоне.

В заключении хотелось бы сказать, что панелей устанавливаемых на “десятку” две, старого и нового образца. Фото старой версии можно найти в начале нашей статьи. Фотография новой версии панели прилагается далее.

Самое интересное, что панель нового образца или европанель на “десятку” можно поставить взамен панели старого образца. В принципе они взаимозаменяемы, однако стоит учитывать, что вместе с установкой новой панели придется ставить и новый щиток приборов в сборе, другой блок САУО (система автоматического управления отоплением салона) и добавить электропривод заслонки отопителя. Сами места крепления панели старого и нового образца совпадают, так что с монтажом проблем не возникает.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Как снять панель приборов, тюнинг, доработки

Снятие панели приборов на автомобилях ВАЗ 2110, 2111 и 2112 — дело не из простых. Но в то же время, выполнить данный ремонт возможно и своими руками, имея под рукой необходимый инструмент, а также четкую инструкцию. Касаемо плана действий, в Интернете не так много детальных руководств по снятию и установке панели приборов, и все это связано с тем, что процедура имеет ряд сложностей и тонкостей, о которых не каждый может вспомнить при написании такой статьи.

Впрочем, я постараюсь сделать материал, который хоть на 90% поможет дать общую картину и основные моменты, которые стоит учитывать при снятии панели на ВАЗ 2110-2112. Для выполнения ремонта понадобится следующий инструмент:

1. Отвертка с крестообразным лезвием, как короткая, так и длинная
2. Головка на 10 мм, желательно глубокая
3. Трещоточная рукоятка или вороток
4. Кусачки или острый нож
5. Фонарик при необходимости

Снятие и установка панели приборов на ВАЗ 2110, 2111 и 2112

Прежде чем приступать к выполнению данного ремонта, необходимо сделать следующее:

После этого можно приступать к дальнейшим действиям. Сразу же извлекаем и снимаем все элементы панели, такие как: штатные часы, блок управления отопителем, блок индикации, а также центральный дефлектор, и не забываем про кнопки с магнитолой. В результате, получаем примерно следующую картину:

Далее, при помощи отвертки поддеваем и извлекаем заглушки по верхним углам крепления панели приборов. На деле это выглядит следующим образом.

С другой стороны делаем аналогично, после чего при помощи головки и удлинителя откручиваем гайки крепления панели приборов в верхней части.

Теперь переходим к остальным местам крепления. Снизу, в левой и правой части панели — по углам, также есть по одному винту которые необходимо открутить. Первый показан ниже.

Второй же находится в правой части панели в том же самом месте — снизу в углу. Также, сразу отворачиваем саморез, которым крепится диагностическая колодка:

Теперь переходим к боковым местам креплений каркаса, которые находятся по центру с каждой из сторон — ниже на фото показана левая сторона:

Справа будет все аналогично. Далее переходим к внутренним креплениям каркаса, которые находятся в следующих местах. Первый — под монтажным блоком предохранителей, чтобы добраться — откидываем крышку и заглядываем внутрь панели:

Второй же справа — виден при открытой крышке вещевого ящика (бардачка):

Разумеется, монтажный блок придется также снять, чтобы он остался нетронутым с подпанельной проводкой.

Продеваем его внутрь при отведенной назад панели приборов, также придется отрезать некоторые хомуты крепления проводки, к примеру, в этом месте, которое показано на фото:

Теперь пробуем снимать панель ВАЗ 2110, отводя ее в сторону с обеих сторон, равномерно, без особых усилий и резких движений.

На фото выше видно, что трубки гидрокорректора фар обрезаны, так как в моем случае они были просто не нужны. Если же вам их необходимо сохранить, все делаем аккуратно и снимаем их, вытащив блок управления из панели приборов. Далее окончательно снимаем панель, разумеется, предварительно отсоединив все провода, которые будут препятствовать этому.

Установка происходит в обратной последовательности, подключая все провода и разъемы на свои места, блоки и переключатели, а также остальные элементы, которые были сняты в результате этой процедуры.

Установка Европанели вместо обычной на ВАЗ 2110, 2111 и 2112

Многие владельцы, которые уже давно являются владельцами ВАЗ 2110, хотели бы сменить скучную панель на более современную. В таком случае можно установить панель нового образца с автомобилей, выпускаемых после 2006 г.в., или же с версий «Богдан», которые являются аналогами десятого семейства, разве что украинской сборки.

При подобных переделках в основном менять ничего не придется, но стоит учесть, что в таком случае необходимо купить европанель в полной комплектации:

• каркас панели приборов в сборе с накладкой
• щиток (комбинация) приборов
• кнопки и выключатели
• дефлекторы отопителя
• блок управления отопителем нового образца
• подпанельная электропроводка
• рулевое колесо, кожух и переключатели

Только в таком случае все становится без особых проблем с минимальными трудозатратами.

Установка панели приборов от Приоры на ВАЗ 2110-2112

Существует еще один метод доработки и тюнинга панели приборов, который заключается в замене торпеды от Приоры — ВАЗ 2170. Конечно, внешний вид будет намного интереснее, чем даже европанель, но подключение и установка требуют очень многих вложений, как финансовых, так и физических. Основная проблема этой доработки состоит в том, что разъемы подпанельной проводки Приоры и подкапотной ВАЗ 2110, которые разумеется нужно стыковать, разные, и разъемы просто не подходят друг к другу.

В таком случае есть два пути:

1. Полностью взять всю проводку от Приоры, включая подкапотный жгут, салонный, блок управления стеклоподъемниками, блок комфорта и т.д.
2. Стыковать совершенно два разных типа проводки вручную, обрезая разъемы и изолируя чуть ли не каждый провод.

Каждый для себя сам решает, стоит ли игра свеч, а именно стоит ли полученный результат тех денег и времени, которые уйдут на все эти доработки и переделывания. Взять даже цену Европанели, за нее придется отдать до 20 000 руб. новую или от 8000 за б/у, уже получается накладно. Что же по поводу панели от Приоры, то здесь все будет еще дороже — одна только панель в сборе может обойтись 25000 р. новая и от 10 000 руб. б/у. на авторазборке.

Тюнинг ВАЗ 2109

Панельное устройство приборов – это неотъемлемая часть любого автомобиля. Благодаря ему автомобилист может быстро сориентироваться на дороге.

Приборы на панели указывают на важные характеристики движения авто, от чего зависит безопасность водителя и его комфорт за рулём.

Приборы должны иметь хорошую подсветку

Немаловажную роль играет внешний вид панели, поскольку она всё время находится перед водителем. За ней необходим постоянный уход вне зависимости от того, новый автомобиль или нет.

Стандартная приборная панель ВАЗ 2110 довольно проста и лаконична, однако большинство автовладельцев предпочитают нечто ультрасовременное и привлекательное. Единственный способ решить данную ситуацию – заменить панель приборов. Для этого необходимо найти такое устройство, которое есть возможность установить самостоятельно, не используя специальные инструменты.

Главные средства, которые должны быть под рукой во время замены панели – это:

• пассатижи;
• крестовая отвёртка;
• внимание, терпение и умелые руки.

Следует отметить, что выбор приборных панелей для ВАЗ 2110 достаточно широк. По ценовому фактору каждый также может найти подходящий вариант. Даже современные панельные устройства с цифровыми приборами можно приобрести по приемлемым ценам. Купить данное устройство вполне возможно на рынке авто запчастей, в интернет-магазинах, а также вполне вероятно найти неплохой вариант на досках объявлений.

Модернизация не займёт много времени

Процесс модернизации панельного устройства не занимает слишком много времени. Всё, что требуется сделать – это демонтаж и его установка. Прежде чем начать модернизацию, устройство следует снять. Основные этапы указаны в руководстве по ремонту и эксплуатации авто.

Яркое разнообразие цветов

Современные тенденции моды относительно замены панельного устройства набирают популярность. Практически в каждом авто установлена неоновая подсветка или внутренняя светодиодная иллюминация. Следует отметить, такие нововведения являются недешёвым удовольствием и доступны не каждому.

Что касается замены заводской подсветки на разноцветный вариант, то здесь явных преград не имеется и осуществить это возможно своими руками.Первое, с чего нужно начать – разобрать панель приборов. Затем снимем защитное стекло и стрелки. После этого необходимо удалить слой краски с тыльной стороны подложки, который служит светофильтром и обеспечивает цветовое оформление цифр приборов. Отлично для этого подойдёт ацетон или любая другая жидкость, содержащая спирт.

Замену подсветки можно произвести своими руками

Далее уделим внимание цвету подсветки. Начнём с одометра. Прежде всего необходимо демонтировать экран прибора и затем снять плёнку и лампочку подсветки. Её можно заменить универсальным светодиодом, меняющим цвета. Крепим его к патрону стандартной лампочки и затем крепим обратно экран одометра.

Чтобы приступить к полноценной замене подсветки, необходимо подвести светодиоды к каркасу приборной панели.

Их можно приобрести в наборе со специальным переключателем цветов.

Теперь осталось лишь установить световые элементы на место и подключить к штатным контактам подсветки панельного устройства.

Следующий этап заключается в том, чтобы стрелки также имели разноцветную подсветку. В данном случае требуется с них снять краску и затем покрыть обыкновенным белым лаком для ногтей. Этот цвет лучше передаёт цветовую насыщенность светодиодов.

На завершающем этапе необходимо закрепить переключатель цветов светоизлучающих диодов, лучше всего в правой нижней области панельного устройства. В конце осталось установить всё на свои места. Сначала монтируется подложка, а затем стрелки и защитное стекло.

Подсветка кнопок панели ВАЗ 2110

Во время модернизации панельного устройства ВАЗ 2110 помимо подсветки приборов можно придать изысканный вид кнопкам панели. Для примера рассмотрим вариант установки подсветки для кнопки, предназначенной для переключения задней противотуманной фары. Для этого нам необходимо её вынуть и разобрать. Имея доступ к лампе накаливания, её необходимо достать и полностью снять с помощью пинцета. Далее всё зависит от фантазии. Например, можно установить светодиодную лампу абсолютно любого цвета.

Для её установки важно знать, что контакт № 6 – это плюс, а № 7 – с минусом. Полярность указана на задней стороне корпуса кнопки.

Теперь вставим колодку с проводами и проверим работу подсветки. В случае если всё работает исправно, можем переходить к этапу сборки.

Подсвеченные кнопки выглядят более изыскано

Установка твиттеров в панель приборов ВАЗ 2110

Прекрасным дополнением на панельном устройстве будет твиттер (высокочастотный динамик). Во время его установки главная проблема, которая может возникнуть, связана со сверлением отверстий, поскольку ветровое стекло не позволяет это делать под прямым углом. Учитывая, что под пластмассовой оболочкой расположена прочная металлическая пластина, без дрели в данном случае не обойтись. Потому заранее необходимо подготовить бумажный шаблон или трафарет. Теперь берём дрель и просверлим в размеченной области. Неровные края отверстий исправим, применяя специальную насадку для дрели.

Важно учитывать, что отверстие проделывать необходимо на достаточном расстоянии от приборов панели. Также важно отметить, что под металлической пластиной имеются провода и кронштейны.

Устанавливаем твиттер, он должен плотно пройти в полученное отверстие. В том случае, если оно немного больше, свободную область можно уплотнить с помощью герметика. Провода от устанавливаемого устройства закрепим по краям воздуховода. Такой элемент акустической системы обеспечит качественное и полное звучание.

Стильная и современная накладка

Зачастую стандартная панель быстро надоедает. Потому многие автовладельцы решаются приобрести новое панельное устройство. Однако такой вариант является довольно затратным. Прекрасной альтернативой является экономичный вариант тюнинга панели своими руками посредством приобретения накладки.

В специализированных интернет магазинах имеется большой выбор накладок, среди которых можно найти подходящий вариант по вполне приемлемым ценам.

Стильная накладка без особых затрат освежит панель приборов

Шумоизоляция панели ВАЗ 2110

Каждый владелец ВАЗ 2110 знаком с такой проблемой, как скрип панельного устройства во время движения авто. Единственным выходом в данной ситуации является шумоизоляция.

Для того чтобы начать процесс модернизации панели, её необходимо разобрать на три части, которые крепятся друг к другу посредством крепёжных болтов.

В качестве «антискрипа» можно использовать моделин, а материалом-шумопоглотителем будет служить битопласт.

В тех областях, где соприкасаются части панели, понадобится моделин, им необходимо закрыть все отверстия от болтов для сокращения потерь потока воздуха печки. Тыльную сторону торпеды обклеим битопластом.

Нередко скрипам подвержен чёрный ящик с предохранителем и бардачок. В данном случае под бока ящика, а также те области, где он близко контактирует с панелью, поместим моделин, а на дне бардачка – битопласт. Главное преимущество битопласта заключается в том, что он отлично уминается, потому при обратной установке панели проблем возникнуть не должно.

Благодаря таким нехитрым действиям можно легко устранить все надоедливые шумы и скрипы в салоне и обеспечить тишину в авто.

Тюнинг приборной панели ВАЗ 2110 – простые способы

История автомобилей серии ВАЗ 2110 очень длинная, и хотя внутренний и внешний дизайн машины уже несколько отстаёт от современных образцов автопрома, эти недостатки можно компенсировать хорошим тюнингом.

1 Подбираем варианты новой панели приборов на «десятку»

Каждый владелец отечественных автомобилей ВАЗ хочет, чтобы его легковая машина, несмотря на годы и стандартный дизайн, выглядела не хуже новых образцов, оформленных в духе последних модных тенденций. И если уж делать на “десятке” современное оформление, то начинать лучше с тюнинга приборной панели.

Существует несколько вариантов изменения этого элемента салона автомобиля. Тюнинг приборной панели ВАЗ 2110 можно сделать своими руками. Для этого не потребуется много средств и времени. Однако, необходимо хотя бы минимальное умение обращаться с техникой и электроприборами. Гораздо проще установить уже готовую приборную панель на свой автомобиль.

На десятую модель ВАЗ отлично подойдёт панель приборов от её младшего брата – Приоры. Достаточно будет изменить крепления возле ЭБУ и заменить родную звукоизоляцию панели на “приоровскую”. Производя тюнинг таким образом, многие пользуются приборными панелями б/у, стоимость которых не превышает 300 долларов на авторазборе.

2 Европанели на ВАЗ 2110 – как заменить?

Если вас не устраивает модернизация панели своими руками и установка щитка приборов от Приоры, то можно попробовать воспользоваться европанелью. Данный элемент машины отлично оформлен и не создаёт при движении посторонних шумов и скрипов. Единственное, что создаст трудность при такой работе – это подбор нужных накладок, а вот устанавливать щиток будет намного проще, по сравнению с “приоровским”. В данном случае меняем только накладки, в то время как основа будет родная.

Все европанели делятся на три группы:

• Евро-1 – отличается от панели ВАЗ 2110 отсутствием верхней полки;
• Евро-2 – верхняя полочка представляет собой модернизированную накладку;
• Евро-3 – отсутствует верхняя полка. Хорошо подходит под панели новых серий ВАЗ.

Можно приобрести в автомагазине и эксклюзивные накладки, которые оригинально преобразят панель приборов и сделают её похожей на Nissan Primera. Подойдут для десятки и панели Каштан, устанавливаемые сверху евро-накладок.

Когда тюнинг требует демонтажа панели приборов для замены её на новую или для установки подсветки, делать это необходимо в следующем порядке:

• Отключаем аккумуляторные клеммы, опускаем руль в крайнее нижнее положение;
• Саморезы креплений панели аккуратно отвинчиваем;
• Ищем разъём слева и отключаем переключатель наружного освещения;
• Разгибаем крепления приборов (используем пассатижи);
• Снимаем панель приборов и отсоединяем все разъёмы.

Когда все необходимые манипуляции по модернизации панели будут завершены, сборку щитка осуществляют в обратном порядке. Не забудьте проверить работоспособность приборов. Одновременно со снятием торпеды рекомендуется произвести ревизию воздушных каналов и очистить их от пыли и грязи. При желании сразу можно сделать чип-тюнинг ВАЗ 2110.

3 Меняем подсветку панели приборов

Тюнинг панели приборов в большинстве случаев подразумевает под собой, прежде всего, изменение подсветки щитка. Наиболее распространена неоновая и светодиодная иллюминация. В продаже имеются готовые панели с современными лампами освещения и подсветки. Естественно, стоят они немало, и проще проделать тюнинг самостоятельно. Начинаем работу со снятия защитного стекла щитка.

Затем осторожно снимаем стрелки приборов, подложив под них плотный картон и используя отвёртку. Следующим этапом будет удаление подложки. Для чего просовываем лезвие ножа под подложку и аккуратно подрезаем герметик. Всё, теперь полностью разбираем панель и производит такую работу:

• С подложки удаляем светофильтр канцелярским ножом. Остатки краски снимаем ацетоном;
• Лампочку одометра меняем на многоцветный светодиод, который присоединяется к родному патрону лампы;
• Меняем все остальные лампы на светодиоды;
• Удаляем старую краску со стрелок и красим их белым лаком.

Заключительным этапом будет установка переключателя цветов светодиодов, который продаётся в автомагазинах. Находим для него удобное место и закрепляем. Собираем панель, начиная с подложки, закрепляя всё на герметик. Вот и всё, новая иллюминация панели приборов готова.

4 Как подсветить кнопки панели управления

Помимо приборов со стрелками, различные типы подсветки устанавливают и на кнопки управления. Для примера покажем, как оформить кнопку, включающую задний противотуманный фонарь. В первую очередь демонтируем переключатель. Для этого вынимаем подвижную часть кнопки из корпуса. Затем отвёрткой подцепляем защёлки и вынимаем внутреннюю часть переключателя.

Находим скобу чёрного цвета и, вынув её, разбираем весь механизм кнопки. Используя пинцет, достаём лампу подсветки. Переходим к удалению светофильтра. Его просто высверливаем.

Теперь вместо штатной лампы в электросхему помещаем светодиод выбранного цвета. Не забываем соблюдать нужную полярность электрической цепи. В конце такого тюнинга проверяем кнопку на работоспособность и собираем всю конструкцию в обратной последовательности. Подобным образом перебираем все кнопки панели управления. Различные цветовые решения тюнинга подсветки приборов и кнопок будут смотреться очень привлекательно и оригинально.

Таким образом, мы смогли с минимальными затратами и материальными ресурсами значительно усовершенствовать панель управления, создать креативный элемент салона с инновационными вариантами подсветки и изменённым внешним видом.
