Замена прокладок головки блока цилиндров (ГБЦ) на двигателе RP

Двигатель RP устанавливался на автомобили:

Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 – 1994
Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 – 1994

Volkswagen Golf 2 / Фольксваген Гольф 2 (191, 193) 1984 – 1988
Volkswagen Jetta 2 / Фольксваген Джетта 2 (165, 167) 1984 – 1988
Volkswagen Golf 2 / Фольксваген Гольф 2 (1G1) 1989 – 1992
Volkswagen Jetta 2 / Фольксваген Джетта 2 (1G2) 1989 – 1992

SEAT Toledo / Сеат Толедо (1L) 1991 – 1999

информация подходит для ремонта и других автомобилей.

Заготовленные комплектующие:

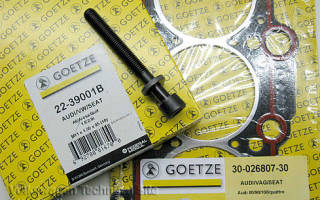

прокладка ГБЦ и комплект болтов

прокладка впускного коллектора и крепёж

прокладки выпускного коллектора и крепёж

крепёж опор РВ, сальник РВ, МСК, монтажный колпачёк

ваговский МСК (крупно)

Итак, немного фоток о том, как я делал. Подробно все процедуры прописаны в книгах, да и на сайте у нас есть, на vwts.ru. Отмечу лишь некоторые моменты, как мне кажется важными.
Съём головки с коллекторами занятие довольно простое и быстрое. Единственный “стопор” – снятие любимых скоб крепления приёмной трубы. При поднятии ГБЦ с блока, надо быть готовым к тому, что он тяжеловат (+коллекторы). Лучше в двоём, но делал как обычно один. До снятия с блока, с ГБЦ был снят РВ и ГК. Так удобней, проще стопорить шестерню РВ для откручивания. Так же было “сброшено” масло и антифриз. Сдёргиваем ГБЦ и изучаем блок цилиндров:

Вооружившись Г-образным шестигранником на “6” (длиной 19 см), откручиваем впускной коллектор. Болты подаются неохотно, особенно внутрение. Что наблюдаем после снятия:

Поражает, во что превратилось резиновое уплотнение (колечко), точнее его пропускная способность:

Наблюдаем раковины на посадочной плоскости ГБЦ:

Перед просмотром “жутиков” лучше уже начать поливать гайки выпускного коллектора WD-40 (или аналогичными средствами), чтобы начался процесс откисания. Вид на тарелки клапанов весьма “загадочен”, но этому будет объяснения (ИМХО) позже:

На самом деле выпускной коллектор, в моём случае, снялся гораздо проще чем впускной. Прикипевшие гайки выкрутились вместе со шпильками из ГБЦ очень легко. Даже не ожидал .
Перед рассухариванием подкладываем под клапана что-нибудь:

Обязательно вставляем в колодец ГК “стаканчик” изготовленный из пластиковой бутылки (бережёного Бог бережёт), наставляем длинную головку на тарелку клапана и легким ударом страгиваем прилипшую тарелку от сухариков:

Берём стандартный рассухариватель от ВАЗ 2108. Немного обтачиваем его рабочую часть по окружности (чтоб лучше заходила в колодец ГК), сверлим два отверстия (справа и слева от штатного в 10-15 мм.), так будет удобнее для работы. Переставляем рабочий упор в нужное отверстие (зависит от клапана) и рассухариваем:

Вид впускных клапанов приводит в очередной ужас:

Аналогичная гадось (кокс) присутствует в камере клапана:

Сняв все клапаны обнаружил, что во 2-м и 3-м цилиндре, на впускных клапанах нагара было меньше (почему. ). А вот 1-й и 4-й были очень “заросшие”, возможно по этому они пропускали меньшее количество смеси в цилиндр, и выпускные клапана в этих “горшках” были светлые. Моё предположение, если не прав – поправьте, критика приветствуется:

Для снятия МСК используем отечественный цанговый съёмник с обратным молотком:

Ещё ужастик – забитый коксом МСК (все такие были):

Ремонтируем эпоксидным адгезивом рытвины в плоскости ГБЦ под тройник и впускной коллектор. Глубина и размеры тоже впечатляют:

Перед вкручивание шпилек и болтов коллекторов, прогоняем резьбы метчиком:

После этого новые шпильки легко вкручиваются рукой до конца резьбы. Берём две гаечки от крепления крышек опор РВ (они нам больше не понадобятся, т.к. по технологии их требуется менять на новые), контрим на шпильке и доворачиваем окончательно (у меня получалось около 180*):

Кстати, шпильки с гайками выпускного коллектора вывернулись из ГБЦ именно этой трещёткой.
Наносим на шпильки немного антипригарной пасты, а прокладки со стороны коллектора мажем “по-жирнее”:

Гайки коллектора затягиваем в 3-4 приёма по спиральной схеме, начиная с любого внутреннего. Например: нижн2-верхн2-верхн3-нижн3-нижн1-верхн1-верхн4-нижн4. Коллектор установлен:

Готовим к установке впускной коллектор. На фото, для наглядности присутствует старое уплотнение:

При затягивании используем ту же схему спирали:

Много разговоров о болтах ГБЦ, ставить старые или новые. На фото новый в центре. Резьба вытянута выше места вкручивания в блок, т.е. с закруткой старых обратно проблем не будет, но я выбрал всё же новые болты:

Для затяжки болтов используем два ключа: динамометрический и простой вороток (чтоб не насиловать при доворотах первый). Кладём перед глазами схемку затяжки и руководствуясь моментами затяжки, без перекуров, тянем “голову”:

Для установки ГБЦ (особенно в одиночку), у дух старых болтов “смахиваем” шляпки, пропиливаем шлиц и вкручиваем в передние крайние отверстия блока. Два маленьких штырька-направляющих на блоке сзади не очень внушают доверия (особенно при прикрученных коллекторах). Укладываем новую прокладку и затягиваем ГБЦ:

Ещё момент, при установке крышки 1-й опоры РВ, желательно нанести на поверхности соприкосновения с опорой в передней части немного герметика:

Вот, примерно так это было.

Вечерок покатался, что заметил – на акселератор машинка стала чутче реагировать, как бы резвее на разгоне. Т.е. сейчас с пассажирами, как раньше “пустой”. Причиной этому считаю прочистку камер впускных клапанов и самих клапанов. Смеси стало “легче” поступать в цилиндры, в нужном объёме. Кокс отковыривался кусками размером с горошины. И это при том, что в январе и второй раз за две недели до разборки, я применял винсовскую жижу из “пивной” банки для очистки камер сгорания и клапанов. Правда, если приглядеться на фотке после снятия впускной коллектор внутри практически блестит. Перед установкой новых МСК проверил люфт клапанов в направляющих. У всех восьми составил от 0,6 до 0,7 мм., что ещё далеко до критического уровня. Клапана не притирал, вид контактных поверхностей меня к этому не сподвиг. Потраченных средств и времени не жалею,так как считаю, что простая замена МСК, без чистки клапанов и их камер дала бы гораздо меньший эффект.

Дополнение от: balivar

Два дня назад осуществил примерно то же самое, добавив еще замену поршневых колец.

По симптомам было: с весны стал поджигать масло (долил примерно литр на 10000), подтекал коллектор (то резиновое колечко), по дэцелу шел антифриз в первый цилиндр (белый налет на свече), ну и мотор прошел 350 тысч уже. Фоток не делал.

1. Мне было удобней снять коллекторы на двигателе, а потом снять голову без оных. Выпускной при этом остается висеть на приемной трубе, и нет гемора со скобами крепления трубы. При обратной установке пользовался зеркальцем для вкручивания 2 средних болтов крепления впускного коллектора.

2. МСК снимал пассатижами. “Выкручиваются” очень легко. Главное, не тянуть тупо вверх.

3. Гайки коллектора менял, шпильки — нет. Только прогнал все резьбы.

4. То, что достал поршни — не пожалел. В канавках было коксу будь здоров. Кроме того, в канавках маслосъемных колец были наглухо забиты отверстия для стока масла. Проковырял их 4-х гранным конусным шилом. С новыми кольцами идет заметно меньше дыма из маслозаливной горловины при работающем двигателе.

5. Поменял по ходу пьесы сальники коленвала, распреда и промвала

6. Так, для информации. Машина в России с 2003 года. Я первый хозяин после немца. Не знаю, что в нее заливали в Германии, но я все время ездил на Mobil1 Synthetic. Летом 5w-40, зимой 0w-40. Замена каждые 10ткм. Пробег по России — 175 ткм.

P.S. А отчет классный. Прежде чем лезть в свой мотор, изучил как и что. Прежде всего в плане эргономики. А то бывает напланируешь как и что делать, а потом куданить ключ не подлезает или деталь упирается и не снимается.

Если вы не нашли информацию по своему автомобилю – посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Порядок затяжки головки цилиндров двигателя МТЗ, повторная регулировка клапанов

Тракторные двигатели МТЗ оснащаются съемной головкой, которая устанавливается на блоке цилиндров и крепится болтами. От корректности установки деталей и соблюдения момента затяжки ГБЦ МТЗ зависит надежность работы силового агрегата. При прорыве выхлопных газов или охлаждающей жидкости снижается мощность, разрушаются компоненты поршневой группы и газораспределительного механизма мотора.

Важность правильной затяжки ГБЦ

Головка блока удерживается на картере болтами, которые равномерно распределяют усилие сжатия деталей, предотвращая разрушение прокладки раскаленными газами. Для обеспечения равномерности контакта предусмотрена затяжка болта динамометрическим ключом, резьбовые соединения закручиваются по схеме, заложенной разработчиком силового агрегата. Установленная между головкой и блоком прокладка при затяжке деформируется, обеспечивая герметичность линии стыка.

При превышении момента затяжки происходит деформация болта и резьбы, нарезанной в теле блока. Из-за растяжения стержня соединительной детали нарушается равномерность сопряжения плоскостей головки и блока, что приводит к пробою прокладки потоком газов. Аналогичная проблема возникает, если затянуть болты крепления головки цилиндров к блоку с недостаточным усилием.

Подготовка стягиваемой поверхности блока и головки

Монтаж головки на штатное место производится после частичного или капитального ремонта агрегатов и узлов мотора. Перед монтажом головки в блок устанавливаются новые гильзы, которые уплотняются специальными резиновыми кольцами, предотвращающими вытекание охлаждающей жидкости из рубашки. Установленная гильза выступает верхней кромкой над плоскостью блока. Поршни и гильзы подбираются по одной размерной группе, дополнительно производится взвешивание шатунов и поршней. Допустимая разница в весе не должна превышать 30 г.

Для соединения шатуна и поршня палец запрессовывают в поршень специальной оправкой, а затем фиксируют от продольного перемещения стопорными кольцами. Корректно подобранный палец не перемещается в посадочных гнездах под воздействием собственного веса.

Не допускается перекос пальца в отверстии подшипника шатуна, а также изгиб или конический износ цилиндрического элемента.

В пазы на теле поршня устанавливаются кольца, обеспечивающие компрессию и удаляющие следы масла с поверхности гильзы. В атмосферных моторах МТЗ использованы 3 компрессионных кольца, двигатели с наддувом оборудованы 2 кольцами, верхнее имеет покрытие из износоустойчивого сплава на основе хрома. Замки колец размещаются через 180°, обеспечивая повышение компрессии. При монтаже деталей требуется обращать внимание на метки, указывающие корректное расположение колец относительно днища поршня.

Перед установкой поршней требуется монтаж на штатное место коленчатого вала (если он демонтировался для шлифовки из замены). Затем устанавливают в гильзу цилиндра поршень с шатуном, после чего монтируются вкладыши и затягиваются крышки коренных и шатунных подшипников. Для проверки корректности сборки применяется прокручивание вала двигателя динамометрическим ключом.

Нормативное усилие не должно превышать 60 Н/м, при повышенном сопротивлении вращению необходимо найти причину неисправности.

Установка прокладки и ГБЦ на блок

Прокладка укладывается на верхнюю плоскость блока, предварительно протертую чистой ветошью. Предварительно рекомендуется проверить состояние совмещаемых плоскостей блока и головки металлической инструментальной линейкой. Не допускается коробление деталей, поскольку изогнутые поверхности не обеспечивают равномерного зажатия прокладки, которую пробьет поток выхлопных газов. Поврежденные плоскости шлифуются на специальном станке, для герметизации стыка применяется металлизированная прокладка с увеличенной толщиной материала.

Перед монтажом прокладки рекомендуется повторно проверить выступ верхнего бурта гильз цилиндров. На атмосферном дизеле допустимое значение лежит в диапазоне 0,065-0,165 мм, на версии с наддувом — 0,05-0,11 мм. Для равномерной установки гильз после замены требуется установить на блок корпус головки, который прижимается штатными ботами. Под головки крепежных элементов подкладываются металлические дистанционные гильзы длиной 100-105 мм, момент затяжки не превышает 10-15 Н/м.

При соединении деталей используется новая прокладка, применять использовавшуюся ранее пластину категорически запрещено. Деталь извлекается из целлофанового пакета, рекомендуется осмотреть поверхность детали и убедиться в отсутствии надрывов или вмятин. Для улучшения герметичности и облегчения снятия деталей при будущих ремонтах используется нанесение графитовой термостойкой пасты на обе стороны прокладки.

Затем поверх прокладки укладывается головка блока, в отверстия вставляются болты, которые затем затягиваются динамометрическим ключом. Для обеспечения качества соединения требуется использовать новые болты, поскольку старые детали деформируются при затяжке и в процессе работы дизеля. На резьбовую часть наносится тонкий слой моторного масла, болты заворачиваются в отверстия от руки.

Порядок затяжки ГБЦ и усилие затяжки

Крепежные болты затягиваются динамометрическим инструментом в соответствии со схемой, приведенной в технической документации. Алгоритм затягивания болтов головки идентичен для атмосферных моторов и агрегатов, оснащенных наддувом. Предварительно крепления закручиваются с усилием 70-90 Н/м, а затем проводится второй этап фиксации с моментом 170-190 Н/м (поэтапное закручивание применяется только для версии дизеля с турбокомпрессором). Между шагами выдерживается пауза 5-6 минут, необходимая для равномерной деформации прокладки.

Окончательная фиксация деталей производится усилием 190-210 Н/м (атмосферная модель) или 230-250 Н/м (версии с наддувом), прилагать большее усилие категорически запрещено.

Если хотя бы 1 крепежный элемент прокручивается в теле блока или произошел обрыв стержня (или срыв головки), то потребуется демонтировать головку и восстановить резьбу. Эксплуатация мотора с поврежденным элементом крепления головки не допускается.

Контрольная, повторная обтяжка ГБЦ

Контрольная протяжка производится после обкатки силового агрегата, регламентная проверка выполняется через 1000 часов работы дизеля. Для проведения работ потребуется снять верхний защитный кожух газораспределительного механизма и демонтировать валик с коромыслами. Проверка затяжки проводится по схеме, имеющейся в инструкции по эксплуатации. Для тестирования используется динамометрический ключ, прилагаемый момент составляет 190-210 Н/м.

После проведения протяжки требуется установить на штатные места снятые детали головки цилиндров, а затем проверить корректность установки зазора между бойком коромысла и торцом стержня клапана. Для атмосферных силовых агрегатов зазор для впускных и выпускных клапанов составляет 0,20-0,35 мм (на прогретом агрегате). При настройке холодного дизеля рекомендуется установить расстояние в пределах 0,20-0,25 мм. Моторы МТЗ, оборудованные компрессором, отличаются величиной зазоров (0,25 мм для впускного тракта и 0,45 мм для выпускного).

Регулировка клапанного механизма выполняется вращением винта (после отворачивания контрящей гайки) начиная с первого цилиндра (от шкива). Для корректной установки зазора поршень выставляется в положение верхней крайней точки (определяется по моменту перекрытия клапанов). После установки параметров в первом цилиндре требуется поочередно отрегулировать зазоры в оставшихся клапанах.

Схема обтяжки головки блока двс 4hj1

Пятицилиндровый бензиновый двигатель

Головку блока цилиндров снимать только на остывшем двигателе (температура помещения). Выхлопной и впускной коллекторы не снимаются

Головку блока цилиндров можно снять, не снимая двигателя.

Дефект прокладки головки блока цилиндров можно распознать по следующему одному или нескольким признакам:

– утечке охлаждающей жидкости (белые клубы выхлопных газов при теплом двигателе);

– охлаждающая жидкость в моторном масле (уровень масла не уменьшается, а увеличивается, серый цвет моторного масла, пузырьки пены на указателе уровня масла, масло жидкое);

– моторное масло в охлаждающей жидкости;

– сильному бурлению охлаждающей жидкости;

– отсутствию компрессии между двумя соседними цилиндрами.

1. Отсоединить провод “массы” (-) от аккумуляторной батареи.

При этом из памяти радиоприемника стираются код противоугонного устройства и настроенные радиостанции. Батарею отсоединять только при выключенном зажигании, в противном случае выйдет из строя прибор управления системой впрыска топлива.

2. Снять верхнюю часть впускного коллектора.

3. Снять все вакуумные шланги. Для облегчения сборки предварительно пометить их клейкой лентой.

4. Отсоединить тросик управления дроссельной заслонкой от штуцера дроссельной заслонки и упора.

5. Разъединить и отсоединить все провода.

6. Для облегчения сборки пометить провода клейкой лентой.

Кабельные зажимы открыть и если потребуется разрезать. Кабельные зажимы не снимать для того, чтобы при сборке можно было новые зажимы установить на старые места.

7. Снять свечные провода.

8. Снять крышку распределителя. Для этого открыть отверткой два пластинчатых зажима.

9. Снять бегунок распределителя.

10. Пометить клейкой лентой все топливопроводы и снять их.

11. Полностью слить охлаждающую жидкость.

12. Ослабить хомуты и снять все шланги охлаждающей жидкости с головки блока цилиндров.

13. Установить машину на подпорки.

14. Снять нижний кожух моторного отсека.

15. Отвинтить выхлопную трубу от выхлопного коллектора и кронштейна коробки передач. Опустить немного вниз систему отвода отработанных газов и подвесить на проволоку.

16. Снять верхний кожух зубчатого ремня.

17. Ослабить зубчатый ремень и снять сверху с распредвала.

18. Отвинтить крышку головки блока цилиндров.

19. Снять прокладку головки блока цилиндров.

Рис. Порядок затяжки болтов головки блока цилиндров

20. Ослабить на 1/2 оборота и затем вывинтить болты головки блока цилиндров в порядке обратном их нумерации от 12 к 1

21. Проверить отсоединение всех проводов и шлангов, идущих к головке блока цилиндров.

22. Снять головку блока цилиндров, предварительно вывинтив винты заднего кожуха зубчатого ремня и отогнув его в сторону.

23. Установить головку блока цилиндров на два деревянных бруса.

24. Снять прокладку головки блока цилиндров.

1. Перед установкой очистить подходящим шабером сопрягаемые поверхности головки блока цилиндров и блока цилиндров от остатков прокладки. Обратить внимание на то, чтобы грязь не попала в отверстия блока цилиндров. Закрыть отверстия ветошью.

2. Проверить отсутствие масла в отверстиях для винтов головки блока цилиндров, при необходимости масло удалить. Для этого ввести в отверстие чистую ветошь и собрать масло.

Оставшееся в отверстиях масло при затяжке болтов может стать причиной повреждения блока цилиндров.

3. Проверить головку блока цилиндров с на неплоскостность с помощью стальной линейки и лепесткового щупа, в различных местах. Неплоскостность не должна превышать 0,1 мм.

Если поверхности уплотнения головки блока цилиндров будут доводиться, то минимально допустимая высота головки не должна быть занижена.

4. Головка блока цилиндров с разрывами седел клапанов или колец седел клапанов, а также начало резьбовых заходов свечей зажигания могут эксплуатироваться и дальше без сокращения срока их службы и переборки, если ширина разрывов не превышает а = max 0,5 мм.

5. Прокладку головки блока цилиндров заменять всегда. Надпись “oben” должна указывать на головку блока цилиндров. Прокладку без герметика установить так, чтобы она не закрывала ни одного отверстия.

6. Для центровки головки блока цилиндров ввинтить в отверстия 9 и 10 болтов головки блока цилиндров направляющие пальцы V.A.G.-3070(стрелками указаны места установки пальцев).

Если под рукой нет пальцев, то изготовить направляющие штифты самому. Для этого спилить головки у старых болтов головки блока цилиндров и пропилить на их торце паз под отвертку.

7. Провернуть коленвал за ременный шкив так, чтобы все поршни находились примерно на равной высоте.

8. Установить головку блока цилиндров, обращая внимание при этом на направляющие штифты.

9. Установить оставшиеся 10 болтов с прокладочными шайбами и затянуть их от руки. Болты головки блока цилиндров заменять всегда.

10. Вывинтить направляющие штифты отверткой и ввинтить оставшиеся два болта с шайбами. Затянуть от руки.

Затяжку болтов головки блока цилиндров производить с большой осторожностью. Перед затяжкой необходимо проверить точность динамометрического ключа. Болты головки блока цилиндров затягиваются на холодном двигателе.

11. Болты головки блока цилиндров затягиваются динамометрическим ключом в последовательности от 1 до 12 в два приема: вначале с усилием 40 Нм, а затем– 60 Нм.

После этого производится дополнительная затяжка жестким ключом: 1/2 оборота (180°).

Допускается дополнительная затяжка 90° х 2 (за 2 раза по 90° каждый).

При затяжке болтов головки блока цилиндров оценивать угол поворота по расположению рукоятки ключа относительно двигателя: 1/4 оборота (90°) соответствует положению рукоятки поперек двигателя.

У бензиновых двигателей дозатяжка болтов головки блока цилиндров на теплом двигателе в рамках обслуживания или ремонта не допустима.

12. Установить зубчатый ремень.

При замене головки блока цилиндров с установленным распредвалом необходимо после установки головки смазать маслом поверхности контакта между тарельчатыми толкателями и рабочей поверхностью кулачков.

13. Установить крышку головки блока цилиндров с прокладкой и затянуть моментом 10 Н·м. Поврежденную прокладку заменить.

14. Установить выхлопную трубу на выхлопной коллектор.

15. Установить брызговик двигателя.

16. Снять машину с подпорок.

17. Надеть шланги охлаждающей жидкости и закрепить хомутами.

18. Подсоединить все электропровода согласно меткам клейкой лентой.

19. Установить бегунок распределителя. Движениями туда-сюда проверить надежность крепления.

20. Установить крышку распределителя и закрепить двумя пластинчатыми зажимами.

21. Надеть свечные провода в порядке работы цилиндров 1–2–4–5–3. Первый цилиндр находится у зубчатого ремня.

22. Подсоединить все топливопроводы и закрепить хомутами.

23. Подсоединить все вакуумные шланги согласно меткам клейкой лентой.

24. Подсоединить тросик управления дроссельной заслонкой к дроссельной заслонке и упору.

25. Надеть шланг подогрева на кожух передней выхлопной трубы и закрепить хомутом.

26. Установить впускной коллектор.

27. Подсоединить провод “массы ” (-) к аккумуляторной батарее. Ввести противоугонный код, запрограммировать радиостанции и установить точное время на часах.

Подсоединять аккумуляторную батарею только при выключенном зажигании, в противном случае блок управления системой впрыска топлива выйдет из строя.

28. Залить охлаждающую жидкость. Охлаждающую жидкость заменять всегда.

29. Проверить уровень масла в двигателе. Если прокладка головки блока цилиндров была дефектна, заменить масло и фильтр.

30. Прогреть двигатель до рабочей температуры, проверить уровень охлаждающей жидкости и герметичность шланговых соединений.

31. Проверить момент зажигания.

32. Проверить холостой ход и содержание СО.

33. Проверить компрессию.

5-цилиндровый дизельный двигатель

1. Снять вакуумный шланг усилителя тормозов на вакуумном насосе сбоку головки блока цилиндров.

2. Снять шланг охлаждающей жидкости с соединительного патрубка на головке блока цилиндров над корпусом термостата.

3. Снять тонкий шланг охлаждающей жидкости вблизи 1-го цилиндра (со стороны зубчатого ремня) над впускным коллектором.

4. Почистить средством холодной очистки соединения подающих трубопроводов насоса и форсунок, отвинтить их. Закрыть от загрязнения отверстия соответствующими колпачками.

Изгиб подающих трубопроводов не изменять.

5. Снять шланг возврата топлива с форсунки 5 цилиндра.

6. Снять свечи накала и форсунки.

7. Снять оба зубчатых ремня.

1. Доводка головки блока цилиндров дизельного двигателя недопустима.

2. При замене прокладки обращать внимание на обозначение и устанавливать новую прокладку такого же обозначения.

Обозначение прокладки головки блока цилиндров с отверстиями и насечками (стрелка) видно также и при установленной головке блока цилиндров. В зависимости от выступания поршней устанавливаются прокладки головки блока цилиндров различной толщины.

3. Прокладку головки блока цилиндров заменять всегда. При этом новая прокладка должна иметь такое же обозначение, что и старая. Только после установки новых поршней или части двигателя можно измерить новое выступание поршней и определить новую толщину прокладки.

Болты головки блока цилиндров заменять всегда.

4. Болты головки блока цилиндров дизельного двигателя затягиваются также, как и на бензиновом двигателе. Однако болты головки блока цилиндров дизельного двигателя дополнительно подтягиваются на теплом двигателе.

5. Установить свечи накала.

6. Установить форсунки.

7. Почистить соединения подающих трубопроводов средством холодной очистки. Затянуть накидные гайки моментом 25 Н·м.

8. Надеть шланг возврата топлива на форсунку 5 цилиндра.

9. Установить оба зубчатых ремня.

10. Надеть вакуумный шланг усилителя тормозов на вакуумный насос сбоку на головке блока цилиндров и закрепить хомутом.

11. Надеть тонкий шланг охлаждающей жидкости вблизи 1-го цилиндра над впускным коллектором и закрепить хомутом.

12. Надеть шланг охлаждающей жидкости на соединительный патрубок на головке блока цилиндров над корпусом термостата и закрепить хомутом.

13. Проверить начало подачи ТНВД.

Подтянуть болты головки блока цилиндров на теплом двигателе.

14. Прогреть двигатель, пока не включится вентилятор.

15. Снять крышку головки блока цилиндров.

16. Подтянуть все болты головки блока цилиндров в установленном порядке (см. рис. Порядок затяжки болтов головки блока цилиндров) жестким ключом без предварительного ослабления и за один прием на 1/4 оборота (90°).

Дальнейшая подтяжка болтов головки блока цилиндров после 1000 км пробега недопустима.

17. Установить крышку головки блока цилиндров.

Инструкция по затягиванию болтов головки блока цилиндров (ГБЦ)

Очередная затяжка ГБЦ должна осуществляться при каждом текущем ремонте или обслуживании силового агрегата (смена масла или расходников). Обязательно выполнение процедуры после вмешательства в конструкцию ДВС, и дополнительная обтяжка спустя 500-700 километров пробега. Больше лазить в механизм не рекомендуется и незачем.

После полной подтяжки, болты прочно сидят в гнездах и не раскручиваются при вибрации. В противном случае возможно появление протечек или прогорания прокладки ГБЦ, что чревато капитальным ремонтом.

Современные моторы, произведенные после 2010 года, не требуют периодической подтяжки шпилек по причине обновления устройства и механизма.

Усилие затяжки болтов головки блока цилиндров

Важным фактором является чистота выполнения операции. Перед ремонтом требуется уточнить на сколько закручиваний рассчитаны болты в конкретной модели двигателя. Некоторые автопроизводители делают элементы одноразовыми. Такое положение аргументируется риском повторного использования – болты могут попросту не выдержать второго приложения нагрузки.

Далее требуется перед установкой в обязательном порядке удалить из резьбовых каналов и самих винтов все загрязнения, смазку или пылевые остатки. В противном случае мусор может забить дно колодца, что не даст закрутить деталь полностью.

Таблица моментов затяжки резьбовых соединений

Среди самых распространенных автомобилей особенно выделяется следующая группа:

• КАМАЗ;
• 8 клапанная Деу Нексия;
• Лада Гранта;
• Хендай Акцент;
• Шевроле Нива;
• Hino Rainger;
• УАЗ Патриот;
• Тойота Рав-4.

Эти машины считаются самыми популярными гостями станций технического обслуживания, следовательно, логично составить список именно по силовым агрегатам машин.

Момент протяжки Н*м

Дэу Нексия 8 кл .

40-50 + доворот на 90°

Гранта все моторы

Порядок затяжки болтов ГБЦ

Стандартная схема затяжки начинается от центральных винтов к краям. Этому правилу требуется неуклонно придерживаться во избежание перекоса или растрескивания алюминиевой «головы мотора».

Обычно последовательность действий для четырехцилиндровой модели выглядит так:

К стандартным рядникам можно отнести следующие моторы:

Так как данные агрегаты являются аналогичными по конструкции, к ним применима общая система. К данной категории можно отнести и Лада Приора на 8/16 клапанов Чери Тигго, и ВАЗ 2108. Сомнения вызывают лишь японские моторы автомобилей Мазда, некоторые Тойоты, Хонда и Mitsubishi. Ввиду высокотехнологичной, сложной конструкции, последовательность действий может отличаться.

Как затянуть болты ГБЦ без динамометрического ключа

Цена на профессиональный инструмент, приемлемой точности доходит до 200$, что не по карману простому обывателю. Однако физика дает пользователям право на самостоятельное изготовление «подобия» данного инструмента за умеренную плату.

Для этого понадобится:

• стандартный ключ;
• рычаг (труба или другой предмет);
• рулетка или линейка;
• стандартные весы (кантер).

Чтобы затянуть болты без динамометрического ключа, необходимо вспомнить немного физики. Момент затяжки является приложенным усилием к метровому рычагу (кгс.м). Следовательно, требуется замерить длину ключа и разделить 1 на получившееся число. Далее результат умножается на момент затяжки и ответом будет необходимый показатель на весах.

Для примера можно смоделировать ситуацию:

• гайка с требуемым усилием 3 кгс*м;
• рожковый ключ длиной 25 см;
• весы с показателем до 20 кг.

Таким образом, если к ключу присоединить весы, тянуть за крючок требуется с силой 12 кг. Если необходимо закрутить болт с маркировкой в Ньютонах, при помощи стандартного соотношения вычисляется усилие и здесь.
