Если это касаемо про статью О.Браткова, то вопросы к нему. В ней вроде понятно описано, что происходит.

Привожу весь текст статьи:

Контроллеры Январь 7.2 и Bosch 7.9.7 имеют в своём 81-контактном разъёме отдельные выводы для масс датчиков, что снижает зависимость показаний датчиков друг от друга, повышает точность измерения и видимо необходимо для выполнения норм Евро-4. Однако некий умник на заводе-изготовителе жгута электропроводки лёгкой рукой объединил все массы датчиков одной обжимкой. Контроллеры Январь 5.1, Bosch 1.5.4 вообще-то так и работали, все массы датчиков приходили на одну клемму. Разница невелика. Однако “шаловливая” мысль конструкторов пошла дальше. Вот фотография электропроводки ВАЗ 2115. Рядом с разъёмом контроллера две обжимки проводов. Та, что справа – массы датчиков, экраны.… Было бы лучше, если каждый провод шёл бы на свою клемму, но пусть так и останется. Обжимка слева (хлорвиниловые трубки и изолента уже сняты) – силовая масса. В чём же главная ошибка отечественных производителей? Это провод, который соединяет эти обжимки. Помечен жёлтыми точками, сам провод просто коричневый. Его надо просто вырезать, обжимки пропаять (зря разбирали, что ли?), и замотать изолентой, то есть восстановить изоляцию.

Суть доработки в том, что массы датчиков должны приходить только на контроллер. То есть если снять разъём с контроллера, ни ДТ, ни ДПДЗ, ни ДМРВ, ни ДД на корпус (минус АБ) не “звонятся”. Надо снять разъём с контроллера и например ДТ, и проверить сопротивление между двигателем и проводом массы в разъёме. Оба провода “прозваниваем” на двигатель. Оба должны иметь большое или бесконечное сопротивление – обрыв. Если КЗ – снимаем изоленту рядом с контроллером, ищем указанную перемычку и удаляем её. После этого массы датчиков будут соединены с корпусом машины только при одетом разъёме контроллера!

Все провода имеют сопротивление, даже очень толстые. Вспоминаем закон дяди Ома. Чем больше сопротивление и чем больше ток, тем больше напряжение. Провода массы подчиняются всё тому же закону. Физика однако. При включении реле, форсунок, РХХ (ключи зажигания имеют отдельный толстый провод массы и в нашем процессе не участвуют) напряжение на массе самого контроллера меняется относительно массы автомобиля.

Видимо форсунки, РХХ работают постоянно и их вмешательство не учитывается. Однако ток через реле вентилятора идёт – не идёт относительно длительное время. При включении реле вентилятора напряжение на массе контроллера оказывается ещё выше, чем в точке соединения провода массы с кузовом, и если двигаться вдоль провода массы, постепенно уменьшается. Разность потенциалов есть всегда, просто она то больше, то меньше.

При правильной разводке проводов масс напряжение на общем проводе датчиков не меняется относительно массы самого контроллера и практически равно нулю. По крайней мере, из-за меньших токов датчиков колебания напряжения гораздо меньше. Изменение напряжения на массе контроллера относительно кузова автомобиля, минуса АКБ приводит к такому же изменению напряжения на массе датчиков и не оказывает влияния на их показания. И действительно – на всех машинах, где только пахнет электроникой, например на карбюраторной восьмёрке с электронным зажиганием, где датчик Холла стоит в трамблёре, к датчику идут три провода. Питание, сигнальный и масса от отдельной клеммы коммутатора зажигания.

Но вернёмся к нашему барану. Перемычка, внесённая на заводе, соединяет массу датчиков с проводом, идущим от контроллера на корпус машины, на котором меняется напряжение вследствие изменения тока, в частности, при включении реле вентилятора. В результате включения реле вентилятора напряжение на массе контроллера становится больше. Но, как мы помним, оно постепенно уменьшается, если двигаться вдоль провода. Точку на силовой массе, куда подключена злополучная перемычка, можно считать за “ноль”, поскольку оставшийся провод между обжимкой и кузовом машины в создании помех не участвует.

А дальше всё просто. Масса датчиков подключена к “нулю”. От этого “нуля” до массы самого контроллера включено сопротивление силового провода. Включилось реле – напряжение на массе контроллера стало больше, чем было. Увеличились соответственно относительно “нуля” и опорное напряжение АЦП. Однако масса датчиков осталась на месте, на “нуле”, и контроллер “увидит”, обработав показания АЦП, уменьшение напряжения от датчиков. Ну, ДМРВ, ДТ. ну уменьшилось, с кем не бывает. Там вон какой диапазон! Однако для ДПДЗ уменьшение напряжения закрытого состояния сведётся к запоминанию в ОЗУ контроллера этого самого “напряжения закрытого состояния”, то есть минимального напряжения от ДПДЗ. Вот мы и приехали

Реле выключилось, напряжение на массе самого контроллера уменьшилось, а напряжение массы датчиков вместе с их показаниями относительно массы самого контроллера увеличилась. Увеличилось напряжение от ДПДЗ при закрытой дроссельной заслонке, что соответствует её открытию. Короче говоря, обороты “зависли”.

Перенос силового провода вентилятора, дополнительные массы уменьшают напряжение ошибки, или создают противо-напряжение, компенсирующее напряжение ошибки, но не устраняют саму ошибку.

Где может находиться масса двигателя

Почти в 100% современных автомобилях, кузов используется как единый источник использования электроэнергии. Кузов автомобиля является как бы всеобщим проводом с отрицательным зарядом для всех потребителей электроэнергии. Именно поэтому кузов называется до боли знакомым всем термином «масса». А почему «до боли знакомым»? Да потому что, если где то контакт с массой либо плохо закреплён, либо окислился, начинается необъяснимое.

Возьмём первый попавшийся пример: больная тема первых и вторых самар – перемигивание фар жёлтый с красным и т.д. Данную ситуацию я уже разбирал в статье: почему не горят фары, где и сделал «массу», как основной причиной нестабильной работы. Но фары – это мелочь в сравнении с работой двигателя и электронной системы управления двигателем (эсуд). В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.

Масса аккумулятора

«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя).

На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.

Масса ЭСУД

У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.

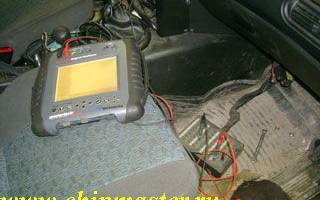

У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута. Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.

Масса торпеды (панели приборов)

В данном месте в связке находятся соединения торпедного жгута, схемы блока монтажного реле и предохранителей, заднего жгута. Данное соединение находится под креплением рулевого вала. Если данное соединение ненадёжно, то возможны отклонения показания панели приборов при включении потребителей энергии ( фары, поворотники и др.)

Масса электродвигателя отопителя

Данное соединения массы находится под панелью приборов на левой стороне корпуса отопителя.

В заключении стоит отметить, что абсолютно все шпильки заводского производства никак не обрабатываются помимо краски, поэтому со временем появляется коррозия, окисления, и начинаются просадки в напряжении.

Установка дополнительного массового провода ВАЗ 2114: секреты автоэлектрика

Для работы электрооборудования любого современного легкового автомобиля используется постоянное напряжение 12 Вольт. Схема питания двухпроводная – минусовой шиной является корпус кузова или двигателя, плюс подается с аккумулятора по проводам на различные устройства цепи. Если на минусе окисляется или отсутствует контакт, возможны различные проблемы в электрической схеме автомашины. У каждого авто есть основные места, где крепится масса. Чтобы решать проблемы с электрической частью, необходимо знать, где находятся основные минусовые точки на кузове и силовом агрегате. Еще минус часто называют общим проводом.

Масса крепится к кузову на ваз 2114

МАССА ВАЗ 2114

Ненадежная масса на ВАЗ 2114 или ее отсутствие приводит к различным неприятным сюрпризам. Например,вместо поворотного сигнала на заднем фонаре вдруг начинается перемигивание лампочек (так называемая новогодняя елка), или еле крутит стартер. Если знать, где находятся массы ВАЗ 2114, можно справиться со многими неурядицами в электрической части автомобиля.

Местонахождение общих (массовых) проводов

Основной массовый провод короткий и толстый – он идет с аккумулятора и крепится на шпильке гайкой в районе переднего левого лонжерона. Толщина его порядка 14-16 мм. Также с минусовой клеммы АКБ идет тонкий провод, который выполняет функцию подачи питания различным потребителям энергии. Слабый контакт на клемме ведет к быстрой разрядке аккумуляторной батареи.

Для электронной системы управления двигателем также необходим общий провод. Масса ЭБУ на ВАЗ 2114 может крепиться в двух разных местах в зависимости от модификации автомобиля:

• На версиях 2115 с мотором 1,5 л она берется с мотора (два болта М6 на задней заглушке распределительного вала).
• На ДВС 1,6 л, а также моторах 1,5 л с ЭБУ Bosch или «Январь» версии 7.2 она фиксируется болтом, привернутым к металлическому каркасу центральной консоли под приборной панелью.

Если общий провод электроники плохо контачит с кузовом автомобиля, то ЭСУД на ВАЗ 2114 может давать различные сбои.

Где находится масса панели приборов ВАЗ 2114? Для проводки панели приборов, жгута проводов багажного отсека и схемы блока предохранителей предусмотрена только одна общая массовая точка в салоне (модели 2108-09 и 2113-2114-2115),она находится под комбинацией приборов рядом с рулевой колонкой.

Для мотора отопителя также необходим минус. Он крепится к корпусу печки с водительской стороны в салоне.

Остается вопрос – где находится масса двигателя ВАЗ 2114. Массой как раз и считается место крепления основной минусовой клеммы аккумулятора к кузову.

ПРОБЛЕМЫ С МАССОВЫМИ ПРОВОДАМИ

Шпильки крепления общих проводов часто окрашиваются вместе с кузовом, и поэтому контакт на них не всегда надежный. К тому же их на заводе крепятся через гайку – сначала на шпильку наворачивается гайка, затем устанавливается минус, и только затем еще одной гайкой провода притягиваются к массе. Нижнюю гайку часто плохо затягивают, поэтому и возникают проблемы с электрикой.

Еще нередко массовые шпильки ржавеют,и целостность контакта нарушается.

Чтобы наладить хороший контакт с общим проводом,необходимо открутить верхнюю гайку, снять проводку со шпильки, подтянуть нижнюю гайку до конца и все установить на место.

Неплохо проложить между нижней гайкой и кузовом на шпильке корончатую шайбу. Шайба будет иметь надежный контакт с кузовом, и проблем с электричеством из-за плохой массы возникать не будет.

Корончатая гайка- хороший вариант для соединения

ДОПОЛНИТЕЛЬНЫЕ МАССОВЫЕ ПРОВОДА

Если масса двигателя с кузовом плохая то возникают проблемы:

1. Может слабо заряжаться аккумулятор;
2. Стартер плохо крутит при запуске двигателя, а может и вовсе не крутить,только будет щелкать втягивающее реле;
3. На полном потреблении мощности (включенные фары дальнего света, работающий моторчик печки и т. д.) может не хватать зарядки генератора.

Когда появляются симптомы плохой массы двигателя, выход из неприятного положения есть – в таком случае поможет дополнительная масса на двигатель.Установить дополнительный провод можно в разных вариантах, самое главное, чтобы он связывал надежно кузов автомобиля с силовым агрегатом. Например, один конец провода можно закрепить к шпильке верхней опоры амортизатора, а второй – к шпильке впускного коллектора ДВС. Важно, чтобы провод был большого сечения, желательно не меньше, чем у самой основной массы.

На новых машинах проблемы с массовыми проводами возникают нечасто. А вот на старых моделях кузовные шпильки ржавеют. Искать отсутствие массы не так просто, поэтому автовладельцы пользуются установкой дополнительных проводов. Так дополнительная масса на генератор помогает устранить утечку зарядки аккумулятора.

Дополнительный провод- это необходимость на б/у автомобилях

Плохая масса является причиной неустойчивой работы двигателя. К примеру, слабая масса с ЭБУ влияет на стабильность работы мотора на холостых оборотах. Происходит потеря напряжения в цепи, а при включении электрического вентилятора охлаждения двигателя холостые обороты заметно падают, порой вплоть до остановки ДВС. Поэтому контакт необходимо наладить и установить надежную массу. Решается проблема наВАЗ 2113-15 нового поколения также установкой дополнительного толстого массового провода (порядка 2,5 мм²) – он тянется от минусовой клеммы аккумулятора до металлического основания центральной консоли в салоне автомобиля

Ненадежный контакт общего провода панели приборов может влиять на показания датчиков, установленных на комбинации. В частности, при включении габаритов могут отклоняться стрелки указателей уровня топлива и температуры охлаждающей жидкости. Еще бывает, что тускло освещается комбинация приборов. За самим приборным щитком есть штатный болт крепления массы, возможно, крепление ослабло. Нужно снять щиток и подтянуть болт.

Установка дополнительного провода от «минуса» прикуривателя к металлическому остову центральной консоли порой также решает проблему, и приборы начинают показывать правильно.
