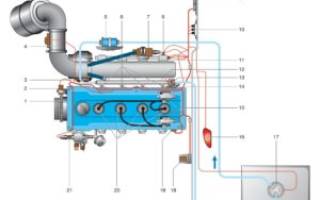

1 – шкив коленчатого вала (диск синхронизации); 2 – датчик синхронизации (датчик частоты вращения и положения коленчатого вала); 3 – датчик положения дроссельной заслонки; 4 – датчик массового расхода воздуха; 5 – топливный фильтр; 6 – форсунки; 7 – регулятор дополнительного воздуха (регулятор холостого хода); 8 – датчик температуры воздуха во впускном трубопроводе; 9 – электронный блок управления двигателем; 10 – блок реле системы управления двигателем; 11 – шпилька впускного трубопровода, к которой крепятся наконечники «массовых» проводов; 12 – топливная рампа; 13 – регулятор давления топлива; 14 – датчик детонации; 15 – катушки зажигания; 16 – сигнализатор системы управления двигателем; 17 – топливный модуль; 18 – колодка диагностического разъема; 19 – датчик фазы (датчик положения распределительного вала); 20 – наконечники высоковольтных проводов; 21 – датчик температуры охлаждающей жидкости.

Автомобиль с двигателем ЗМЗ-40522 оснащен электронной системой управления двигателем с распределенным впрыском топлива, которая:

• управляет электропитанием топливного насоса;
• управляет подачей топлива в каждый цилиндр;
• обеспечивает искру на свечах и корректирует угол опережения зажигания, гарантируя бездетонационную работу двигателя;
• управляет подачей воздуха в момент пуска, прогрева двигателя, на холостом ходу и в режиме торможения двигателем;
• управляет вентилятором радиатора системы охлаждения двигателем.

Система состоит из электронного блока управления, соединенного жгутом проводов с датчиками и исполнительными устройствами.

В систему управления входят следующие датчики:

• синхронизации (частоты вращения и положения коленчатого вала);
• фазы (положения распределительного вала);
• детонации;
• массового расхода воздуха (проходящего через воздушный фильтр);
• положения дроссельной заслонки;
• температуры охлаждающей жидкости;
• температуры воздуха во впускном трубопроводе.

Исполнительные устройства:

• форсунки;
• катушки зажигания;
• регулятор холостого хода;
• сигнализатор системы управления двигателем;
• реле топливного насоса;
• реле электромагнитной муфты вентилятора системы охлаждения.

С неисправным датчиком синхронизации двигатель работать не будет.

В случае выхода из строя датчиков положения дроссельной заслонки, массового расхода воздуха, фазы или детонации, система переходит на резервный режим работы, позволяющий автомобилю доехать своим ходом до места ремонта. О переходе на резервный режим система информирует водителя включением лампы сигнализатора системы управления двигателем.

Непродолжительная работа двигателя в таком режиме не может стать причиной выхода его из строя, однако пуск двигателя может быть затруднен, ухудшится приемистость автомобиля, возрастут расход топлива и токсичность отработавших газов.

Электронный блок управления двигателем.

Электронный блок управления двигателем — это специализированный компьютер, который принимает сигналы от датчиков и выдает управляющие команды на исполнительные элементы системы. На автомобиле с двигателем ЗМЗ-40522 установлен блок Микас 7.1 или Микас 7.2.

Его микропроцессор рассчитывает необходимые параметры сигналов для исполнительных устройств (на основе данных, полученных от датчиков) по программе, введенной в память блока управления (ПЗУ). Программа имеет функцию подстройки системы к различным условиям эксплуатации и нагрузкам на двигатель. Информация о настройках хранится в памяти (ОЗУ) блока системы управления двигателем. При отключении аккумуляторной батареи данная информация будет утеряна. Блок управления диагностирует цепи датчиков, а также проверяет исправность собственной схемы. При обнаружении неисправности блок включает лампу сигнализатора системы управления двигателем в комбинации приборов и записывает в память код неисправности.

Электронный блок управления установлен в моторном отсеке и закреплен на щитке передка болтами с отрывными головками.

Сигнализатор системы управления двигателем включается также при временных сбоях в работе одного из датчиков или при перегреве двигателя и гаснет сразу после того, как неисправность исчезнет.

Коды неисправностей системы управления двигателем.

При включении зажигания лампа сигнализатора загорается (на 0,5 с) и гаснет, если система самодиагностики не обнаружила неисправность. Тем самым проверяется исправность самой лампы сигнализатора.

Если система диагностики определит неисправность, то в зависимости от ее характера лампа может гореть (при включенном зажигании) либо постоянно, либо только при работающем двигателе.

И в первом, и во втором случаях необходимо провести диагностику системы управления двигателем.

Для перевода блока управления в режим вывода кодов неисправностей включаем зажигание и снимаем крышку колодки диагностического разъема, расположенного под капотом справа.

Перемычкой из медной проволоки соединяем выводы «10» и «12» колодки.

По количеству включений сигнализатора определяем коды неисправностей.

Сначала система диагностики выдаст три раза подряд код «12», свидетельствующий об исправности диагностической цепи, цепи управления и работоспособности системы диагностики.

Следующими будут отображаться коды обнаруженных неисправностей.

Код каждой неисправности будет повторен трижды. После показа всех зафиксированных кодов неисправностей цикл вывода информации повторится. Если в памяти блока нет кодов неисправностей, то появится только код «12».

Код обнаруженной неисправности хранится в памяти блока примерно 2 часа.

Для очистки памяти выключаем зажигание и отключаем аккумуляторную батарею на 15 с.

Во избежание повреждения электронного блока отключать аккумуляторную батарею следует только при выключенном зажигании.

При отключении батареи будут потеряны данные настроек, выработанные электронным блоком для адаптации системы управления двигателем к условиям эксплуатации.

После включения «массы» пустите двигатель и дайте ему поработать на холостом ходу (не касаясь педали «газа») не менее 1 мин с целью адаптации системы зажигания к двигателю. Чтобы адаптировать всю систему управления, нужно прогреть двигатель до рабочей температуры и проехать на автомобиле около 1 км с частичным открытием дроссельной заслонки и без резких ускорений.

Реле и предохранители системы управления.

Реле системы управления двигателем установлены в моторном отсеке.

1 – главное реле; 2 – реле электромагнитной муфты включения вентилятора системы охлаждения; 3 – реле топливного насоса; 4 – реле стартера.

К системе управления двигателем относятся три плавких предохранителя, расположенных в салоне в верхнем блоке.

Плавкие предохранители системы управления двигателем и защищаемые ими цепи.

1 – электронный блок системы управления двигателем; 2 – датчик концентрации кислорода (если установлен); 3 – электронный блок системы управления двигателем, топливный насос.

Устройство блока предохранителей Газели

Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита электроприборов автомобиля от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.

Так выглядит блок предохранителей газели

Однако при всех различиях, реализуемые базовые принципы защиты электрооборудования сохраняются во всех модификациях Газели.

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания.
При этом разделяются два основных контура электрической цепи, в том числе:

• основная плюсовая цепь, исключая световые приборы, генератор и стартер;
• плюсовая цепь генератора и световой контур.

В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

Электрические предохранители в электросети

Электрическая система подключения фар на Газели

Обозначения на реле монтажного блока Газели

Так выглядит старый блок предохранителей на Газели

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

1. Машины выпуска до 2003 года:
   • комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
   • управляющие реле установлены отдельно от монтажного блока;
   • подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
2. Модели 2003-2010 года выпуска:
   • устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
   • реле управления также расположены независимо от блока;
   • силовой предохраняющий модуль может быть различным:
     1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
     2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
2. Основные управляющие реле входят в состав блока.

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

Автомобили с дизельным двигателем

1. Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
2. Измененный подкапотный блок, в том числе защищаемые цепи:
   • система подогрева воздуха с защитой 125А;

Схематическое устройство системы подогрева воздуха в газели

Схема с размерами автомобильного предохранителя

Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Таким образом, блок предохранителей Газель является обязательным элементом защитного механизма электрооборудования автомобиля и реализован с учетом конструктивных особенностей конкретной модификации автомобиля.

Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

Почему бензонасос не качает бензин

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.

Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:

• плохо качает бензонасос и не создает нужного давления;
• бензонасос не качает при включении зажигания;

С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.

Признаки неисправностей бензонасоса

Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:

• автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
• насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;

Также отмечены случаи, когда перестает качать бензонасос прямо в движении. Двигатель в подобной ситуации начинает работать со сбоями и глохнет сразу после того, как израсходуются остатки бензина в топливной магистрали. Проблема может возникать как регулярно, так и периодически.

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания. Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

• неисправность регулятора давления топлива в рампе;
• поломку бензонасоса или заметное снижение его производительности по причине износа;
• сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

• выход из строя предохранителя бензонасоса;
• поломка реле бензонасоса;
• проблемы с «массой» бензонасоса;
• неисправность электромоторчика бензонасоса;
• окисление или залом контактов и клемм бензонасоса;
• неисправен сам бензонасос;

Проводка к бензонасосу

На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.

Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.

Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.

Электромоторчик бензонасоса

Если проверка давления в топливной рампе и внешней проводки на бензонасос дает положительные результаты, тогда следует проверить моторчик бензонасоса. Указанный электромотор отвечает за циркуляцию бензина внутри топливного насоса.

Во время проверки нужно учитывать, что сами клеммы на бензонасосе имеют свойство окисляться, в результате чего питание не подается и насос не качает. В таком случае моторчик рабочий, но клеммы нужно зачистить или перепаять.

Контакт массы топливного насоса

На проблемы с массой бензонасоса может указывать датчик уровня топлива, который работает некорректно. Масса может быть плохо закреплена, бензонасос в этом случае не качает топливо. Провод массы обычно находится под приборной панелью и идет по салону. Необходимо найти указанный провод, проверить и зачистить все контакты, затем надежно закрепить массу на бензонасосе.

Реле бензонасоса

Реле бензонасоса зачастую крепится рядом с массой бензонасоса, то есть под приборной панелью. Нормально работающее реле после включения зажигания за пару секунд позволяет насосу создать давление в системе и сразу же отключается.

В момент поворота ключа зажигания водитель слышит характерный щелчок (реле включилось), затем аналогичный щелчок укажет на отключение реле бензонасоса. Если таких щелчков не слышно, это указывает на неисправность реле или его контактов. Оптимальным решением будет заменить реле бензонасоса на новое или заведомо исправное устройство. Добавим, что стоимость запчасти вполне доступная.

Предохранитель бензонасоса

Во время диагностики обязательно следует проверить предохранитель бензонасоса. Указанный предохранитель на 15 А обычно располагается в блоке предохранителей в подкапотном пространстве и имеет маркировку FUEL PUMP, что в переводе и означает топливный насос.

Предохранитель бензонасоса нужно вытащить и осмотреть его контакт. Целостность контакта будет говорить о том, что устройство в норме. Поврежденный контакт укажет на то, что предохранитель бензонасоса перегорел. В этом случае нужно поставить новый предохранитель, который имеет очень невысокую стоимость (как и в ситуации с реле бензонасоса).

Другие причины неисправностей бензонасоса

Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения.

Напоследок добавим, что бензонасос в бензобаке погружается в бензин, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание.

Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Диагностика неисправностей, которые могут указывать на проблемы с бензонасосом. Самостоятельная проверка устройства, замер давления в топливной рампе.

Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.

Что делать, если машина стала хуже разгоняться, не набирает скорость, есть провалы при разгоне. Почему мотор не тянет, как найти причину снижения мощности.

Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка.

Проблема с питанием на бензонасос

Опции темы

Поиск по теме

Проблема с питанием на бензонасос

Всем доброго дня. У меня это день начался мягко говоря не очень. Вчера припарковал свой авто (Т-Авенсис, 2000 г.в., 4a-fe), всё было в порядке. Но утром к моему большому сожалению, авто отказался заводиться. Стартер крутит, но не схватывает. Просмотрел все предохранители. Снял бензонасос, подключил на прямую,он оказался рабочим. С помощью контрольной лампочки выяснил,что не поступает питание на бензонасос. В связи с этим вопрос: ПОЧЕМУ? В следствие какой причины это может быть? Инфы в инете при беглом поиске не нашел, прошу помочь добрым советом.

Ищи в проводах, ещё лучше прозвони что бы на верняка. Под капотом все предохранители посмотрел? Попробуй переставить на место предохранителя бензонасоса точно рабочий.

А в каком положении был ключ зажигания при проверке напряжения на насос? Бывало насос так, насос заглючил, его снял. подключил к АКБ и он работает, ставишь на место, работает, утром пришел заводить, не работает, ударишь по нему, заработает, короче внутри моторчика контакт то появляется, то исчезает, на замену!.

Последний раз редактировалось nik4051944; 10.10.2012 в 14:46 .

Предохранители все просмотрел. А какой именной предохранитель на бензонасос?

Делал следующее: отсоединил штекер от бензонасоса, подключил лампочку, включил зажигание, несколько раз крутнул стартер, лампочка не горит. Бензонасос снимал, подключал к АКБ – работает, давление кажется 4. Поставил на место, попобовал проводами с АКБ, тоже жужит. Воткнул штекер, соответственно не алё. Читал что есть ещё реле на бензонасос, но его поиски результата не дали.
Также думал, что глюкнула сигналка, сделал сброс на заводские настойки, результат опять нулевой. Возможно все таки реле, но как его найти?

“Вопрос на миллион” – когда насос подключали напрямую, машина заводилась?
Если нет, но не туда роете – комп не будет включать насос если например есть проблема с положением коленвала.
Если заводится – обычно виновата сигналка.

Caldina ET196`95 5E

Вообще, если двойная сплошная справа, это плохая примета. (с форумов)

Заводить при прямом подключении не пробовал, насос зажужал и я сразу отключил. Завтра попробую.

Была такая же беда,так и не понял,что случилось. перестал работать бензонасос,не заводится,я его поменял,сразу завелась.проехал ровно неделю на другом насосе(конечно же контрактный. )так как новый оригинал стоит рублей от 4 до 6. через неделю с утра опять не завелась))))поменял опять,с первого раза завелась,и опять на неделю,поменял опять уже 3-ий раз так и езжу на нём пока не разу не подводил. тоже грешил на электреку,но так ничего и не нашёл. было это примерно месяц назад.все бензонасосы которые снимал с машины были рабочие,напрямую через акум крутились. буду следить за темой,может и найдёшь причину,самому интересно. удачи!

Уже 2 раза таскал на СТО. Первый раз сказали что сделали, якобы не было контакта на компьютер. С СТО уехал сам, катался пол дня, вечером поставил всё ОК. Утром заводить и опять крутить крутит, но не схватывает. Утащил опять на СТО. Электрик опять что-то сделал и она завелась, что именно делал не сказал. Сегодня утром опять таже история, не завелась. мля. Электрик кстати говорил, что в трамблере если какой-то температурный датчик и возможно в связи с похолоданием он глючит, но что это за датчик я так и не понял. Может кто знает?
