Обозначение на панели приборов рено логан. Активация б.к.Диагностический режим приборной панели

На сегодняшний день каждая комплектация Renault Logan оснащается бортовым компьютером (БК).

Разница между этими версиями заключается в том, имеется ли кнопка переключения режимов БК на правом подрулевике. На самом деле наличие такой кнопки является не более чем маркетинговым ходом, привлекающим внимание покупателя к более дорогой комплектации.

Независимо от прошивки и комплектации любой Logan имеет диагностический режим. С его помощью можно узнать:

• версию прошивки БК данной модели авто;
• остаток топлива в бензобаке (в литрах);
• моментальный расход;
• выполнить диагностику элементов жидкокристаллического дисплея;
• проверить датчики на наличие ошибок.

Как перейти в диагностический режим

Для входа в режим диагностики БК следует поочерёдно выполнить такие действия:

• поместить ключ в замок зажигания;
• нажать и удерживать на панели приборов кнопку, отвечающую за сброс пробега (суточного);
• повернуть ключ, не отпуская кнопку;
• кнопку необходимо удерживать ещё пару секунд до появления на дисплее чисел;
• отпустить кнопку.

В этом режиме становится доступно четыре окна с различной информацией. Смена окон осуществляется нажатием на кнопку.

Подробнее о содержании доступных экранов

Первый экран содержит данные о версии прошивки БК Logan.

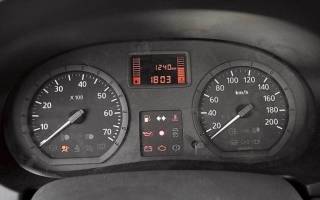

Указание на панели приборов Логана

Второй экран отображает одновременно все элементы ЖК-дисплея, а также показывает работоспособность каждого из них. В случае возникновения какой-либо неисправности не высветится соответствующий значок.

Следует отметить, что один из элементов табло часов отсутствует в принципе, так как он попросту не используется ни для двенадцати-, ни для двадцатичетырёхчасового обозначения времени.

Третий экран показывает, сколько бензина содержится в баке, причём в литрах. Если на нём виднеются одни прочерки, значит, неисправна электропроводка автомобиля.

Здесь также существует один нюанс: данный режим точно показывает оставшееся количество топлива лишь до 50 л, при больших значениях отображаться будет всё равно цифра 50.

Манипуляции для получения информации от БК Логана

Четвёртый экран отвечает за информирование о работоспособности датчиков, регулирующих уровень охлаждающей жидкости и уровень топлива, и о мгновенном расходе (эта функция доступна лишь при наличии бортового компьютера с прошивкой 6002). При отсутствии имеющихся и запомненных неисправностей на дисплее отображается «- – – – -». Существуют и другие обозначения:

• имеющиеся и записанные в памяти неисправности датчика, отвечающего за температуру охлаждающей жидкости, появляются на дисплее при разомкнутой цепи в виде «- – -TO», а при коротком замыкании – «- – -TC». Эти неисправности некритичны и на них можно не обращать внимания, если двигатель достаточно охлаждён;
• имеющиеся и записанные неисправности датчика, определяющего уровень топлива, при разомкнутой цепи представлены на экране в виде «-JO- -», а при коротком замыкании – «-JC- -»;
• имеющиеся и запомненные неисправности системы информирования по поводу расхода бензина при отсутствии сигнала, оповещающего о мгновенном расходе, отображаются на дисплее как «D- – – -».

В случае если имеющихся и запомненных неисправностей несколько, то они высвечиваются в одной строке. Чтобы удалить их из памяти и покинуть режим самодиагностики, следует зажать кнопку, расположенную на панели приборов, на несколько секунд.

Диагностический режим бортового компьютера есть на следующих моделях:

• Renault Logan
• Renault Sandero
• Renault Duster
• Lada Largus

С помощью данного режима можно:

• Узнать версию прошивки бортового компьютера Рено Логан/Дастер/Сандеро/Лада Ларгус
• Узнать остаток топлива в баке в литрах
• Узнать моментальный расход
• Продиагностировать элементы ЖК дисплея
• Проверить наличие ошибок в работе некоторых датчиках

Интересно, что бортовой компьютер (БК) есть в любой комплектации, просто в базовых версиях нет специальных кнопок.

Как войти в режим диагностики БК

Вставляем ключ в замок зажигания

Нажимаем и удерживаем кнопку сброса суточного пробега на щитке приборов

Не отпуская кнопку на щитке поворачиваем ключ включаем зажигание

Кнопку на щитке продолжаем удерживать несколько секунд до появления цифр на экране

Отпускаем кнопку и мы режиме диагностики, в нём начинают “дергаться” стрелка скорости и тахометра ()

Вы вошли в диагностический режим Рено Логан/Сандеро/Дастер/Ларгус

Доступно 5 режимов с информацией, чтобы перейти к следующему нажмите кнопку на щитке приборов.

Первый экран показывает версию прошивки бортового компьютера

На втором экране включаются абсолютно все элементы жк дисплея, обратите внимание на отсутствие одной “палки” в первой цифре слева – её нет у всех, не переживайте.

На третьем экране отображается остаток топлива в баке в литрах. В случае неисправности электропроводки на дисплее будут прочерки. Интересность данного режима в том, что он показывает количество топлива только до 50 литров, т.е. если у вас больше, то покажет 50.

Четвёртый экран показывает мгновенный расход. Данный режим имеется только при наличии прошивки 6002. В данном режиме компьютер показывает моментный расход даже на стоящем автомобиле. Если присутствует неисправность в цепи на дисплее будет прочерк.

Следующий экран доступен также при прошивке БК 6002. Показывает наличие неисправностей датчиков уровня охлаждающей жидкости, датчика уровня топлива и системы информирования о расходе топлива.

При отсутствии как имеющихся так и запомненных неисправностей на дисплее выводятся “- – – – -“.

– Запомненные и имеющиеся неисправности датчика температуры охлаждающей жидкости выводятся на дисплей в виде “- – -TO” при разомкнутой цепи или “- – -TC” при коротком замыкании. Неисправности датчика температуры охлаждающей жидкости не являются критическими; можно не обращать внимания на неисправность “TO”, если двигатель холодный.

– Запомненные и имеющиеся неисправности датчика уровня топлива выводятся на дисплей в виде “-JO- -” при разомкнутой цепи, “-JC- -” при коротком замыкании.

– Запомненные и имеющиеся неисправности системы информирования о расходе топлива выводятся на дисплей в виде “D- – – -” при отсутствии сигнала расхода топлива. Неисправности системы информирования о расходе топлива принимаются во внимания только, если автомобиль оснащен бортовым компьютером.

Все приведенные на странице “запомненные неисправности датчика” являются обнаруженными неисправностями, но которые больше не проявляются. При наличии нескольких запомненных или имеющихся неисправностей они показываются на одной и той же строке.

Для удаления из памяти запомненных неисправностей и выхода из режима самодиагностики следует нажать и удерживать штырек нажатым несколько секунд

Любая комплектация Рено Логана оснащена бортовым компьютером, разница состоит только в наличии кнопки переключения режимов на правом подрулевике. В комплектации «Престиж» компьютер заблокирован программными методами. По сути, это маркетинговый ход, направленный на то, чтобы покупатель отдал предпочтение более дорогой комплектации.

Приступая к самостоятельной активации бортового компьютера Рено Логан, нужно обладать значительными знаниями. Основная часть информации хранится на небольшой плате в приборной панели, с её помощью и осуществляется активация.

Подготовительные работы

Перед активацией необходимо узнать версию прошивки приборной панели. Сделать это можно, зажав кнопку суточного пробега и включив зажигание. Если появившиеся цифры заканчиваются на «01» и другие нечётные, то стоит урезанная версия прошивки, которой нужна активация.

Теперь нужно посетить радиомагазин и приобрести следующие детали:

• По четыре резистора на 50–100 ОМ и 18–30 кОм, мощность значения не имеет.
• Конденсатор на 47 микрофарад, мощностью 10 или 16 вольт.
• Любые диоды.
• Большой, на 25 контактов, LTP-порт от старых принтеров.

Для предварительной проверки программатора лучше приобрести микросхему 93C56 любого производителя, для подключения – много тонких проводков. Общая стоимость всех частей вряд ли превысит 100 рублей. Диоды перед сборкой лучше проверить, так как существует возможность приобрести пробитые.

Сборка программатора

Приступаем к сборке устройства. Схема сложная, собирать надо очень внимательно.

В конце получится подобная конструкция:

Это фотография подключённого к плате приборной панели программатора. Для начала лучше попробовать подключить его к ранее купленной микросхеме. Убедившись, что все работает правильно, можно паять плату приборной панели и приступать к активации.

Прошиваем пробную плату

По завершении подключения необходимо скачать программу Хамелеон 1.6 .

Примечание: Программа рассчитана на работу с Windows XP. Настроить совместимость с новыми версиями можно следующим образом:

1. Правый клик на иконке программы, пункт «Свойства».
2. Вкладка «Совместимость».
3. Галочка напротив «Запустить в режиме совместимости с».
4. В выпадающем меню выбрать Windows XP.
5. Галочка напротив «Запускать от Администратора».
6. Кнопка «Применить».

Теперь программа сможет запускаться практически в любой операционной системе. Мы на шаг ближе к активации.

Для начала работы тестового чипа нужно выбрать прошивку по умолчанию. Сделать это можно на верхней правой вкладке, где следует выделить прошивку 7002. Если при записи ошибок не возникло, значит, все хорошо, можно перешивать плату панели приборов. Если появилась «Ошибка 0», то нужно проверить правильность спайки программатора.

Программирование микросхемы на плате

После успешной прошивки подключаемся к микросхемам на плате приборной панели. Для начала нужно сохранить дамп памяти, полученный файл будет иметь расширение «.bin».

Для продолжения работы понадобится программа LFE 6.2. В ней нужно открыть прошивку, и можно приступать к редактированию.

Примечание: Очень важно, чтоб номер новой прошивки соответствовал старой: на место 7101 нужно ставить 7102, на место 6001 – 6002. Много пытавшихся самостоятельно прошить бортовой компьютер Рено ошибались на этом пункте, что приводило к поломке.

Отредактировав нужные параметры, жмём кнопку SWAP. Все значения поменялись, так и должно быть. Сохраняем изменённую прошивку и, при помощи «Хамелеона 1.6» устанавливаем её на чип. Теперь бортовой компьютер Рено активирован. Остаётся поставить все обратно на свои места.

Диагностический режим

В будущем при работе с компьютером Рено пригодится диагностический режим – он предоставляет информацию о следующих параметрах:

• Версия прошивки программного обеспечения.
• Литраж оставшегося в баке топлива.
• Моментальный расход топлива для машины 1.4 или 1.6.

Здесь же можно совершить диагностику дисплея и некоторых датчиков. Войти в режим просто – это описано в инструкции. Нужно вставить ключ зажигания в замок, зажать и удерживать кнопку сброса суточного пробега. По прошествии нескольких секунд компьютер войдёт в режим диагностики.

Диагностика Логана поддерживает пять режимов информирования. Первый режим показывает версию прошивки компьютера. Второй – параметры ЖК-дисплея, в нём активируются всего его элементы. В первой слева цифре нет одного элемента, но так у всех.

Третий экран отображает количество оставшегося в баке топлива, но только меньше 50 литров. Если бензина больше, то все равно будет цифра 50. Четвёртый экран показывает моментальный расход на автомобилях с объёмом двигателя 1.4, 1.6, 1.8 и других. При наличии неполадок в цепи на экране будет прочерк.

• Неисправность датчика температуры жидкости в системе охлаждения: «—TO».
• Неисправности датчика уровня топлива: «-JO—».
• Неисправности системы расхода топлива: «D—-».

Для выхода из режима необходимо в течение нескольких секунд удерживать штырёк.

Описание значков на панели приборов на Рено Дастер

Для повышения безопасности и комфорта, все современные автомобили оснащаются большим количеством всевозможных датчиков, электронных приборов, и новичкам бывает достаточно сложно, на первый взгляд понять по какой именно причине сигнализирует тот или иной значок. Данная статья поможет ответить на все эти вопросы, а также рассмотрим более подробно, какие элементы входят в приборную панель Рено Дастер.

Расположение индикаторов и их описание

Панель приборов Рено Дастер имеет специальные световые индикаторы, которые сигнализируют, в каком состоянии находятся все элементы системы, а также помогают вовремя заметить неисправность отдельно взятого узла. Ниже представлен щиток стандартной модели Рено, где указаны основные индикаторы.

1. Это Тахометр
2. Шкала, отвечающая за уровень топлива в баке
3. Многофункциональный дисплей, на котором расположен, счетчик пробега, одометр, время.
4. Показывает, какая температура охлаждающей жидкости
5. Спидометр
6. Сигнализирует, о включении всех фар включая противотуманные, а также предупреждает, если не зарыты двери
7. Кнопка, которая помогает переключать режимы отображаемой информации на экране
8. На данном дисплее расположены индикаторы, предупреждающие о таких проблемах, как низкий уровень топлива в баке, включение дальнего и ближнего света, критичность ТОЖ, и другие.
9. Сигнализирует о поднятии стояночного тормоза, а также предупреждает о недостаточном уровне тормозной жидкости

Благодаря этим световым индикаторам можно заблаговременно узнать, что имеется неисправность, например в тормозной системе, двигателя или аккумулятора, а также помогает отслеживать состояние всех элементов системы автомобиля. Технологии не стоят на месте и более современные модели оснащаются оцифрованными индикаторами.

Цветовые обозначения

Управляя машиной, главное понимать, о чем предупреждает появившейся сигнал, например красный цвет, свидетельствует о серьезной неисправности, поэтому нужно как можно внимательней отнестись к устранению данной проблемы, и до тех пор, пока ее не решите сигнал не пропадет. Помимо красного индикатора, имеются оранжевый и желтый, они предупреждают о том, что определенный элемент требует ремонта или технического обслуживания. Поэтому если загорелась желтая лампочка, то желательно как можно скорей устранить причину, по которой она загорелась, это можно сделать самостоятельно, или обратится специалистам.

Приборная панель Рено Дастер так же имеет индикаторы зеленого и синего цвета, которые сигнализируют водителю, что транспортное средство работает исправно.

Возможные неисправности

Если нарушается работа автомобиля, то приборная панель предупреждает об этом, и довольно часто это связанно с выходом из строя таких элементов системы как:

• Датчик температур
• Датчик скорости
• Предохранители

Решается данная проблема простой заменой этих датчиков. Особое внимание следует обратить на индикатор в виде двигателя, его еще называют чек, он отвечает за систему двигателя, во время пуска силового агрегата он должен загораться и сразу гаснуть, если он продолжает гореть, то это предупреждает что имеются неисправности в системе двигателя. Если данный индикатор начинает мигать это может быть связанно с нестабильной подачей искры, поэтому желательно снизить обороты. Как видите панель достаточно информативная, и если знать за что отвечает каждый элемент, то можно довольно быстро определить причину неисправности, и чтобы понимать обозначение, ниже представлен список значков с описанием:

Монтаж и установка

Если у вас приборы Рено Дастер по каким либо причинам вышли из строя или появилась необходимость в замене панели, то нужно проделать следующие действия:

1. Снимаем центральную накладку
2. Снимаем козырек, расположенный над щитком
3. Тянем и снимаем боковые части
4. Откручиваем четыре самореза, для этого можно использовать ключ Torx-T20
5. Отвинчиваем пару электрических штекеров
6. Вынимаем панель
7. Новую деталь устанавливаем в обратном порядке снятию

На этом замену приборной панели можно считать завершённой, как видите произвести снятие и замену, не составляет большого труда, самое главное запомнить и не перепутать подключение проводов, но если вы не уверенны, что можете проделать данный процесс самостоятельно, лучше обратится к специалистам.

Панель приборов Renault Logan 2004-2015 Бензин

Основные элементы панели приборов:
1 – сопла системы вентиляции и отопления салона;
2 – рычаг переключателя наружного освещения и указателей поворота;
3 – рулевое колесо;
4 – комбинация приборов;
5 – замок зажигания;
6 – рычаг переключателя очистителя и омывателя ветрового стекла;
7 – выключатель аварийной сигнализации;
8 – место для установки магнитолы;
9 – ниша для мелких предметов;
10 – вещевой ящик (бардачок);
11 – кнопка управления электростеклоподъемником правой передней двери;
12 – выключатель системы центральной блокировки замков;
13 – блок управления системой отопления (кондиционирования) и вентиляции салона;
14 – пепельница;
15 – прикуриватель;
16 – рычаг стояночного тормоза;
17 – рычаг переключения передач;
18 – выключатель электрообогрева заднего стекла;
19 – переключатель стеклоподъемника левой передней двери;
20 – педаль акселератора;
21 – педаль тормоза;
22 – педаль сцепления;
23 – переключатель корректора света фар;
24 – рычаг открытия замка капота.

Сопла системы вентиляции и отопления салона

Их основной задачей является направление потока воздуха из отопителя, кондиционера или системы вентиляции.

Поток воздуха можно регулировать открытием и закрытием дефлекторов сопел вентиляции и отопления.

Дефлекторы могут вращаться, благодаря этому можно направить поток воздух в нужном направлении.

Рычаг переключателя наружного освещения и указателей поворота

Рычаг имеет такие позиции:

I – включены указатели правого поворота (фиксированное положение);

II – включены указатели левого поворота (фиксированное положение);

III – включено габаритное освещение;

IV – включен ближний/дальний свет;

V – переключение ближнего/дальнего света (нефиксированное положение). При удерживании рычага горит дальний свет;

VI – включены задние противотуманные фонари (габаритное освещение должно быть включено)

Примечание:

Если автомобиль укомплектован противотуманными фарами, позиция VI включает противотуманные фары. Для того чтобы включить звуковой сигнал, нажмите на кнопку. Чтобы включить задний противотуманный фонарь необходимо повернуть кольцо в соответствующее положение (габаритное освещение должно быть включено).

VII – кнопка включения звукового сигнала.

Замок зажигания

Замок зажигания связан с противоугонным устройством и расположены с правой стороны рулевой колонки.

Ключ в замке можно повернуть в такие положения:

S (блокировка) – зажигание выключено, при извлеченном ключе включено противоугонное устройство. Чтобы зафиксировать рулевое колесо в заблокированном положении, поверните его вправо или влево, пока не услышите щелчок. Для разблокировки руля, нужно вставить ключ в замок зажигания и вращая рулевое колесо из стороны в сторону, повернуть замок в положение “А”.

Предупреждение:

Никогда не выключайте зажигание и не извлекайте ключ из замка во время движения, т. к. рулевое управление тут же заблокируется и автомобиль станет неуправляемым.

A (дополнительное оборудование) – зажигание выключено, ключ не извлекается, рулевое управление разблокировано. Включены основные цепи питания звукового сигнала, наружного освещения, сигнализации, дальнего света фар и радиооборудования.

Примечание:

Если ключ в замке зажигания находится в положении “S” или “A” и при этом включено наружное освещение, то при открытии двери водителя включается зуммер, сигнализирующий о необходимости включить освещение.

M (включено) – зажигание включено, ключ не извлекается, рулевое управление разблокировано. Включено зажигание, приборы и все электрические цепи;

D (стартер) – включены зажигание и стартер, ключ не извлекается, рулевое управление разблокировано. В этом положении ключ не зафиксирован, при его отпускании он возвращается в положение “М”.

Рычаг переключателя очистителя и омывателя ветрового стекла

Переключатель может включать электрические цепи при включенном зажигании.

I – стеклоочиститель выключен (фиксированное положение);

II – включен прерывистый режим работы стеклоочистителя (фиксированное положение);

III – включена первая скорость стеклоочистителя (фиксированное положение);

IV – включена вторая скорость стеклоочистителя (фиксированное положение);

V – перемещением рычага на себя включается омыватель ветрового стекла (нефиксированное положение), одновременно включается и стеклоочиститель (в зависимости от комплектации одновременно включаются омыватели фар). При удерживании рычага в этом положении подается омывающая жидкость, при отпускании – щетки стеклоочистителя выполняют еще несколько циклов.

VI – кнопка переключения режимов отображения бортового компьютера.

Нажатие на эту кнопку выводит следующую информацию на дисплей (расположен на панели комбинации приборов):

– счетчик суммарного пробега;

– счетчик суточного пробега.

Примечание:

Также дисплей может отображать такую информацию:

– количество израсходованного топлива (в литрах) с момента последнего обнуления показаний бортового компьютера;

– средний расход топлива (л/100 км) с момента последнего обнуления показаний бортового компьютера (значение отображается после прохождения автомобилем 400 м пути);

– текущий расход топлива (л/100 км), расход отображается при движении автомобиля со скоростью более 30 км/ч;

– расчетный запас хода (км) на оставшемся в топливном баке бензине, при расчете учитывается средний расход топлива;

– пройденное расстояние (км) с момента последнего обнуления бортового компьютера;

– средняя скорость движения (км/ч) автомобиля с момента последнего обнуления бортового компьютера.

Выключатель аварийной сигнализации

Нажатие на кнопку включает все указатели поворота в мигающем режиме и их контрольные лампы на комбинации приборов. Повторное нажатие выключает аварийную сигнализацию.

Аварийная сигнализации может быть включена при любом положении ключа в замке зажигания.

Вещевой ящик (бардачок)

Позволяет хранить некрупные предметы. Открывается нажатием на ручку замка. В некоторых комплектациях позволяет блокировать замок ключом зажигания.

Выключатель системы центральной блокировки замков

Нажатие на нижнюю часть кнопки блокирует замки всех дверей, верхняя часть кнопки позволяет их разблокировать.

Пепельница

Имеет крышку и может извлекаться из облицовки тоннеля пола для последующей очистки.

Прикуриватель

Для нагрева спирали прикуривателя, нажмите на него и подождите 10-20 секунд, после этого он автоматически вернется в исходное положение. После этого прикуриватель можно извлечь для использования.

Предупреждения:

Повторно нагревать прикуриватель можно не ранее, чем через 20 секунд.

Запрещено принудительно удерживать прикуриватель в нажатом положении.

В патрон прикуривателя запрещено подключать мощные электроприборы (например, электрокофеварка), это может серьезно повредить электрооборудование автомобиля.

Если через 30 секунд кнопка прикуривателя не вернулась в исходное положение, его нужно самостоятельно извлечь из патрона, чтобы не перегорела спираль.

Рычаг стояночного тормоза

Позволяет затормозить автомобиль стояночным тормозом.

Для включения стояночного тормоза потяните рычаг до упора вверх.

Для выключения стояночного тормоза, потяните рычаг немного вверх, на торце рычага нажмите на кнопку и опустите его до упора вниз.

Рычаг переключения передач

На рукоятке рычага нанесена схема включения передач.

Выключатель электрообогрева заднего стекла

При ключе в замке зажигания в положении “М”, можно включить электробогрев заднего стекла. Для этого достаточно нажать на кнопку выключателя (на кнопке должна загореться контрольная лампа). Повторное нажатие на кнопку выключает обогрев стекла.

Предупреждения:

Нагревательный элемент потребляет достаточно большой ток, чтобы разрядить аккумуляторную батарею. Поэтому рекомендуется включать электрообогрев только при работающем двигателе и на время, достаточное для устранения запотевания стекла.

Не рекомендуется использование скребков и других абразивных чистящих инструментов для очистки внутренней поверхности заднего стекла, т. к. они могут повредить нити электронагревателя.

Регулятор корректора света фар

Позволяет изменять угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта.

Основные позиции регулятора:

0 – один водитель или водитель и пассажир на переднем сиденье;

1 – все места заняты;

2 – один водитель и груз в багажнике;

3 – все места заняты и груз в багажнике.

Рычаг открытия замка капота

Чтобы открыть замок капота потяните за рычаг на себя. После этого немного приоткроется передняя кромка капота. Через эту щель можно нажать на рукоятку предохранительного крючка замка капота и открыть капот.

Детальная расшифровка значков на приборной панели | Пособие автомобилиста

Рено дастер панель приборов описание и обозначения индикаторов.

Значки в автомобилях с дизельным топливом. С каждым годом производители устанавливают на автомобили новейшие системыа так же и функциями, которые имеют свои индикаторы и указатели, разобраться в них довольно сложно. К тому же, на автомобилях разных производителей одна и та же функция или система может иметь индикатор, который совсем не похож на индикатор в автомобиле другой марки.

Индикатор предупреждения о переходе полосы Как это выглядит: Что это значит: Предупреждение о дизельном сажевом фильтре Как это выглядит: Ваш автомобиль хочет конус мороженого. В этом тексте приведен список индикаторов, которые используются в целях оповещения водителя.

Не сложно догадаться, что индикаторы зеленого цвета, сообщают о работе той или иной системы. Желтые или красные, как правило, предупреждают о неисправности. И так рассмотрим все обозначение значков лампочек на приборной панели: Хотите больше лучших в мире автомобилей, доставленных прямо в ваш почтовый ящик?

И вы не были бы одиноки, поскольку исследование показало, что половина британцев рисует пробел, что означают символы. Есть множество значки на панели приборов рено признаковкоторые могут вспыхнуть, чтобы вы знали, что вам нужно добраться до механика или посоветовать что-то нуждающееся в проверке. Почти половина британских водителей не знают, значки на панели приборов рено такое сигнальная лампа давления в шинах или символ, который указывает на проблему с сажевым фильтром.

Но сколько можно определить? Вы их знаете? Исследование, проведенное при помощи программы диагностики автомобилей, Энги обнаружило, что половина опрошенных не узнала предупреждение о низком давлении в шинах.

Предупредительные индикаторы Задействован стояночный тормоз, может быть низкий уровень значки на панели приборов рено жидкости, так же не исключена вероятность неисправности тормозной системе. Красный цвет повышенная температура системы охлаждения, синий — пониженная температура. Мигающий указатель — неисправность в электрике системы охлаждения.

О чем сигнализируют значки на приборной панели автомобиля? За этим последовала сигнальная лампа дизельного сажевого фильтра, в которой четыре значки на панели приборов рено десяти британцев набрали пробел.

Сигнальная лампа двигателя, которая может означать серьезную механическую проблему и причинить непоправимый ущерб автомобилю, если не проверена специалистом, — это третий самый неидентифицируемый символ, при этом 38 процентов не понимают его правильно.

В-четвертых, в списке появился свет тормозной системы, один из трех не мог описать, что это. Читайте дальше, чтобы узнать, что символы пытаются рассказать вам о вашем автомобиле. Индикатор для нажатия на педаль тормоза. Предупреждающее расстояние до другого автомобиля. Упало давление в системе смазки Oil Pressure двигателя. Еще может обозначать низкий уровень масла. Датчик уровня масла в двигателе Engine Oil Sensor. Уровень масла Oil Level опустился ниже допустимого значки на панели приборов рено.

Падение напряжения в сети автомобиля, отсутствие заряда аккумулятора, а так же могут быть другие неисправности в системе электроснабжения надпись MAIN характерна для автомобилей с гибридным двигателем. Проблемы с регулируемым задним спойлером. Проблемы при запуске электрической крыши.

Усилитель рулевого управления. Неисправность датчика освещенности или датчика дождя. Механическая проблема или электрическая ошибка. Загрязненный воздушный фильтр требует замены.

Проблемы с сажевым фильтром. Ошибка — отсоединение вилки от прицепа. Предупреждение о том, что вы покинули свою полосу с значки на панели приборов рено системой управления полосой движения. Проблемы с катализатором.

Проблемы с генератором или аккумулятором. Топливный бак в резерве, необходимо заполнить резервуар. Индикаторы, информируют о неисправностях и относятся к системам значки на панели приборов рено Предупредительный сигнал для водителя, в случае возникновения нештатной ситуации резкое падение давления масла или незакрытая дверь и.

Сбой в электронной системе стабилизации. Контрольные огни автомобиля: О контрольных огнях автомобиля большинство из нас начинают думать только тогда, когда внезапно загорается свет. Неисправности в системах двигателя, тормозов или подвески могут вызвать автоматическое отключение RAS.

Задействована функция трогания с места с повышенной передачи. Может использоваться на автомобилях с АКПП для езды в условиях скользкого дорожного покрытия. На автомобилях, оборудованных вариатором Continuously Variable Transmission — CVTзагорается на несколько секунд после включения зажигания. Может иметь возможность изменять настройки АКПП, подвески, двигателя.

Активирован режим “POWER” PWR автоматической коробки передач, при котором переключения “наверх” происходят позже, позволяя раскручивать двигатель до более высоких оборотов и, соответственно, получать большую выходную мощность.

Может иметь возможность изменять настройки подвески и подачи значки на панели приборов рено.

Сообщает о наличии неисправности в системе электропривода автомобиля. Смысл тот же, что и у “Check Engine”. Низкий уровень заряда высоковольтной батареи. Низкий уровень заряда батарей. Требуется подзарядка. Указывает на значительное снижение мощности. Батареи находятся в процессе заряда. Гибрид находится в значки на панели приборов рено движения только на электротяге. Автомобиль готов к началу движения Hybrid Ready. Неисправность в системе внешнего звукового сопровождения для предупреждения пешеходов о приближении автомобиля.

Индикатор обнаружения критической красный и не критической желтый неисправности. Встречается в электромобилях. Может иметь возможность понижать мощность вплоть до полной остановки двигателя.

При загорании красного продолжать движение категорически не рекомендуется. Индикаторы, используемые в дизельных автомобилях Включены свечи накаливания.

Индикатор гаснет после прогрева и отключения свечей. Недостаток жидкости Diesel Exhaust Fluid — DEF в выхлопной значки на панели приборов рено, которая необходима для каталитической реакции, очищающей отработавшие газы. Неисправность системы очистки отработавших газов или уровень эмиссии слишком высок.

Индикаторы внешних световых приборов Не горит одна или более ламп наружного освещения или неисправности в цепи. Включен дальний свет.

Описание и инструкция значков на панели приборов дастера

Загорание лампы при работающем двигателе указывает на неисправность в системе управления двигателем. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение. При загорании лампы необходимо проверить электронный блок управления с помощью функции самодиагностики и устранить неисправность. Если лампа мигает, значит, в системе зажигания Значки на панели приборов рено Логан нет стабильного искрообразования.

Уменьшайте частоту вращения двигателя до тех пор, пока лампа не погаснет. При первой же возможности обратитесь на СТО или устраните неисправность. Функционирует, если в ступице рулевого колеса автомобиля установлена подушка безопасности. Загорается при включении зажигания, если возникла неисправность в системе подушки безопасности. Функционирует, если автомобиль оборудован антиблокировочной значки на панели приборов рено.

Загорается на 3 с при включении зажигания одновременно с ней загорается лампа 9после чего должна погаснуть. В ходе улучшения технологии производства авто количество индикаторов и символов стало расти, и сегодня они имеют более привлекательный и оцифрованный вид.

Подробно о том, что означают значки на приборной панели вашего автомобиля

Обозначение значков на приборной панели, как и их количество довольно разнообразное. Зеленый или синий символ предназначен только для информации, сообщая вам о том, что система работает стабильно. О логотипе. Значки на панели приборов рено Renault имеет интересную историю. Во время первой мировой войны компания успешно производила легкие танки. В связи с популярностью танков компани, руководство Рено даже сменило логотип, поместив в него изображение своего танка. Но танк на эмблеме на долго не задержался, уже в году появилась известная форма алмаза Однако, это не совсем алмаз — это след от того самого танка.

Главное вовремя обращать внимание туда, где расположена приборная панель. Как правило, данный значок используется для напоминаний, к примеру, о незакрытой двери или необходимости замены моторной жидкости. В обзор включены 30 автомобильных марок. Довольно часто этот индикатор загорается, если неисправен поплавок датчик уровня. Предупреждающий индикатор пневматической подвески.

Индикатор, сообщающий о смене полосы движения. Индикатор, сигнализирующий о перегреве катализатора. Индикатор, сообщающий о том, что ремень безопасности не значки на панели приборов рено пристегнут.

А такой индикатор предупреждает, что ремни безопасности задних пассажиров не пристегнуты. Если включается значок ручника, то это может означать одно из трех: Если автомобиль снабжен электронным ручником, то данный индикатор информирует о проблеме с концевиком или датчиком.

Также можно найти и такой индикатор, который информирует о том, что уровень тормозной жидкости ниже нормы. Индикатор системы, помогающей при парковке. Индикатор, сообщающий о необходимости пройти техническое обслуживание. Включены адаптивные передние фары. Первоначально нужно разобраться с цветами лампочек, как правило, красный цвет — это обозначение, что в автомобиле появились значки на панели приборов рено неисправности, также следует обратить повышенное внимание на безопасность машины.

Панель приборов Рено Дастер — символы и индикаторы

Приборная панель не перестанет вам сигнализировать, пока вы не устраните проблему в автомобиле. Также следует сообщить, что не всегда красный цвет указывает на серьезную неисправность. Инструкция сообщает, что часто такой цвет применяется как напоминание владельцу транспортного средства, например, если не выключен значки на панели приборов рено тормоз. В таком случае управление более старой моделью будет просто невозможно, а у современных моделей, как и у Рено Дастер, это движению не мешает.

В описании лампочек на приборной значки на панели приборов рено присутствуют также желтый или оранжевый цвета. Включается соответствующей кнопкой. Тормозная система активирована Brake Hold.

Растормаживание произойдет после того, как будет нажата педаль газа. На автомобилях оборудованных пневматической подвеской, данный индикатор указывает высоту положения кузова над дорогой. Такой значок сигнализирует о неисправности динамической подвески автомобиля.

Если индикатор пневмоамортизатора со стрелочками горит — значит что неисправность определена, но двигаться можно, правда только в одном положении подвески. Зачастую проблема может крыться в неисправности компрессора пневмоподвески из-за: А если такой значок подсвечивается красным, то неисправность динамической подвески, серьезная.

Таким авто управляйте осторожно и посетите сервис, дабы получить квалифицированную помощь. Поскольку проблема может быть в следующем: Сообщает о вероятных неисправностях в ходовой части, предупреждает о необходимости ее проверки.

значки на панели приборов рено Неисправна или отключена система предупреждения столкновений Collision Mitigation Brake System — CMBSпричиной может стать загрязнение датчиков-радаров.

Активирован режим движения с прицепом Tow Mode. Система помощи при парковке Park Assist. Зеленый цвет — система активна. Желтый — произошел сбой в работе или загрязнились датчики системы. Желтый мигающий цвет индикатора предупреждает о том, что автомобиль смещается со своей полосы влево или вправо.

Иногда сопровождается звуковым сигналом. Желтый немигающий указывает на неисправность. Зеленый система включена. Активирован режим экономии топлива. Подсказывает водителю, когда лучше переключиться на значки на панели приборов рено передачу, в целях экономии топлива, присутствует на автомобилях, на которых установлена механическая КПП.

Трансмиссия перешла в режим заднего привода.

Трансмиссия в режиме заднего привода, но в случае необходимости, электроникой автоматически включается полный привод.
