Замена прокладки ГБЦ на ВАЗ 2110 (2112) 8 и 16 клапанов. Привычное дело
Многие владельцы предпочитают самостоятельно ремонтировать авто, поэтому им будет полезно знать, как производится замена прокладки ГБЦ на ВАЗ 2110 (2112) 8 и 16 клапанов. Эта деталь в общей конструкции двигателя играет важную роль. Выполнить самостоятельно такую операцию возможно, но потребуется применение специального динамометрического ключа для затяжки болтов крепления головки к блоку цилиндров. В большинстве гаражных кооперативов его можно легко отыскать.
Замена прокладки ГБЦ на ВАЗ 2110 (2112) 8 и 16 клапанов производится при каждом снятии головки с блока цилиндров. Это предусмотрено условиями технического обслуживания, эксплуатации и ремонта этого автомобиля. Процедура выполнения замены сама по себе важная, но примерно одинаковая, за редким исключением, для всех моделей машин. Поэтому, считаем, статья будет полезной для многих владельцев авто.
Содержание
Что она собой представляет?
Эта деталь двигателей внутреннего сгорания служит уплотнителем места, в котором происходит соединение ГБЦ с блоком цилиндров. На двигателе имеется ещё одна прокладка, которая уплотняет крышку клапанного механизма с ГБЦ. Путать эти детали между собой нельзя, это совсем разные изделия, их конструкция, назначение и применение разное.
Этой деталью происходит уплотнение сразу трёх раздельных, но связанных между собой систем двигателя. Это системы смазки, охлаждения и газораспределения. Именно из-за этого к ней применяются весьма высокие требования. В процессе сжатия топливной смеси в камере сгорания создаётся высокое давление, поэтому после каждого снятия ГБЦ нужно производить замену прокладки.
Повод для её замены
Причин для этого может быть много, как для машин с пробегом, так и для новых автомобилей. В большинстве случаев предсказать сроки её замены невозможно. Имеются отдельные признаки, по которым можно судить о необходимости такой операции, однако часто это наступает внезапно.
Вот примерно весь перечень проблем, требующих замены этой детали.
Как заменить?
Будем считать, что новая деталь у вас имеется, динамометрический ключ одолжили друзья, тогда можно приступать к работе. Её можно разделить на несколько этапов и порядок выполнения замены будет таков:
- В первую очередь нужно отключить аккумулятор и слить охлаждающую жидкость, для этого достаточно отсоединить «минус» на АКБ, а тосол слить в ёмкость;
- Следующим этапом будет отсоединение системы выхлопа от ГБЦ;
- Теперь подошла очередь для демонтажа карбюратора ВАЗ 2110;
- После этого можно заняться снятием проводки со свечей, датчиков температуры и давления масла;
- Далее отсоединяют вакуумный усилитель, что подсоединён к впускному коллектору;
- Теперь можно демонтировать распределитель зажигания;
- Подошла очередь для снятия корпуса, на котором крепят вспомогательные агрегаты и топливного насоса;
Вот примерно таков порядок демонтажа этой детали. Для инжекторных моторов порядок снятие несколько иной, но отличия не существенные. Надеемся, что всем, кто ознакомился с этой статьёй, стало понятным, как производится замена прокладки ГБЦ на ВАЗ 2110 (2112) 8 и 16 клапанов. Если это так, то засучивайте рукава и приступайте к работе. Удачи вам в этом деле.
Руководство по ремонту ВАЗ 2110, 2112, 2111 (Лада 110)
При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть также из-за коробления головки блока вследствие перегрева.
Вам потребуются: динамометрический ключ, шестигранник «на 10», ключи «на 13» и «на 17», две большие отвертки, отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
3. Слейте охлаждающую жидкость.
4. На автомобиле с инжекторным двигателем снизьте давление в системе питания, если работа выполняется сразу после поездки (см. «Снижение давления в системе питания» в подразделе «Система питания двигателя»).
5. Отсоедините приемную трубу глушителя от выпускного коллектора (см. «Замена приемной трубы глушителя»).
7. Отверните гайку 1 крепления кронштейна к подводящей трубе водяного насоса и ослабьте затяжку гайки 2 крепления кронштейна к выпускному коллектору.
8. Отведите кронштейн в сторону.
9. Отсоедините колодку с проводами от датчика уровня масла в картере двигателя.
10. Кроме того, на двигателе мод. 2111 отверните или ослабьте затяжку гайки крепления поддерживающего кронштейна 1, отверните болт крепления опорного кронштейна 2 и.
11. . отсоедините колодку (белого цвета) с проводами от датчика положения коленчатого вала, отжав пластмассовую защелку.
12. Снимите ремень привода распределительного вала с его зубчатого шкива, натяжного ролика, зубчатого шкива водяного насоса, отведите его в сторону и снимите натяжной ролик (см. «Замена ремня привода распределительного вала и натяжного ролика»).
13. Зафиксируйте зубчатый шкив распределительного вала от проворачивания, вставив отвертку (показана стрелкой) в ее отверстие и уперев в шпильку, отверните болт крепления шкива и снимите его вместе с шайбой.
14. С помощью двух отверток снимите шкив с распределительного вала. При этом не повредите сальник распределительного вала.
16. Отверните гайку верхнего крепления опорного кронштейна 1 и снимите его.
17. Отверните гайку верхнего крепления поддерживающего кронштейна 1 и снимите его.
18. Ослабьте затяжку хомута и отсоедините отводящий шланг от дроссельного патрубка.
19. Ослабьте затяжку хомутов и снимите шланг впускной трубы.
20. Поверните сектор привода дроссельной заслонки до упора и отсоедините от него тягу привода дроссельной заслонки.
21. Отверните две гайки крепления и снимите наконечники «массовых» проводов со шпилек крепления задней крышки головки блока.
22. Отверните гайку крепления и снимите наконечник «массового» провода со шпильки крепления патрубка рубашки водяного охлаждения.
23. Разъедините колодки жгута форсунок, отжав пластмассовые защелки.
24. Отсоедините колодку с проводами от датчика температуры охлаждающей жидкости, отжав пластмассовую защелку.
25. Отверните гайки крепления и отсоедините шланги подачи 1 и слива 2 топлива от топливных трубок, удерживая вторым ключом шланги от проворачивания (шланг подачи топлива помечен краской).
26. Обратите внимание, что на топливных трубках установлены уплотнительные кольца. После отсоединения каждого шланга снимите уплотнительное кольцо с трубки.
27. Отсоедините колодку с проводами от датчика положения дроссельной заслонки, отжав пластмассовую защелку.
28. Отсоедините колодку с проводами от регулятора холостого хода, отжав пластмассовую защелку.
29. Отсоедините вакуумный шланг электропневматического клапана от штуцера на ресивере, затем ослабьте затяжку хомута и отсоедините вакуумный шланг усилителя тормозов от штуцера на ресивере.
30. Отсоедините колодку (красного цвета) с проводами от адсорбера системы улавливания паров бензина, отжав пластмассовую защелку.
31. Вытащите жгут проводов из-под ресивера.
32. Ослабьте затяжку хомута и отсоедините шланг продувки адсорбера от штуцера на корпусе дроссельного патрубка.
33. Снимите наконечники проводов со свечей зажигания.
34. Ослабьте затяжку хомута и отсоедините шланг 1 отопителя от патрубка рубашки водяного охлаждения.
35. Ослабьте затяжку хомута и отсоедините подводящий шланг радиатора от патрубка рубашки охлаждения.
36. Отсоедините провод от датчика указателя температуры охлаждающей жидкости.
37. Отсоедините провод от датчика давления масла.
38. Ослабьте затяжку десяти болтов крепления головки блока в указанном порядке, затем окончательно выверните болты крепления головки и выньте их вместе с шайбами.
39. Слегка приподнимите головку блока, сдвиньте ее так, чтобы конец распределительно вала вышел из отверстия в задней крышке ремня привода, и снимите головку.

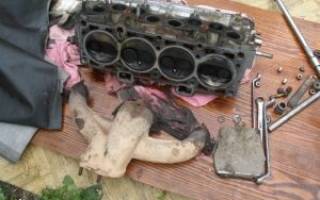

40. Снимите прокладку головки блока.
41. Очистите сопрягающиеся плоскости головки блока и блока цилиндров (плоскости должны быть сухие и чистые) и удалите масло из резьбовых отверстий в блоке под болты крепления головки.
42. Установите на блок новую прокладку головки (прокладка должна быть сухой и чистой) по установочным втулкам. При этом отверстие для прохода масла в прокладке (с медной окантовкой) должно находиться между 3-м и 4-м цилиндрами.
43. Установите головку на блок, предварительно убедившись, что коленчатый и распределительный валы находятся в положении ВМТ (оба клапана 1-го цилиндра должны быть закрыты). Затяните болты крепления головки в указанной последовательности в четыре этапа:
1 – моментом 20 Н·м (2 кгс·м);
2 – моментом 69,4–85,7 Н·м (7,1–8,7 кгс·м);
Замена прокладки двигателя
Пошаговое руководство по замене деталей уплотнения двигателя (прокладки) на автомобилях ВАЗ 2110 и 2111.
Каждый раз, когда Вы снимаете головку блока, не забудьте заменить прокладку, так как она является одноразовой и повторному использованию не подлежит.
Заметили в месте соединения блока цилиндров с головкой блока утечку охлаждающей жидкости или моторного масла? Течь может возникнуть в двух случаях: из-за коробления головки блока (происходит после перегрева) и из-за неисправности прокладки. Во втором случае Вам потребуется снять непосредственно саму головку и заменить её прокладку. Для этого выполняйте следующие рекомендации. Мы ремонтировали ВАЗ 2111.
Замена прокладки двигателя:
1. Отсоединить от клеммы «?» аккумуляторной батареи проводок.
2. Установить поршень первого цилиндра в верхней мёртвой точки такта сжатия, также смотрите тут.
3. Слить охлаждающую жидкость (антифриз, тосол).
4. Если замена происходит после поездки (в случае, когда модель автомобиля относится к тем, топливо у которых впрыскивается), Вам потребуется снизить давление системы питания.
5. Извлечь из выпускного коллектора приёмную трубу глушителя.
7. После чего отвернуть гайку крепления кронштейна к трубе водяного насоса (подводящей) и ослабить гайку крепления к выпускному коллектору.
8. Отставить в сторону кронштейн.
9. Отсоединить колодку с проводками датчика уровня масла, которое находится в картере двигателя.
10. Если Вы меняете прокладку двигателя модели 2111, следует ослабить (или вовсе отвернуть) гайки крепления, которое поддерживает кронштейн.
11. Отвернуть болт крепления опорного кронштейна, отсоединить белую колодку с проводками от показчика положения коленчатого вала, отжав при этом пластмассовую защёлку.
12. Далее нужно снять с зубчатого шкива ремень привода распределительного вала. Также надо снять его с натяжного ролика и зубчатого шкива водяного насоса. Отвести его в сторону и при этом снять натяжной ролик.
13. Зубчатый шкив распределительного вала следует зафиксировать от проворачивания. Отвернуть болт крепления шкива и, вместе с шайбой, снять его. Для этого следует вставить в отверстие и упереть в шпильку отвёртку.
14. Следующим пунктом будет снятие шкива с распределительного вала при помощи двух отвёрток. Выполняя это действие, будьте внимательны, чтобы не повредить сальник распределительного вала.
15. И, наконец, снять крышку головки блока и заменить прокладку.
Вот и все действия, которые следует выполнить при замене прокладки в двигателе.
Видео: замена прокладки крышки клапанов OPEL Vectra B
Видео: ВАЗ 2101, прокладка ГБЦ
Как заменить прокладку головки блока цилиндров на ВАЗ 2110
Вам потребуются: динамометрический ключ, шестигранник «на 10», ключи «на 13» и «на 17», две большие отвертки, отвертка с крестообразным лезвием.
1.Отсоедините провод от клеммы «-» аккумуляторной батареи.
2.Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (Установка поршня 1-го цилиндра в положение ВМТ >>>).
3.Слейте охлаждающую жидкость.
4.Снизьте давление в системе питания, если работа выполняется сразу после поездки («Снижение давления в системе питания»).
5.Отсоедините приемную трубу глушителя от выпускного коллектора (Замена приемной трубы глушителя>>>).
7.Отверните гайку 1 крепления кронштейна к подводящей трубе водяного насоса и ослабьте затяжку гайки 2 крепления кронштейна к выпускному коллектору.
8.Отведите кронштейн в сторону.
9.Отсоедините колодку с проводами от датчика уровня масла в картере двигателя.
10.Кроме того, на двигателе мод. 2111 отверните или ослабьте затяжку гайки крепления поддерживающего кронштейна 1, отверните болт крепления опорного кронштейна 2.
11. и отсоедините колодку (белого цвета) с проводами от датчика положения коленчатого вала, отжав пластмассовую защелку.
12.Снимите ремень привода распределительного вала с его зубчатого шкива, натяжного ролика, зубчатого шкива водяного насоса, отведите его в сторону и снимите натяжной ролик (Замена ремня привода распределительного вала и натяжного ролика >>>).
13. Зафиксируйте зубчатый шкив распределительного вала от проворачивания, вставив отвертку (показана стрелкой) в ее отверстие и уперев в шпильку, отверните болт крепления шкива и снимите его вместе с шайбой.
14.С помощью двух отверток снимите шкив с распределительного вала. При этом не повредите сальник распределительного вала.
16. Отверните гайку верхнего крепления опорного кронштейна 1 и снимите его.
17.Отверните гайку верхнего крепления поддерживающего кронштейна 1 и снимите его.
18.Ослабьте затяжку хомута и отсоедините отводящий шланг от дроссельного патрубка.
19. Ослабьте затяжку хомутов и снимите шланг впускной трубы.
20. Поверните сектор привода дроссельной заслонки до упора и отсоедините от него тягу привода дроссельной заслонки.
21. Отверните две гайки крепления и снимите наконечники «массовых» проводов со шпилек крепления задней крышки головки блока.
22.Отверните гайку крепления и снимите наконечник «массового» провода со шпильки крепления патрубка рубашки водяного охлаждения.
23.Разъедините колодки жгута форсунок, отжав пластмассовые защелки.
24.Отсоедините колодку с проводами от датчика температуры охлаждающей жидкости, отжав пластмассовую защелку.
