Работа указателя поворота ВАЗ 2110

Правильно работающий указатель поворота ВАЗ-2110 используется для сообщения другим участникам дорожного движения о планируемом направлении. Именно поэтому любые неисправности индикатора необходимо устранить в сжатые сроки. В первую очередь проблема привлечет внимание сотрудников ГИБДД, которые наложат штраф за неработающие поворотники ВАЗ. Перед тем как отправиться в магазин за необходимой деталью, нужно верно определить причину неисправности.

Проверка технической неисправности

Проводится указанная процедура каждые 2-3 месяца, вне зависимости от технического состояния поворотника ВАЗ. В первую очередь внимание обращается на провод питания №3, который имеет красный цвет. Идет он от положительной клеммы аккумулятора. Необходимую для работы электрическую энергию поворотники ВАЗ получают только при включенной системе зажигания. Порядок действий при выполнении проверки выглядит следующим образом:

Если что-либо из указанных действий выполнить не удалось, то это говорит о наличии технической неисправности. Рекомендуется не медлить с разрешением проблемы. Дальнейшая эксплуатация 2110 с неправильно работающей системой поворотов увеличивает вероятность ДТП.

Нарушение контакта или поломка лампы накаливания — распространенная причина, вызывающая слишком частое мигание лампочки на панели приборов. Убедиться в этом можно визуально. Если указатель поворота ВАЗ работает в нормальном режиме, то проблема скрыта именно в нарушенном контакте 2 элементов. На втором месте по частоте встречаемости находится неисправное реле.

Признаком указанной проблемы является продолжительное или отсутствие горение ламп поворота ВАЗ-2110. Виновником возникшей проблемы является одна из следующих причин:

Также к ним относится и короткое замыкание реле.

Устранение возникающих неисправностей

Вне зависимости от причины, проблему лучше устранить как можно быстрее. Проводится замена переднего или заднего индикатора поворота в автомобильном центре или своими силами. Локализовано реле в коробке предохранителей, крышка которой опускается после удаления 2 крепежей. После этого прибор извлекается и ставится перемычка между клеммой 1 и 2. Для упрощения указанной задачи на реле имеются специальные отметки.

После этого прибор возвращается на место. Если проверка работоспособности поворотника ВАЗ-2110 не показала его исправность, необходимо продолжить манипуляции с реле. Извлекается устройство и нажимается на рычаг указания поворота. Желтые огни должны гореть постоянно, а красные — мигать. Дальнейшие действия связаны с проверкой работоспособности остальных элементов системы.

Поочередно нажимая на рычаг огней поворота, необходимо убедиться в корректности работы системы.

В первую очередь именно оранжевые огни, отвечающие за поворот и «аварийку», должны синхронно мигать.

Если все в порядке, то процедура проверки завершается контролем технического состояния всей системы. В зависимости от интенсивности нажатия на рычаг поворота лампочки должны мигать. В случае рассогласования производится замена поворотника ВАЗ.

Правильно работающая система индикации поворота — залог безопасной эксплуатации транспортного средства. Диагностика и последующее устранение проблемы производятся самостоятельно или на СТО.

Замена ламп в заднем фонаре ВАЗ 2110: делаем самостоятельно

Задний фонарь ваз 2110

В правилах дорожного движения говорится, что автомобиль не должен ехать в случае, если не горят габаритные и головные лампы в фарах заднего фонаря в ночное и вечернее время (когда темно) или если видимость недостаточная. По этой причине замена ламп в заднем фонаре ваз 2110 – дело важное.
Замена ламп задних фонарей ваз 2110, неисправной лампочки головного света в блок-фонаре, а также комбинированной лампы света габаритов и сигнала торможения может быть проведена самостоятельно без особых сложностей.

Замена лампы головного света – как она проводится

Лампочка габарита на задний фонарь ваз 2110

Чтобы поменять лампу головного света в блок-фаре, нужно выполнять действия в определенной последовательности:

снять аккумуляторную батарею;
придержав сзади лампу, отделить провода в колодке непосредственно от лампы;
снять резиновый чехол;
отвести конец фиксатора пружины с крючком из зацепления, отодвинуть фиксатор вбок;
вынуть лампочку из корпуса блок-фары;
поставить новую лампу, производя обратную последовательность действий.

Примечание. Если лампа габаритного света в блок-фаре оказалась неисправной, ее замена происходит на месте. В противном случае нужно проехать туда, где будет производиться ремонт с выключенной лампой головного света.

Конструкция заднего фонаря Ваз 2110

Лампочки в задние фары ваз 2110

Задний фонарь автомобиля состоит из следующих секций:

противотуманного света (рассеиватель красного света);
света заднего хода (рассеиватель белого света);
указателя поворота (рассеиватель оранжевого света);
габаритного света и сигнала торможения (рассеиватель красного света);
световозвращателя (катафот).

Причины неисправности

Лампочки в задние фонари ваз 2110

Причин, по которым освещение не работает, может быть несколько. Каждая неисправность требует индивидуального подхода и подразумевает свои способы устранения неполадок.
Причины неисправности и методы их устранения (если не работают некоторые лампы фонарей и фар):

сгоревшие предохранители – заменить их(см.Ваз 2110: как проводится замена предохранителей);
перегорели нити ламп – поменять лампы;
окислились контакты на реле или выключателях – выполнить их зачистку;
повредились провода, окислились их наконечники или ослабли соединения – заменить вышедшие из строя провода, произвести зачистку наконечников;
окислились перемычки контактов в месте расположения реле контроля ламп – зачистить их.

Лампочки задних противотуманных фонарей ваз 2110

Иногда сильно запотевает рассеиватель блок-фары.
Каковы причины и что делать в этом случае:

негерметичное склеивание рассеивателя с корпусом – погрузить блок-фару в воду, в случае проникновения жидкости, заменить фару;
попадает влага по направлению от моторного отсека в процессе мытья автомобиля – ликвидировать жидкость из блок-фары.

Замена заднего фонаря и его элементов

Лампы заднего фонаря ваз 2110

Замена заднего фонаря происходит по схеме:

открепить от клеммы «минусовой» аккумуляторной батареи провод;
открыв крышку багажника, открутить винты, которыми крепится задняя обивка багажника (2 шт);
отжав заднюю обивку, отогнуть боковую обивку, что даст возможность доступа к деталям соединения заднего фонаря;
рассоединить фонарь и колодку с проводами;
окрутить гайки, которые удерживают задний фонарь и снять шайбы;
снять фонарь с автомобиля;
освободить корпус фонаря от держателя и ламп, сжав лапки фиксатора;
установить новый фонарь, выполняя действия в обратной последовательности;
заправить под уплотнитель боковую обивку.

Примечание. При монтаже необходимо заметить, что боковые винты длиннее винтов, которыми закреплена задняя обивка багажника.

Замена ламп габаритки и задних фонарей

Лампы задних противотуманных огней в ваз 2110

Читать еще: Почему не работает парктроник

Меняя лампу габаритов автомобиля, необходимо произвести следующие действия:

вынуть из оптического элемента лампу вместе с патроном;
вынуть лампу из патрона.

Замена лампочек в задних фонарях производится по следующему алгоритму:

лампы менять нужно со стороны багажного отделения;
снять контактную часть вместе с лампами (она удерживается в корпусе фонаря при помощи защелок).

Примечание. Не следует касаться стеклянной поверхности галогенной лампы пальцами.
При нагреве следы вызовут потемнение. Протереть лампу можно с помощью тряпочки или марли, пропитанной спиртом.

Боковые указатели поворота

В случае неисправности освещения боковых указателей поворота, нужно проделать следующее:

сдвинуть боковой указатель поворота по направлению вперед, оттянув его заднюю часть;
снять вышеуказанную деталь;
отсоединить патрон с лампой;
заменить лампу, сдвинув чехол;
если нужно заменить патрон, необходимо отсоединить провода.

Лампочка номера автомобиля

Лампочка подсветки номера ваз 2110

Если не горят фонари, которыми освещается номер автомобиля, действия должны быть такими:

отвернуть два самореза крестообразной отверткой и вынуть плафон;
заменить лампу, предварительно убрав прозрачную крышку сверху.

Стоп-сигнал и задний ход

Снять и установить фонарь стопового сигнала и свет заднего хода можно по следующей схеме:

снять плату фонаря, сжав выступы;
извлечь лампу, произведя нажатие вниз и поворот против часовой стрелки;
отсоединить разъем проводки;
открутить гайки (две крайние и две средние) декоративной накладки, используя инструмент соответствующего размера;
снять накладку;
открутить две гайки, которыми закреплен фонарь, и снять его.

Примечание. Сборка происходит в обратном порядке.

Лампочка противотуманки

Для качественной замены источника света в противотуманной фаре, снимать ее не требуется.

отсоединить минусовой провод (его клемму) от вывода аккумулятора;
снять резиновый защитный колпак с опоясывателя на обратной стороне отражателя;
снять с вывода отражателя наконечник «минусового» провода;
отвести скобу крепления лампы в виде пружины, сжав ее пальцами;
вывести лампу из отверстия, которое находится в отражателе;
отсоединить от провода лампы наконечник «плюсового» провода.

Собрать лампу можно, соблюдая обратный порядок действий.

Замена всей противотуманной фары

Если требуется заменить всю противотуманную фару, действия такие:

отсоединить колодку ее проводов от жгута;
открутить два самореза крепления облицовки крестообразной отверткой;
снять облицовку;
снять фару;
установить новую фару в обратной последовательности.

Другие неисправности, влияющие на освещение задних фонарей

Фонари заднего хода могут не гореть ввиду неисправности выключателя.
Для устранения неполадок требуется выполнить следующее:

отсоединить разъем;
отвернуть выключатель ключом «на 21»;
снять выключатель и заменить его новым.

Примечание. Операцию следует проводить быстро, чтобы не было большой утечки из коробки передач машинного масла.

Неисправность фонарей машины может быть вызвана неполадками в гидрокорректоре. С его помощью можно изменить угол, под которым наклонены фары (это обусловлено разным уровнем загрузки автомобиля).
Состоит гидрокорректор из главного цилиндра, который крепится на приборной панели, исполнительных цилиндров блок-фар и трубок соединения. Он не разбирается и не подлежит ремонту.
Следует производить замену детали в сборе.
Снятие и установка главного цилиндра гидрокорректора фар происходит поэтапно:

снять рукоятку и накладку цилиндра, поддев его отверткой;
открутить гайку головкой «на 22»;
вынуть гидрокорректор.

Фонарь на багажнике также может потребовать замены.
В этом случае нужно:

провод и клемму минусовой аккумуляторной батареи разъединить;
отсоединить задний фонарь от колодки с проводами, открыв крышку багажника;
нажать на детали фиксатора и вынуть держатель с лампами из корпуса фонаря;
открепить фонарь, открутив две гайки;
ослабить три гайки, которыми закреплена декоративная накладка багажной крышки и отвернуть гайку, ближайшую к фонарю;
приподнять накладку и снять фонарь;
устанавливается новый фонарь в порядке, противоположном описанному выше.

Примечание. При установке фонаря сначала заводится фланец его корпуса под декоративную накладку, а после закручиваются гайки крепления накладки.

У многих автомобилей семейства ВАЗ, в том числе и ВАЗ 2110, существует проблема, влияющая на безопасность, а также доставляющая много неприятностей водителям. Плата заднего фонаря представляет собой тонкую ленту с токопроводящими дорожками.
Приходится менять эту ленту довольно часто, а вместе с ней и перегоревшие лампочки. Можно воспользоваться вариантом вставки железных патронов от ВАЗ 2101.
Итак, чтобы осуществить это, необходимо:

снять и разобрать задние фонари, вынув из них плату и саму ленту;
купить одинарные патроны для стопов и габаритов;
приобрести медный провод сечением 2, 5 мм, разъемы, болты М3;
отметить места под патроны и высверлить их, доработав отверстия напильником;
для доработки патронов для габаритов и стоп-сигналов выводы наконечников повернуть на 180 градусов;
патроны с поворотников выкусить совсем;
закрепить патроны к пластику болтами с гайками;
соединить все патроны, проложив плюсы на поворотник, стопы и габариты;
нарастить колодку разъема и установить все на автомобиль.

Примечание. Перед установкой следует все проверить, чтобы не было замыкания.

Светодиодные лампы – чем они лучше

Многие иномарки в наше время оснащены светодиодными лампами вместо всем привычных ламп накаливания. Такие лампы установлены в задних фонарях в качестве стоп-сигналов, габаритных огней, указателей поворота.
Это не случайно. Такой свет дает водителю, находящемуся сзади, дополнительное время для принятия решения и для совершения маневра.
Преимущества светодиодных ламп:

срок службы дольше, светоотдача выше;
светодиод разгорается во много раз быстрее, чем обычная лампа. Это дополнительные 5-6 м при скорости 100 км/ч.
лампы накаливания выходят из строя раньше чаще всего по причине сильной вибрации, особенно учитывая качество российских дорог. Светодиоды по этому показателю значительно долговечнее, вибрация для них не страшна.

Читать еще: Щелкает реле включения стартера

Светодиодки в задних фонарях ваз 2110

Примечание.
Если менять лампы накаливания на светодиодные лампы в габаритах и стоп-сигналах при включенной системе контроля, она будет показывать обрыв нитей ламп накаливания вследствие меньшего тока в этих цепях. Чтобы система была приведена в соответствие, нужно доработать реле, которым контролируется исправность ламп.

Вот видео обзор, который будет полезно посмотреть. Здесь показывается работа светодиодных ламп сзади.

тщательно провести диагностику;
выполнять советы и рекомендации по ремонту;
использовать качественные детали заводского производства;
произвести проверку работы систем машины после ремонта.

Примечание.
Не следует браться за те или иные действия, если водитель чувствует неуверенность в своих силах. В этом случае лучше прибегнуть к услугам специалиста, хотя за услуги подобного рода он возьмет не маленькие деньги.

Но проблем не возникнет, если делать все так, как советует инструкция. Сегодня в магазинах цена на лампочки заднего фонаря, как и на сам комплект фары не такой уж и дорогой.
Так что попробовать провести замену самостоятельно актуально.

Лампа в поворотник ваз 2110

закрасил поворотники в чёрный цвет и чтоб днём их было видно решил взять диодные лампы в поворотники. они моргали быстро как будто не работает одна лампочка, полазив по просторам инета я наткнулся на одну статью про такие лампочки и как от неё избавится без резистора, это замена реле аварийки на реле 644.3777 когда поставил то поворотники стали моргать по нормальному.

FakeHeader

Comments 20

Лампочки то живи еще?) Думаю покупать ли или нет

Тоже типо того лампочки купил, хочу задние фары в красный лак задуть и такие лампочки поставить. Вот только останавливает то, что не знаю ресурс этих лампочек, долговечны ли.

У самого не долго стоят. Как в магазине сказали что с нового 2016 года торгуют ими возвратов и жалоб на них не поступало. Постоянно в этом магазине закупаюсь и некоторых продавцов знаю они мне плохого не будут советовать!

Пока фото/видео было/стало нет — непонятен эффект

Фото как было я уже не сделаю это модно и так увидеть на многих десятках, а как стало сделаю и скину обязательно сразу же после того как авто заберу с СТО после ремонта.

Крайне непонятный мне тюнинг, лишится сигналов поворота)) на десятом семействе на оборот нужно делать все ярче ибо не видно не хрена, поставить свою машину рядом с иномаркой которой не много лет от роду и сам поймешь, стопы, габариты, поворотники у нас тусклее раза в 2)

Я когда разобрал повороты то отражатель практически мутный был. Видал на многих авто повороты красят в разные цвета: В оранжевый, белый, жёлтый и также толков особо не было, я то хоть по ярче лампочки поставил не как многие стоковые оставляют. Думаю задние разобрать и отражатель покрасить хорм цветом)

В задних отражатель наверняка целый

Если эти лампочки действительно светят, имею в виду боковые диоды, то их свет как раз рассчитан на отражение, как думаешь сильно ли будет отражаться от черного? Я думаю совсем не будет. Вся надежда на светодиод который с торца.

Указатели поворота ваз 2112 (левые или правые) включаются подрулевым переключателем.

Режим аварийной сигнализации (мигают все указатели поворота ваз 2110) включается при нажатии на соответствующую кнопку. Мигание ламп в этом режиме обеспечивается реле-прерывателем К3 типа 493.3747 в монтажном блоке.

При перегорании одной из ламп указателя поворота частота мигания оставшихся ламп и контрольной лампы удваивается. В нормальном режиме частота мигания должна составлять 90±30 циклов в минуту при температуре окружающего воздуха от –40 до +65°С и напряжении от 10,8 до 15 В.

Схема включения указателей поворота и аварийной сигнализаци
1 —- лампы указателей поворота в блок-фарах
2 —- монтажный блок
3 —- выключатель зажигания ваз 2111
4 —- выключатель аварийной сигнализации
5 —- боковые указатели поворота
6 —- лампы указателей поворота в наружных задних фонарях
7 —- переключатель указателей поворота
8 —- комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации

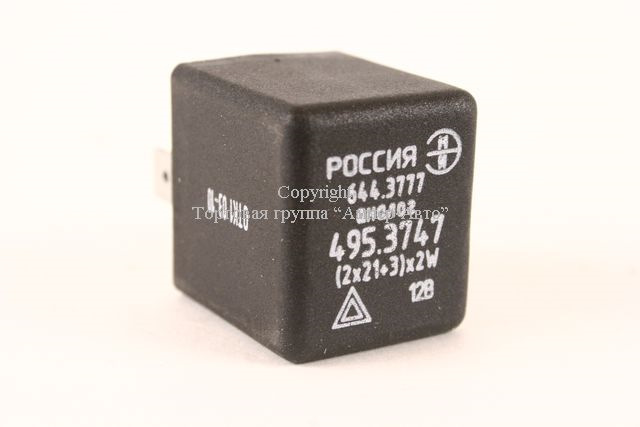

К3 —- реле-прерыватель указателей поворота и аварийной сигнализации
А —- к источникам питания

Решение о замене стандартных лампочек на современные светодиоды в последнее время приобрело своеобразную актуальность. Так, наличие светодиодов позволяет расширить диапазон цветовых эффектов, а также сэкономить на потреблении тока. Но, несмотря на преимущества светодиодов, все же существуют свои определенные трудности во время их установки на поворотники ВАЗ 2110 – появляются трудности с морганием (частота сигналов резко увеличивается).

В чем причина следует разобраться…

Прежде всего, необходимо разобраться в принципе работы реле указателей поворотов ВАЗ 2110 (реле под № 3 в блоке предохранителей), а также в остальных моделях автомобилей:
Во время работы штатной лампочки в поворотниках происходит нагревание пластины в самом реле, за счет сопротивления лампочки, следовательно, цепь размыкается. В случае перегорания лампочки реле недополучает это сопротивления, отсутствует нагрев, нет размыкания цепи и как результат частое моргание.

Читать еще: Ширина колеи нива шевроле

Вывод: быстрое моргание указателей поворотов указывает на необходимость замены лампочки.
Идентичная проблема появляется с частым морганием при установке светодиодов в поворотники на место лампочек, поскольку реле ощущает недостаток необходимого сопротивления – срабатывает аварийный режим.

То же происходит с заменой габаритных ламп на диоды (причина все та же – реле).
Варианты решения данной проблемы:

Оснащение реле поворотов дополнительным резистором:

– можно воспользоваться следующим приемом – впаять резистор (приблизительно 2,2 кОм) параллельно светодиодам, что послужит имитацией нагрузки лампы.
– либо проще всего подсоединить параллельно светодиодам штатные (обычные) лампочки. Но здесь есть свои недостатки: нагревание резисторов, ухудшается свет лампы накаливания.

В целях устранения частого моргания поворотов с уже установленными светодиодами рекомендуется сделать замену конденсатора в реле поворотов. Для этого следует выпаять прежний конденсатор и соответственно впаять новый на его место (обратите внимание на полярность, чтобы в случае чего не перепутать).

Вывод: увеличивая емкость конденсатора в два раза, соответственно уменьшается количество морганий также в 2 раза.

Если в наличии нет конденсатора большей емкости, не нужно расстраиваться: можно взять аналогичный конденсатор и впаять параллельно как дополнительную емкость. Недостаток: аварийное моргание в замедленном темпе.

Светодиоды последовательного соединения (спаивания).

Существует такое утверждение, что спаянные в последовательном расположении 5 светодиодов в поворотнике создают достаточную нагрузку для размыкания цепи.

Размыкание цепи в реле поворотов.

Один из распространенных способов – размыкание самой цепи на плате реле поворотов, в результате чего реле будет срабатывать и при стандартных лампах, и при светодиодах.

Недостаток такого варианта: отсутствие сигнала о перегоревшем поворотнике.

Фотогалерея

Добро пожаловать на сайт https://lada110atricom.ru

У многих людей есть собственные автомобили, различных марок, комплектаций, тюнингованные и просто “серые” авто для повседневной езды. Кто-то делает различные примочки для авто своими руками, кто-то загоняет в специальные сервисы, а кто-то просто любуется на то как люди это делают. Собственно об этом и хотелось бы поговорить – о тюнинге!

Раньше у меня не было автомобиля и как-то не было в нём необходимости, но в душе всегда хотелось посидеть, порулить и насладиться скоростью. Первым шагом к покупке авто стало получение водительских прав, на которые я пошёл обучаться также спонтанно. Вообщем отучился 3 месяца в ДОСААФе и 29.02.2008 года я получил своё водительское удостоверение. Время от времени возникало желание купить автомобиль, но не было средст для его покупки, да и стал задумываться о том – собственну “куда ездить то ?”, до работы идти 15 минут, дачу давно забросили и получается что машина и не нужна.

Время шло, годы летели, слухи шли о кризисе. К тому времени удалось немного скопить наличности, которые было всё-таки решено вложить в какое-нибудь автомобильное средство, пока они не пропали . Одним чудесным утром, собравшись, мы поехали на авторынок в Саратов с целью выбора автомобиля для меня. Пришлось занять у знакомых не малую ещё дополнительную сумму наличности, а то моих скоплений не хватало.

Отправились в дорогу, ехали-ехали и наконец приехали. Пошли по рынку.

В Саратове автомобилей было много, одни не по нашим деньгам, другие слишком убитые, вообщем бродили-бродили и увидели ВАЗ2110 красного цвета (мой любимый цвет). Спустя некоторое время, после долгих хождений всё-таки было решено приобрести первый понравившийся автомобиль и ехать уже наконец-то домой.

Путь до дома был неблизкий, в районе 200км. По началу я думал что мой друг будет за рулём и пригонит мою машинку в мой родной Камышин, но всё-таки погнал её обратно я сам. Это мой самый первый раз когда я так долго ехал за рулём, ведь последний раз когда я его держал в руках было ещё в феврале и то минут 10. Первые минут 10-20 я не мог прийти в себя, то что сижу за собственным автомобилем, руки немного потрясывало и всё не верилось что я еду. Буквально, проехав километров 50, я уже стал чувствовать себя намного увереннее, развалился на сиденье и стал наслаждаться поездкой.

Всё бы ничего, но в Красноармейске на посту ДПС нас остановили для проверки документов. А я по глупости взял с собой только права, а остальные доки остались у мамки, которая на другой машине с водителем уехали вперёд. Благо остановились метрах в 300 от нас. Инспектору пришлось ждать некторое время, на что он сделал грозное выражение лица. Принесли документы, всё проверили, но всё-таки докапались до того, что не было аптечки, огнетушителя и знака. А то что автомобиль даже и на транзитных номерах и только что куплен его не волновало, пришлось заплатить некоторый штраф в фонд Инспектора. Сели в машину, заправились и отправились дальше в путь.

Долетели до дома в принципе быстро, около 3 часов всего ехали, хотя можно было бы и больше, но я был в то время ещё новичком, да и машина не проверенная, мало ли что сломается, поэтому скорость держал в районе 100-110км/ч. Но всё-таки было желание испытать драйва и поэтому разогнался разок до 155км/ч, машина вела себя на дороге изумительно, я оставался довольным во время всего пути.

Вот и краткая история о шагах к покупке первого автомобиля, который до сегодняшнего дня со мной, радует меня. Время от времени что-то делаю для души в ней, небольшой тютинг и т.п. о чём я расскажу в своём Бортовом журнале .

Высказывайте свои мнения о моей работе, ну и просто так можно что-то обсудить, дальнейшие работы, планы.
