Стеклоподъемники ВАЗ-2114: схема подключения. Распиновка кнопки стеклоподъемника

ВАЗ-2114 — автомобиль, у которого неисправность стеклоподъемника — нередкое явление. Это одна из тех неприятностей, которая не мешает езде, но изрядно портит нервную систему автолюбителю. Невозможность проветрить воздух в салоне, уменьшить температуру летом зачастую снижает хладнокровие, столь необходимое человеку за рулем.

Разновидности стеклоподъемников

Автомобильные производители выпускают машины разных комплектаций. Самые дешевые из них имеют ручные стеклоподъемные механизмы. Проблем они создают меньше электрических, но неудобство их использования заключается в том, что находясь на водительском месте, невозможно открыть окно с пассажирской стороны, не отвлекаясь от вождения.

Ручные стеклоподъемники, которые устанавливаются на конвейере, имеют небольшие отличия от электрических. Сам механизм, осуществляющий подъем стекла, точно такой же.

Разница заключается в том, что ручной вариант имеет редуктор, передающий вращение ручки стеклоподъемника на устройство подъема стекла, тогда как в электрическом варианте эту функцию выполняет электродвигатель. На обшивке дверей, на месте отверстия для ручного привода, стоит заглушка. Кроме того, электрическая разводка имеет дополнительную схему подключения стеклоподъемников ВАЗ-2114.

Ручные стеклоподъемники

Устройства подъема стекла на передней и задней дверях аналогичные. Отличие состоит лишь в размерах и пропорциях деталей, тогда как принцип действия одинаковый.

Основной частью является направляющая, в которой передвигается кронштейн, фиксирующий стекло. Направляющая имеет болты крепления в верхней и нижней части. С их помощью она устанавливается в свое положение на двери. На верхнем и нижнем краях направляющей жестко закреплены ролики, по которым проходят тросы, приводящие в движение кронштейн крепления стекла.

Другой частью стеклоподъемника является механизм, приводящий в действие трос. Он состоит из ролика и редуктора, который вращается либо рукояткой, либо электродвигателем (при наличии электрической схемы у стеклоподъемника ВАЗ-2114).

Для того чтобы тросы постоянно находились в смазанном состоянии, а также не подвергались загрязнению, они помещены в жесткие стальные рубашки, которые соединяют систему из трех роликов воедино.

На верхней части кронштейна стекла есть два отверстия с резьбой. В них закручиваются болты, фиксирующие держатель стекла.

Рычажный стеклоподъемник

Одной разновидностью стеклоподъемного механизма для ВАЗ-2114, который, к сожалению, не идет с завода, является рычажный стеклоподъемник. Выпускает эту продукцию компания Ningbo Stone.

Эти устройства отлично зарекомендовали себя, как надежные и неприхотливые механизмы. В отличие от тросиковых стеклоподъемников, они имеют большее усилие подъема. Примерзшие зимой стекла для них не проблема. Они легко с ними справляются, тогда как тросиковые подъемники испытывают значительную нагрузку как на механизм, так и на электрику.

Один небольшой минус рычажного механизма является в том, что скорость подъема стекла неодинаковая. Чем выше стекло, тем она меньше. Это связано с геометрией механизма подъема. Наглядным примером могут послужить ножницы. Если взять их за кольца и максимально раздвинуть концы в стороны, а затем сводить кольца друг к другу, то становится видно, что высота режущих концов быстрее меняется тогда, когда кольца раздвинуты максимально. И наоборот, скорость подъема уменьшается по мере того, как кольца сближаются.

Именно это обстоятельство позволяет этому механизму создавать значительное усилие. Как известно из уроков физики, когда проигрываешь в пройденном расстоянии, то выигрываешь в силе. То же самое происходит здесь: в верхней части амплитуды движения, пройденное расстояние уменьшается, а сила подъема увеличивается.

Приводится в действие механизм электродвигателем, а подключается стандартно к схеме стеклоподъемников ВАЗ-2114.

Реечный стеклоподъемник

Еще одним хорошим вариантом замены штатных механизмов являются реечные стеклоподъемники. Выпускаются фирмой «Форвард» и зарекомендовали себя с хорошей стороны. Эти устройства отличаются высокой скоростью подъема и опускания. Так же, как в случае с рычажными механизмами, они обладают большим усилием, чем штатные. Несмотря на более скромные размеры электродвигателя, который соединяется стандартными разъемами схемы подключения стеклоподъемников ВАЗ-2114.

Секретом надежности устройства является простая кинематическая схема трансформации вращения вала электродвигателя в поступательное движение кронштейна крепления стекла. На валу двигателя находится шестерня, которая входит в зацепление с зубьями рейки. Это позволило свести к минимуму дополнительные детали и упростило конструкцию. А в сочетании с качественными материалами изготовления обеспечило надежную работу.

Электрический стеклоподъемник

Комплектация автомобиля с электрическим приводом стекол содержит дополнительные пучки проводов, составляющие схему стеклоподъемников ВАЗ-2114. Кроме этого, на обшивку передней пассажирской двери выведена кнопка управления. На водительской двери есть блок кнопок, которые управляют всеми стеклами, имеющими электрическое подключение стеклоподъемников ВАЗ-2114.

Схема имеет следующие элементы:

1. Монтажный блок.
2. Кнопка ЭСП передней пассажирской двери.
3. Электродвигатель подъемника передней пассажирской двери.
4. Электродвигатель ЭСП водительской двери.
5. Кнопка переключателя водительской двери.
6. Замок зажигания.

Буквой «А» на схеме указываются провода, идущие к питанию схемы, а буквой «В» провода, идущие к габаритным огням.

Как переделать ручной привод на электрический?

Если принято решение установить электрические стеклоподъемники вместо ручных на передние двери, то надо понимать, что придется не просто поставить электромотор, а поменять весь механизм в сборе. Нужно будет смонтировать новую проводку и доработать обшивки дверей: установить заглушку на месте ручки стеклоподъемника, вырезать отверстие для установки кнопки управления.

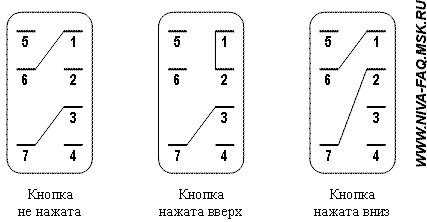

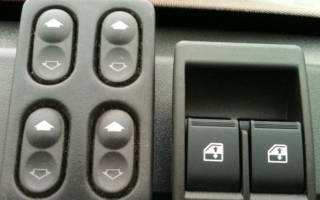

Как подключить кнопку?

Кнопки водительской и пассажирской двери соединены между собой, а также с двигателем ЕСП и проводом питания. Правильная распиновка кнопки стеклоподъемника:

1. Контакт 1 на водительской двери соединен с контактом 6 на пассажирской стороне. Контакт 1 на пассажирской двери соединен с минусовым контактом двигателя ЕСП.
2. Контакт 2 на обеих кнопках соединен с питанием.
3. Контакт 3 — это масса на водительской стороне и плюсовой провод на пассажирской.
4. Контакт 4 в обоих случаях идет к выключателю габаритов.
5. Контакт 5 во всех случаях является массой.
6. Плюсовой провод мотора ЕСП соответствует контакту 7 кнопки пассажирской двери.

Как разобрать дверь ВАЗ-2114?

Чтобы добраться до механизма подъема стекол, нужно снять обшивки двери. Кроме этого, если планируется замена на электрический подъемник, то нужно демонтировать ограничитель открывания, так как в дверь нужно будет завести пучок проводов. Чтобы снять обшивку, следует:

1. Открутить снизу три самореза, которые держат пластиковый карман обшивки.
2. Выкрутить два болта, держащие внутреннюю ручку. Чтобы получить доступ к болтам, нужно вытащить при помощи тонкой плоской отвертки круглые заглушки.
3. Снять пластиковую облицовку ручки дверного замка. Для этого ее надо поддеть отверткой и, сдвинув немного в сторону, вытащить из своего углубления.
4. Открутить кнопку блокиратора замка.
5. Снять обшивку. Делается это следующим образом. В щель между обшивкой и каркасом двери вводится плоская монтировка или мощная отвертка. Она должна попасть между дверной клипсой и каркасом двери. Затем нужно отжать именно клипсу, а не обшивку. Иначе крепление клипсы можно сломать, и при последующей установке обшивка не будет плотно сидеть на своем месте. Клипсы установлены по всему периметру двери в количестве 8 штук. Их нужно вытащить поочередно.

После освобождения дверной обшивки не нужно спешить ее снимать. Если это дверь с электрическим приводом, то она соединена пучком проводов, идущих на кнопку стеклоподъемника, распиновка которой состоит из семи контактов, закрытых пластиковым разъемом. Чтобы его разъединить, нужно маленькой отверткой нажать на фиксатор и вытащить ту часть, в которую входят провода.

Замена стеклоподъемника

Если не работает стеклоподъемник ВАЗ-2114, его можно заменить новым. Для этого нужно проделать следующее:

1. Открутить ключом на 10 три гайки, которые удерживают направляющую стекла.
2. Ключом на 8 открутить три гайки, которые фиксируют электродвигатель или редуктор ручного привода.
3. Отсоединить кронштейн крепления стекла от держателя стекла. Для этого нужно открутить два болта на 8 на кронштейне.

После этого можно вытащить стеклоподъемник из двери. Стекло при этом должно оставаться в поднятом состоянии. Иначе вынуть механизм будет невозможно.

Новый подъемник устанавливается в обратном порядке. Однако не нужно торопиться затягивать кронштейн крепления стекла. Сначала нужно убедиться, что стекло занимает правильное положение в направляющих и четко в них ходит.

Причины плохой работы

Причин, по которым плохо работает стеклоподъемник ВАЗ-2114, не так уж и много. Условно их можно разделить на механические и электрические. Рассмотрим основные из них:

1. Перекос стекла. Часто причина плохой работы заключается не в самом стеклоподъемном механизме, а в нарушении положения стекла относительно своих направляющих. Это может произойти либо по причине откручивания крепления кронштейна, либо сырая резина, фиксирующая стекло в держателе перестала выполнять свои функции. Этот вариант происходит гораздо реже.
2. Загрязнение резинок направляющих. Стекло движется внутри пазов, образованных резинками. Эти пазы имеют свойство забиваться грязью. Она, как абразив, повышает силу трения, которая создает сопротивление движению стекла.
3. Загрязнение стеклоподъемного механизма. В процессе эксплуатации водители не догадываются о том, что внутри дверей также необходимо проводить техническое обслуживание. Тем более это касается тросового механизма. С годами происходит не только загрязнение, но и высыхание смазки механизма и тросов, что увеличивает силу трения. Передний левый стеклоподъемник быстрее выходит из строя по причине более частого использования.
4. Следующая причина— износ пластиковых зубьев привода механизма. В этом случае при нажатии на кнопку управления слышно, как работает электродвигатель, но движения стекла не происходит.
5. Обрыв тросиков. Это происходит по причине попыток открыть замерзшие окна. При многократных нагрузках, превышающих номинальные, тросики начинают расслаиваться и постепенно выходить из строя.

Электрические причины можно свести либо к короткому замыканию, либо к потере контакта в схеме стеклоподъемников ВАЗ-2114.

Стоимость замены

Замена стеклоподъемников ВАЗ-2114 обходится дешевле, чем установка электрических механизмов взамен ручных. Если для того, чтобы просто поменять стеклоподъемник нужно разобрать дверную обшивку, демонтировать старый механизм и поставить новый, то чтобы установить электрический вариант вместо ручного, нужно частично разобрать панель приборов, выбрать источник питания и от него протянуть проводку внутрь двери. Эта работа требует вмешательства электрика. Потому что питание нельзя брать откуда попало: источник должен соответствовать мощности электропривода, а также в случае возникновения короткого замыкания предохранители должны защитить основную проводку автомобиля. Кроме этого, стеклоподъемники должны работать при включенном замке зажигания.

Подводя итог, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнить, не имея специфических знаний, самому, тогда как работа с электрикой требует специалиста, которому нужно заплатить.

Цена стеклоподъемника ВАЗ-2114 находится в диапазоне от 2,5 тыс. до 3,5 тыс. рублей, в зависимости от конструкции и производителя. Но как было сказано ранее: рычажный и реечный вариант предпочтительнее. Если покупать устройство только на одну сторону, то левый передний стеклоподъемник будет дороже, поскольку он более востребован.
