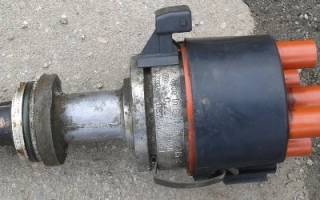

Трамблер: устройство и работа

Трамблер, или прерыватель распределитель зажигания — это важный элемент бензинового двигателя внутреннего сгорания. Именно благодаря трамблеру подается электрический импульс на каждую из свечей зажигания, из-за чего происходит ее разряд и воспламенение топливно-воздушной смеси в камере сгорания каждого из поршней.

Конструкция данного устройства оставалась практически неизменной с момента его изобретения в 1912 году американским изобретателем и успешным предпринимателем Чарльзом Кеттерингом (Charles Franklin Kettering). В частности, Кеттеринг являлся основателем известной компании Delco, ему принадлежит 186 патентов связанных с электрической контактной системой зажигания.

Попробуем разобраться с устройством и принципом работы прерывателя распределителя зажигания.

Устройство

Детально описывать каждую шайбочку и пружинку мы не будем, поскольку имеется на нашем сайте Vodi.su статья, в которой устройство прерывателя раскрыто вполне доступно.

Основными же элементами являются:

• привод распределителя (ротор) — шлицевой валик, который входит в сцепление с шестерней распредвала или специального промвала (в зависимости от устройства двигателя);
• катушка зажигания с двойной обмоткой;
• прерыватель — внутри него находятся кулачковая муфта, группа контактов, центробежная муфта;
• распределитель — бегунок (он прикреплен к валу привода сцепления и вращается вместе с ним), крышка трамблера (от нее отходят высоковольтные провода к каждой из свечей).

Также неотъемлемыми элементами трамблера является вакуумный регулятор опережения зажигания. В схему входит конденсатор, основная задача которого — брать на себя часть заряда, таким образом оберегая группу контактов от быстрого плавления под воздействием высокого напряжения.

Кроме того, в зависимости от вида трамблера, в нижней части конструктивно связанный с приводным валиком, установлен октан-корректор, который корректирует скорость вращения под определенный тип бензина — октановое число. В более старых версиях его нужно корректировать вручную. Что такое октановое число мы тоже рассказывали на нашем сайте Vodi.su.

Принцип работы

Принцип работы достаточно простой.

Когда вы поворачиваете ключ в замке зажигания, замыкается электрическая цепь и напряжение от аккумулятора подается на стартер. Бендикс стартера входит в зацепление с венцом маховика коленвала, соответственно, движение от коленвала передается на приводную шестерню валика распределителя зажигания.

При этом на первичной обмотке катушки замыкается цепь и возникает низковольтный ток. Контакты прерывателя размыкаются и ток высокого напряжения аккумулируется на вторичной цепи катушки. Затем этот ток поступает на крышку трамблера — в нижней ее части имеется графитовый контакт — уголек или щетка.

Бегунок постоянно находится в контакте с этим центральным электродом и, вращаясь, передает часть напряжения попеременно на каждый из контактов, связанный с определенной свечой зажигания. То есть индуцированное в катушке зажигания напряжение поровну распределяется между всеми четырьмя свечами.

Вакуумный регулятор связан трубкой с впускным коллектором — задроссельным пространством. Соответственно, он реагирует на изменение интенсивности подачи воздушной смеси в двигатель и изменяет угол опережения зажигания. Это нужно для того, чтобы искра подавалась в цилиндр не в тот момент, когда поршень находится в верхней мертвой точке, а немного с опережением. Детонация будет происходить точно в момент впрыска топливно-воздушной смеси в камеру сгорания, а ее энергия будет толкать поршень вниз.

Центробежный регулятор, который находится в корпусе, реагирует на изменение скорости вращения коленчатого вала. Его задача также состоит в изменении угла опережения зажигания, чтобы топливо использовалось максимально эффективно.

Следует отметить, что данный вид трамблера с механическим распределителем устанавливается преимущественно на автомобилях с двигателями карбюраторного типа. Понятно, что при наличии каких-либо вращающихся деталей происходит их износ. В инжекторных двигателях или даже более современных карбюраторных используется, вместо механического бегунка, датчик Холла, благодаря ему распределение производится за счет изменения интенсивности магнитного поля (см. эффект Холла). Данная система более эффективная и занимает меньше места под капотом.

Если же говорить о наиболее современных автомобилях с инжектором и распределенным впрыском, то там используется электронная система зажигания, ее также называют бесконтактной. За изменением режимов работы двигателя следят различные датчики — кислорода, коленвала — от которых сигналы подаются на электронный блок управления, а с него уже идут команды на коммутаторы системы зажигания.

Катушка зажигания автомобиля

Во всех автомобилях с ДВС задачу воспламенения топливной смеси внутри цилиндра решает специальное устройство — свеча зажигания, которая в строго определенные моменты времени должна формировать на своих электродах мощный искровой разряд. От качества и стабильности образования искры зависит работоспособность силовой установки автомобиля в целом. А частота образования искры, с учетом максимальных оборотов двигателей, может достигать нескольких тысяч срабатываний в минуту.

Каждое срабатывание требует наличия в системе высокого напряжения номиналом в несколько десятков киловольт, тогда как существующие автомобильные аккумуляторные батареи (АКБ) способны выдавать стандартные значения 12 или 24 вольт (для тяжелых грузовиков и спецтехники).

Таким образом, в цепи от АКБ до свечи должен присутствовать достаточно компактный трансформатор, преобразующий низкое напряжение постоянного источника в высоковольтные импульсы требуемого номинала. В любом автомобиле таким трансформатором является катушка зажигания (КЗ).

Среди автолюбителей широко распространено и другое, простонародное, название этой детали – «бобина».

Устройство катушки зажигания

Рассмотрим, как устроена классическая катушка (или общего типа).

Основу конструкции составляют две обмотки: низковольтная (другое название — первичная) и высоковольтная (или вторичная). Для первичной обмотки используется изолированная медная проволока с диаметром сердечника 0,5-0,8 мм. Количество витков не превышает 300. Поверхностная изоляция защищает обмотку от перепадов входного напряжения и от возможности короткого замыкания. Выводы обмотки заведены на клеммы, расположенные на защитной крышке. К ним подсоединяются провода бортовой сети 12 В от внешнего источника.

Внутри первичной находится высоковольтная обмотка. Для её изготовления используется более тонкая проволока (диаметр сечения не выше 0,1 мм), но зато число витков может достигать 50 тысяч. «Минусовые» выводы обмоток соединены, а «положительный» вывод второй обмотки выведен на высоковольтный наконечник КЗ, откуда и подается импульс высокого напряжения.

В конструкции КЗ присутствуют и другие важные компоненты:

• корпус устройства, предохраняющий от повреждения внутренние детали катушки;
• защитная крышка, соединенная с корпусом герметичным неразборным соединением;
• железный сердечник, способствующий повышению выходного напряжения и «успокаивающий» вихревые токи;
• наружный магнитопровод;
• каркас высоковольтной обмотки;
• изоляторные элементы;
• клеммные контакты для подключения внешнего источника;
• контактный винт;
• клемма центрального наконечника с контактной пружиной для снятия высокого напряжения;
• крепежная скоба устройства.

Устройство катушек разных видов

Для эффективного охлаждения устройства в процессе его работы внутренняя полость некоторых моделей перед соединением защитной крышки с корпусом при производстве изделия заполняется специальным маслом.

Для решения задачи поддержания стабильного уровня напряжения на входе катушки некоторые модели могут дополнительно оснащаться «навесными» резисторами.

Принцип работы катушки зажигания

Алгоритм работы достаточно прост: на витки первичной обмотки устройства подается постоянное напряжение от внешнего источника, которое вызывает образование магнитного поля. Это поле воздействует также и на вторую обмотку, где в результате встречной индукции формируется импульс высокого напряжения.

Значение индукции магнитного поля на выходе равняется произведению значения индукции первичной обмотки на количество витков высоковольтной обмотки. За счет этого лавинообразного роста индукции во вторичном контуре мы и получаем такой мощный импульс на выходе КЗ.

Типы катушек зажигания

Все существующие на сегодня автомобильные катушки по конструктивным особенностям можно разделить на четыре группы:

• Классические (общего типа);
• Двухвыводные (сдвоенные);
• Комбинированные (модули зажигания);
• Индивидуальные.

КЗ общего типа подразделяются на «сухие» и маслонаполненные. «Сухие» появились позже маслонаполненных и постепенно вытеснили их с рынка за счет меньшей стоимости материалов и простоты изготовления. Конструктивно две разновидности классической катушки практически не отличаются друг от друга. В «сухом» изделии отсутствует металлический корпус, а функции защиты от механических повреждений и теплоотвода выполняет толстый слой эпоксидного компаунда, покрывающий всю поверхность устройства.

Основная особенность работы общей катушки заключается в необходимости наличия в цепи зажигания управляющего и распределительного механизма – трамблера, который отвечает за коммутацию низкого напряжения на вход катушки и «раздачу» высокого напряжения по свечам. Именно этот механический коммутатор управляет возникновением искры, а также синхронизирует этот процесс с тактами работы ДВС.

Катушки зажигания сдвоенного типа по своему внутреннему конструктиву аналогичны классическим. Основное отличие заключается в том, что изделие имеет два высоковольтных вывода. Таким образом, каждый сформированный устройством высоковольтный импульс поступает одновременно на две свечи. Но так как алгоритм функционирования двигателя подразумевает максимальное сжатия топливной смеси (время поджига) одномоментно только в одном рабочем цилиндре, то образующийся искровой разряд на свече другого цилиндра «пропадает» впустую. Этот процесс называют также «холостой искрой». Однако на следующем такте работы силовой установки два вывода катушки меняются местами: первый осуществляет «холостой» выстрел, зато второй отрабатывает свой хлеб на все сто.

Сдвоенная катушка зажигания

Двухвыводные катушки имеют два главных преимущества перед классическими:

1. При объединении двух изделий в одном блоке на 4-цилиндровом моторе (трех изделий на 6-цилиндровом и т.д.) распределитель высокого напряжения в цепи зажигания автомобиля становится ненужным, что влечет за собой повышение надежности системы в целом.
2. Такую катушку можно подключать к свечам зажигания разными способами: первый – подавать высоковольтные импульсы на свечи по двум проводам высокого напряжения, второй – использовать для одной свечи наконечник, для второй — провод. Это позволяет конструкторам повысить вариативность размещения и подключения КЗ.

Катушками комбинированного типа оснащать авто начали после широкого распространения инжекторных ДВС.

Сначала модули зажигания представляли собой единый блок, состоящий только из отдельных катушек (по числу использующихся в ДВС цилиндров) и специальных наконечников, закрепленных на выводах КЗ. С помощью этих наконечников вся конструкция надевалась на свечи, вкрученные в колодцы головки блока цилиндров (ГБЦ). Такой модуль зажигания позволял отказаться от высоковольтной части трамблера. А функцию низковольтного коммутатора в первых модулях выполнял блок управления ДВС, который для этой цели оснащался необходимым количеством транзисторов.

Позже транзисторные ключи коммутации низковольтного напряжения также перекочевали из дорогого и сложного блока управления в корпус модуля КЗ, который стал независимо выполнять все функции.

Индивидуальные катушки являются сегодня наиболее востребованными устройствами. Выбранная производителем архитектура сердечника позволяет разделить эти изделия еще на две дополнительных группы: компактные и стержневые. Индивидуальные получили свое название в силу того, что каждая работает только на одну свечу.

Алгоритм функционирования индивидуальной катушки полностью соответствует алгоритму работы КЗ других типов, но её конструктив имеет особенности. Главное отличие – зеркальное расположение двух обмоток по сравнению с конструкцией КЗ общего типа. Также индивидуальная имеет два сердечника: один внутри и один снаружи обмоток.

Высоковольтный вывод катушки подсоединён к наконечнику, состоящему из металлического стержня, упорной пружины и керамического изолятора. С помощью наконечника она надевается на свечу, вкрученную в ГБЦ.

Для предохранения вторичной обмотки КЗ от сверхвысоких нагрузок в её конструкции предусмотрено использование мощного диода, способного выдерживать постоянное воздействие значительных напряжений.

К особенностям индивидуальных можно отнести их компактность и отсутствие в изделии некоторых элементов, присущих КЗ других типов, что положительно сказывается на минимизации потерь энергии в цепи высокого напряжения.

Индивидуальные КЗ некоторых производителей дополнительно оснащаются электронными деталями для поддержки воспламенительного механизма.

Применяемость катушек зажигания

Все современные автомобильные системы зажигания используют те или иные типы катушек зажигания.

Катушки общего типа могут быть установлены на автомобили с любой системой зажигания, но при этом они требуют обязательного наличия трамблера. Тогда как сдвоенного типа применяются исключительно в электронных системах зажигания. Индивидуальные и модульные устанавливаются только на те машины, которые используют современные системы зажигания электронного типа.

Требования, предъявляемые к катушкам зажигания

Современные катушки зажигания должны удовлетворять следующим основным требованиям:

1. Компактные размеры, небольшой вес.
2. Стабильность характеристик в течение всего срока эксплуатации устройства, надежность и долговечность изделия.
3. Продуманный дизайн, простота установки/снятия устройства.
4. Повышенная защита от неблагоприятного воздействия агрессивных внешних факторов (экстремальные температуры, влажность, загрязненность и пр.).
5. Точность изготовления и механическая прочность посадочных мест, крепежных элементов и контактов устройства.

Заключение

Несмотря на значительную эволюцию ДВС, а также различных электронных систем и узлов автомобилей, катушки зажигания с момента их первого появления на машинах и до нынешнего времени претерпели не столь значимые конструктивные изменения. Они продолжают решать свою основную задачу – трансформацию постоянного низкого напряжения в мощные высоковольтные импульсы, требуемые для стабильной и надежной работы свечей в цилиндрах двигателя.

В современных ДВС наибольшее распространение и развитие получили катушки индивидуального и модульного типов. Это связано с их эффективностью, малыми габаритами и долговечностью. Этот вывод подтверждается многолетним опытом эксплуатации данных типов на большинстве моделей автомобилей ведущих производителей мира.

Что такое бесконтактная система зажигания

Дата публикации: 18 декабря 2018 .
Категория: Автотехника.

Для того чтобы бензиновый двигатель заработал, в его цилиндрах должно произойти воспламенение топлива. Это истина. Поэтому система зажигания (сначала, естественно, контактная) и возникла одновременно с автомобилем. Но прогресс не стоит на месте. Он, конечно же, коснулся и системы зажигания: на смену традиционному способу образования искры пришел более эффективный и надежный, а именно, бесконтактный. О нем и пойдет речь в данной статье.

Основные различия традиционной и бесконтактной систем зажигания

При работе бензинового двигателя искрообразование (то есть подача высокого напряжения на свечу) происходит в момент, когда осуществляется размыкания низковольтной цепи питания катушки зажигания. В традиционной системе в качестве такого «выключателя» выступают контакты механического прерывателя, которые периодически размыкаются при соприкосновении с кулачками вращающегося ротора трамблера.

Именно этот узел и был заменен при переходе на бесконтактную систему. Управляющий сигнал в ней формируется специальным сенсором (индуктивным, оптическим или датчиком Холла), установленным под крышкой распределителя. Электрический импульс поступает на полупроводниковый коммутатор, который и осуществляет управление первичной обмоткой катушки зажигания.

На заметку! В полной мере назвать систему зажигания большинства современных автомобилей (средней ценовой категории) бесконтактной все-таки нельзя. Дело в том, что контакты, установленные в крышке распределителя, все равно участвуют в процессе искрообразования, ведь, именно, через них и бегунок высокое напряжение подается на свечи.

Преимущества и недостатки бесконтактной системы зажигания

Несмотря на то, что бесконтактная система зажигания (БСЗ) стоит дороже (это, пожалуй, ее единственный недостаток) по сравнению с традиционной, именно ее применяют сейчас во всех современных автомобилях. Лучшее искрообразование в БСЗ обусловлено тем, что за счет применения полупроводникового коммутатора уменьшаются потери энергии на первичной обмотке катушки, а это, в свою очередь, ведет к увеличению напряжения на вторичной. В результате происходит более полное сгорание топливно-воздушной смеси в цилиндрах двигателя. Отсюда и все вытекающие достоинства бесконтактной системы зажигания:

• увеличение мощности мотора;
• экономия топлива;
• улучшение динамических характеристик автомобиля;
• снижение токсичности выхлопных газов;
• уверенный запуск двигателя в условиях повышенной влажности и больших отрицательных температур;
• стабильная работа мотора при различных оборотах (вплоть до максимальных);
• увеличение срока эксплуатации свечей.

Способы переоборудования контактной системы зажигания в бесконтактную

Естественно, по дорогам нашей необъятной Родины колесит огромное количество автомобилей (как импортных, так и отечественных), оборудованных стандартной системой зажигания. Повысить эффективность и надежность ее работы – мечта любого владельца транспортного средства. В настоящее время сделать это своими руками достаточно просто. Существует два основных способа (вариант полностью самодельного устройства мы не рассматриваем) модернизации системы зажигания:

• Приобретение и установка полного комплекта бесконтактного зажигания. Хотя такой вариант тюнинга и является достаточно дорогостоящим, специалисты считают его самым «правильным» с технической точки зрения. Только полностью заменив штатную систему зажигания можно получить новую, обладающую всеми достоинствами бесконтактного искрообразования.
• Доработка «родного» трамблера, путем установки специального модуля, представляющего собой малогабаритное устройство «3 в 1» (датчик, усилитель сигнала и коммутирующий транзистор). Этот вариант модернизации является менее затратным и позволяет несколько улучшить технические характеристики традиционной системы зажигания, исключив из схемы «проблемный» механический прерыватель.

На заметку! Производители автомобильных запчастей предлагают пользователям наборы, позволяющие произвести переделку систем зажигания для различных моделей транспортных средств, в соответствии с вышеописанными вариантами.

Бюджетный вариант перехода на бесконтактную систему

Контакты механического размыкателя «подгорают» и изнашиваются, поэтому их приходится периодически чистить и регулировать зазор. Избавить владельцев классических ВАЗов (2101-2107) от этой рутинной работы позволяет установка модуля «Сонар ИК» (стоимостью 700÷900 рублей) в трамблер.

Устройство состоит из:

• оптического датчика (источника инфракрасного излучения и фотоприемника);
• усилителя электрического сигнала;
• коммутирующего транзистора.

Важно! Все вышеперечисленное смонтировано в миниатюрном влагозащищенном корпусе, что позволяет достаточно просто установить его на место штатного контактного прерывателя.

Принцип работы модуля заключается в следующем:

• При вращении ротора трамблера его кулачки периодически перекрывают световой поток оптического датчика.
• Электрические импульсы от фотоприемника усиливаются встроенной микросхемой и подаются на управляющий транзистор, который размыкает/замыкает цепь первичной обмотки катушки.

На заметку! Светодиодные индикаторы (красного и зеленого цвета) информируют о состоянии электронного коммутирующего ключа (замкнут/разомкнут).

Как установить и настроить «Сонар ИК» подробно рассказано в представленном ниже видео:

Бесконтактный датчик-прерыватель для иномарок

Владельцы иномарок могут приобрести простое приспособление от UltraSpark, Pertronix или AccuSpark, позволяющее быстро «превратить» стандартную систему зажигания в бесконтактную. В комплект поставки такого устройства входят:

• Индукционный датчик-прерыватель.
• Триггерное пластиковое кольцо с запрессованными в него неодимовыми магнитами (по количеству цилиндров двигателя).
• Инструкция по монтажу и схема подключения.

По утверждению производителей монтаж бесконтактного датчика-прерывателя (БДП) занимает не более 30 минут:

• Снимаем крышку трамблера и бегунок.
• Демонтируем контактную группу механического прерывателя и искрогасящий конденсатор.
• Устанавливаем БДП и выводим его провода через отверстие в корпусе.
• Надеваем на ось ротора триггерное кольцо.

• Возвращаем на место бегунок и крышку трамблера.
• Подсоединяем провода от установленного датчика к катушке зажигания в соответствии со схемой.

Важно! Зная модель трамблера можно подобрать бесконтактный модуль-прерыватель, практически, для любой марки транспортного средства иностранного производства.

Несомненными достоинствами БДП являются:

• Невысокая стоимость.
• Простота установки.
• Возможность использования со стоковыми трамблерами и высоковольтными катушками конкретной марки автомобиля.

Полноценная система бесконтактного зажигания

Естественно, получить все преимущества БСЗ, установив только датчик-прерыватель, не получится. Этот модуль лишь позволяет повысить надежность искрообразования (без пропусков) и избавляет владельцев от необходимости постоянно контролировать состояние механической контактной группы. Для того, чтобы оборудовать свой автомобиль полноценной БСЗ, необходимо приобрести комплект, состоящий из:

• трамблера, с установленным датчиком Холла;
• полупроводникового коммутатора;
• высоковольтной катушки;
• соединительных проводов с установленными колодками.

Такой набор для классических автомобилей ВАЗ от «СОАТЭ» (Россия, город Старый Оскол) на сегодняшний день стоит около 2500 рублей. В представленном ниже видео подробно описан процесс его самостоятельной установки:

Система зажигания без распределителя

Самой «продвинутой» и действительно бесконтактной является электронная система зажигания, которая не имеет механического распределителя, так как его функции выполняет бортовой компьютер. Он «определяет» момент искрообразования в соответствующем цилиндре по сигналам, поступающим с сенсоров положения распределительного и коленчатого валов. Вместо одной высоковольтной катушки в системе используют несколько (по одной на каждый цилиндр двигателя). Это позволяет создать более мощную искру, так как компьютер в зависимости от частоты вращения двигателя четко «определяет» время, необходимое для накопления энергии.

На заметку! Еще более инновационной считают систему зажигания, в которой катушки вмонтированы непосредственно в колпачки, одеваемые на свечи. Это позволяет избавиться от высоковольтных проводов, что в свою очередь снижает потери электроэнергии, а также повышает надежность и эффективность процесса искрообразования.

Бегунок с резистором: надежное зажигание без радиопомех

В распределителях зажигания (трамблерах) многих моделей используются роторы (бегунки), оснащенные помехоподавляющими резисторами. О том, что такое бегунок с резистором, какие функции он выполняет в зажигании, как устроен и работает, а также о правильном выборе и замене этой детали — читайте в статье.

Что такое бегунок с резистором и какую роль он играет в распределителе зажигания

Бегунок с резистором — ротор распределителя зажигания контактной и бесконтактной системы зажигания, оснащенный помехоподавляющим резистором.

Любая система зажигания — мощный источник радиопомех, которые нарушают прием радиопрограмм во всех диапазонах как в самом автомобиле, так и в проезжающем рядом транспорте. Эти помехи слышны, как щелчки и потрескивания, частота следования которых увеличивается с повышением оборотов двигателя. Помехи генерируются искрами, возникающими на различных участках высоковольтного контура системы зажигания: в искровых промежутках свечей и между контактами в крышке и бегунке трамблера. При проскакивании искры возникает электромагнитное излучение широкого спектра — именно поэтому помехи слышны практически на всех радиодиапазонах. Однако сама искра дает излучение малой интенсивности, основная мощность излучается связанными с искровым промежутком компонентами — высоковольтными проводами, которые выступают в роли антенн.

Для борьбы с описанным явлением в высоковольтный контур системы зажигания вводятся дополнительные элементы — распределенные или сосредоточенные сопротивления. В качестве распределенных сопротивлений выступают высоковольтные провода с неметаллическими центральными жилами. В качестве сосредоточенных сопротивлений выступают резисторы в свечах зажигания и в бегунке трамблера — именно об этой детали пойдет речь далее.

Почему введение резистора в высоковольтный контур приводит к снижению уровня помех? Причина довольно проста. Когда происходит пробой искрового промежутка, по соединенному с ним проводнику пробегают токи высокой частоты, которые приводят к излучению данным проводником радиоволн. Размещение между искровым промежутком и проводником резистора сопротивлением несколько тысяч Ом меняет картину: вместе с емкостями и индуктивностями, которые всегда имеют проводники, образуется простейший фильтр, срезающий высокочастотную составляющую помехи. На практике полного среза не происходит, однако амплитуда высокочастотных токов в проводе резко снижается, что приводит к многократному снижению уровня радиопомех в высоковольтном контуре системы зажигания.

Если отнести все сказанное к бегунку трамблера, то в качестве искрового промежутка здесь выступают контакты крышки и проходящий рядом контакт бегунка, а в роли антенн — высоковольтные провода, идущие от катушки на бегунок и от контактов на свечи. Таким образом, здесь резистор оказывается между двумя проводниками, однако наибольшее подавление помехи происходит на проводе от катушки, а подавление помех на свечных проводах происходит за счет сопротивления самих проводов и встроенных в свечи резисторов.

Именно поэтому данный резистор называется помехоподавляющим (или просто подавляющим). Однако помимо борьбы с радиопомехами резистор выполняет и еще несколько функций:

• Предотвращение (или снижение интенсивности) прогара контактов крышки трамблера и самого бегунка;
• Снижение вероятности электрического пробоя от других высоковольтных источников;
• Увеличение срока службы свечей и связанных компонентов;
• Увеличение длительности искрового разряда, что в некоторых случаях повышает стабильность работы двигателя.

Почему все это происходит? Причина — в сопротивлении электрическому току, которое создает резистор. Из-за сопротивления в высоковольтном контуре при протекании разряда снижается сила тока — ее достаточно, чтобы искра между электродами свечей воспламенила горючую смесь, но недостаточно для локального расплавления металла электродов и контактов в трамблере. При этом запасаемая в катушке мощность остается прежняя, однако из-за возросшего сопротивления цепи она отдается свечам не мгновенно, а в течение некоторого промежутка времени — это приводит к увеличению времени разряда, что обеспечивает более надежное воспламенение смеси в цилиндрах.

Таким образом, всего один резистор в бегунке распределителя зажигания выполняет несколько функций, которые повышают эффективность работы двигателя и комфорт эксплуатации транспортного средства.

Конструкция и характеристики бегунка с резистором

Бегунок (ротор) с резистором состоит из нескольких деталей: литого корпуса, двух жестко зафиксированных контактов (центрального, упирающегося в уголек в крышке трамблера, и бокового) и расположенного в специальном углублении цилиндрического резистора. Корпус изготавливается из электроизоляционного материала, контакты обычно фиксируются на нем с помощью заклепок. На контактах выполнены пружинящие пластины, между которым зажимается резистор. В нижней части корпуса бегунка выполнен фигурный канал для фиксации на валу распределителя зажигания.

По способу установки резистора бегунки бывают двух типов:

• Со сменным резистором;
• С несменным резистором — деталь залита в углублении специальным изоляционным компаундом на основе эпоксидной смолы или стекловидных материалов.

В бегунках используются мощные резисторы специальной конструкции с торцевыми выводами, предназначенные для установки между пружинящими контактами. В отечественных автомобилях чаще всего используются резисторы сопротивлением 5,6 кОм, однако в различных бегунках можно встретить резисторы сопротивлением от 5 до 12 кОм.

В зависимости от типа распределителя, бегунок может просто крепиться на валу трамблера (обычно такие детали имеют Т-образную форму), либо монтироваться двумя винтами на регулятор опережения зажигания (такие детали выполняются в виде плоского цилиндра). В обоих случаях резистор крепится на наружной стороне бегунка, что открывает доступ к его осмотру и, если это возможно, замене.

Вопросы выбора и замены бегунка с резистором

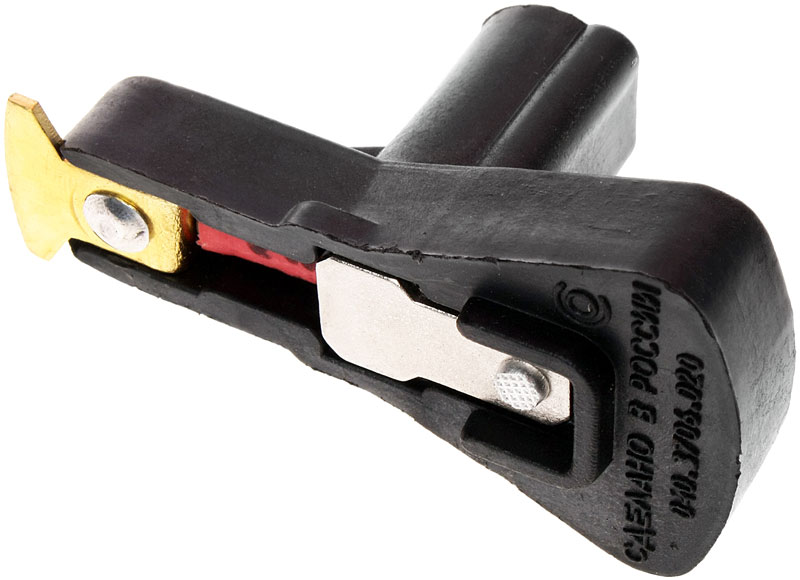

Бегунок с резистором, залитым компаундом

Сменный резистор для бегунка

Размещенный в бегунке резистор подвергается значительным электрическим и механическим нагрузкам, поэтому со временем он может выйти из строя — перегореть или разрушиться (треснуть). Как правило, поломка резистора не выводит двигатель из строя, но серьезно нарушает его функционирование — мотор не набирает полной мощности, плохо отзывается на педаль газа, «троит», детонирует и т.д. Дело в том, что по прогоревшему или расколовшемуся резистору могут проскакивать искры, поэтому система зажигания продолжает работать, но с нарушениями и менее эффективно. При появлении таких признаков следует в первую очередь снять крышку трамблера (делать это необходимо только при остановленном двигателе и со снятой с АКБ клеммой), демонтировать и осмотреть бегунок. Если бегунок обычный, то его можно снять без инструмента, а если деталь соединена с регулятором опережения зажигания, то следует вывернуть два винта с помощью отвертки.

Если при осмотре резистора нет внешних признаков его неисправности (он не сгорел и не сломан), либо резистор залит компаундом, то следует проверить его сопротивление с помощью тестера — оно должно лежать в пределах 5-6 кОм (для некоторых авто — до 12 кОм, но никак не ниже 5 кОм). Если сопротивление стремится к бесконечности, то резистор неисправен и его следует заменить. На замену следует брать деталь того же типа и сопротивления — только так есть гарантии, что резистор встанет на место и вся система будет нормально работать. Замена резистора сводится к простому удалению старой детали (его удобно поддеть отверткой) и установке новой. Если резистор залит компаундом, то придется менять весь бегунок — для отечественных авто такая замена обойдется в несколько десятков рублей.

Зачастую автовладельцы вместо резисторов устанавливают проволочные перемычки — делать это категорически запрещено. Отсутствие резистора повышает уровень радиопомех и может нарушить работу системы зажигания (в том числе привести к интенсивному износу контактов бегунка и крышки трамблера, и электродов свечей). Также не рекомендуется менять бегунок с резистором на простой бегунок в системах зажигания с высоковольтными проводами нулевого сопротивления. На замену следует использовать только те типы и модели бегунков, что рекомендованы производителем распределителя зажигания.

При верном выборе и замене бегунка с резистором (или только резистора) система зажигания будет работать надежно и с минимальными «загрязнениями» радиоэфира.
