Благодаря рулевой рейке осуществляется поворот колес автомобиля, поэтому если она «заболела», то управление автомобилем может быть не только усложнено, но и опасно. Поэтому при первых же симптомах выхода рейки из строя рекомендуется разобрать рулевую рейку и устранить неисправность. Хотя в не зависимости от марки автомобиля устройство рейки отличается незначительно, все же, перед тем как разобрать рулевую рейку нужно полистать руководство по ремонту к своему авто и детально разобраться с составными деталями.

Признаки неисправной рулевой рейки

• Ощутимый стук от рейки передаваемый в руль;
• Люфт рейки при вращении;
• Заметные потеки масла;
• Увеличение приложенного усилия для поворота.

Основными деталями механизма являются: опорная втулка, зубчатый вал, золотниковый механизм.

Схематичное изображение устройства рулевой рейки автомобиля.

Прежде чем устранять неисправность вам предстоит демонтировать рейку, что не на всех автомобилях бывает одинаково легко, а чтобы разобрать, без специального инструмента не обойтись. И по мере разборки рулевой рейки собственно и производится ремонт. Имея небольшие навыки в ремонте машин и набор инструментов починить рейку своими руками вполне возможно. А чтобы это было сделать еще проще разберем основные этапы как разобрать рулевую рейку, а дальше дело за малым, — запомнить как все стояло и правильно её собрать, поскольку разобрать можно все что хочешь, а вот правильно затем сложить бывает довольно проблематично. Поэтому, если ранее не приходилось разбирать рулевую рейку, я бы рекомендовал фотографировать каждый шаг до того момента, пока рулевая рейка не будет в разобранном виде.

Шаг за шагом как разобрать рулевую рейку

Процесс разборки рейки рулевого управления состоит из 9 основных шагов:

1. Для начала снимаем защитные пыльники и освобождаем рейку от рулевых тяг;
2. Отвинчиваем нижнюю заглушку зубчатого вала;
3. Далее нужно будет открутить гайку стопорную;
4. Чтобы вынуть вал, нужно снять стопорное кольцо;
5. Нижний сальник можно вытащить без проблем, а вот верхний блокируется стопорным штифтом;
6. Постукиваниями вытаскиваем штифт;
7. Чтобы извлечь стопорное кольцо, потребуется сначала провернуть стопорную заглушку, а затем потянуть за увиденную проволоку;
8. Чтобы полностью разобрать рулевую рейку нужно вытащить саму рейку из корпуса с правой стороны. После чего снять с неё сальник и втулку;
9. После извлечения сальника и заглушки можно будет вынуть пружину и сам прижимной механизм.

Откручиваем гайку вала рулевой рейки.

Демонтаж золотникового (червячного) узла.

Демонтаж штока рулевой рейки.

На этом разборка рейки закончена и теперь можно приступить к ремонту, вам потребуется хорошенько замочить все снятые детали в бензине, дабы отмыть от масла и грязи, а при обнаружении дефектов и выработки – заменить новыми. В не зависимости от того какая установлена рейка на автомобиле,- с ГУРом, электроусилителем или вовсе без усилителя, разобрать рулевую рейку можно по одной и той же схеме, отличия будут лишь во втулках и состав жидкости для смазывания. А чтобы разбирать рейку для переборки и ремонта приходилось лишь в очень редких случаях старайтесь не «лихачить» на дорогах и подвергать ощутимым ударам рулевую систему.

Ремонт рулевой рейки Приора

Вступление

В данной статье речь пойдет о проведении технического обслуживания рулевой рейки автомобиля Лада Приора с электрическим усилителем руля. На автомобилях с ЭУР устанавливается простая рейка без наличия в ней специальной жидкости. Ниже в статье будет подробно описан весь процесс ее ремонта, а так же возможные признаки неисправности.

О рейке

Рулевой механизм на автомобилях Лада, начиная с модели 2108, имеет в себе рулевую рейку. Она предназначена для перемещения рулевых тяг по горизонтальной плоскости, что способствует повороту колес автомобиля.

Конструкция реек, довольно простая и надежная за исключением одного маленького недочета – пластиковая втулка.

Эта втулка заводом изготовителем выполняется из некачественного пластика, что в скором времени приводит к люфту рашпиля в ней и появлению неприятного стука при движении по брусчатке.

Находится рейка между двигателем и салоном, перпендикулярно выпускному коллектору и крепиться двумя скобами к моторному щиту.

Конструкция

Конструкция рулевой рейки: 1 – пыльника вала, 2 — болты крепления крышки, 3 — тарельчатая шайба, 4 – сальник червячного вала, 5 – крышка червячного механизма, 6 – манжета уплотнительная, 7 – упорный подшипник, 8 – вал червяка с подшипником, 9 – рашпиль, 10 – левый пыльник, 11 –бинокль, 12 – скоба бинокля, 13 – заглушка гайки, 14 – упорная гайка подтяжки, 15 – упорная пружина, 16 – стопорная манжета, 17 — манжета упорного поршня, 18 — упорный поршень рашпиля, 19 – вкладыш поршня, 20 — болт рулевых тяг, 21 – стопор, 22 – пластина, 23 – пластиковый хомут, 24 – пыльник рулевой рейки, 25 – левый боковой пыльник, 26 – труба рулевой рейки.

Признаки люфта в рейки

Во время движения по мелким неровностям типа гравийной дороги отчетливо слышны удары и стуки в подвеске передающиеся на рулевое колесо. Данные признаки не всегда будут относиться к люфтам в рейке. Похожие удары в руль могут появиться из-за разбитых рулевых наконечников или разбитой крестовины рулевого механизма. Перед тем как приступить к ремонту рейки необходимо исключить из подозрения наконечники и крестовину рулевого управления.

Признаки:

• Удары в руль при проезде неровностей
• Скрип при повороте руля
• Закусывание руля в различных положениях
• Руль не возвращается в нулевое положение

Проверка наличия люфта

Проверка на люфт производиться путем покачивания поворотных рычагов вверх и вниз. Для этого под капотом находим рулевые тяги и дергаем каждый из них вверх и вниз, никаких люфтов и стуков быть не должно. Если таковые имеются, то следует проводить техническое обслуживание рейки.

Подтяжка

При обнаружении стуков в рулевой ее можно подтянуть, но подтяжка будет эффективна, только при наличии стуков от червячного механизма. Если же стук будет издаваться из-за разбитой пластиковой втулки, то подтяжка бесполезна.

Как известно по практике червячный механизм довольно надежен и очень редко является виновником стука. Чаще всего виновата втулка.

Определить виновника стука можно подергав рулевые тяги поочередно.

• Если при усилиях, прилагаемых к правой тяге, есть стук, то виновата втулка.
• Если при усилиях, прилагаемых к левой тяге, есть стук, то виновата червячная передача.

В первом случае подтяжка нецелесообразна. Так как гайка затяжки подтягивает только червячный механизм. Для устранения стука необходимо демонтировать рулевую рейку с автомобиля и подвергать ее ремонту.

Ремонтный комплект

В Приоре с ЭУР устанавливалась рейка от Калины имеющая каталожный номер 11183-3400010 20. Следовательно ремонтный комплект необходимо покупать именно от Калины.

Номер рулевой рейки

В ремкомплект входит большое количество деталей необходимых для проведения ремонта.

Цена новой рейки начинается от 5000 рублей и выше в зависимости от производителя, но новая не значит хорошая, а стоимость ремкоплекта варьируется от 500 до 1000 рублей, что в практически в 10 раз дешевле новой рейки.

Снятие и ремонт рулевой рейки

Работы по снятию необходимо проводить, обладая нужным инструментом. Таким как:

• Трещотка;
• Головка на «13», «15», «17»;
• Ключ на «14»;
• Шестигранник на «6»;
• Отвертка «-»;
• Молоток;
• Бородок тупой;
• Ключ для подтяжки рулевой рейки;
• Съемник рулевых наконечников;
• Монтировка;
• Смазка «WD-40»;
• Смазка «Литол – 24»;
• Ремонтный комплект рулевой рейки;

Процесс снятия рулевой

• Выставляем рулевое колесо ровно по центру.

• Поднимаем домкратом левую сторону автомобиля

• Расшплинотвываем и раскручиваем гайки рулевых наконечников, затем с помощью съемника выдавливаем их из сошки стойки.

• Откручиваем головкой на «13» рулевой кардан в салоне автомобиля, и забываем в щель кардана отвертку, не повредив шлицы. Это необходимо для его легкого снятия со шлицов рейки.

• Снимаем стальную шайбу фиксатор с болтов рулевых тяг и откручиваем левый рулевой рычаг от рейки и вытаскиваем его в левое окно рулевых тяг

• Откручиваем скобы крепления рулевой рейки головкой на «13»

• С помощью монтировки отодвигаем рейку в сторону и вынимаем ее в левое окно рулевых тяг

Процесс снятия завершен

Процесс разборки рейки

• Откручиваем рулевые тяги головкой на «15»

• Снимаем пыльники, откусывая бокарезами пластиковые хомуты. Центральный пыльник рулевой вытаскиваем в правую сторону не повредив его.

• Снимаем «бинокль» с рашпиля.

• Ставим метку как показано на картинке и откручиваем гайку крепления трубы рейки с помощью бородка и молотка

• Вынимаем трубу

• Откручиваем гайку подтяжки рулевой с помощью специального ключа (крутиться очень туго не бойтесь) вынимаем резиновое кольцо и прижимной поршень.

• Чтобы вынуть прижимной поршень необходимо стукнуть обратной стороной рейки и поршень выпадет.

• Вынимаем рашпиль

• Откручиваем шестигранником на «6» два болта и аккуратно снимаем крышку «червяка» не повредив сальник

• Зажимаем вал червяка в тисы через брусок и ударом по корпусу рейки вынимаем его

• Далее из трубы вынимаем старую пластиковую втулку с помощью отвертки

Рейка разобрана, переходим к процессу сборки с использованием новых деталей

Сборка

• Устанавливаем на втулку резиновые кольца и вставляем ее в трубу рейки

• Промываем червячный вал от старой смазки, смазываем новой и вставляем на место, одеваем на него пластиковый подшипник.

• В крышку «червяка» помешаем тарельчатую пружину, а затем сверху упорную шайбу. Хорошо смазываем и закрываем крышку.

• Смазываем рашпиль и вставляем его в червячный механизм, а затем вставляем трубу в корпус механизма и закручиваем гайку совмещая поставленные ранее метки.

Выставление рулевой рейки по центру

При сборке рулевой необходимо соблюсти некоторое правило, которое в дальнейшем не приведет к перестановке руля на шлицах.

• Когда рашпиль будет помещен в корпус рейки необходимо выставить ее «ноль» то есть положение, в котором руль будет стоять ровно по центру. Для этого необходимо от правого конца корпуса отмерить 235 мм и поставить метку маркером. Это и будет является «нолем». Далее необходимо совместить центр рашпиля с данной меткой. Центром рашпиля будет являться выемка под центровку «бинокля». Данную выемку совмещаем с ранее установленной меткой.

• Также следует отметить при совмещении данных меток червячный вал должен смотреть лыской в правую сторону под углом 90 градусов к корпусу рейки.

• Чтобы совместить все эти параметры нужно вращать вал червяка ключом на «14» до тех пор пока все параметры не будут совмещены.

Внимание: прижимной поршень рейки не должен быть установлен при совмещении меток.

После того как метки будут выставлены продолжаем сборку

• Устанавливаем прижимной поршень с надетой на него манжетой в корпус «червяка». Вставляем манжету в корпус, затем прижимную пружину, гайку и затягиваем ее с небольшим усилием.

• Вставляем бинокль на рашпиль, одеваем пыльники и фиксируем их хомутами

• Затем прикручиваем правый поворотный рычаг к рейки и устанавливаем рейку на место.

• Сборку проводим в обратной последовательности.

• Следует отметить, что рулевой кардан проще всего будет установить, сняв его с руля. Ключом на «13» откручиваем гайку и вынимаем болт, а затем и сам кардан.

При установке обратите внимание, чтобы руль стоял по центру.

• После того как рейка будет установлена, необходимо произвести подтяжку. Для этого подтягиваем гайку до упора, а затем ослабляем ее на 90 градусов.

На гайке рейки левая резьба, но когда она установлена на автомобиль, подтяжку гайки необходимо производить против часовой стрелки. Так как гайка смотрит вверх.

• При развороте или повороте руль должен возвращаться самостоятельно в нулевую точку.

Процесс ремонта рулевой рейки завершен.

Видео по ремонту рейки

Диагностика и ремонт рулевой рейки своими руками

Рулевая рейка передает вращение от руля к колесам. Она влияет на управляемость, а любые неисправности этого узла делают автомобиль менее послушным. Элементы рулевой рейки подвержены естественному износу, также на них воздействуют ударные нагрузки от движения по неровным дорогам. Это приводит к тому, что к пробегу 200–250 тыс. км рулевая рейка почти каждого автомобиля требует замены или ремонта.

8 признаков неисправной рулевой рейки

В движении по неровностям и при повороте руля слышен стук в районе рулевой рейки.

Ухудшилась управляемость, автомобиль «кидает», особенно остро это чувствуется на высокой скорости.

Свободный ход руля (люфт) увеличен.

Руль вращается тяжелее чем обычно или рывками.

Руль не возвращается в исходное положение после поворота, приходится доворачивать руками.

Шумит насос ГУР, звук усиливается при вращении руля.

Падает уровень масла в бачке гидроусилителя.

На рейке или рядом с ней видны подтеки масла.

Почти все признаки из списка выше не указывают прямо на износ рулевой рейки, поэтому перед ремонтом нужно убедиться, что проблема именно в ней.

Стучать могут элементы подвески — шаровые опоры, рулевые наконечники, сайлентблоки, втулки и стойки стабилизатора. Износ этих деталей приводит к плохой управляемости, увеличению люфта рулевого колеса. Подвеску нужно проверить, неисправные элементы — заменить.

Тяжелое вращение руля, невозврат или медленный возврат в исходное положение может быть следствием неправильной регулировки рейки или нарушением развал-схождения колес. Если вы недавно регулировали рейку, переделайте, но уже правильно, проверьте углы установки колес на СТО.

Для автомобилей с электроусилителем причиной «тяжелого» руля может быть отказ электродвигателя, обрыв или замыкание цепи, окисление контактов в разъемах, неисправность блока управления системы или сгоревшие предохранители.

Утечка жидкости из системы гидроусилителя и шум насоса ГУР связаны — масло вытекает через изношенные сальники и уплотнения. Через них же в систему попадает воздух, из-за которого шумит насос. Осмотрите корпус насоса, шланги и соединения, если нашли течь — устраните.

Как определить износ деталей внутри рейки?

На заглушенном авто покачайте руль вправо-влево с небольшой амплитудой. Если слышен стук — нужен ремонт. Если есть помощник, пусть он в это время возьмется рукой за рулевую тягу, так можно точнее определить, где люфт.

Ремонтировать или менять?

Заменить неисправную рейку на новую проще, чем отремонтировать. Но дороже. Рассмотрим затраты на ремонт рейки автомобиля Ford Focus II 2009 года выпуска. Новая оригинальная рейка стоит 45 000 рублей. Заменители предлагают купить по цене от 20 000 рублей, но их ресурс, по отзывам автовладельцев, непредсказуем.

Ремкомплект для рейки Ford Focus II стоит 2 500 рублей, пыльники с хомутами — 600 рублей. Экономия очевидна, но на снятие, ремонт и установку узла придется потратить около 2-х дней. Для демонтажа и монтажа подойдет обычный комплект гаечных ключей, но чтобы разобрать и собрать рейку нужен специальный инструмент, который придется купить или изготовить самостоятельно.

Перед началом ремонта постарайтесь трезво оценить свои силы и возможности, сопоставить выгоду от самостоятельного ремонта и предстоящие трудозатраты.

Снятие рулевой рейки

Демонтаж рейки имеет свои особенности для каждого автомобиля, но в целом, порядок действий следующий:

Установить переднюю часть авто на подпорки, снять колеса.

Выпрессовать рулевые наконечники из цапф поворотного кулака (используйте специальный съемник).

Снять теплозащитный экран рейки.

Для автомобилей с гидроусилителем — открутить шланги подачи и обратки масла (под шланги подставьте емкость для слива жидкости), для автомобилей с электроусилителем — отключить разъем или снять датчик положения рулевого вала.

Открутить болты крепления рулевой рейки к подрамнику или моторному щиту (в зависимости от марки и модели автомобиля).

Ослабить стяжной болт карданного соединения рейки с рулевым валом.

Потянуть рейку по направлению рулевого вала для высвобождения шлицевого соединения (если рейка не идет, допускается сбить ее легкими ударами молотка).

Вытащить рейку через левую или правую арку колеса (зависит от компоновки подкапотного пространства).

Выпрессовка рулевого наконечника съемником

Совет: не в каждом автомобиле рейку можно достать просто так — может мешать подрамник. Снимать его полностью долго и сложно, попробуйте открутить только задние болты и опору двигателя, потом отвести подрамник вниз. Часто этого бывает достаточно и рейка высвобождается.

Для извлечения рейки в Peugeot 308 нужно открутить задние болты подрамника и отвести его вниз, это проще, чем снимать подрамник полностью.

После демонтажа рейку нужно очистить от грязи и вымыть.

Разборка рейки

Разбирать и собирать рулевую рейку лучше в чистоте, без песка и пыли. Если абразивные частицы попадут внутрь — поверхности и сальники быстро износятся, рейка потечет. Зафиксируйте рейку в слесарные тиски, если их нет, подложите на место разборки чистый картон или другой материал.

Важно: не зажимайте рейку в тисках слишком сильно — ее корпус из хрупкого сплава алюминия может лопнуть или деформироваться.

Порядок разборки рулевой рейки

Снимите хомуты и стяните пыльники рулевых тяг.

Надежно зафиксируйте корпус рейки и открутите рулевые тяги (на резьбовой муфте есть проточки для рожкового ключа).

Открутите контргайку и гайку регулировочного механизма, достаньте из посадочного гнезда шайбы и прижимную втулку.

Открутите корпус или гайку приводного вала (может понадобиться специальный ключ), достаньте вал из корпуса.

Вытащите зубчатый шток рейки.

Из корпуса рейки достаньте уплотнительные манжеты, втулки и фторопластовые кольца.

Расположение приводного вала и зубчатого штока в рулевой рейке

Совет: перед разборкой рейки сделайте метки положения зубчатого штока или замеряйте, насколько он выступает из корпуса с двух сторон, чтобы потом правильно собрать. Отмечайте положение регулировочной гайки и считайте витки при ее откручивании, чтобы после сборки установить прижимную втулку в правильное положение.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа. Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки.

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Сборка рейки

Собирайте рейку в последовательности, обратной разборке. Детали смазывайте маслом для ГУР перед установкой, чтобы на втулках не образовалось задиров.

Фторопластовые кольца и втулки вставляйте в корпус рейки осторожно — материал хрупкий и может лопнуть от ударов или большого усилия. Для аккуратной запрессовки можно использовать торцевую головку и удлинитель подходящего размера из набора ключей.

После установки зубчатого штока отцентрируйте его по меткам, сделанным перед разборкой, затем вставляйте и прикручивайте приводной вал.

Вставьте в гнездо прижимную втулку и шайбы, заверните регулировочную гайку на нужное количество оборотов и проверните механизм рукой несколько раз от упора до упора (вращать нужно за приводной вал). Если рейка собрана правильно, зубчатый шток должен ходить легко, без заеданий. Зажмите контргайку регулировочного механизма.

Закрутите рулевые тяги и установите пыльники, обожмите их специальными хомутами.

Важно: не ставьте вместо хомутов пластиковые стяжки, они не обеспечивают надежный обжим пыльника, внутрь рейки будет попадать влага, шток заржавеет и повредит манжеты. Рейка потечет.

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.

Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.

Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.

Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

Руль стал легче и «острее».

Стуки и шумы прекратились.

Уровень жидкости в бачке ГУР не падает.

Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

Ремонт рулевой рейки: своими руками или на СТО?

Отремонтировать рулевую рейку самостоятельно в гараже выгодно, но не просто. Понадобится инструмент, время и терпение.

Специализированные автосервисы предлагают альтернативу ремонту в гараже или покупке новой детали — полную реставрацию рейки.

Специалисты сами снимут рейку, подберут нужный ремкомплект, восстановят проблемные элементы, которых нет в продаже. Если описанные в статье работы кажутся сложными — доверяйте ремонт рейки профессионалам.

Ремонт рулевой рейки ВАЗ 2109 своими руками

В автомобилях марки ВАЗ 2109 рулевая рейка отвечает за управление поворотом колёс, преобразуя вращение руля в поступательное движение рулевой тяги. Износ или поломка деталей приводят к увеличению люфта, в результате чего управляемость автомобилем ухудшается, увеличивается износ автомобильной резины от неуправляемого «рысканья», а само движение машины становится опасным на разнонаправленных поворотах. Владелец отечественного легкового автомобиля сможет выполнить ремонт рулевой рейки ВАЗ 2109 своими руками, руководствуясь данной детальной инструкцией и схемой этого узла.

Принцип действия и устройство рулевой рейки

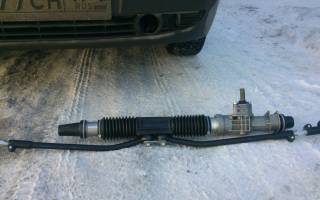

Рулевая стойка в автомобиле ВАЗ 2109 имеет простую конструкцию, включающую в себя:

• зубчатую рейку с двумя резьбовыми отверстиями для крепления внутренних наконечников тяг;
• приводную шестерёнку со шлицевым валом для соединения с рулевой муфтой;
• опорные полукольца, создающие плавное скольжение;
• механизм упора, регулирующий необходимый конструктивный зазор зубчатой пары;
• картер, в который детали собираются и неподвижно крепятся к корпусу автомобиля;
• элементы уплотнения и защиты от пыли и грязи.

Схема рулевой рейки ВАЗ 2109

Признаки неисправности

Признаками неисправностей в этом узле управления легковым автомобилем являются:

• стук во время совершения поворотов,
• увеличение люфта,
• тугое вращение руля,
• проблемы регулировки развала-схождения колёс.

Своевременный ремонт рулевой рейки позволит устранить все эти неисправности и обеспечит безопасность управления автомобилем.

Снятие и разборка рулевой рейки в автомобиле ВАЗ 2109

Для проведения ремонтных работ следует приобрести ремонтный комплект, который в зависимости от вида неисправностей рулевой стойки может быть неполным или полным. Неполный ремкомплект включает в себя детали, одноразовые хомуты и резиновые изделия, требующие периодической замены.

Ремонтный комплект рулевой рейки ВАЗ 2108, 2109

При поломке или износе зубьев и шлифованной поверхности нужно будет приобрести полный ремкомплект, в который могут входить все детали, начиная с зубчатой пары, игольчатого и шарикового подшипника, заканчивая прижимной пружиной. В такой ремонтный комплект не входит только картер.

Также потребуется стандартный набор инструментов и ряд специальных приспособлений и инструментов:

• внутренний восьмигранник 24 мм с отверстием посередине диаметром 18,5 мм;
• восьмигранник 17 мм;
• выжимной съёмник шаровой опоры;
• съёмник для шарикового подшипника;
• ключ для снятия игольчатого подшипника;
• острогубцы для снятия стопорного кольца подшипника;
• слесарные тиски;
• смазка «Фиол-1», «Литол-24» или аналогичные смазочные материалы, которые не будут терять свою текучесть при низких температурах.

Для снятия рулевой рейки автомобиль ВАЗ 2109 нужно поставить над смотровой ямой для обеспечения свободного доступа к передним колёсам и подкапотному пространству.

Затем следует затянуть ручной тормоз, упереть задние колёса, а передние поставить прямо. Домкратом приподнять передние колёса до провисания и подставить под них опоры. После этого открутить гайки крепления и снять правое колесо.

Для обеспечения доступа через моторный отсек следует снять воздушный фильтр и отсоединить аккумулятор. Все снимаемые детали и крепёж нужно складывать в специально подготовленную тару. Это обеспечит сохранность деталей и упростит процесс сборки.

Этапы демонтажа рулевой стойки:

1. Внутри салона между педалями шарнирной головкой открутить на два оборота стопорный болт, который стягивает рулевую муфту на шлицевом хвостовике зубчатого вала. Если муфта не разожмётся, можно с помощью слабого постукивания молотком освободить шлицы;
2. Снять наконечники рулевых тяг, выпрямляя плоскогубцами загнутый конец шплинтов наконечников. Шплинты вытаскиваются накидным ключом 19 мм. После чего скручиваются гайки и съёмником выжимаются шаровые опоры из поворотных рычагов стоек подвески;
3. Через моторный отсек снимается защитный кожух, прикреплённый трёмя гайками с шайбами и граверами. Головкой 13 мм откручивают две самостопорящиеся гайки, которые удерживают скобу крепления картера рулевой рейки к автомобильному корпусу;
4. Картер через алюминиевые пластины нужно зажать в слесарных тисках;
5. Зубилом и молотком отогнуть углы стопорной пластины, защищающей от самопроизвольного откручивания болтов крепления внутренних наконечников рулевых тяг;
6. Головкой 22 мм открутить болты, снять стопорную и соединительную планки, отсоединить обе тяги;
7. Снять резиновую опору, распорное кольцо с одной стороны, а с другой отсоединить резиновый колпачок и разъёмную опору, вытащить отверткой резиновый пыльник, защищающий вал шестерни;
8. Кусачками срезать два пластиковых хомута и снять защитный чехол.

После разборки следует произвести осмотр резиновых элементов для выявления их степени износа. При отсутствии повреждений и изнашивания их можно использовать снова при сборке. Старые детали следует заменить на новые.

После этого можно разбирать механизм упора рулевой рейки:

1. Восьмигранным ключом 17 мм выкрутить гайку упора, регулирующую зазор зубчатой пары, потом при сборке её следует затянуть так, чтобы оставался гарантированный зазор порядка 0,12 мм;
2. Отвёрткой вынуть стопорное и уплотнительное кольца, пружину, прижимающую через упор зубчатую рейку к шестерне и компенсирующую появление большего зазора. Упор вынимается при переворачивании картер отверстием вниз, если он не выпадет, нужно постучать картером по деревянной колодке, зажатой в тисках.

Для разборки приводной шестерни картер снова зажать в тисках, вынув из него стопорную шайбу восьмигранной головкой 24 мм открутить гайку подшипника.

Рожковый ключ 14 мм нужно вставить в пазы на шлицевом хвостовике, подобрав удобную по высоте опору, затем, ключом, как рычагом, приводную шестерню вытащить вместе с подшипником. После этого можно демонтировать зубчатую рейку.

При разборке шестерни острогубцами разжать и снять стопорное кольцо, и съёмником вытолкнуть валик из подшипника.

Если нет съёмника, валик шестерней вниз вставить в тиски с небольшим зазором, подшипник при этом должен опираться на щеки тисков. Легким постукиванием по торцу выбить валик из подшипника.

Восьмигранный ключ для разборки механизма упора

Если нет ключа для вынимания игольчатого подшипника и не получается вытянуть его крючком, нужно сверлом с сечением 1,2 — 2,0 мм сделать отверстие в картере напротив торца подшипника и вытолкнуть подшипник обычным гвоздем. После сборки следует залить отверстие эпоксидным клеем или заделать холодной сваркой.

Ремонт рулевой рейки в автомобиле ВАЗ 2109

Если износ рабочей части рулевой рейки небольшой, то её можно немного подтянуть без полной разборки, увеличив её эксплуатационный срок еще на несколько десятков тысяч километров.

Гайка размером 17 мм, которую необходимо подтянуть, крепит рулевой вал к рейке, для подтягивания гайки нужно использовать специальный ключ соответственного размера. Процесс регулировки рейки выглядит следующим образом:

1. Установите автомобиль над смотровой ямой или на эстакаде для удобного доступа к рулевому механизму;
2. Снять защиту картера;
3. Очистите рейку от грязи;
4. Найти гайку, отвечающую за регулировку механизма;
5. Подтянуть гайку;
6. Проверить силу сопротивления с помощью поворота рулевого колеса и при необходимости подтянуть гайку сильнее;
7. Настроить оптимальное усилие на рулевом колесе.

Подтягивание без полной разборки позволит устранить постукивания и убрать небольшой люфт. При сильно изношенных деталях рулевой рейки потребуется произвести полную разборку и купить полный ремкомплект для замены изношенных деталей этого узла.

Если подобные процедуры не повлияли на негативный эффект постукивания рулевой рейки, придется продвинуться дальше и проверить рулевые наконечники и тяги. Часто стук возникает именно в этих частях механизма.

Причиной стука могут быть также наконечники и рулевая тяга. В этом случае нужно будет затянуть полностью крепления тяг и наконечников для исключения люфта.

Затягивание наконечников должно проводиться с учетом следующих особенностей:

• Крепкой фиксации всего механизма, для предотвращения смещения развал-схождения;
• При затягивании до упора нельзя перетягивать;
• После болтов наконечников провести проверку развала-схождения;
• Если стук остался, значит проблема во внутренней части рейки, или в рулевых тягах.

Также следует каждые 500 — 1000 км проверять состояние пыльников рулевой рейки, с учетом условий эксплуатации авто. Замену пыльника на российском автомобиле приходится производить чаще чем на иномарках.

Видео: ремонт рулевой рейки ВАЗ 2108, 2109, 2113, 2114, 2115

Если подтягивание рулевой рейки и замену пыльников а также резиновых деталей можно произвести самостоятельно, то ремонт крепления рулевых тяг в большинстве случаев вызывает затруднения у автовладельцев. Трудоемкий демонтаж и необходимость использования специального оборудования заставляют владельцев российского легкового автомобиля этой марки обращаться в автосервис к опытным специалистам. Провести безошибочно диагностику, разборку и сборку узла лучше в специализированной мастерской с помощью квалифицированного персонала. Полная замена изношенных элементов рулевой рейки может быть проведена только в оборудованном гараже опытным водителем с наличием большой практики в ремонте отечественных авто.
