Когда менять опорные подшипники

Как определить неисправность опорного подшипника стойки

При неисправности деталей в передней подвеске автомобиля во время движения возникают различные скрипы, стуки, щелчки и дребезжания. Понятно, что это не просто так. Подвеска отчаянно сигнализирует, что необходимо провести диагностику, и чем скорее, тем лучше.

В передней подвеске не так уж много деталей, чтобы даже при простом внешнем осмотре не определить неисправность. Для этого необязательно иметь огромный опыт в ремонте подвески. Важно здесь быть внимательным, а самое главное – нужно хорошо знать устройство автомобиля и понимать, какие функции выполняют узлы и детали автомобиля.

Передняя подвеска

Рассмотрим переднюю подвеску легкового автомобиля. Несмотря на конструктивные особенности разных видов моделей, принципиально все передние подвески одинаковы. Правда, не все детали могут быть в составе подвески.

Так как у автомобиля два передних колеса, то и многие детали могут парными. Вот такой приблизительный список, что входит в состав передней подвески:

• Поворотные кулаки (или цапфы), правый и левый;
• Передние амортизаторы, правый и левый (могут быть симметричными);
• Передние пружины (в основном симметричны, но бывают правыми и левыми на некоторых моделях);
• Передний стабилизатор, он один;
• Стойки стабилизатора, их две, несимметричными бывают редко;
• Рычаги передней подвески, симметричными почти не бывают, зато могут быть верхними и нижними, также бывает многорычажная подвеска;
• Опорные подшипники, всегда симметричны, два подшипника, но бывают не на всех моделях;
• Опорные чашки, пыльники, проставки и т.д.

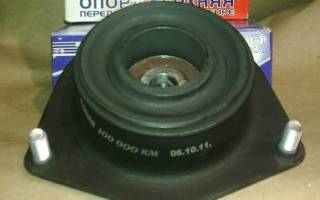

Опорный подшипник

Так вот, опорные подшипники бывают не на всех моделях. Их присутствие обязательно там, где вместе с поворотным кулаком поворачивается сам амортизатор или амортизаторная стойка. Подшипник позволяет амортизатору поворачиваться в своей верхней опоре свободно, без сопротивления и лишнего трения.

Опорный подшипник (ОП) находится над передней пружиной, через него проходит шток амортизатора. В зависимости от конструктивных особенностей, он может быть сборным или являться единой деталью, но так или иначе здесь происходит крепление амортизатора к переднему лонжерону кузова.

По своей сути деталь является подшипником качения, у него широкая обойма. ОП должен быть прочным, так как испытывает большие нагрузки при работе передней пружины, особенно по неровной дороге.

Неисправности опорных подшипников

Какие есть признаки неисправности опорного подшипника:

• при движении автомобиля слышен стук в районе правого или левого переднего лонжерона кузова, особенно он заметен при поворотах и на неровной дороге;
• автомобиль стал менее управляемый, и не сразу реагирует на поворот руля.

По каким причинам может выйти из строя передний подшипник:

• Плохие дорожные условия;
• Очень резкий стиль вождения;
• Заводской брак, низкое качество деталей;
• Естественный износ подшипников в процессе длительной эксплуатации.

Следует заметить, что опорные подшипники не ремонтируются, неисправный подшипник подлежит только замене. Ни о каком ремонте не может быть и речи. Но деталям можно провести профилактику. С обоймы подшипника можно снять защитный чехол и обработать внутреннюю часть обоймы литиевой смазкой. Конечно, такую операцию нужно проводить на исправном ОП.

Как определить неисправность опорного подшипника

Определить неисправность ОП очень просто. Нужно открыть капот, взяться рукой за стойку амортизатора в месте ее крепления кузова и резко покачать из стороны в сторону. Если в подшипнике есть люфт или он рассыпался, стойка будет двигаться с характерными щелчками. Можно сделать наоборот – взяться за крыло и раскачивать машину в бок. Тогда при неисправном ОП кузов будет двигаться, а стойка останется почти без движения. Все движения должны сопровождаться стуками в районе дефекта.

Замена опорного подшипника

Для замены ОП потребуется домкрат, автомобильный инструмент и стяжки для пружин. Порядок разборки:

1. Ослабляем гайки колеса.
2. Ставим домкрат и поднимаем автомобиль домкратом (необходимо подстраховаться – подложить упоры под заднее колесо)
3. Снимаем колесо.
4. Отсоединяем тормозной суппорт и отводим его в сторону, тормозной шланг отсоединять не нужно.
5. Освобождаем снизу поворотный кулак от рычага и стойки стабилизатора.
6. Отворачиваем сверху крепление стойки амортизатора к лонжерону и снимаем амортизатор с пружиной и поворотным кулаком – всю конструкцию в сборе.
7. Стяжками стягиваем пружины и разбираем амортизаторную стойку.
8. Меняем опорный подшипник и собираем все в обратном порядке.

Есть один хитрый способ, при котором стяжки не потребуются для замены ОП. Пока колесо не снято, нужно в первую очередь отсоединить гайку крепления штока амортизатора. Но для замены подобным методом не мешало бы иметь небольшой опыт в ремонте ходовой части автомобилей.

В целом, работа по замене опорного подшипника не представляет большой сложности, необходимы только нормальные руки и инструмент.

Замена опорного подшипника передней стойки

Потребность в замене опорных подшипников возникает у владельцев любого автомобиля. Рассмотрим данную процедуру на примере моделей ВАЗ, достаточно распространённых в России (Гранта, Приора, Калина).

Внешние проявления неисправности и первичная диагностика

Вывод о том, что требуется замена опорного подшипника, можно сделать при наличии следующих признаков:

• При работающих амортизаторах под капотом слышны стуки и щелчки в местах установки данных изделий;
• Когда автомобиль входит в поворот, под капотом раздаётся явственный треск;
• Возрастает люфт руля, ухудшается управляемость транспортным средством;
• На руле ощутимо сказываются неровности дорожного покрытия.

Обнаружив любой из них, рекомендуется обязательно провести простейшую диагностику, которая позволит подтвердить (или опровергнуть) факт выхода из строя опорного подшипника. Последовательность проверки:

– Автомобиль следует установить на ровной поверхности и открыть капот;

– Прижать ладонью верхнюю опору;

– Раскачать автомобиль в вертикальной плоскости до начала работы амортизаторов и опор стоек;

– Наличие стуков (слышны или ощущаются) свидетельствует о неисправности подшипника;

– При вращении руля помощником, прислушайтесь к работе узла (исправный не шумит).

Как поменять опорный подшипник

Для работы потребуется комплект инструментов. Включающий: набор накидных и рожковых ключей, головки с трещёткой, тиски, съёмник (для наконечников рулевых), ключ динамометрический (желательно), пассатижи, домкрат, молоток, стяжки для амортизационных пружин, смазка для «срыва» прикипевших резьбовых соединений.

Алгоритм работ следующий.

1. Транспортное средство выставляется на эстакаду или на яму. При их отсутствии, на ровную поверхность. Фиксируется для исключения несанкционированного смещения (упоры, ручник).
2. Ослабляются колёсные болты, авто вывешивается на домкрате.
3. Снимаем колесо, что позволяет работать с тормозным диском.
4. Демонтируем рулевую тягу и рычаг поворотный. Снимается фиксирующий шплинт, откручивается гайка.
5. Применяя съёмник, выпрессовываем наконечники из отверстия в рычаге (при отсутствии, выбиваем его молотком).
6. Тормозной шланг отсоединяется от передней стойки, затем убирается провод датчика указателя скорости.
7. Смазываем болты фиксации стойки к кулаку поворотному.
8. Откручиваем гайки.
9. Выбиваем болты через деревянную прокладку (для сохранности резьбы).
10. Освободив нижнюю часть, начинаем работать с верхней.
11. Выкручивается трёхточечное крепление к стакану кузова нашей передней стойки. Снимая крайнюю гайку, предварительно требуется придержать стойку либо заблаговременно опереть её на упор. Снимается узел в сборе (опора и амортизатор).
12. На освободившиеся пружины снятого модуля ставятся стяжки, сжимающие их.

Если работа идёт в гараже или на СТО, применяются станки, сжимающие пружины. Это ускоряет и упрощает работу.

1. Пружины сжимаются до момента освобождения передней опоры. Только затем можно скрутить гайку штока.
2. Снимается чашка опоры (её верхняя часть). Именно под ней расположен неисправный опорный подшипник, который удаляется из посадочного отверстия.

Затем выполняются работы по установке нового изделия.

Но, предварительно следует проверить фактическое состояние иных элементов данного модуля: пружин амортизатора, буфера хода, гофры, нижней чашки, отбойника. Если требуется, они также меняются.

1. Начиная сборку, следует проконтролировать, чтобы пружины амортизатора своими концами упирались в выступы, имеющиеся для этого у чашек.
2. На верхнюю ставится прокладка (резина), затем новый ОП (подшипник следует устанавливать вверх маркировкой).
3. Поверх подшипника ставится верхняя часть (крышка опоры).
4. Закручивается гайка, фиксирующая шток амортизатора.
5. Освобождаются от стяжек пружины, подтягивается гайка штока.
6. Устанавливаем модуль на место. Завершаем сборку.

Замена опорного подшипника

Замена опорного подшипника представляет собой довольно сложный процесс и имеет свои нюансы, поэтому следует ознакомиться с его устройством и типами. Опорный подшипник представляет собой одну из самых важных частей каждого автомобиля. Именно он обеспечивает беспрепятственные повороты.

Замена опорного подшипника

Чтобы его проверить, достаточно приподнять машину и проворачивать колеса вручную. Это должно происходить плавно, без застревания, если имеется гидроусилитель, то следует запустить двигатель, затем прокрутить руль, а в это время второй помощник послушает в районе колеса.

Так как он состоит из нескольких элементов, то неисправностей может быть несколько видов:

• Повышенный хруст при поворотах.
• Закусывание и постукивания при маневрах.
• Разрушение всего опорного узла и вспомогательных элементов.

Подшипники могут быть двух типов по принципу действия:

Каждый из них имеет свои недостатки и преимущества. Устройства скольжения представляют собой две стальные обоймы, в которые впрессованы бронзовые втулки. Обязательным условием при использовании этого типа является постоянное наличие обильного количества смазки и чистота от грязи. Эти подшипники впервые стали устанавливать на автомобили NissanQashqai. Они позволили увеличить безотказный ресурс работы со среднего 100 тыс. км до 200.

Первый же тип, качения, является классическим и применяется во всех остальных автомобилях, в том числе и предыдущих моделях Nissan. Но их эффективный срок может быть от 30 тыс., как правило, автомобили марки Opel, SkodaOctavia, и до 100 тыс. км у Audi 100, ChevroletLacetti.

Срок службы опорных подшипников зависит от интенсивности езды и условий, в которых они работают.

Как правило, при постоянно повышенной влажности, езде по лужам приводит просто к вымыванию смазки, и попаданию вовнутрь песка. А это может привести не только к скрипам и стукам, но к разрушению всей обоймы.

Типы опорных подшипников

Опорные подшипники качения также могут быть нескольких типов по своему устройству. Исходя из него, можно судить о долговечности и выносливости:

1. С интегрированными кольцами как наружным, так и внутренним. Конструктивными особенностями этого типа является наличие крепежных отверстий прямо в обойме. Следовательно, для его установки не потребуется дополнительных прижимных планок и пластин. Еще одним плюсом этих подшипников является то, что они снабжены прокладками между кольцами, а это позволяет избегать каких-либо регулировок.
2. С отдельными наружными кольцами, обеспечивающие вращение внутренних. В них наружное кольцо может сниматься отдельно, а внутреннее соединено с корпусом. Этот тип применяется там, где требуется ненадежность, а точность перемещений. Проверить их довольно просто потому что при выходе из строя они часто разрушаются и создают характерный звук при поворотах.
3. С отделяемыми внутренними кольцами для обеспечения вращения наружного. Применяется там же, где и предыдущая модель.
4. Одиночно-разделенные. Принцип тот же, что и у предыдущих. Проверить этот тип можно такими же способами, как описано выше.

Замена

Замена опорного подшипника на всех автомобилях проходит практически одинаково и отличается только некоторыми конструктивными исполнениями самой машины. На марках, например, Golf 1,2, рулевой рычаг расположен снизу стойки, а на других, например, OpelCadet, ВАЗ 2110 и прочие, он расположен сверху стойки. Это говорит о таком же верхнем расположении рулевой рейки. Кроме того, отличия могут быть в ограниченности пространства, например, DaewooNexia.

Замена опорного подшипника

Как поменять опорный подшипник? Рассмотрим пример на автомобиле Форд Мондео, замена подшипника заключается в следующих действиях:

1. Для того чтобы начать работу потребуется установить авто на ручной тормоз и опереть на надежные подставки.
2. После обеспечения надежной установки машины необходимо снять оба колеса. Замена парных запчастей в ходовой части автомобиля следует полностью, потому что из-за выработки одной обязательно будет подвержена повышенному износу и вторая.
3. Обязательно перед началом раскручивания всех соединений следует предварительно их обработать WD-40 предварительно зачистив от грязи. Это значительно повысит срок службы всех элементов.
4. Далее, при помощи накидного ключа на 15 или 18 необходимо расслабить зажимную гайку стойки в стакане. На других марках автомобилей, возможно, потребуется головка на 22 и шестигранник на 6.
5. На следующем этапе замены потребуется открутить верхний наконечник стойки стабилизатора. Для этого потребуется накидной ключ и шестигранник.
6. Обязательно извлеките из хомутов на корпусе стойки тормозной шланг и проводку на датчик.
7. Далее, потребуется полностью выкрутить болт крепления стойки к поворотному рычагу.
8. Торцевым ключом на 13 нужно открутить болт крепления привода на ступице.
9. На следующем этапе понадобится помощь постороннего человека. Он должен надавливать на рычаг, а тем временем при помощи монтировки, вставив ее в разрез хомута крепления стойки, необходимо раздвинуть его половины в стороны. Приводной рычаг ступицы должен благополучно слезть со стойки. Замена подшипника на Мондео именно из-за этого этапа является причинной обращения многих в сервисные центры. При сборке учтите, что на ней имеется что-то вроде шплинта, который должен входить в разрез хомута.
10. Далее, нужно открутить три болта крепления стойки к стакану, они и удерживают опорный подшипник.
11. На этом этапе и начинается собственного сама его замена. Для этого потребуется стянуть пружину при помощи специального приспособления.
12. При помощи головки и шестигранника необходимо открутить зажимную гайку самого подшипника.
13. В разобранном состоянии он извлекается из корпуса опорного механизма при помощи отвертки.
14. При установке подшипника его поворотную часть необходимо повернуть относительно выступа на стационарной части на угол 60. Эта мера обязательна и является решающей при работе и распределении на него нагрузок. Проверить угол можно при помощи транспортира.
15. Произвести сборку всех агрегатов и механизмов в обратном порядке. Развал-схождение делать не придется, потому что приводной рычаг от ступицы не откручивался. После установки всех частей необходимо проверить подшипник на биения. Для этого на весу достаточно подергать стойку сильными рывками.

Опорный подшипник стойки

В передней стойке амортизатора опорный подшипник служит для того, чтобы обеспечить подвижность соединения самого амортизатора с кузовом автомобиля. Расположение подшипника в верхней части стойки между верхней чашей пружины амортизатора и опорой.

По конструкции опорный передний амортизационный подшипник стойки относится к подшипникам качения. Отличие от других подшипников такого же типа в толстом ободе наружного кольца. К телам качения в этом подшипнике относятся цилиндрические ролики, то есть это роликовый подшипник качения. Ролики располагаются под углом 90 градусов друг к другу и имеют перегородки между собой. Благодаря такой конструкции этот подшипник способен воспринимать нагрузки с разных векторов.

Назначение

Подшипник — это деталь, которая является опорой и которая в то же время обеспечивает подвижность сопряженных с ней деталями. Неважно какого типа или вида подшипник, он всегда устанавливается немного выше передней пружины. Шток амортизатора проходит через отверстие в обойме подшипника. Амортизатор крепится к кузову машины в том месте, где установлен опорный подшипник. Он дает возможность двигаться амортизатору относительно кузова авто. Такой опорный подшипник воспринимает как радиальные, так и осевые нагрузки.

Виды опорных подшипников

Опорные подшипники классифицируются в зависимости от конструктивной особенности на несколько видов. К ним относятся:

• Подшипник со встроенным внутренним или наружным кольцом. На корпусе у таких видов есть специальные отверстия для крепления подшипников.
• Подшипник с отделяемым внутренним кольцом. Наружное кольцо крепится к корпусу, а внутреннее подвижное. Такой вид подшипника устанавливается в узлы, где требуется высокая точная подвижность наружных колец.
• Подшипник с отделяемым наружным кольцом. Этот вариант противоположный предыдущему. У этого внутреннее кольцо соединяется с корпусом, а наружное подвижное. Применяется когда требуется высокая точность внутренних колец.
• Одиночно-раздельный. Наружное кольцо разделяется в одной точке. Конструкция обеспечивает высокую точность вращения наружного кольца.

Срок службы опорного подшипника амортизатора составляет 100 тысяч километров пробега. Попадание влаги и песка уменьшают ресурс подшипника.

Какие признаки поломки опорного подшипника

Есть два признака, показывающих что амортизаторные опорные подшипники изношены.

• стук в передних колесных арках во время вращения руля;
• плохая управляемость автомобилем.

Конечно зависит еще от конструкции рулевого механизма, амортизаторов, подшипников. Например, на «десятке» ВАЗ 2110 внутренней обоймой подшипника является втулка. По мере ее износа появляется люфт штока амортизатора, так как шток сажается в эту втулку. Это является причиной нарушения развал-схождения. Определятся, изношена втулка подшипника или нет путем раскачивания автомобиля поперек.

Признаком такой поломки является постоянное вращения руля во время движения. Из-за нарушенного развала-схождения быстро изнашивается опорный подшипник амортизаторов, соединительные рулевые тяги, наконечники, шины.

Проблемы работы опорного подшипника

Подшипник, который удерживает шток амортизатора и обеспечивает ему подвижность испытывает большие нагрузки. Максимальные нагрузки подшипник в этом месте воспринимает на высоких скоростях по неровным дорогам, на резких поворотах.Из-за того, что некоторые подшипники не защищены от попадания влаги и пыли, со временем образуется густая абразивная масса, которая царапает кольца, ролики и обеспечивает быстрый износ механизму. Если по конструкции подшипник должен защищаться пыльником, то надо следить за ним и по мере его истирания менять.

Ревизию опорных подшипников рекомендуется делать через каждые 20 тысяч км пробега.

Основные причины поломки подшипников:

1. Естественный износ. То есть даже если есть пыльник, не попадает влага и грязь, то он все равно изнашивается. Рекомендуется менять такие подшипники через каждые 100 000 км пробега.
2. Дерзкая манера вождения машины. Езда по кочкам на больших скоростях выводят из строя различные детали подвески.
3. Бракованный подшипник. Сейчас трудно купить оригинальную запчасть. Владельцы станков ЧПУ умеют изготавливать детали с максимальной похожестью.

Для того, чтобы увеличить ресурс опорного подшипника (ОП) стойки амортизатора, рекомендуется во время проведения ремонтных работ смазывать опорный подшипник.

Смазка опорного подшипника

Опорный подшипник является подшипником качения. Для их смазки используются пластичные смазки.

Смазки обеспечивают:

• увеличение ресурса подшипника;
• снижают нагрузку при работе узла;
• повышают управляемость автомобилем.

Смазку для подшипников выбирают по следующим факторам:

• нагрузки;
• защищенность подшипника от попадания влаги;
• нормальная и максимальная температуры, то есть диапазон, при котором характеристики смазки не изменяются;
• материалы сопряженных деталей узла (металл-металл, металл-пластик, металл-резина);
• характер силы трения.

Самые популярные смазки для опорных подшипников:

• Литол 24. Недорогая, но очень практичная по свойствам и характеристикам смазка отлично подходит для смазывания опорных подшипников.
• Смазки различных видов для ШРУСОВ.
• Литиевые смазки с дисульфидом молибдена. Например, это Liqui Moly LM47 (Ликви Моли). Такого вида смазки портятся от воды, поэтому ими смазывают только те опорные подшипники, которые имеют защитные колпачки, пыльники.
• Многоцелевая смазка Chevron «Black Pearl Grease EP 2», Шеврон «Delo Heavy Duty EP 2», Chevron «Delo Grease EP NLGI 2».

Во время замены опорного подшипника стойки амортизатора рекомендуется менять и сам амортизатор.

Замена опорного подшипника

Подшипники не ремонтнопригодны, их просто выкидывают. Со временем просаживается демпферная прокладка и появляется люфт в подшипнике. Отсюда и появляется стук.Опорный подшипники устанавливается на передние стойки, если подвеска типа Макферсон. Меняют такой подшипник с полным снятием стойки или частичным снятием верхней части стоечного узла.

Если возможно заменить подшипник не снимая саму стойку, то это делается легко. Для этого требуется только снять чашку со старым подшипником и заменить на новый.

Если требуется разбирать стойку, то нужны домкрат, ключи и стяжки для пружин.

Демонтировать старый подшипник стойки амортизаторов не возможно снять без стяжек для пружин.

Порядок замены опорного подшипника передней стойки амортизатора:

1. Открутить гайки крепления опоры (как правило их три под капотом).
2. Поднять машину домкратом, снять колесо.
3. Ударным инструментом открутить гайку ступицы.
4. Снять шплинты нижнего крепления стойки и немного спустить нижнюю гайку крепления.
5. Отсоединить и отвести тормозной суппорт в сторону.
6. Вытащить нижнее крепления стойки ломиком.
7. Вытащить стойку в сборе.
8. Используя стяжки сжать пружины и разобрать стойку амортизатора.
9. Менять подшипник на новый.
10. Собираем узел в порядке обратной разборке.

Какой опорный подшипник выбрать

Исходить нужно из того, что рекомендует производитель конкретной марки и модели авто, а потом уже выбирать из различных брендов.

Сейчас можно купить не отдельный подшипник, а в сборе со стойкой переднего амортизатора.

Наиболее популярные производители подшипников:

• SM. Китай. Цены средние.
• RYTSON. Китай.
• SNR. Франция.
• SKF.
• FAG. Германия.
• NSK, NTN, Koyo. Япония.

Лучше покупать подшипники по средней цене. Не стоит покупать самые дорогие и самые дешевые.
