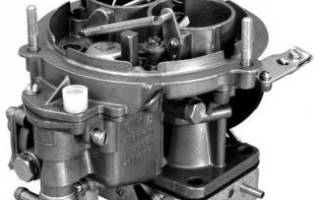

Карбюратор К 151

Карбюратор к 151 предусмотрен для установки на двигателях ЗMЗ и УЗAM. В целях улучшения качества работы и приготовления горючей смеси проводится систематическая регулировка некоторых элементов агрегата.

Элементы системы

Чтобы правильно отрегулировать работу карбюратора, необходимо ориентироваться в его составляющих, из которых:

• механизм поплавкового типа;
• cистема холостого хода;
• основные дозирующие системы камер (первичная и вторичная);
• система переходного типа вторичной камеры;
• система, отвечающая за принудительную вентиляцию картера;
• экономайзер с пневматическим управлением;
• эконостат;
• насос, предающий ускорение;
• система ЭПХХ;
• пусковое устройство;
• вентиляционные элементы поплавковой камеры;
• механизм управления заслонками дроссельного типа.

Дополнительные возможности аналога

Карбюратор к151с к тому же имеет:

• Новое устройство малого диффузора. На рынке массового производства характеризуется более стабильными показателями. Способствует высокому разрежению.
• Ускорительный насос. Его особенность — вывод распылителей в обе камеры.
• Механизм пускового привод а бесступенчатого типа. В режиме пуска и прогрева способствует более гибкому управлению двигателя. Аннулирует необходимость нажатия на педаль газа перед запуском холодного двигателя.
• Модернизованную регулировку дозирующих элементов. Отвечает за обеспечение наилучших ездовых качеств авто с условием выполнения норм по токсичности отработавших газов.

Система холостого хода

Регулировка холостого хода проводится после подключения к двигателю тахометра. При условии прогретого мотора винт качества располагается в положение, которое в состоянии обеспечить максимальное значение частоты вращения на холостом ходу. После успешного размещения, его задействуют для установки частоты выше на 100-200 об/мин. В конце концов, необходимо достичь предыдущего нормального показателя за счет заворачивания винта до тех пор, пока частота вращения не снизится на установленной число об/мин.

Подобная регулировка неисправности исключает переобеднение смеси винтом качества. В противном случае работа двигателя была бы неустойчива, а сам автомобиль глохнул на холостом ходу.

Свидетельством о том, что регулировочный процесс карбюратора проведен правильно, и будет снижение оборотов при закручивании винта качества. Вероятность наличия неисправности высока, если снижение оборотов не наблюдается.

Подобный метод регулировки системы холостого хода обеспечивает значение показателей вредных выбросов в атмосферу, приближенных к действующим нормам ГOCT. Отталкиваясь от этих норм, содержание CO и CH отработавших газов не должно превышать:

• при 550 – 650 об/мин CO – 1,5%, CH – 1200 чнм;
• при 2650 – 2750 об/мин CO – 2%, CH – 600 чнм.

Максимально точная регулировка неисправности достигается при использовании газоанализатора.

Уровень топлива в поплавковой камере

Процедура регулировки этого показателя основывается на отвинчивании винта крепления крышки для доступа к прокладке. Следующей манипуляцией будет максимальный развод крышки в стороны. Отсоединение тяги пускового механизма при этом необязательно.

Приступаем к поплавковой камере: устройство рычага ручной подкачки топливного насоса отвечает за дальнейшую подкачку бензина. Подкачка проводится до тех пор, пока не наступит момент стабилизации уровня топлива. Важно: расстояние от рычага до верхней плоскости корпуса должно стремиться к 21,5 мм.

Низкий уровень подразумевает поджатие вверх язычка поплавка, который упирается в хвостовик иглы запорного клапана. Завышенный уровень предусматривает его поджатие вниз.

После каждого изменения положения язычка обязательно сливайте бензин из поплавковой камеры с помощью отвинчивания сливной пробки. Устройство проверяется на соответствие уровня после повторной накачки бензина в поплавковую камеру.

К151С (карбюратор): регулировка, устройство и принцип работы

К151С – карбюратор, разработанный и изготовленный на заводе «Пекар» (бывшем Ленинградском карбюраторном заводе). Эта модель является одной из модификаций 151 линейки карбюраторов названного производителя. Данные агрегаты созданы для работы с двигателем ЗМЗ-402 и различными модификациями этих ДВС. После некоторых доработок и модернизаций К151С (карбюратор нового поколения) мог работать с такими моторами, как ЗМЗ-24Д, ЗМЗ-2401, УМЗ-417 и многими другими агрегатами подобной конструкции.

Данное устройство укомплектовано большинством современных систем и механизмов, призванных улучшить технические и рабочие, а также экологические характеристики. Рассмотрим конструкцию аппарата, принцип действия, способы ремонта и регулировки.

Конструкция

К151С – карбюратор, который оснащен двумя дозирующими устройствами в первой и второй топливных камерах. Также эта модель укомплектовывается системой холостого хода, полуавтоматической системой запуска, экономайзером. В конструкции предусмотрен ускорительный насос, который распыляет топливо в первую и вторую камеры. Наряду с другими системами, имеется ЭПХХ с пневмоприводом и электронным управлением.

В чем особенность бесступенчатой системы полуавтоматического запуска? Благодаря ей больше не нужно давить на педаль газа для запуска холодного мотора.

Агрегат имеет два вертикальных канала для воздуха. В нижней их части находится дроссельная заслонка. Эти каналы называют камерами карбюратора. Дроссельная заслонка и ее привод созданы таким образом, что по мере нажатия на акселератор вначале открывается один контур, а затем другой. Это и есть двухкамерный карбюратор. Контур, заслонка которого открывается первой, называется первичным. Соответственно, дальше идет вторичная камера.

В средней части главных каналов для прохода воздуха установлены специальные сужения конусообразной формы. Это диффузоры. За счет них образуется разряжение. Оно необходимо, чтобы в процессе движения воздуха был подсос топлива из поплавковой камеры карбюратора. Чтобы устройство могло нормально функционировать и готовить оптимальную смесь, уровень бензина в камере постоянно поддерживается. Это производится с помощью поплавкового механизма и игольчатого клапана.

Как устроен карбюратор К 151? К151С состоит из трех главных частей. Верхняя является крышкой корпуса. На ней установлены фланец и шпильки, устройство для вентиляции поплавковой камеры, а также детали пусковой системы.

Средняя часть – это непосредственно корпус агрегата. Здесь находится поплавковая камера, поплавковый механизм, топливоподводящие системы. В нижней части установлены дроссельные заслонки и их корпуса, устройство холостого хода.

Главная дозирующая система

Этих систем две. Они имеют одинаковую конструкцию. Системы оснащены топливными жиклерами. Их читатель может увидеть на фото ниже.

Главный жиклер устанавливаются на верхней части корпуса. Если быть точнее, то в районе эмульсионных колодцев. Под воздушными жиклерами имеются 2 эмульсионных трубки.

В стенках эмульсионных колодцев предусмотрены отверстия, которые соединены с выходными распылителями. За счет разрежения в зоне отверстий распылителей горючее поднимается по эмульсионным колодцам. Далее оно проходит до отверстий в трубках. Затем топливо смешивается с воздухом в центральной части трубок. После этого оно уходит через боковые каналы к распылителям. Там горючее смешивается с основным воздухом.

Система холостого хода

Она нужна для обеспечения стабильной работы двигателя на холостых оборотах. Система состоит из нескольких элементов:

1. Обводного канала.
2. Винтов, с помощью которых осуществляется регулировка карбюратора К151С.
3. Топливного и воздушного жиклеров.
4. Клапана экономайзера.

Ускорительный насос

Он позволяет двигателю работать стабильно на всем диапазоне, без провалов при резком нажатии на педаль акселератора.

Насос представляет собой дополнительные каналы в корпусе карбюратора, шариковый клапан, мембранный механизм и распылитель.

Эконостат

Эта система необходима для повышения стабильности работы силового агрегата на высоких оборотах за счет обогащения топливной смеси. Это несколько дополнительных каналов, через которые за счет большого разрежения при полностью открытых заслонках поступает дополнительное топливо.

Переходная система

Она необходима для того, чтобы обороты двигателя в момент открытия дросселя вторичной камеры могли увеличиваться более плавно. Переходная система представляет собой топливный и воздушный жиклер.

Дополнительное оборудование

Вот что представляет собой К151С. Карбюратор дополнительно также оснащен фильтром в виде защитной сетки. Также агрегат имеет обратный топливный канал. Через него лишний бензин уходит в бензобак.

Отличия К151С от базового карбюратора К151

Мы рассмотрели, как устроен карбюратор К151С.

Устройство его, на первый взгляд, практически ничем не отличается от всей 151-й серии. Однако незначительные отличия все-таки имеются. Так, малый диффузор имеет более усовершенствованную конструкцию. В карбюраторе использован распылитель ускорительного насоса на две камеры сразу. Также разработчики изменили профиль кулачков на приводе насоса. Привод воздушной заслонки теперь бесступенчатый. Это позволяет значительно упростить запуск холодного двигателя. Также изменили настройки дозирующих систем. Благодаря этому удалось улучшить характеристики экологичности.

К151С – карбюратор более эффективный, нежели К151. Так, с ним на 7% улучшилась динамика машины. До 5% упал расход топлива при движении в городском цикле. Пуск мотора значительно улучшился, а также стабилизировалась работа мотора на холостом ходу.

Как подключить карбюратор?

Владельцы старых автомобилей часто не знают, как присоединить данное устройство. Подключение карбюратора К151С осуществляется следующим образом.

В конструкции есть 2 шланга. Главный топливный патрубок соединяют со штуцером, находящимся под поплавковой камерой, – той, что ближе к мотору. Обратный топливный канал подключат к нижнему отводу. Его можно увидеть в противоположной от двигателя стороне, ниже, чем основной штуцер.

Также необходимо подключить еще два тонких шланга. Один из них может быть соединен с клапаном экономайзера холостого хода. Это тот шланг, который идет от электромагнитного клапана. Второй соединяют с нижним штуцером с обратной стороны от дроссельных заслонок.

Также нужно подключить шланг ОЗ на трамблер. На карбюраторе имеется штуцер для шланга принудительной вентиляции картера. Его тоже требуется подключить.

Карбюратор К151С: ремонт, регулировка

Осуществляется несколько видов регулировок. Так, можно настроить холостой ход, уровень топлива в поплавковой камере, положение дроссельной и воздушной заслонок.

Уровень горючего изменяют при помощи подгибания поплавка. Параметр замеряют по специальной поверхности в поплавковой камере. Лучше доверить эту операцию профессиональным мастерам, но при необходимости это можно осуществить своими руками.

Для настройки холостого хода необходимо прогреть двигатель до его рабочей температуры. Далее открывают дроссельную заслонку и выкручивают регулировочные болты:

• винт количества с пружиной;
• винт качества.

Двигатель наберет обороты. Затем винты закручивают до момента, когда мотор станет работать нестабильно. Затем болтом количества увеличивают обороты до момента, пока двигатель станет работать ровно. Регулировочный механизм, отвечающий за качество, закручивают до упора. Что делают после этого?

Далее винт количеств подкручивают так, чтобы мотор стабильно работал на оборотах 700-800 в минуту. Если винт количества завернуть больше, то будут провалы при нажатии на газ. Если обороты высокие, их убавляют регулировкой положения дроссельной заслонки.

Заключение

Мы рассмотрели карбюратор модели 151С. Ремонт карбюратора К151С и регулировка его, как видно, могут осуществляться своими руками. Это удобно, если поломка случилась далеко от СТО или дома. А обслуживать карбюратор смогут даже новички.

Карбюратор К-151: устройство, регулировка, ремонт, неисправности, установка

Карбюратор К-151 часто устанавливался на российские легковые и малотоннажные авто. Эти агрегаты выпускаются ООО «Пекар». Производитель считает, что это лучшие и самые надежные карбюраторы из всех существующих. На заводе изготавливается три версии приборов для установки на четырехцилиндровые силовые агрегаты ЗМЗ и УМЗ объемом 2,45 литра. Ввиду сложности устройства карбюраторов К-151, регулировка и ремонт вызывали определенные затруднения у владельцев.

Устройство

В корпусе прибора проходят два канала – это камеры карбюратора. На дне каждой имеются заслонки с механическим приводом. Камер в карбюраторе две. Дроссельные заслонки открываются последовательно одна за другой по мере увеличения нагрузок. Первая камера и ее заслонка работают при малых и средних нагрузках. Вторая камера действует только при высоких.

В средней части корпуса имеются диффузоры. Они предназначены для создания разрежения, которое затем будет способствовать забора бензина из поплавковой камеры карбюратора.

Особенности поплавкового механизма

В конструкции поплавковой камеры карбюратора К-151 на УАЗ есть отличия от любых аналогичных приборов отечественного производства. Механизм вместе с запорной иглой находится внутри корпуса. Чтобы визуально проверить состояние камеры, требуется снять верхнюю крышку. При этом не нужно нарушать взаимодействие поплавка и бензина. Эта конструкция называется поплавковой камерой с подачей топлива снизу.

Особенности конструкции

Прибор представляет собой три отдельные части. Верхняя выполняет функцию крышки. На ней имеются шпильки, посредством которых устанавливается воздушный фильтр. Кроме того, в крышке предусмотрены балансировочные отверстия для поплавковой камеры, детали пускового механизма, винты крепления к корпусу.

В средней части находится поплавковая камера механизма, топливоподводящий штуцер, к которому подключатся шланги карбюратора К-151, а также дозирующая система.

В нижней части расположены дроссельные заслонки и их механизм, а также устройство, обеспечивающее двигателю работу на холостом ходу. Оно закреплено при помощи винтов через картонную и текстолитовую прокладки. В устройстве имеются и другие системы, без которых работа прибора будет невозможна.

Особенности поплавкового механизма

Данный механизм нужен для того, чтобы в поплавковой камере всегда был определенный уровень топлива. Уровень бензина должен поддерживаться, чтобы двигатель мог работать стабильно. Если топлива будет меньше, то смесь станет бедной, что скажется на расходе топлива. Уровень контролируется при помощи поплавка и специального клапана. Когда уровень нормальный и поплавок поднят, клапан будет закрыт и не допустит попадания новой порции бензина.

Когда уровень горючего недостаточный, поплавок опустится вниз и откроет игольчатый клапан, тем самым обеспечивая доступ бензину. По мере того, как камера будет заполняться, поплавок будет подниматься вверх. В результате закроется игольчатый клапан.

Одновременно с тем, что расход топлива непостоянен, меняется и его подача со стороны топливного насоса. Это позволяет исключить повышение давления на входе карбюратора. Уровень в поплавковой камере непостоянный и не сохраняется в разных режимах работы мотора.

ГДС – главные дозирующие системы

ГДС в первой и второй камере карбюратора имеют одинаковое устройство. Дозирующие системы состоят из топливных и воздушных жиклеров карбюратора. В К-151 они установлены в нижней части в поплавковой камере. Под жиклерами в двух камерах имеются эмульсионные трубки.

Система холостого хода

Это полностью автономная система для приготовления смеси. Она обеспечивает интенсивное распыление бензина в потоке воздуха, поступающего в камеры сгорания в режиме холостого хода. Благодаря этой системе, мотор может стабильно работать при закрытых или прикрытых дросселях.

Зачастую именно с этой системой у многих возникают проблемы. Не зная устройство карбюратора К-151, ремонт и регулировка холостого хода могут вызвать массу трудностей (особенно на грязных, необслуживаемых карбюраторах).

Установка

Карбюратор устанавливается на коллектор и заворачивается болтами. Посадочное место на автомобилях рассчитано именно на эту модель карбюратора.

Далее нужно подключить шланги, которых имеется несколько, а подключаются они в определенном порядке. Так, главный патрубок подключатся к штуцеру под поплавковой камерой. Обратку соединяют с нижним отводом. Тонкие шланги идут от ЭМК. Один из этих патрубков соединяется с клапаном экономайзера ХХ. Второй соединяется с нижним штуцером, расположенным с другой стороны от корпуса заслонок. Еще один вывод подключатся к вакуумному регулятору УОЗ.

Типичные неисправности

Неисправностей у карбюраторов не так уж и много. Зная устройство карбюратора К-151, ремонт и регулировка не вызовет трудностей даже у новичков. Неисправности связаны с неверной регулировкой или неправильным ремонтом.

Так, одна из самых главных неисправностей, устранить которую очень сложно, это повышенный расход топлива. Также выхлопные газы могут быть темными ли черными. Потеря динамики говорит о неисправности в системе питания. Еще одна популярная неисправность – это холостой ход. Он либо пропадает совсем, либо мотор на холостом ходу не может работать стабильно.

Чаще всего большинство проблем можно решить прочисткой жиклеров карбюратора К-151. Воздушные и топливные жиклеры могут забиваться из-за некачественного бензина, старых шлангов, грязных воздушного и бензинового фильтра.

Другая причина, из-за которой двигатель может работать нестабильно – это перегрев карбюратора. Металл корпуса агрегата очень мягкий и по причине перегрева легко деформируется. В результате между крышкой и корпусом образуется щель. Через нее подсасывается лишний воздух, и отрегулировать карбюратор хоть как-то стабильно не представляется возможным. Нередко причиной неисправности карбюратора К-151 может быть износ элементов и узлов. Это касается резиновых мембран, пружинок, жиклеров.

Мотор глохнет на холостом ходу

Чаще всего причина в засоренном топливном жиклере холостого хода. Он находится на электромагнитном клапане. Также причиной становится и сам электромагнитный клапан. Если элемент рабочий, а холостого хода нет, то нужно чистить жиклер и канал ХХ. Зная устройство карбюратора К-151, ремонт, регулировка и тюнинг его не потребуют много времени.

Что делать, если его заливает топливом?

Причиной большого количества топлива может быть игольчатый клапан. Если игла износилась, она уже не может удерживать давление топлива, и оно поступает в поплавковую камеру. Для ремонта нужно снять крышку, снять ось поплавка, выкрутить клапан и заменить его новым.

Провал

При нажатии на газ двигатель не набирает скорость, замедляется и может заглохнуть – такие провалы случаются чаще всего из-за засоренной ГДС.

Устраняется эта неисправность при помощи прочистки главной дозирующей системы. Также провалы могут быть из-за неполадок ускорительного насоса. Изношенные элементы следует заменить, а канал прочистить сжатым воздухом.

Заключение

Установка карбюратора К-151 вместо старого К-126 даст значительный прирост мощности и хорошую топливную экономию. При регулярном уходе этот карбюратор не доставит владельцу лишних проблем. Ремонт заключается в замене ремкомплектов.

Обслуживание карбюраторов К-151В и К-151У

Обслуживание карбюраторов К-151В (для двигателей мод. 4178), К-151Е (для двигателей мод. 4218) и К-151У <для двигателей мод. 4021.60)

Карбюратор К-151В (рис. 38) – вертикальный, эмульсионный, двухкамерный, с падающим потоком смеси и последовательным открытием дроссельных заслонок. Карбюратор имеет сбалансированную поплавковую камеру, две главные дозирующие системы – первой и второй камер, автономную систему холостого хода в первичной камере с количественной регулировкой смеси постоянного состава с экономайзером принудительного холостого хода (ЭПХХ), переходные системы первичной и вторичной камер, эконостат с выводом во вторичную камеру, диафрагменный ускорительный насос с механическим приводом от Валика дроссельной заслонки первичной камеры и с выводом распылителя в первичную камеру, полуавтоматическую систему пуска и прогрева двигателя с ручным управлением. Кроме того, карбюратор оборудован клапаном вентиляции поплавковой камеры.

1 – воздушная заслонка; 2 – винт; 3 – пусковая пружина; 4 – крышка карбюратора; 5 – скоба (только для К-151Н); 6 – прокладка; 7 – диафрагма пневмокорректора с тягой в сборе; 8 – прокладка; 9 – крышка пневмокорректора; 10 – пружина; 11 – винт; 12 – винт-вытеснитель; 13 – шарик (впускной клапан); 14 – поплавок; 15 – корпус поплавковой камеры; 16 – штуцер подвода топлива; 17 – шайба; 18 – фильтр топливный; 19 – шайба; 20 – болт топливопроводящий; 21 – пробка; 22 – крышка ускорительного насоса; 23 – рычаг привода ускорительного насоса; 24 – штуцер вентиляции картерных газов; 25 – заслонка дроссельная вторичной камеры; 26 – корпус смесительных камер; 27 – винт; 28 – кулачок; 29 – винт; 30 – заслонка дроссельная первичной камеры; 31 – клапан экономайзера в сборе; 32 – винт регулировочный состава смеси; 33 – запорный элемент клапана ЭПХХ; 34 – корпус клапана ЭПХХ; 35 – прокладка; 36 – крышка клапана ЭПХХ; 37 – трубка; 38 – винт эксплуатационной регулировки оборотов холостого хода; 39 – прокладка теплоизоляционная (текстолит); 40-прокладка теплоизоляционная (картон); 41 – диффузор малый; 42 – распылитель ускорительного насоса; 43 – винт регулировочный перепуска топлива; 44 – пружина; 45 – диафрагма ускорительного насоса в сборе; 46 – прокладка; 47 – винт; 48 – пробка; 49 – шайба; 50 – жиклер эмульсионный холостого хода; 51 – электромагнит; 52 – тяга; 53 – фиксатор; 54 – гайка; 55 – рычаг; 56 – штуцер; 57 – винт; 58 – крышка клапана вентиляции; 59 – клапан вентиляции; 60 – пружина; 61 – прокладка

Обслуживание карбюратора заключается в периодической проверке надежности крепления карбюратора и отдельных его элементов, проверке и регулировке уровня топлива в поплавковой камере, регулировке малой частоты вращения коленчатого вала двигателя, чистке, продувке и промывке деталей карбюратора от смолистых отложений, проверке пропускной способности жиклеров.

Проверку уровня топлива производите при неработающем двигателе автомобиля, установленного на горизонтальной площадке и снятой крышке карбюратора. Поплавковая камере заполняется топливом с помощью рычага ручной подкачки бензонасоса.

Уровень топлива (рис. 39) должен находиться в пределах 20 – 23 мм от плоскости разъема поплавковой камеры. Для его проверки необходимо ввернуть штуцер с резьбой М10×1-6g для подсоединения резинового шланга. Штуцер ввертывается в поплавковую камеру вместо сливной пробки. Уровень топливауровня топлива определяется через прозрачную трубку с внутренним диаметром не менее 9 мм.

Регулировка уровня производится подгибанием язычка 5 петли поплавка (рис. 40) до размера 10,75 – 11,25 мм между верхней частью поплавка и плоскостью разъема поплавковой камеры (поплавок должен быть поднят в крайнее верхнее положение). В крайнем нижнем положении поплавок не должен касаться стенок поплавковой камеры, а его язычок 2 должен находиться на упоре А. При этом ход клапана 3 должен быть равен 1,5+0,5 мм. Ход клапана регулируется подгибанием язычка 2 петли поплавка. После регулировки вновь проверьте уровень топлива и при необходимости произведите регулировку повторно.

1 – поплавок; 2 – язычок; 3 – топливный клапан; 4 – серьга; 5 – язычок; 6 – седло топливного клапана 7 – уплотнительная шайба (эластичный запорный элемент); 8 – топливный фильтр; 9 – штуцер топливопровода; 10 – топливопроводящий болт

Если регулировка не дает желаемого результата, необходимо произвести проверку поплавкового механизма. Обычно причинами повышенного или пониженного уровня топлива в поплавковой камере являются несимметричность поплавка, неправильная его масса, а также заедание или негерметичность топливного клапана. Герметичность поплавка проверяется погружением его в нагретую до 80 – 85 °С воду с выдержкой по времени не менее 30 с. Масса поплавка в сборе с петлей после ремонта не должна быть более 13 г. В случае негерметичности топливного клапана следует заменить уплотнительную шайбу 7. После замены уплотнительной шайбы при сборке клапана 3 с серьгой 4 необходимо учесть, что серьга должна быть установлена таким образом, чтобы выступ серьги Б был направлен в сторону, противоположную поплавку.

Регулировку минимальной частоты вращения коленвала 550 – 650 об/мин (700-750 об/мин – для двигателей модели 4218) в режиме холостого хода необходимо проводить на прогретом двигателе (температура охлаждающей жидкости 70 “С) при исправной системе зажигания.

Во время эксплуатации автомобиля минимальная частота вращения холостого хода регулируется поворотом винта эксплуатационной регулировки. При отвинчивании винта частота вращения увеличивается, при завинчивании – уменьшается.

Если вращением винта эксплуатационной регулировки не удается достичь устойчивой работы двигателя, следует вывернуть винт состава смеси до упора ограничительной втулки (напрессована на винт) и вновь отрегулировать минимальную частоту винтом

Полная регулировка карбюратора производится на станции техобслуживания (с использованием газоаналитического оборудования) и должна производиться при следующих условиях:

• на прогретом двигателе;
• с отрегулированными зазорами в газораспределительном механизме
• с исправными свечами зажигания и отрегулированным углом опережения зажигания;
• при полностью открытой воздушной заслонке.

1. Отрегулировать винтом эксплуатационной регулировки минимальную частоту вращения холостого хода.
2. Отрегулировать винтом состава смеси содержание окиси углерода (СО) в пределах 1,0 – 1,5 %, предварительно удалив ограничительную втулку. Содержание углеводородов (СН) при этом не должно превышать 1000 млн1.
3. Убедиться, что подобранное положение винтов обеспечивает нормальную работу двигателя при перегазовках, для чего приоткрыть дроссель и резко отпустить. Если при этом отмечаются остановки двигателя или неустойчивая работа, то необходимо либо повысить минимальную частоту вращения, отворачивая винт эксплуатационной регулировки, либо обогатить смесь винтом состава смеси. Максимально допустимое содержание СО при этом не более 2%.
4. Увеличить частоту вращения до 2400 об/мин. Содержание СО должно быть не более 1%; СН – не более 500 млн1.

После окончательной регулировки установить на винт регулировочный состава смеси ограничительную втулку и отметить ее положение. Прогреть двигатель до температуры охлаждающей жидкости 80 – 85 °С и проверить содержание СО в отработавших газах на оборотах холостого хода. Содержание СО не должно быть более 4,5% при любом положении винта токсичности, которое позволяет установить ограничительная втулка. Установить винт с ограничительной втулкой в отмеченное положение.

Не допускается регулировка минимальной частоты вращения коленчатого вала с помощью винтов приоткрытая дроссельных заслонок.

При проверке работы карбюратора обращайте внимание на работу клапана вентиляции поплавковой камеры (надежность подсоединения проводов, отсутствие заедания и герметичность клапана). Неисправность в работе клапана ведет к увеличению расхода топлива и затруднению пуска горячего двигателя.

Промывку деталей карбюратора производите бензолом или неэтилированным бензином, затем продуйте сжатым воздухом.

Не пользуйтесь металлической проволокой для прочистки жиклеров и калиброванных отверстий, так как это приведет к нарушению их размеров и пропускной способности.

Чтобы не перепугать жиклеры при установке, следует обратить внимание на их маркировку. Каждый жиклер имеет маркировку, содержащую значение номинальной пропускной способности в мл/мин. Маркировка нанесена ударным способом на головке жиклера (со стороны шлица).

Номинальная величина пропускной способности жиклеров (мл/мин)

1-я камера	2-я камера
Жиклер топливный главный	225	330 (330/380)
Жиклер воздушный главный	330	230 (230/330)
Блок жиклеров холостого хода
трубка холостого хода	95 (110/95)	–
трубка эмульсионная	85
Жиклер эмульсионный холостого хода	280 (175/210)	–
Жиклер воздушный холостого хода	330 (175/330)	–
Жиклер топливный переходной системы	–	150 (200/150)
Жиклер воздушный переходной системы	270

Примечание. Некоторые жиклеры карбюраторов К-151В, К-151Е и К-151У имеют различную пропускную способность. В скобках указано: в числителе – для К-151Е, в знаменателе – для К-151У.
