Точки подключения сигнализации на Ниве Шевроле

Многие автолюбители сталкиваются с ситуацией, когда требуется подключить сигнализацию на Ниве Шевроле. Несмотря на то, что это трудоемкий процесс, его можно реализовать самостоятельно. Из статьи вы узнаете, как подготовить систему, выполнить установку сигнализации на Ниву Шевроле своими руками и проверить ее в действии.

Подготовка к подключению сигнализации

До непосредственного подсоединения и подключения сигналки стоит для начала узнать, как устроен сам замок. После этого найти точки доступа, которые показаны на инструкции на транспорте. Сигнализации в большинстве своем универсальны. Они устанавливаются на турбированные, дизельные или бензиновые типы двигателей Niva Chevrolet .

Дальнейшие действия:

1. Перед установкой нужно снять защитную конструкцию с руля, убрать пять саморезов с двумя винтами. Потом отвинтить панельные саморезы, которые закрывают монтажный блок, и вытащить блок.
2. Снять облицовку приборного щитка и выкрутить все шурупы. Открепить приборную панель.
3. Сирену с датчиком температуры, концевым выключателем капота поставить в автомобильное подкапотное пространство.
4. Подключить антенный блок в верхнем углу лобового стекла. Светодиодный вид индикатора поместить к левой стойке.
5. Датчик удара закрепить на рулевой колесный кронштейн, а сервисную клавишу расположить к скрытому, но легкому для доступа месту.

Особенности монтажа

Все работы по монтажу и соединению делятся на два этапа. Блок управления сигнальной системой соединяют с датчиком удара, светодиодом, чтобы он начал правильно работать. Поскольку выводы контактов охранной системы — это наиболее трудоемкая и ответственная часть работы, необходимо поэтапно подключать проводники к реле аккумуляторной клеммной батареи.

Обратите внимание! Также аккуратно нужно подсоединять проводники к поворотникам, сирене, кнопкам багажного открытия, концевому выключателю тормозной системы, замку зажигания, дверному концевому выключателю.

Точки подключения автосигнализации на Нива Шевроле

На автомобильной сигнализации Нива Шевроле 2013 года замок зажигания синий и черный, стартер красный, поворот — синий, синий и красный, ручник — коричневый, тахометр — черный.

На автомобильной сигнализации Нива Шевроле, концевик дверей и багажника — диодный белый или черный, поворот — в водительском пороге синий. Центральный замок — синий на открывание и коричневый на закрывание. Подается на минус.

Точки подключения автомобильной сигнализации на Нива Шевроле 2017, все концевики на иммобилайзерном блоке. Блок с центральным замком не разбирается и впаивается. Поворот — синий и черный. Контроль двигательной работы — один плюсовой провод.

Подробная инструкция подключения

Чтобы установить сигнализацию, необходимо взять изоленту, отвертку, защитный светодиод, активатор водительской двери, паяльник, канифоль, припой и сигнализацию. Важно не начинать подключение без ознакомления с теоретическим материалом.

Стоит понимать, что установочные способы сигнализации могут быть разными. После сбора материалов и понимания ознакомительной информации, можно начать устанавливать сигнализацию:

1. Этап подключения ударного датчика. Датчик нужно присоединить к коммутирующему разъему с тремя пинами, размещенному с правой стороны снизу блочного корпуса. Подключить LED индикаторный разъем слева блочного корпус сигнализации. Подключить кнопку к контакту, помещенному внизу на корпусном сигнализационном блоке.

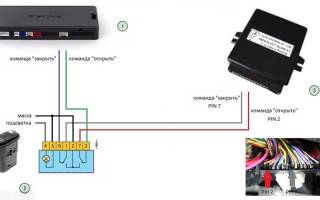

2. Центральный замок. Желтый провод и желтый провод с черной полосой с черной полосой подсоединить к аккумуляторной батареи, имеющей положительную клемму. Оранжевый провод и оранжевый провод, имеющий черную полоску, подсоединить к аккумуляторной батареи с отрицательной клеммой. Оставшиеся белые проводки подсоединить к центральному замку зажигания.
3. Подключение сигнализации с десятью проводами разного цвета.

Этапы подключения

Пошаговая инструкция:

1. Желтый самый верхний проводник подсоединить к контактам катушки питания реле. В место, где происходит разрыв электропитания катушки зажигания, вставить замкнутые электроконтакты реле. Порезать кабель, соединяющий катушку питания реле с замком зажигания. Концы, которые образовались после пореза, присоединить к нескольким реле контактам. Потом провод, который идет от замка зажигания, присоединить к проводу реле катушки.
2. Черный провод присоединить к отрицательному контакту аккумулятора. Важно до подключения отсоединить аккумулятор во избежание повреждения электрической проводки транспорта.
3. Коричневые провода подсоединить к поворотникам правой и левой стороны соответственно.
4. Розовый проводник подсоединить к красному контакту. Черный коммутировать на корпус или на аккумуляторный отрицательный полюс.
5. Красный провод подсоединить к положительному клеммному контакту. К нему должны быть присоединены желтые и черные провода центрального замка.
6. Зеленые проводники или минусы багажного открытия подсоединить к питающей катушке с дополнительным реле.
7. Белый проводник подсоединить к замку зажигания, контакту, замыкаемому во время поворота ключа и напряжению питания, а синий — к концевому дверному выключателю.

Обратите внимание! Оранжевые проводниковые элементы подсоединить к тормозному педальному концевику.

Проверка работы системы

Следующий шаг — проверка противоугонной системы в действии. Для этого нужно поставить машину на охрану со штатного машинного устройства. Затем поставить защитный режим с помощью сигнализационного брелока.

Проверка сигнализации — обязательный этап монтажа системы. Без проверки вы не можете быть уверены в полноценной защите своего автомобиля.

Основные неисправности и проблемы, с которыми можно столкнуться при подключении своими руками

Процесс подключения довольно трудоемкий. Проблема может возникнуть с выбором при большом многообразии моделей, установкой сигнализации автомобильной системы к центральному замку и выбором схемы установки. Выбирая сигнализацию, покупатели должны отталкиваться от функциональных особенностей системы.

Чтобы решить проблему с установкой сигнализации, необходимо определить подсоединяющие точки охранного механизма, отталкиваясь от модели и местонахождения такого элемента, как центральный блок системы.

Проблему выбора схемы установки можно решить с помощью оригинальных схем автомобильной сигнализации.

Проблемы могут возникнуть вследствие небрежной или некорректной постановки управляющего сигнализационного блока, инсталляции неподходящей прошивки охранной системы, неправильного размещения датчика удара, некачественного подключения к автомобильной проводке, некорректного размещения ключевого чипа при автозапуске.

Из-за некачественного монтажа через некоторое время скрученные или плохо заизолированные провода начнут окисляться, что приведет к разрыву электрической цепи. Выйдет из строя не только охранная, но и электропроводная система машины. В случае неправильной постановки сигнализации это приведет к частым ложным срабатываниям, из-за которых будет сбита работа сирены.

Итоги

В целом, сделав все процедуры подключения сигнализации и выполнив перечисленные пошаговые действия правильно, можно сэкономить деньги на автосервис и самостоятельно подключить систему. В случае непонимания принципов подключения охранной системы, лучше доверить всю работу электрикам и монтажникам автомобильного сервиса.

Органы управления

Рис. 1.8. Панель приборов и органы управления

Расположение органов управления показано на рис. 1.8 .

1 – переключатель наружного освещения. В блоке переключателя установлены два механически связанных выключателя:

– выключатель габаритных огней (левый) . Последовательным нажатием клавиши выключателя включают и выключают габаритный свет в фарах и в задних фонарях, при включенном габаритном свете в клавише загорается зеленым светом контрольная лампа;

– выключатель света фар (правый) . При нажатии на клавишу выключателя (фиксированное положение) включаются фары. При повторном нажатии на клавишу фары выключаются.

Механическая связь обоих выключателей исключает возможность включения фар без предварительного включения габаритных огней и, наоборот, не позволяет выключить габаритные огни при включенных фарах.

Рис. 1.9. Подрулевые переключатели: 1 – рычаг переключателя указателей поворота и света

фар; 2 – рычаг переключателя очистителей и омывателей стекол

2 – переключатель указателей поворота и света фар включает электрические цепи при включенном зажигании и имеет следующие положения рычага 1 ( рис. 1.9 ):
I – указатели поворота выключены, включен ближний свет фар, если нажата кнопка выключателя света фар в переключателе наружного освещения 1;

II – включены указатели левого поворота (нефиксированное положение);

III – включены указатели левого поворота (фиксированное положение);

IV – включены указатели правого поворота (нефиксированное положение);

V – включены указатели правого поворота (фиксированное положение);

VI – включен дальний свет фар (на себя) независимо от положения переключателя наружного освещения (нефиксированное положение);

VII – включен дальний свет фар (от себя), если нажата кнопка выключателя света фар в переключателе наружного освещения 1 (фиксированное положение).

3 – выключатель звуковых сигналов. Чтобы включить звуковой сигнал, нажмите на любое место центральной накладки рулевого колеса.

5 – переключатель стеклоочистителей и омывателей стекол включает электрические цепи при включенном зажигании и имеет следующие положения рычага 2 (см. рис. 1.9 ):

I – очистители и омыватели стекол выключены;

II – включен прерывистый режим работы очистителя ветрового стекла (нефиксированное положение);

III – включен прерывистый режим работы очистителя ветрового стекла (фиксированное положение);

IV – включена малая скорость очистителя ветрового стекла;

V – включена большая скорость очистителя ветрового стекла;

VI – (на себя) включен омыватель ветрового стекла (нефиксированное положение);

VII – включен очиститель стекла двери задка (фиксированное положение);

VIII – дополнительно включен омыватель стекла двери задка (нефиксированное положение).

6 – выключатель аварийной сигнализации. При нажатии на клавишу выключателя загораются мигающим светом все указатели поворота и контрольная лампа, установленная в выключателе. При повторном нажатии на клавишу сигнализация отключается.

7 – блок кнопочных выключателей состоит из:

– выключателя 1 обогрева стекла двери задка. При нажатии на кнопку выключателя включается обогрев стекла, одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку обогрев выключается;

– выключателя 2 передних противотуманных фар (при их наличии на автомобиле). Противотуманные фары включают нажатием на кнопку выключателя при нажатой кнопке выключателя габаритных огней (см. п. 1), одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку противотуманные фары выключаются;

– выключателя 3 задних противотуманных фонарей. При нажатии на кнопку выключателя включаются задние противотуманные фонари, если нажата кнопка выключателя света фар (см. п. 1), одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку задние противотуманные фонари выключаются. При выключении зажигания фонари выключаются автоматически;

– выключателя 4 фароочистителя и фароомывателя (при их наличии на автомобиле). Кнопка выключателя не фиксирована, при ее нажатии, если включен свет фар, включаются фароочистители и фароомыватели. При отпускании кнопки эти устройства отключаются;

– резервного гнезда для выключателя, закрытого заглушкой 5.
