Шрус это граната или нет

Шрус: описание,виды,неисправности,устройства,замена,фото,видео.

Автомобили, оснащенные передним приводом, в 60-х годах очень заинтересовали инженеров и разработчиков практически всех автомобильных брендов. Считалось, что такая компоновка кузовов дает возможность получить больше свободного места в салоне. Для осуществления этой идеи инженеры придумали достаточно сложный на тот момент механизм. Он позволял обеспечить вращение передних колес и управлять ими при более компактных размерах конструкции.

ШРУС был изобретен достаточно давно, по наиболее распространенной версии он был изобретен еще в двадцатых годах прошлого века Альфредом Рцеппом. Потому не удивительно, что с тех пор появилось множество разновидностей данной детали:

• сухариковый – устанавливается исключительно на грузовиках;
• триподный – как правило, используется в качестве внутреннего ШРУСа;
• спаренный шарнир – применяется довольно редко в силу сложной конструкции;
• шариковый, или ШРУС Рцеппа – наиболее распространенный вид, который и применяется чаще всего на осях легковых автомобилей.

Именно это изобретение и стало революционным для конструирования легковых авто с передним приводом.

УСТРОЙСТВО ШРУСА

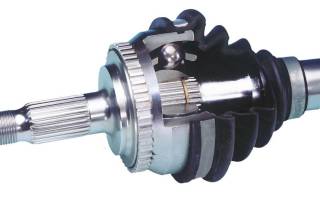

Здесь можно увидеть фото ШРУСа шарикового, благодаря которому станет понятней, что же собой представляет данная деталь в собранном состоянии. Если говорить о ее составляющих, то их, на самом деле, не так много:

1. Корпус с наружной обоймой.
2. Сепаратор.
3. Внутренняя обойма.
4. 6 шариков.
5. Вал.
6. Кольцо стопора.
7. Пыльники внешний и внутренний, их удерживают хомуты.

Если собрать воедино эти оставляющие, то они внешне действительно напоминают некую гранату.

Все эти детали собираются в ШРУС наружный и ШРУС внутренний. Внутренний передает вращательные движения к внешнему механизму, в результате и производится изменение угла полуоси по отношению к оси.

Зачем нужен ШРУС в автомобиле

Необходимость изобретения ШРУСа возникла одновременно с появлением первых автомобилей с передним приводом. 3 основных преимущества переднеприводных машин хорошо известны каждому автомобилисту:

• лучшая управляемость;
• экономичность.

Но, при передаче крутящего момента на управляемые колёса, постоянно изменяющие своё положение, возникали серьёзные потери мощности и другие негативные последствия:

1. Обычные шарнирные механизмы быстро приходили в негодность.
2. Вращение на колёса передавалось неравномерно.
3. Возникала сильная дополнительная вибрация.
4. Валы и шестерни трансмиссии работали со значительными перегрузками.

Изобретение автомобильной гранаты в 20-х годах прошлого века позволило полностью решить эту сложную техническую задачу. С помощью ШРУСа крутящий момент на управляемые колёса передаётся без потерь мощности и других недостатков.

Благодаря надёжности и простоте, шарнир равных угловых скоростей также широко используется на заднеприводных машинах, в которых установлена независимая подвеска.

Качественная граната отличается длительным ресурсом работы. При бережной эксплуатации автомобиля необходимость её замены или ремонта возникает крайне редко.

Признаки неисправности ШРУСа

ШРУСы относятся к категории наиболее надёжных и долговечных узлов автомобиля. Для защиты от неблагоприятного воздействия шарнирное соединение внутри устройства защищено гибким пыльником. Пыльники препятствуют проникновению к местам контакта деталей шарнира грязи, влаги и пыли. При езде по дорогам с хорошим покрытием и своевременном техническом обслуживании, автомобильные гранаты служат владельцу авто долгие годы без ремонта.

Неисправности шарниров равных угловых скоростей, чаще всего, возникают при активной эксплуатации автомобиля на плохих дорогах или бездорожье. Основными причинами выхода из строя ШРУСов являются:

1. Повреждение пыльника и проникновение загрязнений внутрь шарнирного соединения.
2. Отсутствие или применение низкокачественной смазки.
3. Использование бракованного металла или нарушение технологий при производстве устройства.

Характерным признаком неисправности автомобильной гранаты является появление посторонних звуков при эксплуатации машины (специфического хруста, пощёлкивания или скрежета). Они возникают вследствие попадания частичек пыли или грязи в пространство между элементами шарнира (обоймами и шариками). При ремонте необходимо заменить ШРУС целиком на новый аналог.

Но, в целом шарнир равных угловых скоростей – это устройство, обеспечивающее надёжную, долговечную и эффективную эксплуатацию автомобиля. ШРУС редко становится причиной обращения в автосервис.

Инструкция по замене ШРУСа своими руками.

Первым делом нужно сделать метки общего расположения внутренней и наружной обоймы с помощью маркера или чертилки и далее следовать приведенной ниже инструкции, также советую прочитать статью замена ШРУСа ВАЗ.

1. Для начала нужноо зажать шарнир в тисках и вывернуть внутреннюю часть обоймы до упора, попарно извлечь шарики. При этом следует помогать себе отверткой и постукивать молотком.
2. После извлечения всех шариков, займитесь установкой сепаратора, который размещают в вертикальном положении, а его окна должны пересекаться с торцом корпуса.
3. Далее извлеките кулак с сепаратором, вращая его и одновременно утапливая один из выступов, которые располагаются в окне сепаратора. После того, как данная работа сделана, нужно разъединить указанные детали.
4. Теперь необходимо просмотреть все детали и обязательно их помыть и просушить. Если в местах не образовались сколы, выработки, цвет побежалости, следовательно, устройство еще может некоторое время послужить. А один из дефектов на деталях был все же обнаружен, значит, следует заменить их на новые.

Производить сборку механизма нужно исключительно в обратном порядке, но перед этим обязательно все детали необходимо смазать. Данная сборка начинается со вставки внутренней обоймы с сепаратором в наружную (здесь не стоит забывать о метках, которые ставились в самом начале). Шарики закладываются попарно. Шарнир нужно обязательно забить смазкой, например, «ШРУС-4», приблизительно 80 — 100 граммов средства на шарнир. Также можно использовать «литол» и другие схожие консистенции.

Помните, экономить на них не стоит, так как работоспособность шруса во многом зависит от количества нанесенной вами на него смазки. Ее, кстати, нужно еще положить в чехол, 40 — 50 граммов. Дальше выбиваем шарнир по шлицам, надеваем пыльник и затягиваем хомут. Только так пыльник хорошо обеспечит герметичность шарнира. Кроме того при смазке постарайтесь вращать шрус, чтобы смазка распределилась равномерно. Ну, а в самом конце сборки специалисты рекомендуют проверить, не будет ли сильного сопротивления при вращении. Если все в порядке, значит, процедура замены шруса прошла успешно.

Внутренний и внешний ШРУС

Попытаемся разобраться, что собой представляют в трансмиссии переднеприводных автомобилей внутренний и внешний ШРУСы. Речь пойдет не только об особенностях конструкции, но и механизме передачи вращательного движения от коробки переменных передач либо вала редуктора на ведущие колёса, требуя как минимум два шарнира на пути. Дело в том, что иметь по одному ШРУСу на каждое колесо оказывается мало, нужна их пара. Поэтому, напомним еще раз, что сама конструкция необходима для обеспечения свободы передвижения вала. Внутренний шрус устанавливают внутри корпуса коробки передач, в то время как внешний у самого колеса.

Оба шруса необходимы для успешного передвижения автомобиля. Однако, между ними существует определенное отличие, которое зависит от модели автомобиля. Попытаемся разобраться, в чем же разница между ними. Во-первых, внутренний больше по размерам, поэтому и стоит дороже. Его основное предназначение – передача вращения от трансмиссии к валу. Внешний ШРУС должен вращать ступицу колеса, поскольку у него посадочные шлицы. Отсутствие достаточного количества свободного пространства неоднократно вынуждает специалистов сделать его в габаритах намного меньшим.

НАСКОЛЬКО ВЗАИМОЗАМЕНЯЕМЫ ПРАВЫЙ И ЛЕВЫЙ МЕХАНИЗМЫ

Часто возникает такая ситуация, что полностью заменить гранату нет возможности, и можно только переставить ту или иную деталь с другого автомобиля. И тут возникает вопрос, можно ли ШРУС внутренний правый заменить на ШРУС внутренний левый, или наоборот. Как правило, взаимозаменяемы только внешние чаши, а вот внутренние имеют разное направление резьбы на хвостовике.

Но все может зависеть от конкретной модели автомобиля. У некоторых из них на обоих полуосях стоят одинаковые гранаты, как внешние, так и внутренние.

Зато пыльник ШРУСа с обоих сторон одинаковый, так что его смело можно смело переставлять с правой гранаты на левую, если в этом есть крайняя необходимость.

Из всего сказанного выше делаем вывод, что при желании можно избежать дорогого и сложного ремонта ШРУСа. Достаточно заменить пыльники, защищающие детали от попадания грязи, воды и от вытекания смазочного материала. В результате ШРУС будет служить на протяжении десятилетий, полностью выполняя свои функции.

Шарнир равных угловых скоростей (ШРУС) – устройство и принцип работы

Переход от заднего к переднему приводу потребовал от автопроизводителей разработки новых технических решений, которые бы позволили эффективно передавать вращение на колёса даже при максимальном угле поворота. Традиционный карданный вал, применявшийся на автомобилях с задним приводом, не мог справиться с этой задачей, из-за ограниченного угла поворота шарнира и высоких потерь. Взяв за основу схему карданного шарнира, производители автомобилей улучшили ее, благодаря чему снизились потери и увеличился угол поворота. Так появился шарнир равных угловых скоростей (ШРУС), который нередко называют гранатой.

Как устроен ШРУС

На большинстве легковых автомобилей используют шарнир типа «Рцеппа» (иногда его называют «шестишариковый»), состоящий из внутренней и наружной обоймы с канавками, сепаратора и шести шариков. Эта конструкция хорошо работает даже на высоких оборотах и максимально вывернутых колесах. Еще один вид, который получил распространение на некоторых японских моделях, называется «Трипод». В корпусе трипода неподвижно закреплена трехлучевая звезда, на которой установлены сферические ролики. Вращение на шарнир поступает через вставленную в корпус вилку со сферическими каналами для роликов. Недостаток трипода – малый угол изменения оси вращения шарнира, однако, возможность осевого перемещения позволяет использовать их в качестве внутреннего ШРУС.

Устройство приводного вала

Сам по себе ШРУС не может передать вращение от коробки передач к колесам, поэтому необходим приводной вал. Основа приводного вала – стальная труба, которая соединяет внутренний и внешний ШРУС. Внутренний ШРУС постоянно работает при угле поворота 10 – 30 градусов. Такой же угол поворота и у наружного ШРУС при прямолинейном движении вперед. Когда колеса поворачиваются, угол работы наружного ШРУС увеличивается вплоть до 60 градусов. При движении автомобиля по неровной поверхности расстояние от наружного до внутреннего ШРУС постоянно изменяется. Поэтому вал, на котором установлены два шарнира типа «Рцеппа» закреплен внутри шарниров таким образом, что при изменении расстояния он вдвигается внутрь, или наоборот, выдвигается наружу. Поэтому применение вала, на котором установлены наружный шарнир типа «Рцеппа» и внутренний типа «Трипод», позволяет жестко закрепить трубу, увеличивая общую прочность и надежность вала. Однако, изготовление такого вала более затратно, чем с двумя шарнирами «Рцеппа», поэтому на бюджетных автомобилях его не применяют.

Видео – Принцип работы приводного переднего вала со ШРУСом

Неисправности и диагностика ШРУС

• Повреждение пыльника.
• Высыхание или загрязнение смазки.
• Износ шариков или роликов.

Во время езды из-под колес вылетают мелкие камни, которые могут пробить пыльник ШРУС. Когда такое происходит, в смазку начинает попадать пыль и грязь. В результате смазка превращается в абразивное вещество, которое разрушает шарики, ролики и другие внутренние части шарнира, приводя к его поломке.

Из-за попадания грязи в смазку, при движении на высокой скорости трущиеся детали шарнира нагреваются до сотен градусов. Такая температура меняет свойства смазки, приводя к ее высыханию. Работа шарнира с высохшей смазкой приводит к сильному износу деталей и через 3 – 5 тысяч километров наступает критическое повреждение, после которого шарнир невозможно отремонтировать и его приходится менять.

Диагностику ШРУС можно разделить на два этапа. Первый выполняют каждые 3 – 5 тысяч километров. Если приходится ездить по бездорожью или грунтовым дорогам, то каждую 1000 километров. Для такой диагностики необходимо заехать на яму или эстакаду, или поднять автомобиль на подъемнике. Если такой возможности нет, диагностику можно провести с помощью 2 домкратов. Как поднимать автомобиль с помощью домкратов и необходимые меры безопасности описаны в статье.

Подняв перед или зад автомобиля, внимательно осмотрите пыльники наружных и внутренних гранат. Проворачивайте колеса, чтобы осмотреть пыльник со всех сторон. При обнаружении трещин, пробоин или разрывов пыльника, необходимо снимать приводной вал, чтобы поменять пыльники и проверить состояние смазки и деталей шарнира.

Второй этап диагностики проводят, если возникли подозрения на повреждение ШРУС – хруст или щелканье при движении с полностью вывернутым в любую сторону рулем. Приводной вал снимают с автомобиля, чтобы проверить состояние деталей ШРУС. О том, как это сделать, читайте в статье (Приводной вал). Эта процедура одинакова как на российских автомобилях семейства ВАЗ, так и на большинстве иномарок.

Сняв вал, поворачивайте шарнир в разные стороны, затем попробуйте сложить с углом 30 – 40 градусов и вращать его, держа одной рукой за трубу, другой за ведомый вал наружного или ведущий вал внутреннего ШРУС. Исправный шарнир вращается легко, без щелчков и заеданий. Держите приводной вал одной рукой, а другой легонько пытайтесь провернуть ведомый или ведущий вал ШРУС. Даже небольшой люфт говорит о необходимости замены шарнира. Снимите пыльник со ШРУС и осмотрите смазку. Если в ней есть кусочки песка или грязи, смазку необходимо менять. Если внешне смазка выглядит чистой, двумя пальцами возьмите немного смазки рядом с шариком или роликом. Разотрите смазку между пальцами. Чистая смазка легко разотрется, сделав пальцы гладкими, поэтому вы легко почувствуете даже небольшое загрязнение.

Ремонт ШРУС

Ремонт ШРУС состоит из двух операций – замены пыльников и замены смазки.

Чтобы заменить пыльник, необходимо снять один из шарниров с проводного вала. Если на приводном валу установлены шарниры обоих типов, то проще снять внутренний (трипоид). Снимите стопорное кольцо и извлеките трубу с насаженной на нее трехлучевой звездой. Снимите стопорное кольцо, удерживающее звезду и с помощью молотка и бронзовой проставки сбейте ее с наконечника трубы. Точно так же разбирайте шарнир типа «Рцеппа». Иногда верхняя часть шарнира снимается тяжело, в этом случае поворачивайте его в любую сторону на максимальный угол и по одному вытаскивайте шарики. Затем снимайте стопорное кольцо с внутренней обоймы и сбивайте ее с наконечника трубы. Сборку производите в обратном порядке.

Чтобы заменить смазку, снимите стопорное кольцо, которое удерживает внутренние детали шарнира, затем разберите его. Во время замены смазки внимательно осмотрите канавки и шарики (ролики). Если на них обнаружены царапины, то шарнир желательно заменить. Ведь даже с новой смазкой его пробег вряд ли превысит 10 тысяч километров. Если обнаружили трещины или сколы на сепараторе, шарнир необходимо заменить, даже новая смазка не сможет заставить его правильно работать. Подробная установка приводного вала на автомобиль описана в статье Приводной вал.

Признаки неисправности ШРУСов: как проверить ШРУС внутренний и наружный

В устройстве трансмиссии автомобиля шарнир равных угловых скоростей, более известный как ШРУС или граната, является достаточно сильно нагруженным узлом. Если коротко, то именно через ШРУС крутящий момент от КПП передается на колеса автомобиля. Кстати, на переднеприводных авто или полноприводных версиях данный шарнир должен быть устроен так, чтобы усилие передавалось на управляемые колеса под изменяющимися углами.

В общих чертах, вал привода соединяется с КПП или мостом через внутренний ШРУС, тогда как соединение со ступицей колеса реализуется через наружный ШРУС. Само собой, в процессе эксплуатации автомобиля указанные шарниры имеют свойство изнашиваться и выходить из строя. Обратите внимание, что касается ШРУС, признаки неисправности (даже малозаметные) являются весомым основанием для проведения углубленной диагностики.

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед тем, как проверить ШРУСы, необходимо отдельно учитывать ряд особенностей. Первое, шарниры могут быть внутренними или наружными. Так вот, они редко выходят из строя одновременно. На деле, чаще ломается наружный ШРУС. Однако никак нельзя исключать, что проблемной не является, например, граната левая внутренняя или же правый внутренний шарнир.

• Устройство наружного и внутреннего ШРУСа несколько отличается по причине разных режимов работы этих шарниров. Наружный ШРУС соединяется со ступицей, при этом его основной задачей является необходимость передать крутящий момент под любыми углами поворота или наклона колеса.
• В свою очередь, для внутреннего шарнира важно компенсировать несоосность трансмиссии и приводного вала, тем самым частично разгружая наружный ШРУС. Параллельно внутренний шарнир обеспечивает полную «цельность» вала при условии большого хода подвески. Другими словами, именно внутренний ШРУС обеспечивает возможность приводному валу становиться немного длиннее или короче при определенных условиях.
• Если сравнивать шарниры визуально, корпус внутреннего ШРУСа больше, чем наружного. За счет этого внутренняя обойма ШРУСа может перемещаться вместе с валом и шариками внутри корпуса по дорожкам. Также внутренний шарнир может поворачиваться под углом, хотя и меньшим, чем наружный шарнир. Если же рассмотреть наружный ШРУС, он жестко зафиксирован на валу и больше отвечает за возможность поворота. На некоторых авто наружная граната так прочно крепится к валу, что ее нужно срезать для снятия.

Также отметим, что авто с передним приводом имеют двигатель с поперечным расположением, то есть коробка смещается влево. Результат- левый вал привода будет короче правого. Так вот, более длинный правый вал не всегда бывает цельным. Встречаются варианты, когда он сделан из двух частей, которые соединены при помощи подвесной опоры (подвесной подшипник).

Отдельного внимания заслуживает и тот факт, что на некоторых авто в качестве внутреннего шарнира используется трипод, а не рассматриваемый в статье ШРУС привычного типа. В любом случае, принцип работы трипода все равно похож и принципиальных отличий нет.

Неисправности ШРУСа: признаки и симптомы

Начнем с того, что основной причиной поломки ШРУСа является износ шариков, обоймы шарнира или дорожек (рабочей поверхности корпуса). Реже детали разрушаются, что приводит к разъединению шарнира. С учетом того, что деталь испытывает высокие нагрузки, важно уметь точно выявить неполадку.

• Так вот, основным признаком проблемы со ШРУС является хруст. Этот хруст появляется при повороте колеса во время разгона. Также могут быть ощутимы вибрации и легкие удары, рывки при ускорении. Обратите внимание, эти признаки обобщены, то есть необходимо отдельно разделить неисправности внутреннего ШРУСа и наружного.

Прежде всего, чтобы понять, какой ШРУС хрустит, внутренний или наружный, нужно учитывать следующее:

1. наружная «граната» хрустит тогда, когда машина резко трогается или поворачивает с вывернутыми в одну или другую сторону колесами, так как на наружный шарнир приходятся большие нагрузки.
2. неполадки внутреннего ШРУСа кроме хруста приводят к явной вибрации, которая ощущается даже при езде по прямой и ровной дороге.

Естественно, неисправность внутреннего ШРУСа определить сложнее. Давайте остановимся на этом более подробно. Самым простым способом, как проверить гранату внутреннюю, является движение по неровной дороге, где можно получить максимальные ходы подвески, но без резких ударов. Оптимально проверять шарниры на сухой грунтовой дороге, которая имеет размытые дождем ямы средней глубины.

Если же проверка ничего не дала, тогда можно отправиться на подъемник. Однако следует учитывать, что при вывешивании колес нагрузка на ШРУСы минимальна и они могут не проявлять признаков неполадок.

Конечно, опытные мастера зачастую все равно выявляют неисправность, так как способны заметить даже небольшие люфты. Бывает, специалисты могут и вовсе разобрать подвеску и снять приводы, убрать чехол со ШРУС и сразу провести дефектовку.

При этом самостоятельно и без опыта скрытую проблему обнаружить бывает сложно. Исключением можно считать такой явный люфт, когда даже при вывешенных колесах (без нагрузки) граната стучит.

Полезные советы

Следует обратить внимание на то, что на многих популярных сегодня авто (например, семейство VAG) внутренний ШРУС прикреплен к коробке передач болтами. Так вот, если болты прослаблены или обломлены, это также становится причиной появления вибраций.

Еще опытные специалисты рекомендуют проводить регулярную профилактику ШРУС, как внутреннего, так и наружного. Дело в том, что основной причиной преждевременных поломок шарнира является пыльник ШРУС.

Параллельно при осмотре или после замены пыльников важно, чтобы хомуты на пыльниках стояли правильно и были нормально затянуты. Основная задача хомута – не просто зафиксировать, но и не позволить пыльнику прокручиваться на корпусе ШРУС.

Не следует считать, что пыльники и износ являются основными проблемами. Причины поломки ШРУСа могут быть разными, однако часто выделяют езду на высокой скорости по плохим дорогам, а также люфты шаровых опор. Иногда имеет место и неправильная установка ШРУС при его замене или после проведения других работ.

Так вот, при езде по неровным дорогам нужно перемещаться максимально аккуратно, особенно если учитывать специфику работы внутреннего шарнира. Также следует избегать резких разгонов с вывернутыми колесами и т.д. Если при замене ШРУС допущены ошибки, перекосы также сокращают ресурс узла.

Важно понимать, что наружный шарнир равных угловых скоростей получает от колеса все удары, на него активно попадает вода, грязь и песок. В свою очередь, хотя внутренний ШРУС менее нагружен, если шаровую вырвет или же она будет иметь сильные люфты, пострадают также внутренние шарниры.

Подведем итоги

Как видно, на выход из строя внутренних или наружных ШРУСов четко указывают характерные признаки, рассмотренные выше. При этом важно понимать, что наружный и внутренний шарниры отличаются друг от друга, они испытывают разные нагрузки и выполняют несколько различные функции. Во время диагностики ШРУС внутренних или наружных, эти нюансы нужно отдельно учитывать.

В качестве итога отметим, что если все же необходима замена ШРУСа, тогда замена гранаты должна проводиться опытным специалистом. В условиях обычного гаража ШРУС поменять вполне можно, однако нужны специальные съемники, набор инструментов и навыки выполнения подобных работ.

ШРУС — шарнир равных угловых скоростей или просто Граната

Совершенно любой автомобиль – достаточно сложный механизм, имеющий в своей структуре немалое количество составных компонентов. Если, к примеру, устройство двигателя современных машин хотя бы отчасти понятно многим, то относительно трансмиссии «железных коней» такого сказать нельзя. Особый интерес вызывает подвеска переднеприводных авто, ибо в её составе можно найти ряд деталей, которые в авто с задним приводом никогда не встречаются. Пожалуй, яркий пример такого узла – шарнир равных угловых скоростей (ШРУС). Об истории появления, назначении и принципах функционирования данной детали поговорим в сегодняшнем материале.

История появления «Гранаты»

ШРУС, в народе именуемый «Граната», представляет собой элемент трансмиссии практически всех переднеприводных моделей авто современности. Несмотря на это, история его проектировки и появления в автомобилестроении до сих пор окутана некой завесой тайны. На сегодняшний день существует несколько версий создания данного узла, среди которых выделяется наиболее правдоподобная и отчасти подтверждённая. По имеющейся информации, ШРУС впервые был спроектирован инженером Альфредом Рцеппой в далёком 1927 году. Этот человек долгое время трудился в компании «Форд Мотор», что вылилось в создание «гранаты», к слову, нередко именуемой шарниром Рцеппа.

Удивительно, но понадобилось более 40 лет на актуализацию созданного ШРУСа. Во многом это связано с тем, что только в конце 60-х и начале 70-х годов прошлого столетия автоконцерны начали с завидной регулярностью выпускать переднеприводные автомобили. Шарнир в конструкции последних имел немаловажное значение, а именно – он являлся нейтрализатором разницы скоростей, которая возникала при повороте одновременно и крутящихся и ведомых колёс. Без использования «гранат» в конструкции переднеприводных машин о комфортной и выгодной эксплуатации подобных агрегатов можно было бы и не задумываться.

На первый взгляд кажется, что появление ШРУСа в сфере автомобилестроения – это ничем не примечательное, рядовое событие. Однако на деле ситуация в корне иная, ведь использование данных шарниров позволило совершить настоящий переворот в концепте машин с передним приводом. Недаром до сих пор лучше обыкновенных, практически столетних «гранат» так ничего и не придумали.

Устройство и принцип работы ШРУСа

С момента создания шарниры равных угловых скоростей – это узел, направленный на нейтрализацию разницы скоростей, которая возникает в процессе поворота ведомых и приводных колёс.

Работают ШРУСы по принципу регуляции подаваемого вращения на каждую полуось трансмиссии (в нашем случае – на каждое колесо в отдельности). Однако стоит отметить, что «Граната» включается в работу лишь тогда, когда между данными полуосями появляется некоторый угол, как правило, не превышающий 70-75 градусов.

Подобное устройство ШРУСа позволило придать ему сразу несколько положительных свойств:

• Во-первых, шарнир организует привод, который даёт возможность использовать передние колёса (очень редко – задние) в качестве и ведущих, и приводных элементов трансмиссии;
• Во-вторых, шарнир осуществляет наиболее оптимальную передачу вращательного момента на каждую из полуосей при возникновении между ними угла до 75 градусов. В итоге, это позволяет повысить КПД функционирования мотора и существенно продлить срок эксплуатации целого ряда узлов подвески;
• И в-третьих, шарнир способен работать достаточно долго, что немаловажно для комфортабельного использования автомобиля.

Как показало время, лучшими вариациями конструкции «гранат» являются те, что предполагают использование двух составных частей. Более чем 90 % современных машин с передним приводом оборудованы именно такими шарнирами, которые называются либо привод, либо ШРУС в сборе. Состоит подобный привод из двух частей – внутренний (задний) и внешний (передний) шарниры.

Первая составляющая «Гранаты» имеет более громоздкие размеры, но в работе нагружена не настолько сильно, как её «собрат». В любом случае, обе детали имеют колоссальное значение:

• Внутренний ШРУС отвечает за передачу вращения от КПП к редукторному валу;
• Внешний шарнир передаёт вращение от вала редуктора непосредственно к колесу.

Непростые функции и долговечность – вот, чем отличается как передний, так задний ШРУС, но как это возможно? «Виной» всему простейшая для столь важной детали конструкция, которая включает в себя:

• сферическую чашу, работающую в купе с ведомым валом (они соединены между собой и формируют корпус любой «гранаты»);
• сферический кулак, работающий вместе с ведущим валом (данные составляющие шарнира также соединены между собой, но образуют уже обойму узла);
• 6 шариков (нейтрализуют разницу скоростей, по факту, выполняя главную функцию ШРУСа);
• сепаратора (он удерживает 6 шариков в спецканавках и помогает им в нейтрализации разницы скоростей);
• пальников (эти детали защищают поверхности шарнира, работающие с большим трением и имеющие смазку, от загрязнений из окружающей среды);
• мелких элементов: стопорные кольца, крепления и т.п. (необходимы для организации единого механизма всех описанных выше элементов «гранаты»).

Отметим, что описанная выше структура ШРУСа актуальна для подобных деталей шарикового типа, которые являются наиболее используемыми в конструкции современных авто. Помимо данного вида шарниров, также можно выделить сухариковый (часто используется на грузовых машинах), триподный (усовершенствованный наружный ШРУС) и спаренный (сложноустроенный шарнир, работающий с максимально возможным КПД). Вне зависимости от конструкционных особенностей любой ШРУС выполняет описанные выше функции и является неотъемлемой частью любого переднеприводного автомобиля, как минимум, в течение последних 50 лет.

Процесс работы шарниров

Как стало ясно из предыдущего пункта, ШРУС состоит из нескольких частей и просто необходим для стабильной работы переднего привода практически всех современных машин. Но как именно шарнир, к примеру, левого колеса нейтрализует разницу угловых скоростей при повороте? Давайте разберёмся, обратив внимание на основные этапы в работе «гранаты»:

1. Шарики располагаются в специальных канавках ведомой и ведущей части ШРУСа. При движении по внешнему диаметру они движутся по канавкам сферической чаши, при движении по внутреннему диаметру – сферического кулака;
2. Если ведущий вал начинает вращение, то посредством начала движения данных шариков начинает вращаться и «граната», которая передаёт кручение на ступицу конкретного колеса;
3. При изменении угла между двумя валами и, соответственно, полуосями передней подвески те же шарики начинают свободно перемещаться по спецканавкам, что позволяет передать оптимальное усилие каждому из валов. По итогу получается так, что разница скоростей нейтрализуется, и машина с передним приводом может спокойно и беспроблемно функционировать.

На первый взгляд и устройство, и принцип работы, и непосредственно процесс функционирования ШРУСов кажутся достаточно сложными понятиями, однако на деле все куда проще. Именно это и является главной «изюминкой» шарниров равных угловых скоростей, ведь не столь сложно организованная деталь позволяет выполнять колоссально важные функции для работы подвески переднеприводных авто.

Преимущества и недостатки «гранат»

Резюмируя сегодняшний материал, не лишним будет обратить внимание на то, чем можно похвалить ШРУСы, а чем напротив – поругать. Начнём с преимуществ данных деталей:

• Тотальная совместимость. То есть, шарниры могут использоваться на автомобилях с разной организацией работы. Например, что ШРУС на дизеле, что ШРУС на бензине иди электрокаре – совершенно идентичные узлы;
• Долгий срок службы. Естественно, это возможно при условии, что за шарниром должным образом следят и ухаживают;
• Простота ремонта. При желании заменить ШРУС можно без наличия профессиональных навыков и огромного количества инструментов;
• Простота диагностики поломок. Неисправность любого шарнира – именно то, что непременно даст о себе знать;
• Пожалуй, самое главное – ранее описанное устройство работы. Ведь без нейтрализации пресловутой разницы угловых скоростей элементы подвески, шины и диски переднеприводных авто изнашивались бы в 5-10 раз быстрее, нежели они делают это при наличии в их конструкции ШРУСа.

Недостатков у «гранат» не столь много, а точнее – он один: ШРУСы прихотливы в эксплуатации. Особое внимание стоит уделить на постоянную проверку целостности пыльников и наличия смазки, так как какие-либо недочёты в этих аспектах способны за пару километров движения вывести даже новый шарнир из строя (а он, к слову, подлежит только частичной или полной замене). В остальном же характеризовать «гранату» можно исключительно с положительной стороны.

Как видите, ШРУС – это один из незаметных, но в то же время самых важных узлов в подвеске переднеприводных автомобилей. Недооценить важность данной детали очень сложно, хотя бы с учётом рассмотренной выше информации. Надеемся, сегодняшний материал был для вас полезен. Удачи на дорогах!
