Как усилить лонжероны на Ниве

При проведении такой операции, как ремонт кузова владельцы машин Нива довольно часто сталкиваются с необходимостью замены лонжеронов. Очень часто подобная проблема возникает в автомобилях Нива, перенесших аварию или которые уже долгое время находятся в эксплуатации.

Лада 4×4 2121 Нива

Эти элементы отвечают за геометрию всего кузова авто, поэтому если лонжерон лопнул, следует немедленно осуществить его ремонт. В этой статье мы расскажем, как происходит замена лонжеронов на Ниве, но для начала выясним, что такое лонжерон?

Что такое лонжерон

Данная деталь представляет собой элемент кузова, который нужен для усиления корпуса авто. К нему прикрепляются элементы подвески. Лонжероны расположены по бокам машины. На эти детали приходится львиная доля кузовной нагрузки.

Самыми распространенными поломками данных деталей являются:

• образование трещин;
• появление ржавчины;
• полный разрыв элемента.

Ремонт незначительных повреждений производится при помощи сварочного аппарата, но если лонжерон лопнул, то необходима его полная или частичная замена. Эта деталь имеет огромное значение для всей конструкции авто, поэтому его ремонт лучше доверить квалифицированным сотрудникам автосервиса. Отечественные дороги оставляют желать лучшего и лонжероны на Ниве подвергаются значительным нагрузкам, поэтому следует подумать также и про усиление этих элементов.

Замена переднего лонжерона

Основные причины выхода из строя детали:

• низкое качество дорожного покрытия;
• некачественное усиление деталей;
• высокоскоростная езда на плохой поверхности;
• ослабление креплений рулевого управления и подвески.

Алгоритм действий:

1. Прежде чем приступить к этой операции необходимо тщательно изучить чертеж. Это необходимо для корректной замены детали и соблюдения геометрии конструкции. Чертеж поставляется в комплекте с каждым авто. Итак, приступим к действиям.
2. Первым делом необходимо демонтировать дверь с помощью ударной отвертки, после чего достать коврики и шумоизоляцию в салоне.
3. Теперь необходимо снять крыло и зафиксировать переднюю часть авто, чтобы предотвратить падение. Зафиксировать также нужно и балку переднего моста. В большинстве случаев крыло лучше заменить новым, чтобы провести качественное усиление лонжеронов. Старые детали зачастую изъедены коррозией.
4. После чего ослабить пружины и снять три болта с верхней опоры. После этого следует снять верхний рычаг.

Важно знать! Иногда случается такое, что крепежные болты заклинивают и снять их невозможно. В такой ситуации нужно срезать их болгаркой.

1. Затем нужно снять растяжку, которая прикрепляет балку и лонжерон. После этого следует срезать болгаркой брызговик мотора.
2. Следующим шагом станет разделения детали на две части и отделение ее от кузова. Лонжерон нужно разрезать за балкой.
3. После демонтажа старого элемента необходимо тщательно очистить места креплений от ржавчины и загрязнений и монтировать новую деталь. Все крепежные болты необходимо плотно затянуть.
4. Теперь нужно сварить всю нижнюю часть и брызговик мотора.
5. После этого необходимо собрать все элементы подвески в обратном порядке согласно схеме чертежа.
6. Завершающим этапом станет установка двери и крыла.

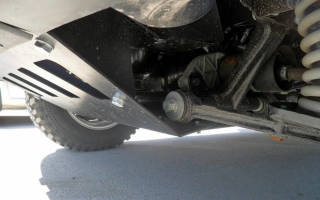

Лонжероны передние 2121 Нива

Самостоятельная замена переднего лонжерона – довольно трудоемкий процесс, требующий квалификации и опыта. Но если провести ремонт своими руками, можно значительно сэкономить на услугах автосервиса. Главное – четко следовать инструкции и не забывать про чертеж.

Меняем задний лонжерон на Ниве

Замена заднего лонжерона на Ниве необходима в случае обнаружения повреждений различной степени тяжести, а также после аварийных ситуаций, в которых пострадали задние детали авто. Возможен, конечно же, ремонт и усиление старого элемента, но не стоит забывать о старении металла, вследствие чего значительно снижаются эксплуатационные характеристики всего автомобиля.

Алгоритм действий:

Ремонт или усиление данных деталей гораздо сложнее, чем в случае с передними лонжеронами, поэтому лучше проводить его в автосервисе, если вы не уверены в собственных силах.

1. Как и в предыдущем случае, для начала нужно изучить чертеж, чтобы понимать, где располагаются интересующие нас детали. После этого необходимо поднять заднюю часть машины домкратами и установить надежные опоры.

Важно знать! Во время установки опор нужно учитывать место нахождения деталей, которые подлежат демонтажу.

1. Теперь необходимо исправить пропорции корпуса машины. Для осуществления этой операции следует установить гидравлические стойки под днище автомобиля Нива и провести распорку от крыши. После этого нужно устранить деформацию поврежденных элементов.
2. Затем необходимо демонтировать крылья
3. После этого нужно провести демонтаж всех деталей задней подвески на Ниве.
4. По окончании демонтажа деталей нужно тщательно зачистить материал от загрязнений и ржавчины.
5. Поврежденный лонжерон следует удалять именно таким образом: по линии сварки нужно просверлить отверстия, места, которые не получилось обработать дрелью, нужно срезать болгаркой, все оставшиеся удалить зубилом. Замена старой детали происходит только после исправления деформаций корпуса и очистки места для установки нового элемента.
6. Теперь следует примерить новый элемент по отношению к корпусу авто Нива и срезать лишнюю длину. Затем нужно сделать в нем три отверстия в районе, где будет проходить сварной шов, и установить деталь на место. Теперь необходимо прихватить ее в трех подготовленных местах. Затем нужно прикрепить с двух сторон шва металлические пластины, чтобы провести усиление и новый лонжерон не лопнул при первой же поездке. Только после всех этих операций можно окончательно приварить лонжерон.
7. Сварные швы следует отшлифовать и нанести на них эпоксидную смолу.
8. Каждая деталь должна быть покрыта несколькими слоями грунтовки.
9. Последний шаг – сборка в обратном порядке всех элементов подвески и снятие авто Нива с домкратов.

После этого замена лонжеронов завершена. Если вы решились проводить ремонт и усиление лонжерона, который лопнул, на Ниве самостоятельно, нужно будет изучить учебные материалы по сварке, а также чертеж автомобиля Нива.

Лонжерон пола нива фото

Выполняя операцию по восстановлению кузова, в том числе на автомобиле Нива 212, возникает вопрос: «каким образом можно вытянуть лонжерон»? Есть ли необходимость обращаться за помощью к специалистам СТО, или это «техническое лечение» возможно в домашних условиях. Именно об этом читайте ниже. Но, изначально следует определиться и вспомнить, что собой представляет усиливающая деталь, какие поломки могут предшествовать ремонту.

Справка

Элемент, о котором идёт речь, отвечает за геометрию транспортного средства и усиление корпуса. При его деформации необходима замена. К лонжеронам, которые расположены по бокам кузова, крепятся элементы подвески. Именно на эти детали направлена большая часть нагрузки.

Распространённые поломки

Прежде чем рассматривать вопрос о том, как вытянуть лонжерон на ниве 212, давайте остановимся на наиболее распространённых поломках детали:

1. На лонжероне со временем могут появиться трещины.
2. Элемент конструкции автомобиля покрывается ржавчиной.
3. При столкновении машин (ДТП) возможен полный разрыв элемента.

Незначительные повреждения можно устранить при помощи сварочного аппарата. Если деталь лопнула, понадобится частичная либо полная замена.

Если вы не специалист или не уверенны в своих силах, необходимо обратиться к мастерам СТО, которые с помощью специальных инструментов могут восстановить конструкцию.

Многие водители предпочитают выполнить восстановление элемента своими руками. При этом экономят деньги и получают моральное удовлетворение от рабочего процесса.

Каковы причины преждевременного выхода из строя усиливающего элемента

Наши дороги далеки от идеала, поэтому лонжероны на Ниве частенько выходят из строя. Есть смысл в условиях жёсткой эксплуатации усилить конструкцию.

К основным причинам преждевременного износа можно отнести:

1. Отвратительное качество отечественных дорог.
2. Некачественное усиление деталей.
3. Агрессивная манера управления машиной на плохой дорожной поверхности.
4. Ослабление подвесной конструкции или элементов рулевого управления.

Как можно вытянуть лонжерон

Давайте выясним, как вытягивают элемент в домашних условиях и какие инструменты понадобятся для этого. Кроме этого положительный результат связан с навыками подобного рода работ. Перед тем, как вытянуть передний лонжерон, готовим инструменты:

• угловую шлифовальную машинку;
• сварочный аппарат;
• газовую горелку;
• стенд с захватами;
• молоток;
• Ленту с герметической основой;
• Показатели параметров ремонта кузова авто.

В первую очередь, нужно освободить доступ к конструкции. Понадобится снять все препятствующие кузовные детали, а вытяжку выполнять аккуратно, чтобы не повредить электропроводку. Если она будет мешать, её следует отсоединить.

Далее, используя крепления стенда, элементу нужно передать первоначальные параметры.

Этот процесс занимает достаточно много времени и требует немало усилий.

После достижения нужного результата удаляются торчащие края. Процесс выполняется с помощью болгарки, а старое покрытие (краску) можно удалить без видимых усилий пламенем газовой горелки.

Для определения правильно проведенных работ специалисты советуют воспользоваться таблицей ремонта.

Используя цветные метки нужно нанести все контрольные точки. Особое внимание следует обратить на параллельность колёсных арок непосредственно с лонжеронами. Когда достигнуты нужные параметры, можно приступать к покраске. Отвечая на вопрос «как вытянуть задний лонжерон», информируем: работы выполняются по аналогии с вытяжкой передней конструкции. Для полного понимания рабочего процесса рекомендуем посмотреть видео:

О возможных способах замены усиливающей конструкции

Чтобы поменять делать её нужно сначала выровнять, а потом демонтировать: вырезать. Следует при разрезе точно придерживаться установленных линий. Затем на место вышедшей из строя детали поставить новую конструкцию. Операция выполняется с использованием точечной сварки.

Если необходима частичная замена, как поступить

Ели нет резона полностью менять конструкцию можно выполнить частичный ремонт. Речь идёт об обновлении и укреплении слабых участков. Замена проводится только в тех местах, где отсутствует силовая нагрузка.

Самостоятельная замена отдельного участка не предполагает использование определённого типа сварки и муфты. Установка проходит быстро по выбранным заранее размерам.

Особенности замены заднего лонжерона

В случае замены задней конструкции потребуется загнать автомобиль на эстакаду или смотровую яму. Используется, но редко, обычный автомобильный домкрат.

На первоначальном этапе снимаются все детали, которые присутствуют на лонжероне. Далее, выполняется подтягивание. Необходимо конструкции придать первоначальную форму или как можно ближе подойти к этому. Снимается защита, а потом собственно, сам элемент: срезается с удерживающих креплений.

Выполнять эту операцию необходимо применять специальные вырезные фрезы.

Сняв усиливающий элемент его, следует подготовить: зачистить болгаркой. Потребуется удалить окалины, обработать места, в которых появилась коррозия.

Успешно справившись этой задачей можно заняться подготовкой колёсной арки. Конструкция монтируется в обратном порядке и сопровождается сварочными работами. Затем нужно всё тщательно проверить. Это подразумевает использование точечного метода. В идеале нужно всё зачистить болгаркой и покрыть обработанный участок специальным герметическим средством.

В заключение

Зная как правильно вытянуть лонжерон можно выполнить восстановительный процесс своими силами. При этом важно соблюдать технику безопасности. Особое внимание уделить противопожарной безопасности при работе сварочным аппаратом, удачи.

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Интернациональный Нива Клуб / International NIVA Club

Форумы Темы без ответов Активные темы

Фотогалерея

НИВА-ШОП

Файлы

Видео

• Список форумовАвто — ТехникаТехнический раздел Лада 4х4 НиваКузов – Салон
• Поиск

• Ссылки

• Темы без ответов
• Активные темы
• Поиск

Фотоинструкция по усилению передних лонжеронов нивы

Фотоинструкция по усилению передних лонжеронов нивы

Сообщение Зоркий сокол » 12 сен 2012, 12:59

Небольшая фотоинструкция по усилению лонжеронов гнилонивы нашими накладками:

При подготовке гайку чашки лучше “раскрыть”,чем отломить:

Срезать всё гнилое:

Зафиксировать струбцинами,не забыв продеть крепёжные болты и начать обваривать :

Отверстия для позиционирования домика лонжерона-не заваривать:

Должно получится как-то так,швы особо красивыми не получатся,металл где-то прожигается,где-то кипит ржавчина:

Собираем домик.Полку амма устанавливаем в одном из двух положении в соответствии с максимальным ходом сжатия ваших
аммортизаторов (чтобы полку не выгинало дугой,если шток амма упрётся вверх раньше,чем нижний рычаг повстречается с отбойником):

Отверстия в накладке совмещаются и домик приваривается (на фото для наглядности только задняя часть):

После покрыть кислотосодержащим грунтом,акриловым грунтом,краской и профессианальным антикором.
Так делаем мы.
Вы же можете просто замазать чёрной неведомой фигнёй с названием “мастика битумная” ))))

Re: Фотоинструкция по усилению передних лонжеронов нивы

Сообщение Suicide » 12 сен 2012, 17:27

Re: Фотоинструкция по усилению передних лонжеронов нивы

Сообщение Зоркий сокол » 13 сен 2012, 09:47

Фотоинструкция по усилению передних лонжеронов нивы. ДУБЛЬ

Сообщение acces969 » 04 окт 2012, 02:17

Способ Сокола безусловно хорош. Но у меня как всегда все не так — лонжерон цел, усиливать так его нет смысла. треснуло рядом
Я живу в сухом жарком климате, машины здесь почти не ржавеют. Но на кузове всетаки пошли трещины (нива 1990г). Я думал такое только у меня, но точно такие же трещины видел на ниве 1999г. Примерное расположение трещин я отметил на фото

В связи с этим думаю как усилить этот узел. Скажите, пожалуйста, свое мнение по поводу этого способа. Основная задача этой конструкции — передавать удары от лонжеронов к стойкам крыши, немного гася энергию за счет упругости труб в местах изгибов. Прежде чем приступить, спрашиваю мнение профессионалов. что стоит доработать, и вообще имеет ли такой способ право на жизнь?

gar_remont

Особенности гаражного ремонта

Хобби в условиях кризиса

И так, если потребовалось заменить лонжерон.
Попробую изложить в фотографиях сам процесс.

Инструменты и запчасти:
Для начала необходимо изучить коррозийное повреждение металла. Для этого снимаем колесо, подкрылок, берем отвертку и начинаем изучать.
Начинаем с крыла. В случае, если Ваш автомобиль имеет почтенный возраст, крыло может находится в не очень хорошем состоянии. Я бы предложил пожертвовать им ради облегчения работы. Понимаю, что это дополнительные расходы, но некоторое время после работы, Вы в этот “угол” гарантированно не полезете, да и внешний вид порядком улучшится. В принципе “внести” лонжерон можно и с ним, но “наплюетесь” по полной программе, да и проваривать будет неудобно.
Лично я крыло снимаю однозначно.
Поэтому:
1) Крыло.

Болты крепящие редуктор рулевого механизма(левая сторона) или маятника (правая сторона), тоже проблема при откручивании, поэтому:

2) Три болта с гайками и шайбами рулевого редуктора.
3) Болты с гайками крепежа балки
4) Болты верхнего рычага
5) Гайки для крепежа балки

Привожу выдержку из каталога для представления:

Обратите внимание на вот эту деталь:

Она ставится сверху, прямо на балку и из нее “торчит” резиновый отбойник.
По моему опыту, если сгнивает лонжерон, эта штуковина тоже умирает.
В случае, если это так, записываем ее:

6) Кронштейн 2121-2904242

7) Лонжерон в сборе с брызговиком

В продаже есть отдельно лонжероны, отдельно брызговики и все в сборе. Не экономьте. Если купить отдельно лонжерон и брызговик, кроме того что нужно относительно точно его поставить, это время и расходы по сварке, Вы не найдете несколько жизненно важных деталей, а именно кронштейна амортизатора и придется что-то химичить.

Изучите состояние моторного щита. Это та железяка, что отделяет моторный отсек от салона. Тут нужно помнить, что к нему будет крепиться брызговик двигателя. В случае его плохого состояния, у Вас просто не получится его нормально приварить, а это жесткость кузова.
Если повреждения от коррозии не большие, можно отделаться заплатками, тогда нужно иметь под рукой металл из которого их можно сделать. При серьезной коррозии может есть смысл купить эту деталь целиком и отрезать необходимую часть? Благо после снятия лонжерона откроется хороший доступ, но придется снимать некоторые узлы. В любом случае сделайте эти выводы до того как начнете делать, ибо после снятия лонжерона, на этой машине уехать уже не получится до окончания ремонта.

Обычно я покупаю крепеж шаровой опоры. Т.к. придется откручивать верхнюю шаровую опору и если болты не в очень хорошем состоянии, опять-же потеря по времени.

8) Набор крепежа шаровой опоры.

Из инструментов необходима машинка углошлифовальная (болгарка по нашему), сварка, зубило,ключи,отверки обычная и ударная, стяжки для сжимания пружины.

Начинаем работу.
Ударной отверткой снимаем дверь и относим ее в сторону.

Поднимаем коврики, отворачиваем их в сторону, вытаскиваем шумо-тепло изоляцию из зоны сварки (чтобы не спалить авто). В зоне где брызговик двигателя крепится к моторному щиту, убираем все, что может гореть или тлеть.

Подставками с регулировкой фиксируем переднюю часть автомобиля. Также фиксируем балку переднего моста от перемещений как по горизонтали, так и по вертикали.

Под ступицу переднего колеса, подставляем небольшую подставку, для того чтобы после того как мы отпустим верхнюю шаровую от рычага, она не “упала” и не порвала пыльник привода. Кроме того касание тормозного диска чревато деформацией тормозного щитка.

Стягиваем пружины, откручиваем три болта верхней шаровой опоры.

Снимаем верхний рычаг. Если болты не откручиваются, просто срезаем их болгаркой.
Удаляем любым способом болты соединяющие лонжерон и балку моста.
Откручиваем растяжку, крепящую балку и лонжерон. Вот эту:

Снимаем лонжерон и брызговик.
Предлагаю следующий порядок. Сначала отрезаем брызговик, отступив от сварных швов. Затем, делим лонжерон на две части. Распиливаем его сразу за балкой и по отдельности отделяем его от кузова.

Зачищаем места крепления и устанавливаем новый лонжерон. В этот момент придется потрудиться, чтобы внести его туда не сдвинув мост и сам кузов.

Прикручиваем 2 болта торчащие из нового лонжерона и начинаем сварку нижней части, там где лонжерон крепится к переднему лонжерону пола. И там где лонжерон крепится к моторному щиту.

Привариваем брызговик лонжерона к моторному щиту.

Есть еще одна тонкость. В чистом виде “занести” новый лонжерон не выйдет. Он должен вставляться в переднюю панель, а она у нас приварена. Поэтому необходимо отпилить кончик лонжерона, а после установки последнего, вставить в переднюю панель и пройти сплошным швом для восстановления целостности.

С этого момента, можно начинать обратную сборку передней подвески.

Исправляем если необходимо дефекты моторного щита (как например в этом случае)

Покрываем антикором и проливаем полости.

Ставим крыло и дверь, прокачиваем тормоза. Отправляем в покраску и наслаждаемся не гнилым автомобилем.

Как усилить лонжероны на Ниве? Доступные и действенные способы

Вопросы о том, как усилить лонжероны на Ниве, волнуют, зачастую, многих владельцев этого все еще популярного в постсоветских странах внедорожника. Ведь иногда автомобиль подвергается усиленным нагрузкам (особенно, при езде по пересеченной местности – на рыбалку, на дачу, в лес). От подобной неуемной эксплуатации страдает и ходовая машины, и кузов, который также может повести.

Чтобы этого не произошло, рекомендуют его усиливать, придавая большую жесткость несущим частям кузова, к которым и относятся лонжероны.

Содержание

Данный огрех бывает видно и невооруженным глазом при подсветке фонарем на не разобранной машине. Если трещины проявляются только с наружной части лонжеронов, то она вполне может поддаваться лечению при помощи усилительных накладок. Как произвести данные работы, попробуем рассказать в нашей статье.

Получаем доступ

Чтобы выправить лонжерон, необходимо до него сначала добраться. Для данных целей загоняем авто на подъемник и снимаем колесо. Конечно, при отсутствии подъемника, можно использовать яму или эстакаду, подняв нужную сторону домкратом, но это может при потере равновесия угрожать безопасности работ. Далее – нужно снять суппорт, открутить гайку с верхней шаровой.

Бьем большим молотком или – аккуратно – кувалдой под рычаг, чтобы разобрался узел. Также – раскрутить верхнее у амортизатора, а нижнее крепление – ослабить, само устройство отвести вбок. Цилиндр тормозов вывешиваем на шланги. Рычаг верхний необходимо снять, потом – чашку и отбойник верхний. Освобождаем редуктор или маятник руля (зависит от той стороны передка, с которой мы производим работы). И вот, наконец-то мы уже получили доступ, чтобы сделать крепче наш подуставший от времени и эксплуатации лонжерон.

Этап подготовки

Проанализируем самочувствие домика-гнезда для амортизатора. Когда деталь не прогнившая – она еще сгодится, и ее необходимо снять. Для этого высверливаем точки по сварке (на 5 и на 10). Они становятся заметны хорошо после очищения лонжерона до металла. Сверлом 5-й как бы отмечаем, а 10-й досверливаем окончательно (процесс довольно трудоемкий).

Демонтируем домик. После чего зачищаем всю поверхность лонжерона и просматриваем на предмет возможных огрехов и нюансов. Определяемся с самой накладкой: по длине она должна быть немного больше. Тщательно зачищаем места, так как без этого о качественной сварке не может быть и речи. Придется попотеть.

Как сделать накладку?

Деталь делаем по выкройке из плотного картона. На ней нужно все четко разметить: места для креплений и болтов. Когда макет готов, кладем стальной лист (толщина до 3 мм) и переносим, используя шаблон. Накладку отрезаем при помощи болгарки, электрического лобзика.

Здесь действует хорошее правило: семь раз отмерь. Добиваемся, чтобы данная накладка плотным образом прилегала к лонжерону. В изготовленной и зачищенной детали сверлим все необходимые отверстия, согласно отмеченным ранее (перенесенным с шаблона). Также в накладке просверливаем отверстия в хаотичном порядке (10 мм), чтобы имитировать точечную сварку.

Как делать сварку?

Заранее накладку садим на все имеющиеся болты и прикручиваем. Приваривать удобнее всего полуавтоматической сваркой. Лучше, если будет кто-то помогать, прижимая деталь к лонжерону. Обвариваем точечно по кругу, завариваем отверстия, просверленные ранее. Ставим на место домик амортизатора. Он должен стать перпендикулярно, без ухода в стороны, так как от правильного положения зависит долговечность сайлентов. Привариваем и эту деталь.

Завершающий этап

На финал, покрываем все антикоррозийным средством (например, мастикой боди). Через сутки она высыхает уже полностью. Хорошенько кисточкой промазываем швы, чтобы воздух и влага не попадали туда впредь. Такой обработки, обычно, бывает достаточно. Далее – собираем колесо в обратном порядке. Ту же процедуру рекомендуют проделать с другой стороны машины. И вопрос, как усилить лонжероны на Ниве, можно считать успешно разрешенным.
