Схема подключения дверного замка

Схема подключения электромагнитного замка

Замки этого типа классифицируют по способу крепления (накладные либо врезные) и по методу открывания (со сдвигом либо на отрыв). Никаких движущихся деталей у них нет, это неприхотливые к условиям эксплуатации и долговечные устройства. Монтаж и подключение их несложные – тем более, что к изделиям приличных марок всегда прилагается инструкция.

Т.к. магнит притягивает не дверь, а специальную пластину, эта деталь обязательно входит в комплект электромагнитного замка и устанавливается на створку одновременно с ним. Базовое устройство замка несложное: сердечник Ш-образной формы обмотан катушкой и все залито компаундом, наружу из замка торчат лишь грани сердечника. Сила, с которой замок держит пластину на двери, зависит от 3-х параметров:

числа витков катушки на сердечнике,
напряжения электротока,
площади контакта пластины с сердечником.

В наших реалиях скачки напряжения в сети – не редкость, поэтому следует иметь в виду, что от слишком высокого напряжения нагревается обмотка – это чревато поломкой замка. При питании постоянным током подключение электромагнитного замка делают через резистор, уменьшающий нагрузку. Подбирают резистор пропорционально сопротивлению обмотки замка, с учетом мощности рассеивания.

Залитый компаундом прибор проблематично ремонтировать, если с ним что-нибудь случится. А вот если компаунда нет, вынуть и поменять катушку совсем просто. Кстати, при постоянном токе выделения тепла из сердечника не происходит, из-за отсутствия перемагничивания после выключения и вихревых токов. Для предупреждения нежелательных явлений из-за питания прибора переменным током, как показывает практика, эффективны следующие меры:

изоляция слоем лака между пластинами,
емкий конденсатор, включенный параллельно индуктивности катушки,
при поломке конденсатора – установка неполярной емкости параллельно клеммам.

А чтобы на реле и кнопках снаружи не появлялось искр и вообще для увеличения срока службы электромагнитного замка рекомендуется выбирать контроллеры с ключами (транзисторами и тиристорами) разного типа на выходе. Искрение происходит от самоиндукции, когда питание выключается – этот эффект надежно блокируется диодным симметричным тиристором.

Как ставить замок?

Среди именно электромагнитных устройств есть две категории: работающие на замыкании либо на размыкании цепи. Главное – правильно выставить переключатель (перемычку). В процессе число клемм на выходе растет – по двум из них подводится электропитание замка, еще пара используются как переключатели. Контроллер выбирается по типу замка, соответственно должен быть в нормальном состоянии замкнут или разомкнут.

Перед установкой прибора следует выяснить:

есть ли в комплекте поставки тиристор-ограничитель (гасящий, двухсторонний),
встроена ли в замке емкость, блокирующая остаточное намагничивание,
на что и как должен реагировать прибор конкретной модели (сигналы, управление, доступные варианты).

На практике приобретается не только электромагнитный замок, цена прибора и сложности с установкой зависят от того, в какую систему доступа его встраивают. Чаще всего замок сопрягается с домофоном, чтобы отпирание и вход происходили по единственному нажатию кнопки. Подсветка от клеммы на лицевой панели – тоже очень полезная опция, т.к. эксплуатируется замок обычно в темноте. Причем панель управления имеется в виду от домофона, т.е. это интегрированный вариант, куда прикладывается магнитный ключ.

Надо понимать, что для малого намагничивания металлическая пластина на дверь специально делается из стали без добавок, незащищенной от коррозии. Поэтому пластину защищают снаружи, слоем лака или цинка, никеля. Самый дорогой и надежный вариант – никелированные изделия. Оцинкованные тоже долговечны, но быстро теряют красивый вид, а по мере износа покрытия сила прижатия замка заметно слабеет.

Куда ставить замок?

Удобное для пользования место – на косяке. И смотреться замок будет красиво, и шайбы под винты можно подложить, для более плотного прилегания. Основных вариантов монтажа несколько:

на косяк изнутри, сердцевиной к двери;
контактной площадкой по горизонтали;
контактной площадкой внутрь;
на уголке.

Если замок монтируется на верхний косяк изнутри, не нужен дополнительный крепеж: сердечник обращен к двери, контактная площадка прямо напротив. Ставить замок контактной площадкой внутрь и открывать дверь тоже внутрь может понадобиться, если сама дверь стеклянная – тогда вместо пластины используют Z-образный уголок. Бывает и так, что поставить замок за дверью не позволяет малая ширина косяка – проблема решается с помощью уголка, им расширяют площадь опоры и монтируют туда замок как обычно, изнутри и сердечником к двери.

Если необходимо, чтобы дверь открывалась в ту сторону, где стоит замок, контактную площадку располагают горизонтально, вдоль верха – так, чтобы получился минимальный зазор. Для этого используется уголок и шайбы – рассчитать сложно, проще подогнать. Важный момент: если дверь перекосит, вся система перестанет функционировать. Кстати, для этого варианта установки замка популярна дополнительная услуга – сокрытие прибора декоративным профилем (располагается по периметру).

Подключение электрозамка к видеодомофону

При установке персонального видеодомофона в квартире или частном доме, особое внимание уделяют возможности дистанционного открывания входной двери или ворот. С этой целью к основному блоку подключается электрический замок, который можно открыть нажатием кнопки из помещения. Лицо, имеющее право доступа в помещение, может открыть замок каким-либо предусмотренным способом. Подключение видеодомофона с электрозамком может быть выполнено по проводной или беспроводной схеме. Для того чтобы правильно выполнить данную работу необходимо определиться с типом электронного замка и его конструкцией.

Содержание:

Виды электронных замков

Все электронные (электрические) замки можно разделить на две группы:

Электромагнитные замки;
Электромеханические замки.

К обычному домофону или видеодомофону можно подключить любой тип электронного замка и выбор определяется конструкцией двери и функциональными возможностями каждой конструкции.

Электромагнитный замок

Замок первой группы представляет собой мощный электромагнит, на который постоянно подаётся низковольтное питание от отдельного источника. Эта конструкция монтируется на дверном косяке. Второй элемент замка это металлическая пластина из магнитного сплава, устанавливаемая на дверном полотне. В рабочем состоянии дверь закрыта, дверная пластина прижата к магниту и удерживается магнитным полем. Для того чтобы открыть дверь требуется нажать на кнопку абонентского блока. Электромагнит будет обесточен на короткое время, достаточное для того, чтобы открыть дверь и войти внутрь помещения. После этого дверной доводчик закроет дверь, и она будет снова заблокирована.

Сфера применения. Электромагнитный замок чаще всего находит применение в офисных и производственных помещениях, которые разделены металлопластиковыми дверями. Такие замки не предназначены для использования механических ключей, а для того, чтобы открыть замок снаружи, посетитель, имеющий право доступа, может воспользоваться электронным брелоком «Touch Memory» или магнитной картой. Для этого на внешней стороне дверного косяка устанавливается картридер (Card reader) или считыватель кода с электронного ключа. Схема подключения электрозамка такого типа не представляет большой сложности.

Читать еще: Ремонт пыльника шруса без замены

Электромагнитный замок имеет следующие достоинства:

Невысокая стоимость;
Простота монтажа;
Установка на различные типы дверей.

Недостатки. Недостатком такой системы можно считать зависимость от постоянной подачи питающего напряжения, поскольку при пропадании сети электромагнит обесточится и дверь окажется разблокированной. По мнению специалистов, этот недостаток становится несомненным достоинством, когда в случае пожара всё здание отключается от электросети и открытые двери способствуют быстрой эвакуации персонала. Кроме того такие системы плохо защищены от злоумышленников.

Электромеханический замок

Электромеханические замки завоевали большую популярность в частном секторе. Они могут устанавливаться в квартирах и загородных жилых домах. Электромеханический замок представляет собой немного видоизменённый обычный дверной замок, который может быть накладным или врезным.

Принцип действия электромеханического замка основан на перемещении ригеля, который удерживает дверь в запертом состоянии. Запирающая металлическая пластина сдвигается с помощью электромагнита небольшой мощности и оборудована возвратной пружиной. При нажатии кнопки на внутреннем блоке видеодомофона, электромагнит выдвигает ригель из гнезда на дверном косяке и дверь можно открыть. После того, как дверь закроется, пружина возвращает запорную пластину в исходное положение.

Снаружи такую дверь можно открыть обычным ключом, который имеется у всех, проживающих в квартире. В случае пропадания электроэнергии дверь, оборудованная электромеханическим замком, останется в закрытом состоянии. Электромеханические замки, так же как и обычные, бывают накладные и врезные.

Установка врезных замков достаточно сложное дело, требующее определённых навыков и опыта работы с инструментом, поэтому эту процедуру лучше доверить специалистам. Существуют более сложные конструкции электромеханических замков, где запирающие ригели перемещаются с помощью небольших электродвигателей. Такие замки отличаются высокой надёжностью поскольку, благодаря особенностям конструкции, отжать ригель каким-либо приспособлением практически невозможно.

Подключение электронного замка к домофону

Схема подключения домофона с электрозамком, независимо от его конструкции, потребует применения отдельного источника питания. Обмотка электромагнита потребляет приличный ток и маломощного источника питания, который имеется в абонентском блоке, будет недостаточно.

Существует несколько схем подключения электрозамков к домофону:

В одном случае электрозамок подключается к вызывной панели,
Другой предусматривает подключение замка к абонентскому блоку.

Первый вариант предпочтительнее, поскольку замок, и вызывная панель расположены рядом, и не потребуется прокладывать дополнительные линии.

Управление электромагнитным и электромеханическим замком отличается друг от друга. В первом случае напряжение питания отключается, для чего используются нормально замкнутые контакты реле, а для срабатывания электромеханического замка, питание требуется подать на обмотку электромагнита или электромотор, и для этого используются нормально разомкнутые контакты. Подключение электрозамка к домофону может быть выполнено кабелем типа UTP или аналогичным. Такой провод имеет несколько пар одножильных проводников. Для того чтобы не было проблем с нагрузкой, те провода, по которым подаётся напряжение питания, лучше составить из двух скрученных проводников.

Дополнительные меры безопасности. Для того чтобы полностью обезопасить свою квартиру или загородный дом, следует приобретать и устанавливать электромеханические замки, обладающие дополнительными средствами безопасности. Так, некоторые модели электрозамков для домофонов имеют два режима – день и ночь. Если в дневное время замок можно легко открыть кнопкой с абонентского блока или ключом снаружи, то ночью устанавливаются дополнительные ригели, которые полностью блокируют возможность открытия замка.

Питание. Подключение видеодомофона с электрозамком предполагает использование стандартных блоков питания на напряжение 12 или 24 В при токе не менее 3 А. Некоторые умельцы подключают соленоид электромагнитного замка непосредственно к питанию видеокамеры. Этого делать ни в коем случае нельзя, поскольку мощный импульс тока, возникающий при срабатывании электромагнита, рано или поздно полностью выведет домофон из строя. Для того чтобы не возникло проблем, связанных с пропаданием электроэнергии, в домофонах используются ИБП с компактным, но мощным аккумулятором. Он может обеспечить работу системы в течение нескольких часов.

Беспроводные системы предусматривают управление открыванием двери по радиоканалу. Современные устройства допускают работу вызывной панели с электрозамком на расстоянии до 50 метров от абонентского терминала.

Применение электрозамка на входную дверь – установка и настройка

Электронные замки на сегодняшний день вытесняют обычные запирающиеся системы. Совсем недавно данные замки использовались только в общественных зданиях.

Электрозамок на входную дверь имеет много достоинств, если сравнивать их со стандартными замками любого класса:

Механизм многих замковых устройств давно знакома “заинтересованным лицам”. Ну и сама скважина с ручкой расскажут о многом профессионалу, а подобрать необходимые инструменты и способы работы — это уже плевое дело.
Эти замки не видны ни с внутренней, ни с внешней стороны двери, т.к. у них нет замочной скважины. Установлен он может быть где угодно по всей площади двери, если будет желание взломать, то для начала придется найти — это неосуществимо без специального устройства. К преимуществу электрозамка на входную дверь можно отнести то, что у них нет механических ключей — в частых случаях они теряются, также их легко подделать.

Данный замок можно открыть только пластиковыми картами, ключами касания, GSM маяком, либо сигналом с радиобрелка, по принципу введения кода. Самые продвинутые электрозамки способны считывать биометрические параметры, к примеру ‒ сетчатку либо отпечатки пальцев владельцев дома, квартиры.

Преимущества и недостатки

К достоинствам простейших электронных механических замков можно отнести то, что с внешней стороны его открывают ключом, с внутренней же — спецкнопкой.

К примеру, произошло случайное нажатие на клавишу и человек остается дома, а дверь не захлопнута – дверь так и будет открытой. Существуют и электромоторные замки. В них входит структура электроуправления ригеля (запирающая дверь) и электронного мотора, который управляет ригелем.

Ригель стопорится таким образом, что саму дверь отжать никак не получится. Кроме всего, эти замки могут работать в разных режимах, ригели могут закрываться по-разному, это зависит от уровня защиты именно в момент закрытия.

Простые конструкционные особенности, не имеющие трения, дают преимущество электрозамкам на входную дверь. Они удерживают закрытую дверь благодаря мощному электрическому магниту, который притягивает питание энергией. С этой проблемой пытаются как-то бороться, используя разнообразные приборы в дополнение.

Электромагнитные замки не стоит ставить если нет источника постоянного электропитания. Новейшая, более скоростная и достаточно надежная структура ‒ соленоидный замок, управляющий ригелем благодаря магниту. В преимущество входят совмещенные электромоторные и магнитные структуры. Эта система будет работать и при отключенном электричестве, при том сама дверь будет закрытой.

Читать еще: Схема электропроводки газель 3302

Виды и покупка электрозамков

Электрозамки бывают электромагнитными и электромеханическими:

В основу первого вида замка включается электромагнитное поле, создаваемое подачей напряжения. Благодаря его воздействию механическая планка надежно фиксирует и держит дверь в закрытом положении.
Электромеханический же замок работает на непродолжительной подаче напряжения. Этой системе не нужно стабильного напряжения – энергия подается только во время открытия двери.

Покупка электрозамка возможна для применения вместе с домофоном, клавиатурой с кодом и устройством, который считывает пластиковые карты. Купить данный замок и поставить его можно на любую дверь, в этих замках преобладают устройства, закрывающие дверь специально и этим способны обеспечить работу без всяких перебоев любых электрических и электромагнитных замков.

В случае покупки электрозамка можно рассмотреть и скорость закрытия, она определяется спецрегулировочными клапанами. Система данного закрывателя обязана соответствовать весу и габаритам двери.

Также нужно сделать правильный выбор электрозапирающей структуры.

Следует учитывать эти основные свойства:

захлопывание;
выключение электроэнергии;

В случае покупки электрозамка будет необходима еще одна батарея, ее нужно менять через три года. Возможна покупка замка и накладного, и врезного, открываются они дистанционно, закрываться же будут при захлопывании. На данный момент возможна покупка электрозамка с разнообразными возможностями в дополнение. К примеру, если в замке есть свойство Hands-free, дверь в этом случае будет открываться без рук. Эта функция незаменима для дачников и любителей прогулок по магазинам.

Обзор лучших моделей и цен

Обзор по методу установки:

Врезные электромеханические

Стоимость от 1400-1600 руб.

Имеют высокую защиту и секретность, так как сам замок врезается в дверь, а видимой остается ручка. Открыть эти замки можно ключами.

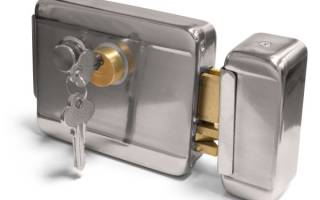

Накладные электромеханические

Стоимость от 1000-1200 руб.

Сборка их легче по сравнению с врезными, устанавливают их на двери изнутри. Обычно их применяют для дверей из металла или дерева.

По способу управления засовом:

Моторный класс

Стоимость от 600-1000 руб.

Данные замки достаточно надежные, срок службы долгий, но и самые сложные. Они имеют электромотор постоянного тока ‒ он открывает засов. Если дверь закрыта, то засов отжать не получится, благодаря давлению электрического привода. Существуют марки замков с несколькими ригелями, многофункциональными графиками работы, в недостаток входит время открытия.

Соленоидные замки

Стоимость таких замков варьируется от 200 до 600 руб.

Замки применяются, чтобы удержать двери закрытыми от пружин, они взводятся во время закрывания, а потом разблокируются с помощью электроимпульса. Они не нуждаются в постоянном питании электричеством.

На что обратить внимание при выборе?

При выборе электрозамка на входную дверь нужно обратить особое внимание на функционал, способы открывания, закрывания, класс конструкций. К примеру, если выбор остановился на электромеханическом, следует знать, на какую именно дверь будет встроен замок. Данный замок бывает правым, левым и открывается он внутрь, наружу.
Электромагнитный же намного надежнее, способ открытия у него ‒ дистанционный, а также он без трущихся деталей.

Установка и настройка

Чтобы правильно установить электрозамок, следует учесть все моменты, а это ‒ сделать все замеры, без каких-либо погрешностей, чтобы нормально функционировали все имеющиеся устройства. Обязательно плотно затянуть все имеющиеся болты, чтобы при открытии и закрытии они не отвинчивались. Следующее что нужно сделать – обязательно протестировать сам замок.

Для правильной настройки электрозамка на входную дверь прежде нужна обязательная консультация специалиста, т.к. не на любую дверь может подойти замок. Цена может зависеть от вида замка и от самой двери. Обязательно учитываются требования владельца. В случае установки своими руками, можно прислать фото двери, но опять же обязательно проконсультироваться с профессионалами. Они помогут выбрать правильное устройство, дадут всю нужную информацию, чтобы правильно установить электрозамок своими руками.

Схема подключения электромагнитного замка на входную дверь

Выбор замка для собственного жилья – крайне ответственное дело. В огромном рыночном ассортименте легко потеряться неопытному человеку, поэтому покупая запорный механизм, нужно учитывать много нюансов: материалы рамы, дверного полотна, а также желания самого владельца. Можно поставить простой механический запор. Только будете ли вы надежно защищены?

Именно поэтому производители советуют немного усложнить выбор и установить электромагнитный замок на входную дверь. Игра стоит свеч, так как вы получите сразу и надежность, и возможность дистанционного управления, и множество других преимуществ. Каких? Узнайте подробнее из нашей статьи.

Где применяются электрозамки

Электромагнитные замки для металлических дверей чаще всего используются на входе в подъезд многоквартирного дома или в офис. В частных домах их ставят на калитку, расположенную на входе, например, в сад, а также на распашные автоматические ворота.

С первым вариантом знаком практически любой горожанин – электромагнитный замок на входную дверь подъезда очень легко открывается снизу специальным ключом, а из квартиры – домофоном. Это очень практично и надежно, особенно если в доме много этажей.

Используя врезной электромагнитный замок на калитке совместно с видеодомофоном, можно создать полноценную систему видеонаблюдения и комфорта при входе. Те, кто устанавливает магнитные замковые устройства на ворота, защищают их от разжима створок. Такие ворота становятся автоматическими и также регулируются с помощью пульта.

Для того чтобы понять принцип работы электромагнитного замка, нужно выяснить, из чего состоит этот электромеханический комплект. Устройство электромагнитного замка не отличается особой сложностью. Внутри располагаются следующие детали:

катушка;
сердечник (на него намотана катушка);
электромеханическая защелка;
электромагнитный фиксатор;
толкатель;
пластина (вторая часть замка);

Для того чтобы удерживать пластину, ток должен пройти по катушке и сердечнику и создать магнитное поле. Сила данного притяжения будет зависеть от того, насколько обширна площадь соприкосновения сердечника и пластины, а также от числа витков и, конечно же, хорошего доступа тока к катушке. Нельзя перегружать механизм слишком большим поступлением тока. Излишнее напряжение может перегреть катушку, и электромагнит выйдет из строя.

Минусы и плюсы электрозамка

Существенным минусом замка является подключение электромагнитного запора к постоянному источнику тока. Если вдруг в доме отключат электричество, то механизм автоматически откроется, поэтому если ставите его на свою квартиру, то лучше всего подобрать запасной бесперебойник питания на случай аварийных ситуаций.

Читать еще: Штат бортовые компьютеры официальный сайт

Неоспоримыми плюсами являются:

легкий монтаж;
быстрый ремонт;
надежность;
простота в эксплуатации;
малое потребление электроэнергии;
небольшая цена.

Существует также запоры, основанные только на магните, без применения дополнительного источника питания. Такие устройства выглядят как простые запоры, обладают меньшей рабочей силой и обычно ставятся на небольшие шкафчики, стеллажах, используются в сумках и рюкзаках.

Разновидности электромагнитных замков

Выше были рассмотрены простые магнитные запоры и те, которые подключаются к контроллеру питания. Однако существуют также другие классификации, например, по способу установки замки бывают врезными и навесными. А если исходить из принципа работы, то рассматриваются следующие виды:

Первый тип замкового устройства выглядит, как пазл, где металлическая пластина работает на отрыв, а второй тип – когда пластина отодвигается в сторону. Удерживающие обычно расположены посередине и являются накладными, а сдвиговые почти всегда становятся врезными.

Для того чтобы открыть первый тип, достаточно провести магнитной карточкой или ключом, либо они могут быть кодовыми. Такой электронный замок не уменьшает проем двери, что является большим плюсом, однако все же, если приложить значительное усилие, то можно «оторвать» дверь и пройти внутрь. Сколько нужно усилий на данный «отрыв», указано в килограммах на маркировке устройства.

Второй вид действует иначе: магнит сдвигает специальный язычок, и дверь запирается.

В подобных запорах используются специальные электронные датчики – датчик Холла или магнитоконтактный с герконом (герметизированным контактом).

Первый является датчиком магнитного поля и определяет его наличие, а второй выглядит как соединение магнита и геркона.

Последний устанавливают на дверном проеме, а первый на створке. При открытии контакты геркона размыкаются.

Обратите внимание! На современных дверях производят установку обоих датчиков.

После рассмотрения технических характеристик можно обратиться и к другим аспектам выбора. Если ваша дверь расположена в том месте, где часто бывают люди, то существенным плюсом будет бесшумная работа замкового устройства. Таким преимуществом обладают замки с регуляцией зазоров или имеющие особую скользящую защелку.

Если дверь располагается внутри помещения, то важным будет и сам дизайн устройства, например, его дополнительное оформление или цвет. Как правило, необходимо, что вещи сочетались друг с другом, поэтому такие устройства часто покрывают латунью, бронзой или делают поверхность хромированной, что облегчает подбор нужной модели.

При выборе обратите внимание на силу удержания. Легко ли «оторвать» дверь, сведя тем самым безопасность к нулю? Если вам нужно закрыть хорошенько дверцы шкафчика, то используйте небольшой запор, а если перед вами стоит задача надежно закрыть металлическую подъездную дверь, то здесь нужен куда более мощный механизм.

Установка и подключение

Выполнить такую несложную операцию, как установка электромагнитного замка на дверь, может даже начинающий мастер. Подсоединить это устройство можно к любому косяку, следуя инструкции:

С помощью винтов установите запор на косяк. Для того чтобы лучше притянуть устройство к дверной коробке, используйте гайки.
Также при помощи винта смонтируйте напротив контактную площадку.
Если дверь стеклянная, то ставить запор нужно внутрь, а не снаружи.
Если косяк узкий, то можно расширить его с помощью уголка, и уже за дверью смонтировать запор.
Если вы хотите, чтобы дверь открывалась на ту же сторону, где расположен запор, то расположите геркон горизонтально и на уголке. Профилем ПВХ можно скрыть неровности по всем периметру дверной коробки.

Для того чтобы произвести подсоединение электромагнитного замка к контроллеру питания, нужно для начала определиться с тем, какой набор функций выполняет данное устройство. Это замыкающий или размыкающий запор?

Глядя в инструкцию, выставляем правильно переключатель. Теперь выходных клемм, к которым будет производиться подключение, пять: две для питания и три для переключения. Подключите клеммы к домофону, соединяя провода.

Контроллер всегда имеет вход для открытия замка при помощи одной кнопки. Клемму для открытия не перепутаешь ни с чем: она всегда расположена в темном месте и должна подсвечиваться, чтобы ее найти.

После соединения всех клемм, наносим на запор защитное покрытие, лучше никелевое, так как оно не ржавеет и имеет приятный металлический оттенок. Не используйте для этих целей лак: сила притяжения при таком недолговечном покрытии сильно падает.

Итак, схема подключения электромагнитного замка проста и легка: сверяясь с инструкцией, вам нужно просто соединить клеммы с нужными проводами и изолировать устройство защитным слоем.

Полезное видео: про то, как самостоятельно установить электромагнитный замок

И наконец, определитесь с тем, как вы будете ставить приобретенное изделие – с помощью уголка или просто смонтируете его на косяке. Что касается вопроса, что же лучше, механический замок или его электромагнитный собрат, то здесь решает только покупатель, тщательно рассмотрев плюсы и минусы обоих запорных устройств.
