Регулируемая пауза дворников своими руками
Делаем регулируемую скорость работы дворников ВАЗ
Осень… И одновременно с этой “чудесной” порой года приходит проблема, над которой явно не заморачивались конструкторы и инженеры классических моделей автомобилей ВАЗ. Уже была рассмотрена “сезонная доработка”, которой рассматривался вопрос некоторого улучшения отопителя ВАЗ, и относилась эта статья именно к классическому семейству автомобилей ВАЗ.
Для семейства автомобилей ВАЗ доработка дворников тоже является довольно нужной задачей, а причин несколько:
Существенно позволяет повысить комфорт водителя. Повышает безопасность движения в дождливую погоду. Увеличивает время износа лобового стекла.
Немного добавили конкретики в преимущества доработки дворников.
ВНИМАНИЕ. Перед началом роботы, обязательно убедитесь, что на Вашем автомобиле стоит реле от ВАЗ 2107! С реле от ВАЗ 2101 – не работает!
Доработать реле стеклоочистителей
Следует начать с того, для чего это вообще нужно. В сильный дождь, дворники ВАЗ 2101 – 2107 справляются на отлично, обеспечивая достаточно приличную скорость движения. Но, если дождь противно моросит, сотни тысяч водителей “классики” проклинают завод за то, что нельзя подобрать нужную частоту работы дворников.
В итоге, получается что стеклоочистители трутся по сухому стеклу довольно длительное время, и ничего хорошего в этом нет. Чтобы нейтрализовать это неприятное явление, приходится выключать и включать дворники вручную.
Найдутся и такие, кто скажут, что в этом нет никаких сложностей – выключилвключил, да, можно согласится, но стоит Вам проехать хотя бы сотню километров, как Ваше мнение поменяется.
Схема регулировки дворников автомобилей ВАЗ 2101 – 2107
Настало время для перехода непосредственно к реализации хитрого замысла.
- Для начала необходимо демонтировать реле, которое отвечает за паузу между взмахами стеклоочистителей. Располагается оно в салоне, рядом с ручкой открывания капота.
- Реле крепится к кузову парой винтов, провода соединяются с помощью обыкновенной соединительной колодки. Демонтируем его и разбираем. Думаю что рассказывать, как его разобрать, будет лишним, Вы все поймете, просто взяв реле в руки и внимательно осмотрев.
- После разборки Вы обнаружите плату, на этой плате нам нужен всего один маленький элемент – это резистор, он изображен на рисунке:
- Далее последует немного теории. Сопротивление родного резистора – 62 кОм, это дает эму возможность удерживать интервал, примерно равный 4-м секундам. Теперь важная информация. Этот резистор оптимально заменить резистором с в половину меньшим номиналом. Он будет определять нижний порог частоты взмахов и равняться будет приблизительно 2-м секундам. Последовательно припаиваем переменный резистор к постоянному. Номинал сопротивления переменного резистора лежит в диапазоне от 100кОм до 500кОм.
Не стоит брать больше! Затем необходимо осуществить припайку двойного провода, один к плате вместо ножки резистора, второй непосредственно к резистору.
- Производим сборку реле, которое склеиваем с помощью любого имеющегося клея. Можно даже не склеивать, но для стабильной работы реле так будет лучше.
- К проводу с обратной стороны припаиваем переменный резистор, одним проводом к центральной ножке, вторым к любой из боковых. Вот что получаем:
7. Следующим шагом – устанавливаем реле обратно в наш автомобиль, монтируем его на старое место. Место под переменный резистор – любое на Ваше усмотрение.
Немного о номинале резисторов. В данном примере устанавливались:
Переменный – 100 Ком.
Постоянный – 45 Ком.
Номинальная мощность резисторов не имеет значения, были взяты резисторы по 0,25 Вт. При этих параметрах регулируется от 2 до 10 сек.
Регулировка паузы стеклоочистителей. Переделка реле.
Смысл данной доработки заключается в том что при омывании лобового стекла дворники делают 2 взмаха вместо стандартных 4 и на первом, прерывистом режиме появилась возможность регулировать паузу в диапазоне 1-28 секунд. Почему не купил готовое программируемое реле? Потому что как всегда у нас в городе его нет, а заказывать в интернете и платить за это порядка 450 рублей я явно не готов. Своими руками можно вложиться всего в 50 рублей.
Правда я по дурости купил сначала второе реле, думал что его и перепаяю, а родное пойдет в запас, мало ли. Вскрыл его, а там все на smd-резисторах, за такую пайку я не взялся бы. Поэтому перепаял реле то что стояло в машине, а это ушло в запас.
Итак, нам понадобятся:
1) Реле стеклоочистителя 526.3747-03 (ну у меня родное было такое)
3) Паяльник (правда лучше все так иметь с жалом потоньше, но я за неимением другого обошелся своим)
4) Провод, порядка 30 см, набор клемм, изолента
5) Ну и мелочи вроде ножа, кусачек, плоскогубцев и т.д.
Организовываем рабочее место (ну как всегда на диване :D)
На переднем плане 2 резистора, которые и надо перепаять.Левый отвечает за время перерыва в первом режиме работы дворников (вместо него паяем резистор 330 Ом 0,25 Вт), правый отвечает за количество взмахов при омывании (вместо него соответственно впаиваем резистор 56 кОм 0,25 Вт).
Ну и после пайки лично у меня получилось как то так:
Все, с реле работа закончена, можно собирать и вставлять на место.
Далее нужно подсоединить переменный резистор последовательно желто-зеленому проводу, идущему к подрулевому переключателю дворников.Ну и я как обычно, не захотел резать провод и делать на скрутки, поэтому к резистору подцепил 2 проводка с необходимыми клеммами, в итоге получилось так:
В кожухе рулевой колонки делаем дырку сверлом на 6, закрепляем переменный резистор.
Я, по запарке, забыл купить саму ручку-крутилку, поэтому сначала у меня тупо торчал железный штырь. Пошел копаться домой, обнаружил самодельный блок управления елочными гирляндами, а на нем как раз и крутилки и свистелки и перделки, все что душе угодно. В общем снял я с него эту самую крутилку, рассверлил, так как она не подходила к резистору, и с него же снял тонкую гайку на 6, что бы все это смотрелось как то по культурнее.
Ну и финиш, как это выглядит у меня:
Регулируемая пауза дворников своими руками
В режиме работы стеклоочистителей “с паузой”, при слабом моросящем дождике, этой самой паузы зачастую очень не хватает (всего 2 сек!) и дворники шкрябают по ещё не успевшему намокнуть лобовому. На рынке и в магазах можно встретить довольно дорогие приблуды под названием “электронное реле стеклоочистителя с регулируемой паузой”. В приорах реле стеклоочистителей и так с электронным управлением, так нафига козе баян?
На второй ноге чипа висит резистор номиналом 2,7 кОм (на схеме 3 кОм), который выходит прямо на вывод “J” реле. Далее с этого вывода, через колодку Ш4-10 монтажного блока, на контакт “J” подрулевого переключателя идет желтый с зеленой полосой провод. Снимаем верхнюю половинку кожуха рулевой колонки, режем его (желто-зелёный провод), ставим колодку.
Для возможности регулировки паузы между взмахами надо установить в разрез этого желто-зелёного провода переменный резистор наминалом 22-47 кОм. Припаиваем к резюку концы, вкручиваем их в колодку.
При 22 кОм — пауза от 2сек до 25 сек.
При 47кОм — пауза от 2сек до 38 сек.
Альтернативный (по исполнению, а не по схеме!) вариант подключения резистора — вытащить провод из колодки переключателя, с контакта “J”, подсоединить его к переменнику через одинарную колодку, а на его место установить другой провод от переменника, одев на него наконечник.

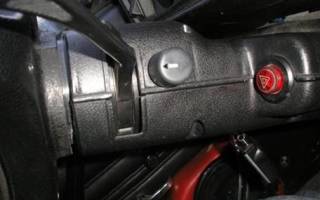

Вариант расположения крутилки:
