Ремонт пыльника шруса без замены

Замена пыльника внутреннего ШРУСа

Гофрированный кожух на «гранатах» приводного вала колёс автомобиля, призванный защищать внутренние механизмы от попадания грязи и воды, сам испытывает тяжёлые нагрузки. Замена пыльника внутреннего ШРУСа должна быть проведена сразу же после обнаружения на нём малейших дефектов.

Способы проверки внутреннего ШРУСа

«Граната» – простой шарнир, состоящий из 2 полуосей. На него воздействуют несколько сил:

• при движении крутящий момент передаёт коробка (передний привод);
• при поворотах — рулевое управление;
• при прохождении бездорожья — кочки, неровности.

В механизме постоянно присутствует трение, постепенно разрушающее детали. Малейшее попадание пыли внутрь быстро выводит «гранату» из строя. Механизмы вырабатываются, увеличивается зазор между поверхностями, становятся различимы посторонние треск и шумы. Первым сигналом того, что «граната» сломалась, является сильный хруст во время резкого ускорения автомобиля или при переезде через препятствия. Ещё хуже, если шум слышен даже при обычном, прямолинейном движении — тут уже шарнир надо менять срочно.

Ремонт или замена?

Одновременная проверка гофрированной защиты (кожуха) и шарнира проводится на домкрате:

• машина устанавливается ровно;
• вывешивается одно из колёс — обязательно поставить противооткатный упор;
• тщательно осматривается пыльник.

Если резина целая, вокруг нет следов масла — ШРУС в порядке. Если резина порвана, нужно поменять чехол, чтобы внутрь механизмов не попала грязь. Однако сразу приступать к замене кожуха не стоит – нужно продолжить проверку:

• задействовать стояночный тормоз (на селекторе должна стоять нейтральная передача);
• завести мотор;
• выжать сцепление, включить 1-ю скорость;
• медленно отпустить муфту, нажимая другой ногой на тормоз, чтобы нагрузить шарнир.

Если одна из внутренних «гранат» повреждена, послышится характерный стук. В этом случае нужно провести замену ШРУСа. С другой стороны, если механизмы не повреждены, а порван только кожух, достаточно ремонта.

Сколько стоит новый пыльник и какой выбрать?

Цена кожуха зависит от марки и модели автомобиля. Обычно стоимость начинается от 150 рублей, но может достигать 100 долларов. К примеру, запчасть для BMW 2006 года выпуска с МКПП будет стоить около 500 рублей.

Кожух делается из гибкого, плотного материала. Это может быть не только резина, но также силикон или полиуретан. Защитный элемент «гранаты» обязан иметь гофрированную конусную форму, фиксироваться посредством хомутов. Очевидно, что изделие должно быть качественным, ведь помимо функций защиты от внешних воздействий оно ещё сдерживает напор смазки внутри «гранаты», испытывает воздействие высоких температур. Внутренний пыльник ШРУСа имеет сложную геометрическую форму, он в несколько раз больше наружного.

Из какого бы материала ни был сделан защитный чехол, он должен соответствовать определённым требованиям:

• плотно облегать ШРУС, чтобы не возникало зазоров;
• быть упругим, эластичным, чтобы сохранять изначальную форму при постоянном воздействии сил;
• быть износоустойчивым, с высоким показателем тепло- и морозостойкости.

Поэтому, выбирая пыльник, нужно акцентировать внимание на качество материала. Эксперты рекомендуют выворачивать при осмотре нового изделия одну из его складок наружу. В этом месте не должно быть изменений цвета, трещин, других повреждений.

Процедура замены

Прежде чем начинать, стоит посоветоваться со специалистом, который определит степень повреждения элемента. Нужно понять, достаточно ли замены одного кожуха или необходимо менять оба элемента сразу. Во втором случае технология замены другая – придётся снимать вал целиком.

Вот пошаговая инструкция по замене:

• поставить автомобиль на ручной тормоз, включить 1 передачу, установить противооткатные упоры под задние колёса;
• сорвать гайки с колеса, используя ключ;
• медленно приподнять домкратом переднее колесо;
• полностью отвинтить колёсные гайки и снять колесо;
• отделить тормозной суппорт от диска;
• вынуть диск;
• теперь ступица — вывернуть гайку;
• выполнить снятие шаровой опоры.

Заменить кожух можно на месте, не обязательно снимать полуось. Однако на многих современных иномарках это сделать тяжело, поэтому всё-таки полуось лучше демонтировать. Далее:

• разобрать хомуты гофрированного кожуха;
• аккуратно стянуть пыльник со стакана;
• вытянуть стопорное кольцо;
• из стакана достать обойму «гранаты» с шариками (трёхшиповик);

• хорошенько очистить шарики от старой смазки, нанести новый равенол в количестве 125 мл;
• набить смазку также в новую деталь;
• установить на место обоймы с шариками, зафиксировать стопорное кольцо;
• надеть новый компонент, затянуть хомут.

Что делать, если пыльник порвался в дороге?

Если пыльник порвался в дороге, а условий для его замены нет, можно попробовать устранить последствия повреждения ШРУСа подручными средствами. Нужно иметь при себе полиэтиленовый пакет, пистолет для силикона, ветошь, верёвку (или проволоку), смазку.

Вот как надо действовать:

• съехать с общей дороги;
• обездвижить автомобиль, установить противооткатные упоры;
• вывесить колесо;
• очистить детали от вытекшей смазки;
• набрать в пистолет новое масло, заполнить в остатки кожуха;
• обернуть узел целлофаном;
• завязать верёвкой каждую бороздку пыльника.

Вместо пакета можно использовать скотч. Восстановленный таким образом элемент проработает ещё около 2 тыс. километров. Но потом подобный хенд-мейд уже не спасет.

Вместе с внутренним замены может потребовать и внешний пыльник. Если регулярно проверять оба защитных элемента, можно значительно продлить ресурс «гранаты».

Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

В каких случаях требуется замена внутреннего ШРУСа

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

” alt=””>
Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Замена внутреннего ШРУСа своими руками

” alt=””>
Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

1. Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
2. Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
3. Снимают колесо.
4. Вынимают шайбу, расположенную под местом установки ступичной гайки.
5. Отсоединяют рулевой наконечник.
6. Производят извлечение ШРУСа из ступицы.
7. Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.

Перед установкой нового шарнира равных угловых скоростей необходимо очистить его посадочное место от старой смазки и установить новый пыльник. Сборка проводится в обратной последовательности.

Ремонт считается оконченным после успешных ходовых испытаний. При этом со стороны привода не должно быть никаких посторонних звуков во всех режимах движения автомобиля.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео.
” alt=””>
Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Опытные водители одевают целлофановый пакет на пыльник ШРУСА — для чего это нужно

ШРУСы очень плохо воспринимают попадание грязи или жидкости в них и нуждаются в специальной защите.

При долгой поездке по плохим дорогам эта защита рвется и возникает необходимость в дорогостоящем ремонте. Однако таких неприятностей можно избежать с помощью обыкновенного целлофанового пакета.

Зачем ШРУСу защита

ШРУС находится в месте больших нагрузок и трения, и нуждается в пыльнике для предотвращения попадания пыли и грязи в механизм и достаточном количестве смазки, чтобы вода и пыль не выводили элемент из строя.

Пыльники для ШРУСа делают из резины. По концам они крепятся на прочных металлических хомутах, и попадание даже самых мелких посторонних частиц исключено.

Если на резиновом чехле появятся трещины или он будет полностью поврежден, механизм сломается и долго пользоваться машиной не получится.

В такой ситуации пыльник нужно как можно скорее заменить на новый, или, как минимум, обмотать старый изолентой на время. Еще один вариант – обернуть ШРУС целлофаном.

Может ли целлофан заменить резиновый пыльник

Такой способ может показаться несовременным и ненадежным на первый взгляд, но на самом деле он очень эффективен.

Когда вдали от дома и автомастерской обнаруживается, что пыльник порван, целлофан может стать временным решением проблемы и помочь проехать еще много километров.

Одной изоленты бывает недостаточно: она может отойти при вибрации. При условии, что в ШРУС не успели попасть вода и грязь, пакет поможет:

• надежно зафиксировать всю конструкцию;
• предупредить дальнейшее попадание пыли в механизм;
• проехать еще около 1 000 км при правильной фиксации;
• избежать дорогостоящего ремонта механизма.

Ход работы

Выполняются такие действия:

1. Старый резиновый чехол нужно обернуть целлофановым мешком без повреждений.
2. После чего его необходимо прочно закрепить с помощью веревки или проволоки для прочности.
3. Веревкой нужно плотно замотать каждую канавку, чтобы мешок не размотался при езде и не пропустил поток воздуха.
4. После закрепить веревку узлом, и ехать дальше.

В экстренных ситуациях использование целлофана эффективно, дешево и надежно. Но такой метод – это только временное решение проблемы, и пыльник нужно будет обязательно заменить при первой возможности.

Защитные чехлы ШРУСа: признаки выхода из строя и принципы установки нового пыльника

Шрус Граната (ШРУС) является важным элементом привода автомобиля – с его помощью на ведущие колеса передается крутящий момент от КПП. Защиту шарниру обеспечивает гофрированный резиновый пыльник. Сам шарнир является очень восприимчивым к абразивам – если внутрь попадет вода или грязь, это приведет к разрушению составных частей узла, поэтому главная задача защитного чехла – обезопасить полуось от каких-либо механических воздействий извне.

Замена пыльника ШРУСа без снятия ШРУСа возможна на наружной гранате; хотя следует заметить, что именно наружные полуоси подвержены воздействию посторонних частиц, внутренние же за счет своего расположения чаще остаются герметичными.

В целом, исправность самих ШРУСов и их пыльников будет зависеть от внимательности водителя – помните, что резина поддается естественному износу. Качественный чехол будет исправно выполнять свои функции, но и он имеет свой срок годности. Если вовремя не заменить защитный чехол, это приведет к хрусту и износу гранаты, а стоимость замены этой запчасти намного выше, нежели резинотехнического изделия.

Причины и признаки износа пыльника ШРУСа

Чаще всего причиной выхода из строя гранаты становится именно разрыв пыльника. В случае нарушения герметичности граната не защищена от песка, воды и пыли. Помимо попадания посторонних частиц, из гранаты вытекает смазка, что сразу отражается на трении рабочих поверхностей шарнира. В результате этих факторов наблюдается ускоренных износ обоймы, шариков и кулаков. Со временем увеличиваются зазоры и езда сопровождается характерным «хрустом» и стуком. Ремонту шарнир не подлежит, поэтому единственным выходом остается замена ШРУСа.

Осмотрев состояние пыльника визуально, вы сможете легко определить, требует ли он замены. Требуется установка нового чехла, если старый:

•
• порван; •
• на нем имеются трещины, проколы; •
• видны следы масляных пятен;

Осуществить замену необходимо даже при наличии незначительного прокола. Итак, чтобы оценить состояние резинового чехла, необходимо вывернуть руль на максимум, а потом посмотреть на состояние привода и его пыльников.

Если пыльник разорвался по шву, не стоит тратить средства на сверхпрочные клеящие материалы – это лишь отсрочит необходимость замены. И опять же – может привести к выходу из строя шарнира. Замена пыльника шруса без снятия шруса является операцией, требующей совершения меньшего количества операций по снятию-установке сопутствующих деталей, однако заменить сам защитный чехол на снятом шарнире намного проще

Как производится покупка и замена пыльника ШРУСа без снятия ШРУСа: общие рекомендации

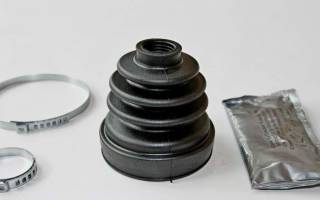

В комплекте с самым чехлом обычно поставляется два хомута и смазка – именно этого набора хватает для полноценной замены. Смазка необходима для того, чтобы обеспечить работоспособность шарниру, а с помощью хомутов пыльник надежно крепится к осям ШРУСа. Автолюбитель не должен выбирать гофрированный пыльник «на глаз» – для каждого ШРУСа каждой модификации автомобиля существует соответствующее изделие, которое будет идеально подходить типу шарнира и техническим характеристикам самого автомобиля.

Технология замены ШРУСа без снятия ШРУСа требует определенных знаний и умений, а сам процесс не очень удобный. В любом случае, помимо самого набора с пыльником, вам понадобится подъемник или яма, набор рожковых и торцовых ключей, съемник для опоры и стопорных колец и другие инструменты. Часто необходима помощь еще одного человека.

Помните и о роли хомутов при установке пыльника – наиболее надежным признан самозатягивающийся хомут. Во время зажима необходимо выровнять давление внутри пыльника, а сами крепления необходимо затягивать таким образом, чтобы обеспечивалась герметичность.

Этап обратной установки деталей не является заключительным – после сборки привода необходимо долить масло в КПП и проверить работоспособность гранаты. Например, чтобы убедиться, что ШРУС не подклинивает, необходимо плавно тронуться на повернутых колесах. Через неделю желательно проверить посадку нового пыльника на шарнире.
