Переборка рулевой рейки ваз 2110

Ремонт, замена, регулировка рулевой рейки ВАЗ 2110

В автомобиле нет вечных механизмов. Даже стальные надежные детали приходят в негодность. К примеру, выезжая из гаража или стоянки, вы можете почувствовать стук, который передается на рулевое колесо. Вибрация может проявляться и при холостом ходу, и при повороте. Такие дефекты указывают на то, что пора заняться рулевой рейкой. Иногда требуется только регулировка своими руками, в других случаях необходима замена деталей. Но обо всем по порядку.

Самостоятельная диагностика

Чтобы знать, что требуется – замена или регулировка, необходимо провести диагностику. Сделать это можно своими руками. Ремонт рулевой рейки ВАЗ 2110 и замена деталей потребуется в том случае, если вы услышите отчетливый стук. Для этого нам нужно провести снятие, крепко взять рулевой вал (участок, который ближе всего находится к рейке) и подергать его вниз-вверх. Но такой «симптом» может появиться из-за отсутствия масла в реечном подшипнике.

Далее нужно проверить контакт рулевой шестерни и рейки, а также люфт втулки. Диагностику можно провести при помощи надежных тисков и стыка рулевых тяг: берем его под капотом и пытаемся дергать вал. Если деталь медленно передвигается, значит разболтались узлы – не страшно, но если есть стук или скрежет, нужно принимать меры:

покупать ремкомплект и чинить деталь своими руками;
поездка в автомобильный сервис;
снятие и установка нового узла.

Если есть средства, то лучше потратиться на новый элемент. Восстановление в автомобильной мастерской обойдется чуть дешевле. Ремонт своими руками будет самым экономичным вариантом, но для этого потребуется ремкомплект.

Демонтаж: инструкция

Снятие – это самая простая часть, так как она не займет много времени у автомобилиста. Первым делом нужно открутить болт муфты. Находится он под педалями ВАЗ 2110. Поможет здесь 13-ый ключ.
Далее нужно перейти в моторный отсек. Здесь откручиваем гайки крепления механизма к кузову ВАЗ 2110 с левой и правой стороны. Используется тот же ключ.

Регулировка

Рулевая рейка должна быть извлечена, для этого можно воспользоваться инструкцией выше. Проводится регулировка при помощи тисков. Нам нужно «намертво» зафиксировать механизм.

Регулировка проводится следующим образом:

Первым делом определяем величину люфта – для этого нам нужно пошатать за тяги, которые также зовутся среди автомобилистов «усами».
Для подтяжки механизма понадобится специальный ключ. Его можно изготовить своими руками или приобрести готовый вариант на железячном рынке. Он вставляется, а затем проворачивается против часовой стрелки примерно на 10-15 градусов. Опять пробуем шатать усы.

Если операция не принесла результата, её следует повторить. Теперь ключ нужно проворачивать на 7-10 градусов. Проверяйте после каждого поворота. Таким образом, вы устраните люфт, но перетягивать рейку нельзя, иначе рулевое колесо будет зажато.

Ремкомплект

В ремкомплект входят основные элементы реечного механизма. После демонтажа, нам следует извлечь опорную втулку из отверстия. Для этого её нужно поддеть плоским металлическим инструментом. Далее втулка смазывается и возвращается таким же способом на свое место. Теперь можно поменять резиновые кольца вместе с роликовым подшипником. На валу шестерни также есть подшипник, который нужно поменять. Замена своими руками проводится таким же образом, только меняется цельная рейка, а не отдельные детали. Сборка происходит в обратном порядке.

Замена рулевой рейки ВАЗ 2110: самому или в сервисе?

Рулевые механизмы автомобилей подразделяются на два типа: червячные и реечные. При разном подходе к реализации задача у них одна: обеспечить связь между вращением рулевого колеса и поворотом колёс. Червячные механизмы проще в изготовлении, но не обеспечивают достаточной точности руления, что важно на высокой скорости. Поэтому на большинство современных легковых автомобилей устанавливается рулевая рейка. Этот узел более сложный в изготовлении и ремонте, но связь между углами поворота рулевого колеса и передних колёс автомобиля точнее. Для облегчения вращения руля в помощь водителю устанавливается гидро- или электроусилитель рулевого управления. Это делает вождение менее утомительным, но прибавляет хлопот при ремонте или замене рулевой рейки, в том числе и на ВАЗ 2110.

Конструкция и устройство рейки на ВАЗ 2110

Принцип работы рулевой рейки следующий. На окончании рулевого вала установлена шестерня. Она находится в зацеплении с зубчатой рейкой (отсюда и название). При повороте рулевого колеса шестерня двигает рейку влево–вправо, поворачивая колёса. Для этого рулевые рычаги связаны с рейкой рулевыми тягами.

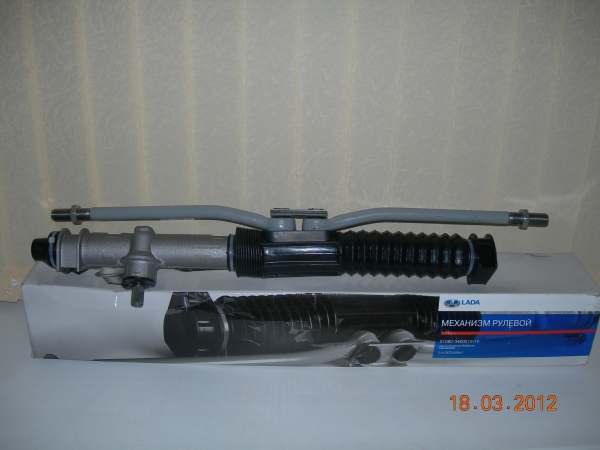

Так выглядит демонтированный механизм

Проектировщикам рейки необходимо достичь компромисса между лёгкостью и удобством рулевого управления. Всё зависит от передаточного числа «шестерня-рейка».

Если руль сделать лёгким, управление станет размазанным, для поворота придётся делать слишком много оборотов рулевого колеса. Это небезопасно при движении на трассе, где важна быстрая реакция.
Острое рулевое управление более предсказуемое и безопасное, но при этом водитель прилагает значительные усилия при маневрировании, особенно на парковке.
Рейка с переменным передаточным числом частично решает эту проблему. В околонулевой зоне рулевое управление острое, это придаёт уверенности на скоростной трассе. Ближе к краям рулить легче, но и оборотов руля приходится делать больше. Это удобно, например, на какой-либо парковке при малых скоростях.

Для сохранения баланса между остротой и лёгкостью управления на рулевой механизм устанавливаются усилители. По принципу действия они бывают гидравлическими (ГУР) и электрическими (ЕУР).

На ВАЗ 2110 устанавливается три типа рулевых реек: без усилителя (с переменным передаточным числом), с гидроусилителем и электроусилителем, причём установку усилителя можно выполнить самостоятельно.

Признаки неисправности

При отсутствии должного ухода, такого, как смазка подшипников и проверка люфтов, рулевая рейка может быстро выйти из строя. Признаки неисправности, которые сигнализирует, что механизм уже должен меняться:

Ощутимый стук при проезде неровностей, который передаётся на рулевое колесо. Если стук слышен при повороте руля — ездить на таком авто небезопасно, необходимо срочно диагностировать механизм.
Сильный люфт рулевого колеса свидетельствует об ослаблении крепёжных элементов или износе сочленения «шестерня-рейка».
Увеличилось усилие при повороте колёс.
Слышен шум в работе гидроусилителя (при его наличии).
Причиной стука может быть недостаточно смазанный подшипник или износ пары «шестерня-рейка». Если при покачивании рулевого вала в месте соединения с рейкой есть ощутимый люфт, необходим ремонт. Если нет — достаточно проверить и подтянуть места сочленения втулки и шестерни рулевого вала.

Для крепления рейки используют мощные тиски

Видео: Как подтянуть разболтавшийся механизм

Демонтаж, диагностика и установка рулевой рейки

Вне зависимости от того, будет производиться ремонт или замена рейки, её необходимо правильно снять и установить на место.

Заменить рулевое колесо на «классике» совсем несложно при наличии должного желания. Информацию по демонтажу можно черпать из данного материала: https://vazweb.ru/desyatka/upravlenie/kak-pomenyat-rul-na-klassicheskih-modelyah-vaz-2101-2107.html

Список инструментов для работы своими руками

Для демонтажа и ремонта понадобятся следующие инструменты:

плоские отвёртки разных размеров;
монтировка или монтажная лопатка;
небольшой молоток;
плоскогубцы;
динамометрический ключ;
набор торцевых и накидных ключей размером от 10 до 27;
рожковые ключи на 10, 13, 15;
спецключ для регулировки рулевой рейки. Такой ключ приобретается в автомагазине или изготавливается самостоятельно.

Пример ключа для подтяжки рулевой рейки

Как снять деталь с авто для проверки

Нужно знать расположение деталей в рейке, чтобы провести диагностику тщательно и скрупулёзно

Последовательность снятия рейки:

Демонтируйте все болты крепления

Снимаем демонтированную деталь

Необходимость замены рулевой рейки: диагностика

Для восстановления работоспособности рулевой рейки не всегда требуется её замена, часто проблему можно решить, проведя техническое обслуживание с заменой наконечников, чехла и втулок. Обслуживать рулевую своими силами новичкам не стоит. B конструкции этого механизма имеется множество пружинок и прессовочных шайб, и разобрать мехнизм, перебрать детали и правильно заменить их на новые сможет не каждый. Непрофессиональная установка этих деталей приведёт к некорректному функционированию механизма. То же самое касается, если требуется ослабить механизм или сделать его подтяжку. Также необходимо помнить, что выполнение работ по ремонту вполне может оказаться дороже замены, посему выбор порой очевиден.

Для автомобилей ВАЗ 2110 выпускаются разные по составу ремкомплекты рулевой рейки. Они также различаются по году выпуска и наличию усилителя.

Опытные автовладельцы восстанавливают рейки самостоятельно, но не всегда существует такая возможность

Рули автомобилей ВАЗ 2113-2115 не отличаются выдающимся дизайном, поэтому многие автолюбители предпочитают их заменить. Для проведения самостоятельной процедуры замены рекомендуется ознакомиться с данной статьёй: https://vazweb.ru/desyatka/upravlenie/kak-snyat-i-zamenit-rulevoe-koleso-na-vaz-2114-i-2115-svoimi-rukami.html

Поменять деталь необходимо в следующих случаях:

трещина в корпусе рейки или сорвана резьба крепления наконечников;
очень сильные стуки в рейке, увеличенный люфт рулевого механизма;
коррозия внутренних деталей рулевой рейки, вызванная разрывом резинового чехла;
рейка деформировалась после аварии.

В вышеперечисленных случаях восстанавливать снятую деталь не имеет смысла. Восстановление у профессиональных мастеров будет стоить немалых денег. Поэтому целесообразней будет менять рейку целиком, на что потребуется меньше времени и финансовых затрат. Намного проще будет приобрести в магазине новую и поставить её в сборе на место старой, обеспечив отличную работу рулевого механизма на несколько лет вперёд.

Для того чтобы сделать развал-схождение в автомобиле ВАЗ 2110 совсем необязательно обращаться в автосервис. Подробности проведения процедуры: https://vazweb.ru/desyatka/hodovaya/razval-shozhdenie-vaz-2110.html

Установка новой

После проведения диагностики и ремонта рейки устанавливаем её на место:

Выставляем рейку в среднее положение. Для этого выкручиваем вал в любую сторону до упора и возвращаем его на 2,5 оборота. Лыска вала должна быть справа и располагается вертикально.
Аккуратно заводим механизм через арку и закрепляем его в обратной последовательности демонтажу. затянуть болты надо динамометрическим ключом.

Не следует при неисправности рулевого управления сразу звонить в СТО или покупать весь узел целиком. При наличии элементарных слесарных навыков можно починить и отрегулировать рулевую рейку в собственном гараже. При этом вы будете уверены в том, что не потратили лишних денег и работы выполнены качественно.

Выполняем ремонт рулевой рейки ваз 2110

Ямы и неровности на покрытии дороги, неисправные карманы и кюветы, выполненные вразрез с правилами дорожного движения. Насколько это не печально, но это и сегодня является признаком нашего автодорожного движения.

Инновационные технологии укладки покрытия, точная разметка и удобные ответвления для стоянки и отдыха водителей медленно проникают на просторы наших шоссе и автотранспортных развязок. К сожалению, это происходит крайне медленно, а жизнь протекает в значительно более напряженном ритме.

Поэтому пока нашим автомобилистам придется еще значительное время думать о своей безопасности во время пребывания на дороге в одно время с ними. Почему?

Этот вопрос не требует долгих пояснений. Ответы на него рассмотрим согласно всем аспектам проблемы.

Ремонт рулевой рейки ваз 2110

В данном видео, вам покажут, как выполнить ремонт рулевой рейки, подходит и для ВАЗ 2110.

Именно уровень комфортабельности отечественных дорог влияют на количество обращений в автомобильные сервисные организации по поводу одного из наиболее серьезных сбоев в работе ВАЗ 2110. Эта марка на сегодняшнем рынке входит в категорию наиболее надежных, популярных автомобилей, отличающихся достаточной выносливостью и доступностью цен.

Тем не менее, и он подвержен влиянию редко приводимых в порядок дорог. Опытные водители знают, в чем дело, когда появляются не присущие работе механизмов и систем стуки и шорохи. Новички обычно не могут понять, сетуют на некачественную сборку и быстро разочаровываются в своем автомобиле.

Именно здесь профессионалы с помощью современной компьютерной аппаратуры диагностируют поломку.

Каков же диагноз? Новенький ВАЗ 2110 ни в чем не виноват. Просто после езды с ветерком по нашим шоссе рулевая рейка находится в плачевном состоянии. Срочно требуется основательный ремонт этой важной детали или полная ее замена.

Конечно, бывалый водитель может сделать все собственными руками. Для того чтобы новичок научился определять неисправность детали, грамотно, используя свои силы, провел ремонтные работы по замене рулевой рейки, стоит внимательно изучать инструктивные материалы.

Причины неисправностей

Известно, что вечный механизм или как его называли фантасты вечный двигатель – это было и остается темой для мечтателей от инженерии. Условия и количество возможной нагрузки зависят от того, насколько качественно выполнена заводская сборка и какие условия эксплуатации. Не менее важно определить основные причины поломки, а соответственно проводить ремонт.

Не только плохое состояние дорог, преодоление ям и ухабов в прыжке – это все разбивает участвующие в процессе движения детали. Кроме этого, даже у опытных автовладельцев есть одна общая очень плохая черта.

Они, несмотря на приличный водительский стаж, часто не знают элементарных вещей. Что банальная смазка рулевой рейки в значительной мере улучшит условия ее эксплуатации. Простая до элементарности процедура профилактического характера отодвинет сроки ремонта на достаточно солидный промежуток времени.

Акустика для автомобиля. Как поставить и что нужно знать при установки, читайте на нашем сайте.

Как выполнить полировку автомобиля своими руками, описано в данной статье. Рекомендуем к прочтению!

Здесь, вы найдёте информацию о том, как выглядят жиклёры карбюратора Солекс 21083.

Для тех, кто уже испытал прелести неполадок и уже ремонтировал механизм в автомастерской, лучше всего обращаться к специалистам и в дальнейшем. Автолюбители, предпочитающие делать все своими руками в первую очередь должны приобрести качественный инструмент и ремонтный комплект новой конструкции серии ВАЗ 2110 – 12.

Итак, приобретя все необходимое, нужно точно установить причины, которые требуют вашего вмешательства:

Ослаблены гайки системы шарниров шаровой тяги;
Увеличение зазоров между рейкой и гайкой, страдает упор механизма;
Ослаблено крепление механизма руля;
Ослаблен болт, который закрепляет нижний фланец эластичной муфты на вал шестеренки.

В точном соответствии с инструкцией и схемой этого важного узла следует разработать стратегию проведения ремонтных мероприятий. Благодаря современным информационным системам, начинающий автомобилист может получить массу исчерпывающей вспомогательной информации по этому поводу.

Ремонт и немного о его проведении

Незначительный ремонт рулевой рейки, показан в данном видео. Берём себе на заметку!

Неисправности различного характера обычно доставляют массу хлопот и забот по поводу правильного выбора стратегии и проведения всех необходимых манипуляций. В данной ситуации, когда определены основные признаки поломок и они достаточно просты, устраняем повреждения собственными руками.

Согласно с перечисленными выше причинами производим устранение сбоев и выполняем наладку. Приводим рулевую рейку ВАЗ 2110 в безопасное для эксплуатации состояние в точном согласовании с выявленными причинами.

Владельцу автомобиля следует проверить и затянуть гайки;
В этой ситуации требуется замена изношенных деталей, полная регулировка рулевого механизма;
Ремонт заключается в подтягивании гаек креплении рулевого механизма;
Проблему решит затягивание болта креплений в области, где расположен нижний фланец муфты.

Советы по ремонту

При возникновении характерных стуков нужно провести некоторые специфические процедуры. То есть ручным способом определить уровень состыковки колонки и рейки, нужна ли замена игольчатого подшипника, требуется смазка или нет.

Когда появляются суки нужно удостовериться в том, насколько хорошо отрегулированы крепления. Если их подтянуть, демонтаж не потребуется. Опытные водители обычно дают несколько очень полезных советов в отношении устранения неполадок и проблем с рулевой рейкой ВАЗ 2110.

В первую очередь это приобретение новой детали. Не менее эффективно восстановление столь важного узла на автосервисе с помощью специалистов. Для новичков без определенного опыта наиболее неподходящим вариантом будет проведение самостоятельного ремонта.

Берегите свою жизнь, не рискуйте без необходимости. А путешествие по дорогам за рулем ВАЗ 2110 должно быть исключительно удовольствием, полным новых впечатлений и эмоций.

Ремонт рулевой рейки на ВАЗ 2110 своими руками (видео)

С помощью рулевого механизма водитель определяет направление движения автомобиля. Важную роль в надежной функциональности системы играет рулевая рейка. Именно она передает усилие, которое прикладывает к рулю водитель, через наконечники, тяги, на рычаги поворота, соединенные с колесами, по средствам цапфы.

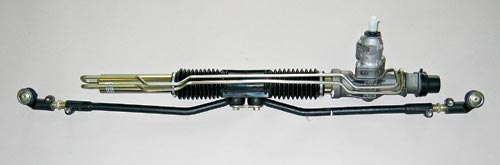

Фото рулевой рейки для ВАЗ 2110

Чтобы быть уверенным в безопасности движения машины, следует удостовериться в исправности рулевой рейки. При обнаружении проблем их незамедлительно следует устранить. Выполнить замену рулевой рейки на ВАЗ 2110 вполне можно своими руками. В большенстве случаев достаточно ее подтянуть.

Элементы рулевого механизма

Наконечники тяг руля (внутренние и наружные);
Скоба, которая удерживает рулевой механизм;
Опора;
Пыльник;
Картер;
Болт стяжки;
Фланец для эластичной муфты;
Тяга регулировки;
Рычаг поворота;
Шаровой шарнир наконечника;
Болт для удержания внутренних наконечников тяг.

На подшипниках картера монтируют приводную шестерню. Она зацепляется с рейкой. Упор из металлокерамики уплотняется в картере с помощью резинового кольца, пожимает рейку специальной пружиной к шестерне.

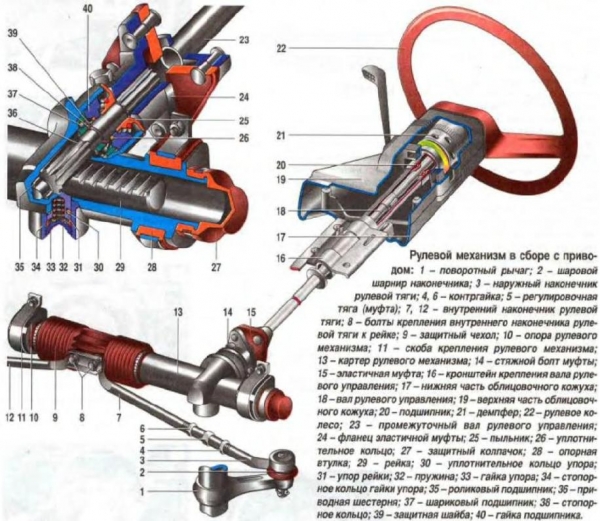

Схема рулевой рейки

За счет работы стопорного кольца фиксируется гайка раскручивания. На пыльнике и картере располагаются метки, которые позволяет легко и быстро собрать весь узел.

Инструменты и материалы

Для выполнения замены рулевой рейки на ВАЗ 2110 рекомендуем посмотреть обучающие видео. Это позволить понять устройство системы, выполнить работу грамотно и без особых проблем.

Также для ремонта рулевой рейки своими руками на автомобиле ВАЗ 2110 вам потребуется определенный набор инструментов и материалов. Их список выглядит следующим образом:

Аэрозоль Мовиль;
3 хомута из пластика размером 200 на 4 миллиметра;
Ветошь из хлопчатобумажной ткани;
Баллончик со средством WD40;
Смазка Феол — для обработки подшипников.

Из запасных деталей возьмите:

Сайлентблоки;
Чехол для рейки;
Наконечники;
Трубки;
Ремкомплект (специальный для ремонта рулевых реек).

А инструменты нужны такие:

Торцевые ключи с трещоткой;
Кардан с удлинителем;
Молоток;
Съемник, которым удаляют наконечники;
Ключ на 22;
Зубило шириной около 7 миллиметров, но не больше;
Ключ с восьмигранником.

Выполнение работ по замене

Опять же, посмотрите видео о том, как выполняется ремонт рулевой рейки на ВАЗ 2110 своими руками. Так будет проще пройти каждый этап.

Прежде чем выполнить стяните рулевой рейки со своего ВАЗ 2110, обработайте все крепежные соединения средством WD40 . Подождите полтора часа и повторите процедуру еще раз. Делать это нужно за сутки до самого ремонта. Так вам будет проще выкрутить все соединения.

Действуйте в следующей последовательности:

Перед ремонтом рулевой рейки ваш ВАЗ 2110 нужно прочно зафиксировать, чтобы автомобиль не двигался.
Под задние колеса поставьте опоры.
Поставьте машину на ручной тормоз.
Заблокируйте руль.
Отключите питание от аккумулятора.
Поставьте машину на домкрат.
Демонтируйте передние колеса.
Заранее купите новый пыльник для рейки, поскольку он потребует замены. Даже если его состояние удовлетворительное, лучше сразу поменять.
Открутите гайки с наконечников.
Извлеките пальцы из рычагов стоек. Для этого потребуется вооружиться съемником. Его монтируют на рычаг, закручивают до упора винт и молотком с силой ударяют по рычагу. При этом винт съемника обязательно придерживайте ключом.
Открутите гайки с хомутов.
Открутите болт, который расположен в салоне на рулевом полу возле пола.
Поступательно-колебательными движениями потяните рейку на себя.
Учтите, что отсоединять хвостовик шестерни от вала проблематично. Когда рейка только отсоединится через отверстие, наклоните узел в правую сторону и извлеките всю конструкции. Убедитесь в целостности шлицев на элементе.
Через правое отверстие на корпусе достаньте весь узел.

Замена рейки потребует больших финансовых вложений, нежели починка. Потому попробуйте сначала выполнить ремонт рулевой рейки на ВАЗ 2110 своими руками .

Как выполнить ремонт

Зафиксируйте рейку в тисках в вертикальном положении. Щеткой или тряпкой из ХБ, смоченной предварительно в уайт-спирте, очистите поверхности.
Достаньте рулевые тяги. Для этого выкрутите болты на скобе, которые удерживают тяги, отогните усилие у стопорной пластины с помощью ключа на 22.
Демонтируйте тяги пластины — стопорную и соединительную.
Вытащите рулевые тяги.
На картере рулевого узла справа извлекают стопорное кольцо и опору.
Срежьте хомуты, которые держат защитный чехол. Это одноразовые элементы, которые выполнены из пластика. Заменить их очень легко и дешево.
Уберите чехол.
Слева удалите опору и защитный колпак.
Вооружившись ключом на 17, открутите гайки, которые находятся на упоре рейки. Ее извлеките, достаньте пружину и кольцо.
Выбейте упор рейки из гнезда. Картер бейте о деревянное основание. Для уплотнения в проточке на упоре устанавливают резиновое кольцо.
Удалите уплотнитель, извлеките пыльник шестерни, поддев его отверткой.
Демонтируйте стопорную шайбу.
Ключом на 24 открутите гайку, которая держит подшипник шестеренки.
Снимите с вала гайку.
Ключиком на 14 открутите шестерню из картера, причем одновременно с самим подшипником.
Снимите рейку, извлеките втулку. Элемент поддевается отверткой, чтобы выступы зашли в отверстия в картере. Это позволит без проблем достать деталь.
Поставьте новую втулку. К ней рекомендуют закрепить новые кольца демпферного типа из резины. Сделать это нужно так, чтобы напротив разрезов втулки находилась тонкая часть кольца, а выступы на втулке свободно размещались в отверстии картера.
Кольца нужно разрезать по краям втулки и убрать лишние элементы.
Удалите фиксирующее кольцо с вала шестеренки.
Двухзахватным съемником спрессуйте широподшипник.
Выпрессуйте игольчатый подшипник этим же приспособлением, или сделайте в торце картера два отверстия диаметром 2 мм, и тогда подшипник выйдет на кольцо.
Тщательно промойте картер, запрессуйте игольчатый подшипник, вооружившись куском трубы. Сделанные отверстия обработайте холодной сваркой.
С помощью смазки Фиол 1 обработайте подшипники, зубцы рейки и шестерни. В полость под гайку, фиксирующую подшипник приводной шестерни, поместите смазку УНИОЛ 1.
Соберите конструкцию в обратной последовательности.
Поставьте новый чехол на место.
Обязательно постарайтесь выдержать между гайкой упора рейки и самим упором зазор в 0,12 мм.
Накрените гайку после регулирования зазора, что не позволит ей раскрутиться.

Если подобный ремонт рулевой рейки своими руками на ВАЗ 2110 не дал желаемого результата, просто выполните замену элемента. Вы уже ознакомились с процессом демонтажа рейки. Достав старый агрегат, поставьте на его место новый, соблюдая строгую последовательность шагов.

Для наглядности ремонта рулевой рейки у ВАЗ 2110 рекомендуем посмотреть видео. С их помощью процесс покажется не таким сложным, как описано выше. На работу уйдет определенное время, но целый день торчать в гараже вам не придется.
