Ремонт главной пары редуктора

Редуктор заднего моста

Одним из промежуточных узлов в трансмиссионной конструкции транспортных средств — это редуктор заднего моста, который участвует в передаче мощности ДВС непосредственно колесам. Редуктор имеет две основные части — это главная передача и межколесный дифференциал.

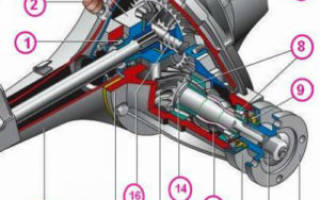

Устройство и схема редуктора заднего моста

Редуктор — это сложное техническое устройство, состоящее из взаимодействующих между собой подвижных деталей.

Редуктор располагается в заднем мосте. Поэтому сначала рассмотрим схема заднего моста в разрезе.

• 1-подшипник дифференциала;
• 2-сапун;
• 3-корпус дифференциала;
• 4-ведомая шестерня главной передачи;
• 5-сателлит;
• 6-полуосевая шестерня;
• 7-болты крепления редуктора к картеру заднего моста;
• 8-подшипники ведущей шестерни;
• 9-манжета фланца ведущей шестерни;
• 10-фланец;
• 11-гайка ведущей шестерни;
• 12-кольцо грязеотражательное;
• 13-распорная втулка;
• 14-регулировочная прокладка (кольцо);
• 15-ведущая шестерня;
• 16-ось сателлитов;
• 17-картер редуктора;
• 18-балка заднего моста.

В конструкцию редуктора заднего моста входят следующие основные детали:

• ведущая шестеренка;
• ведомая шестеренка;
• штифт направления;
• сальники;
• барабан;
• подшипники и их крепления;
• стопорная пластина;
• сапун;
• хвостовик.

В состав главной передачи входят 2 шестеренки: ведущая и ведомая. Зацепление у них выполнено гипоидное, из-за чего зубья шестерни имеют хорошее скольжение.

Чтобы было понятно, что такое гипоидная, оно же — гиперболоидное, оно же — спироидное зацепление, приведу виды зацеплений зубчатых передач. Гипоидное зацепление требует высокой точности при изготовлении, но при эксплуатации оно обеспечивает бесшумность в работе по сравнению с цилиндрическим зацеплением.

От двигателя мощность сначала получает ведущая шестерня, затем — ведомая. Размеры шестеренок влияют на передаточное число и частоту вращения.

Простыми словами, любой редуктор — это устройство, которое уменьшает частоту вращения получаемую от двигателя.

Главная передача редуктора заднего моста может двух типов:

1. одинарной;
2. двойной.

Двойная ГП, в свою очередь, бывает:

1. двойной;
2. разнесенной.

Двойная ГП имеет простую конструкцию. Основные детали ГП двойного типа принимают основную нагрузку и имеют большее передаточное отношение.

Что касается ГП разнесенного типа, то она имеет сложную конструкцию, по габаритным размерам меньше и эффективнее в работе. Установка разнесенного ГП позволяет повысить дорожный просвет (клиренс). Существуют также специальные проставки для клиренса, подложив которые под пружины и амортизаторы, автомобиль стает выше.

Виды одинарных передач:

1. Цилиндрическая. Это самая простая схема передачи крутящего момента. Шестерни находятся в одной плоскости. Такое зацепление обеспечивает максимальный КПД.
2. Гипоидная. Изготовление сложнее, конструкция имеет меньший вес и размеры, КПД — средний.
3. Коническая. Шестерни в конической передачи располагаются перпендикулярно друг другу, из-за чего габариты такой такой
4. Червячная. Такая передача бесшумная, работает мягко, но вырабатывает самое маленькое значение КПД.

В сложных конструкциях самый распространенный вид передачи — это гипоидная. Шестерни в нем располагаются друг к другу под некоторым углом. Из-за такого расположения контактирующих зубьев шестеренок, такой узел работает плавно, имеет меньший износ.

Дифференциал располагается между колесами и работает в паре с главной передачей (ГП). В устройство дифференциала входят:

• ведомая шестреня;
• шестерни полуосей;
• шестерни сателлитов.

Колеса получают движущую вращательную силу от полуосей, которые, в свою очередь, получают вращательную силу от ведомой шестерни.

Дифференциал — это распределитель мощности между полуосями. Он дает возможность вращаться полуосям и колесам с разными угловыми скоростями. Такой принцип работы используется в заднеприводных автомобилях.

Техническое обслуживание редуктора

Редуктор заднего моста работает в повышенных нагрузках. Срок эксплуатации заднего редуктора зависит от периодического прохождения ТО, режима эксплуатации.

Признаком неисправности редуктора заднего моста, при которым следует провести диагностику и, в случае необходимости, сделать ремонт, является появление шума. Шум редуктора — это гул, который легко ощущается во время езды и который закладывает уши движении на дальнее расстояние.

Обычно, при появлении шума редуктора, всегда приходится делать капитальный ремонт или менять полностью. В зависимости на какой передаче едет автомобиль и на какой скорость, шум может быть разным.

Какие шумы редуктора могут быть:

• непрерывающийся шум в задней части машины;
• шум во время разгона авто;
• шум при поворотах;
• шум во время торможения.

Порядок ремонта или замены узла полностью:

1. 1. Приготовить стандартный набор ключей.
   2. Слить масло из редуктора, открутив сливную пробку.
   3. Снять колеса.
   4. Снять тормозные барабаны.
   5. Снять колодки.
   6. Открутить крепления полуосей торцевым ключом.
   7. Демонтировать полуоси.
   8. Разобрать и снять карданный вал. Это делаем в таком порядке:
      • Поставить метки на фланце кардана и фланце редуктора для избежания дисбаланса после сборки.
      • Открутить болты, которые крепят вал.
      • Во время сборке использовать новые гайки для избежания возможной поломки в дороге (обрыв карданного вала).
   9. Открутить крепления редуктора к заднему мосту торцевым ключом.
   10. Устанавливаем новый редуктор или ремонтируем.
   11. После сборки заливаем новое масло для редуктора.

Если во время движения появился гул около задних колес, то надо проводить регулировку. Гул появляется от постоянных нагрузок.

Устанавливали ли вы замеру заднего вида? Если да, то куда? Можно установить камеру заднего вида в бампер, можно в ручку багажника, можно над номером. Но какое место оптимальное, чтобы объектив как можно дольше оставался чистым?

Диагностику делаем в таком порядке:

1. Демонтировать подшипники.
2. Снять сальники.
3. Снять сателлиты.
4. Снять фланцы.
5. Снять оси.
6. Все снятые детали надо промыть в бензине или керосине.
7. Осмотреть визуально и, если обнаружено повреждение хотя бы одного зуба, то деталь подлежит замене.

Сборку редуктора делаем в такой последовательности:

1. Установить ведущую шестерню с регулировочной шайбой, распорной втулкой, подшипниками и фланцем.
2. Гайку следует затягивать ключом с динамометрическим измерением. Силу затяжки гайки делаем 1 Н (Ньютон).
3. В корпус дифференциала установить ведомую шестерню и затянуть болты.
4. Выставить путем регулировки допустимый люфт.
5. После установки всех деталей, гайки затягиваем до минимума.
6. Теперь проворачиваем ведомую шестерню и проверяем ее на люфт. Люфт должен быть, но небольшим. Люфт — это запас расстояния, так как все детали при нагрузках немного расширяются.
7. Проверяем расстояние между болтами, удерживающие гайки. Штангенциркулем проверяем расстояния, а с другой затягиваем гайки с одинаковым моментом затяжки. Расстояния между болтами не должны изменять от предела 1,5-2 мм. Если расстояния в норме, то опять проверяем люфт шестеренки.
8. Регулировка на этом этапе заканчивается.

Видео

В этом видео показывается, как регулировать редуктор заднего моста. Учебное пособие. Урок 1

Учебное пособие. Урок 2

Какие виды неисправностей могут быть в автомобильном редукторе.

Как замерить люфт редуктора.

AUTOFIZIK.RU / авторемонт

Сборка заднего моста и регулировка главной передачи

Собираем главную передачу в последовательности, обратной разборке, смазав подшипники и шестерни трансмиссионным маслом.
Установив в картер редуктора ведущую шестерню,…

…динамометрическим ключом затягиваем гайку фланца моментом 16–20 кгс.м, при этом шестерню нужно поворачивать для правильной установки роликов в подшипниках.

Устанавливаем на штатив индикатор с ценой деления не более 0,01 мм, упирая его ножку в торец фланца…

…и перемещая за фланец вал, замеряем осевой люфт ведущей шестерни.

Для устранения люфта вынимаем распорное кольцо, установленное на валу шестерни (см. Разборка заднего моста) и микрометром измеряем его толщину.
Подбираем и устанавливаем новое распорное кольцо. Оно должно быть тоньше снятого на величину люфта и дополнительно тоньше на 0,05 мм – если подшипники ведущей шестерни новые или на 0,01 мм – если подшипники оставлены прежние.
При отсутствии осевого люфта ведущей шестерни специальным динамометрическим ключом с ценой деления до 0,5 кгс.м проверяем момент сопротивления вращению вала. При правильной регулировке момент сопротивления должен быть 15–20 кгс.см для новых подшипников или 7–10 кгс.см – если подшипники оставлены прежние.
С достаточной точностью момент сопротивления можно замерить бытовым безменом,…

…зацепив его крючок за отверстие фланца.

При этом требуемые значения будут меньше – 3,8–5 кгс и 1,8–2,5 кгс соответственно. Если момент сопротивления больше – меняем распорное кольцо на другое, толще на 0,01–0,02 мм, если меньше – соответственно подбираем кольцо меньшей толщины.
Болты крепления частей коробки дифференциала и болты крепления ведомой шестерни, а также их резьбовые отверстия перед сборкой обезжириваем и покрываем анаэробным герметиком. Особое внимание обращаем на чистоту торцевых посадочных поверхностей шестерен и коробки сателлитов, малейшие загрязнения или забоины недопустимы.

При установке ведомой шестерни на коробку сателлитов центрируем ее при помощи длинных болтов М10×1 (можно использовать болты от старых шатунов).

При установке ведомой шестерни на коробку сателлитов центрируем ее при помощи длинных болтов М10×1 (можно использовать болты от старых шатунов).
Регулировочными гайками поджимаем подшипники дифференциала с небольшим натягом, при этом поворачиваем шестерню то в одну, то в другую сторону, чтобы ролики подшипника заняли правильное положение.

Для измерения бокового зазора в зацеплении шестерен главной передачи на картере заднего моста закрепляем индикатор, подведя его щуп к вершине зуба с наружной стороны ведомой шестерни.

Зазор должен быть 0,15–0,20 мм. Замеры следует повторить не менее чем на шести зубьях в противоположных зонах венца.
Для уменьшения зазора (отверткой или тонким стальным стержнем) ослабьте регулировочную гайку со стороны, противоположной ведомой шестерне, а другую подтяните.
Отворачивать одну гайку и подтягивать другую нужно на одинаковую величину, ориентируясь по пазам регулировочных гаек. При этом каждое отворачивание регулировочной гайки необходимо завершать небольшим ее заворачиванием. Например, чтобы отпустить гайку на пять пазов, отверните ее на шесть, а затем на один паз заверните.
Это обеспечит постоянный контакт наружного кольца подшипника с гайкой и тем самым гарантирует его фиксацию во время работы.
Для увеличения зазора всю процедуру повторите в обратной последовательности.
После регулировки бокового зазора в зацеплении проверяем осевой люфт в подшипниках дифференциала, для чего:

…закрепляем на штативе индикатор, упирая его щуп в торец ведомой шестерни. Покачивая шестерню в осевом направлении, замеряем люфт в подшипниках дифференциала.

Регулировочной гайкой, расположенной с противоположной стороны от ведомой шестерни, выставляем осевой люфт 0,035–0,055.
Далее, поджимая гайку, устанавливаем преднатяг подшипников: 0,1 – при пробеге подшипников менее 10 тыс. км; 0,05 – при пробеге более 10 тыс. км. Поворот гайки на один паз соответствует «сжатию» подшипника на 0,03 мм. Отрегулировав, затяните болты крышек подшипников и установите стопорные пластины (см. Разборка заднего моста) и еще раз проверьте боковой зазор.

ВНИМАНИЕ
Перед окончательным затягиванием болтов крепления крышек, поочередно выворачиваем их и наносим анаэробный герметик на резьбовую часть.

Регулировка главной передачи по пятну контакта зубьев – эффективный способ регулировки зацепления шестерен. Он также позволяет проверить качество регулировки, выполненной другими способами.

Нанесите на зубья ведомой шестерни краску, лучше яркую.

Проворачиваем несколько раз в обе стороны фланец ведущей шестерни, одновременно притормаживая ведомую шестерню до истирания краски в местах контакта зубьев.
Осматриваем пятна контактов на зубьях ведомой шестерни с выпуклой и вогнутой стороны.
Если пятно контакта расположено на вершине зубьев – необходимо увеличить толщину регулировочного кольца у ведущей шестерни, а если у основания – уменьшить.
Если пятно контакта смещено к центру шестерни – необходимо увеличить зазор между ведомой и ведущей шестернями, а если наружу – уменьшить.
После регулировки устанавливаем редуктор в задний мост, при этом на болты крепления и фланец наносим тонкий слой маслостойкого герметика.
Собрав задний мост и залив в него масло (см. Замена масла в редукторе), проводим испытание редуктора на ходу. Для этого совершаем поездку со скоростью 60–70 км/ч в течение 20–30 мин. Нагрев горловины картера не должен быть выше 95° (капли воды не должны кипеть).
В противном случае необходимо уменьшить преднатяг подшипников ведущей шестерни.

Пятно контакта в шестернях главной передачи

А – стороны переднего хода;
Б – стороны заднего хода;

1 – правильное расположение пятна контакта;

2 – пятно контакта расположено на вершине зуба – для исправления подвинуть ведущую шестерню к ведомой;

3 – пятно контакта расположено у основания зуба – для исправления отодвинуть ведущую шестерню от ведомой;

4 – пятно контакта расположено на узком конце зуба – для исправления отодвинуть ведомую шестерню от ведущей;

5 – пятно контакта находится на широком конце зуба – для исправления подвинуть ведомую шестерню к ведущей.

Замена главной пары редуктора заднего моста

Характеристика устройства, принципов работы и назначения редуктора заднего моста. Описание основных возможных неисправностей и способов их устранения, технического обслуживания редуктора заднего моста. Разработка технологического процесса текущего ремонта

Рубрика	Транспорт
Вид	курсовая работа
Язык	русский
Дата добавления	28.03.2014
Размер файла	528,7 K

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

Размещено на https://www.allbest.ru/

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Государственное образовательное учреждение высшего профессионального образования

Тюменский государственный нефтегазовый университет

Кафедра «Автомобили и автомобильное хозяйство»

по дисциплине: «ТТО и РА»

на тему: «Замена главной пары редуктора заднего моста»

Выполнил: ст.гр. АТХ-04-3

ЗАДАНИЕ НА КУРСОВУЮ РАБОТУ

ПЕРЕЧЕНЬ ЛИСТОВ ГРАФИЧЕСКОЙ ЧАСТИ

ПЕРЕЧЕНЬ УСЛОВНЫХ ОБОЗНАЧЕНИЙ И ПРИНЯТЫХ СОКРАЩЕНИЙ

1. КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ СИСТЕМЫ, ИХ НАЗНАЧЕНИЕ

1.1 Устройство, принцип работы и назначение редуктора

1.2 Основные возможные неисправности, способы их устранения

1.3 Техническое обслуживание редуктора заднего моста

2. ДИАГНОСТИРОВАНИЕ, ОБЩИЕ СВЕДЕНИЯ

2.1 Диагностирование редуктора заднего моста

3. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ТЕКУЩЕГО РЕМОНТА

3.1 Основные понятия о технологическом процессе

3.2 Определение перечня операций технологического процесса

3.3 Перечень оборудования для технологического процесса

4. МЕРЫ БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Государственное образовательное учреждение высшего профессионального образования

Тюменский государственный нефтегазовый университет

«___» ______________ 2007г.

ЗАДАНИЕ ПО КУРСОВОЙ РАБОТЕ

Студенту: Христосову Игорю Борисовичу

1. Тема курсовой работы

Замена главной пары редуктора заднего моста Газ-3110

2. Содержание расчетно-пояснительной записки (перечень подлежащих разработке вопросов)

Конструктивные элементы системы, их назначение

3. Диагностирование, общие сведения

4. Разработка технологического процесса текущего ремонта

5. Меры безопасности при выполнении работ

3. Перечень графического материала

1. Блок-схема редуктора заднего моста

2. Алгоритм диагностирования редуктора заднего моста

Дата выдачи задания «____»__________2007 г.

Руководитель: Колесников С.П. _________________

Задание принял к исполнению «___»________________2007г.

Христосов И.Б. _________________

ПЕРЕЧЕНЬ ЛИСТОВ ГРАФИЧЕСКОЙ ЧАСТИ

1. Блок-схема. редуктора заднего моста

2. Алгоритм диагностирования редуктора заднего моста

ПЕРЕЧЕНЬ УСЛОВНЫХ ОБОЗНАЧЕНИЙ И ПРИНЯТЫХ СОКРАЩЕНИЙ

АТП – автотранспортное предприятие

Д – 1 – диагностирование №1

Д – 2 – диагностирование №2

ЕО – ежедневное обслуживание

Н · м – ньютон на метр

СТД – средства технического диагностирования

т.п. – тому подобное

ТО – 1 – техническое обслуживание №1

ТО – 2 – техническое обслуживание №2

ТР – текущий ремонт

ОЖ – охлаждающая жидкость

Целью курсового проектирования является закрепление, углубление и обобщение теоретических знаний, полученных в университете из лекционного курса по дисциплине «Технология технического обслуживания и ремонта автомобилей», а также приобретение навыков проектирования технологических процессов ремонта автомобиля, пользования ГОСТами, нормативной и другой справочной литературой.

1. КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ СИСТЕМЫ, УЗЛА, АГРЕГАТА И ИХ НАЗНАЧЕНИЕ

мост задний редуктор ремонт

1.1 Устройство, принцип работы и назначение редуктора заднего моста

На автомобиле установлен задний мост с неразрезной балкой. Балка состоит из чугунного картера 15 с запрессованными в него кожухами полуосей, в которые вставлены полуоси 13 полуразгруженного типа. Фланцы кожухов полуосей имеют гнезда,

где размещаются подшипники 2 полуосей. К фланцам кожухов полуосей крепятся тормозные щиты задних тормозов с тормозными механизмами. В верхней части левого полуосевого кожуха установлен сапун 14, чтобы не допустить создание избыточного давления в полости картера. С задней стороны картера есть люк, через который монтируются узлы главной передачи. Главная передача – гипоидная, с передаточным числом i = 3,9. Снаружи люк закрыт штампованной крышкой 11. Герметизация картера и крышки обеспечивается паронитовой прокладкой, установленной между ними.

В крышке есть маслозаливная пробка 9, а в нижней части картера установлена маслосливная пробка 4. Вал ведущей шестерни 21 установлен в передней части картера на двух роликовых конических подшипниках. Передняя часть вала шлицевая, на нее устанавливается снаружи фланец 23 ведущей шестерни. Для герметичности в передней части картера установлен сальник 24. Между задним подшипником 27 и торцом ведущей шестерни находится регулировочное кольцо 28, которое обеспечивает необходимый монтажный размер, компенсирующий погрешности при обработке ведущей и ведомой шестерен для достижения оптимальной глубины зацепления зубьев шестерен главной передачи. Между передним подшипником 25 и буртиком вала ведущей шестерни установлены распорные кольца 26, подбором толщины которых обеспечивается необходимый преднатяг подшипников ведущей шестерни. Преднатяг подшипников достигается затяжкой корончатой гайки на резьбовом конце вала ведущей шестерни с определенным моментом и проверяется по величине усилия поворота фланца ведущей шестерни. Корончатая гайка 22 стопорится шплинтом.

В данной конструкции применен дифференциал шестеренчатого типа. Коробка 20 дифференциала неразъемная. К ней болтами и гайками крепится ведомая шестерня 16. Головки крепежных болтов относительно резьбовой части имеют эксцентричную форму.В теле ведомой шестерни есть отверстия с углублениями аналогичной формы. При монтаже ведомой шестерни болты устанавливают так, чтобы их головки полностью вошли в углубления. Такая установка позволяет фиксировать болты от проворачивания при монтаже (демонтаже) ведомой шестерни к коробке дифференциала. В коробке 20 дифференциала установлены две полуосевые шестерни 10 и два сателлита 18, находящиеся в постоянном зацеплении. Между коробкой дифференциала, торцами шестерен и сателлитов установлены опорные шайбы 8 и 19. Сателлиты вращаются вокруг оси 17, зафиксированной в коробке дифференциала стопором. На цапфы коробки дифференциала напрессованы роликовые конические подшипники 7. В картере балки имеются посадочные гнезда для установки дифференциала и резьбовых регулировочных гаек 5 подшипников дифференциала. Дифференциал в сборе с ведомой шестерней и подшипниками крепится к картеру балки двумя крышками посредством болтов. На заводе-изготовителе гнезда в картере и крышках 6 подшипников обрабатываются вместе, поэтому крышки 6 не взаимозаменяемы.

Регулировочными гайками 5 обеспечивается необходимый боковой зазор между шестернями главной передачи и преднатяг подшипников коробки дифференциала. Регулировочные гайки фиксируются от перемещения стопорными пластинами 12, которые крепятся к крышкам болтами. Полуось шлицевой частью установлена в полуосевую шестерню. Наружная часть полуоси через шариковый подшипник 2 опирается на гнездо подшипника, имеющееся во фланце кожуха полуоси. Для добавления смазки в подшипник предусмотрена колпачковая масленка 3, установленная на фланце полуоси. Гнездо подшипника имеет дренажную щель для стока трансмиссионного масла, которая предотвращает попадание просочившегося масла на детали тормозного механизма. Между наружным кольцом подшипника и торцом гнезда подшипника установлено пружинное кольцо 31. От осевого перемещения подшипник фиксируется запорной втулкой 30, которая запрессовывается на полуось в нагретом состоянии. Внутри кожуха полуоси есть гнездо, куда запрессовывается резиновый сальник 29.

Между фланцем полуоси и подшипником установлен корпус 1 наружного сальника с набивкой. Детали корпуса наружного сальника собраны в пакет и стянуты двумя винтами. Между корпусом наружного сальника и фланцем полуоси установлена уплотнительная бумажная прокладка. Корпус наружного сальника полуоси крепится к фланцу кожуха четырьмя болтами и фиксирует полуось от осевого перемещения. Фланец полуоси имеет пять резьбовых отверстий для болтов крепления колеса.

рис.1.1 Задний мост

1 – корпус наружного сальника;2 – подшипник полуоси;3 – масленка;4 – маслосливная пробка;5 – регулировочная гайка подшипника дифференциала;6 – крышка подшипника;7 – подшипник дифференциала;8 – опорная шайба;9 – маслозаливная пробка;10 – полуосевая шестерня;11 – крышка картера;12 – стопорная пластина;13 – полуось;14 – сапун;15 – картер заднего моста;16 – ведомая шестерня; 17 – ось сателлитов;18 – сателлит;19 – опорная шайба;20 – коробка дифференциала;21 – ведущая шестерня;22 – гайка;23 – фланец ведущей шестерни;24 – сальник;25 – передний подшипник ведущей шестерни;26 – распорное кольцо;27 – задний подшипник ведущей шестерни;28 – регулировочное кольцо;29 – сальник полуоси;30 – запорная втулка;31 – пружинное кольцо;32 – набивка наружного сальника

1.2 Основные возможные неисправности, способы их устранения

Редуктор заднего моста – как оказать своевременную помощь?

Редуктор заднего моста состоит из нескольких узлов, в основном, это главная передача и дифференциал. Главная передача – это механизм, благодаря которому повышается передаточное число трансмиссии автомобиля. Что это такое, на что влияет и как осуществляется обслуживание приведенного редуктора, мы рассмотрим в этой статье.

Почему выходит из строя редуктор заднего моста?

Разберемся подробнее с устройством редуктора, который состоит из двух частей, которые мы уже упомянули. Главные передачи классифицируются на одинарные и двойные, которые для передачи крутящего момента двигателя на колеса имеют одну и две зубчатые пары соответственно. Двойные главные передачи бывают центральными (несложная конструкция, большее передаточное число, но большая нагрузка на элементы системы) и разнесенными (сложнее по конструкции, но эффективнее, компактнее, позволяет иметь автомобилю больший дорожный просвет). Одинарные главные передачи бывают:

• цилиндрическими (шестерни в одной плоскости, максимальный КПД, передаточное число 3,5-4,2);
• коническими (шестерни перпендикулярны друг другу, отчего конструкция занимает много места, высокий КПД);
• червячными (компактны, более бесшумны, но имеют низкий КПД, тяжелы в изготовлении);
• гипоидными (легче по массе, меньше по размеру и надежнее передают усилия двигателя на мост, но КПД самый средний из приведенных видов передач).

Дифференциал – это механизм, который распределяет крутящий момент между ведущими колесами и ведущими мостами. Дифференциал помогает при скольжении и буксовании при помощи различной скорости вращения колес.

Редуктор может выходить из строя в первую очередь из-за подшипников, сделанных из бронзы, они расположены в чулках, которые прикреплены к самому редуктору. При поломке такого подшипника выводятся из строя чулки, и они начинают изгибать валы. В результате такого изгиба может перекосить главную шестерню. При перекосе на ней могут появиться надломы в зубьях шестерни или же сколы, и впоследствии может заклинить сам редуктор, а если вал слетит со своего места, он угрожает разбить корпус редуктора.

Причиной поломки также станет не залитое вовремя масло в редуктор заднего моста, если быть точнее, то его отсутствие или же несвоевременное его обновление. Замена трансмиссионного масла обычно проводится каждые 35 тысяч километров пробега.

Ремонт редуктора заднего моста – меняем деталь самостоятельно

Заметить неисправность редуктора очень просто, при поворотах, резком замедлении или же наоборот ускорении, периодически возникают шумы в области заднего моста. Ремонт редуктора заднего моста своими руками сделать не так уж и сложно. Рассмотрим его на примере классического автомобиля ВАЗ. В первую очередь нужно слить трансмиссионное масло из редуктора заднего моста. Пока стекает масло из корпуса, мы отсоединяем карданный вал.

Следующим шагом мы демонтируем полуоси и для этого, в первую очередь, снимаем задние колеса и тормозные барабаны. Затем откручиваем болты крепления редуктора с мостом. При установке нового редуктора используем герметик и не забываем про картонную прокладку. Заливаем масло в редуктор. Фланец редуктора должен плотно сидеть на своем месте, а также и подшипники.

Само по себе устройство редуктора заднего моста не такое сложное, причем, в основном, на заднеприводных легковых автомобилях встречается гипоидный вид. Вся сложность заключается в том, что при снятии тормозных барабанов может возникнуть проблема с ржавчиной, и в некоторых местах металл может очень сильно прижаться. Но грубая мужская сила и несколько инструментов легко решат эту проблему.

Если вы самостоятельно приобретаете новый редуктор, стоит обратить внимание при покупке на то, что одинаковые модели могут стоить совершенно по-разному. Разница эта заключается всего в двух буквах ОП (общая переборка). Это означает, что при заводской проверке выявлялся брак, и тогда механизм отправился на переборку и теперь в полном порядке, но продается по сниженной цене.

Как происходит регулировка редуктора заднего моста?

Регулировка редуктора заднего моста производится в тех случаях, когда он начал вас беспокоить характерным гулом, который слышен уже при скорости от 30 километров в час (на КамАЗе до 80 километров в час). Сама причина может появиться из-за больших постоянных перегрузок автомобиля или же при постоянной езде с прицепами, а может и обычным механическим повреждением. Поэтому следующей вашей реакцией будет визуальная проверка агрегата.

Сальники и фланцы, подшипники, сателлиты (звездообразный элемент в дифференциале) и их оси – все это снимается и осматривается, в случае износа – меняется. Как должны выглядеть все эти детали, вы можете поинтересоваться в руководстве по эксплуатации автомобиля, если до этого не приходилось держать их в руках. Для ВАЗа замена обойдется недорого, если взялись за иномарку, то для начала наведите справки по текущим прейскурантам.

Теперь, когда по-отдельности детали все проверены и считаются исправными, начинаем собирать редуктор. Первой пойдет ведущая шестерня, к ней – регулировочная шайба, распорная втулка с подшипниками, фланец. Теперь нужно затянуть гайку с определенным усилием, для этого можно использовать спецключ с встроенным динамометром, если такового нет, то придется постоянно пользоваться мерным рычагом с безменом. Т.е. каждый миллиметр хода рычага придется сопровождать измерением давления на него с помощью безмена, это хлопотно, но осторожность и точность тут необходимы. Гайка должна быть затянута на 1 Ньютон. При этом фланец должен быть неподвижен, его закрепляют специализированным ключом с распорками, как раз подходящими под пазы этого фланца.

Сейчас ставим ведомую шестерню на ее законное место, т.е. в корпус дифференциала, и затягиваем болты. Теперь и начинается непосредственная регулировка люфта. После того, как все установлено, гайки затягиваются до минимального упора, и проворачивается ведомая шестерня. После смотрим, есть ли у нее небольшой люфт, для этого покачиваем ее из стороны в сторону. Люфт должен быть, но небольшой! Это своеобразный запас для нагрева редуктора во время движения, чтобы ничего не лопнуло.

Теперь заключительный этап. Проверяем расстояние между болтами, которые удерживают гайки, недавно нами закручиваемые. Используйте штангенциркуль, нам нужны точные цифры. Измерив расстояние, подходим с другой стороны плоскости и теперь затягиваем гайки, лучше на одинаковую величину, например, на 1 паз. Измеряем опять расстояние между болтами, оно должно было измениться на небольшую величину около 1,5-2 мм. Если так и есть, остается проверить шестерню на люфт, важно, чтобы он остался таким же, как мы его только что настроили. На этом регулировка считается завершенной.
