Электрогидроусилитель руля принцип работы

Электроуселитель руля: Для чего нужен ЭУР, и как он работает

Мода на оснащение автомобилей различной электроникой не обошла стороной и рулевое управление. Таким образом появился ЭРУ, который во многом обгоняет гидроусилитель по уровню безопасности, точности в управлении, бюджетности и удобству.

Принцип работы

Вся система включает в себя следящий привод, электродвижок, датчики момента и угла поворота руля, блок управления. В качестве опции может устанавливаться и датчик скорости поворота руля. В зависимости от конкретного типа авто, строение следящего привода может быть разным, но об этом расскажем чуть позже. Электродвигатель устанавливается современный, бесщеточный. Датчик момента являет собой базу всей системы. В рулевой вал монтируется торсион. Компоненты датчика ставятся на концах вала. Принцип его действия также может быть разнообразным.

Во время поворота руля происходит закручивание торсионного вала. И чем больше усиление, тем сильнее затягивается торсион. Вся эта информация передается через датчик крутящего момента в блок управления. Последний считывает и анализирует данные, сравнивает их с данными других датчиков и рассчитывает усилие, которое нужно приложить, дабы помочь водителю развернуть колеса. Электродвигатель получает команду и начинает действовать либо на рулевую рейку, либо на вал рулевой колонки.

Строение конструкции

Вариантов строения электроусилителя много, поэтому для наглядности рассмотрим продукцию лидера в этом производстве, в лице компании ZF — электроусилитель марки Servolectric. ЭУР подбирается и «ставится» с учетом конкретного типа автомобиля. На миниатюрных легковушках электроусилитель ставится на рулевой вал, среди авто второго класса передача вспомогательного усиления происходит через установленную шестерню, а в случае с легкими коммерческими автомобилями и внедорожниками отмечается использование параллельноосевой конструкции.

Так как легковым автомобилям большое воздействие от ЭУРа не требуется, следящий привод и электродвижок на такие машины устанавливаются настолько миниатюрные, что все оборудование без проблем помещается под рулем в самом салоне авто. Вместе с этим, там же размещаются и все датчики. Такое расположение очень удачно даже потому, что вся конструкция качественно оберегается от воздействия высоких температур и загрязнения.

Среднеразмерные авто оснащаются электроусилителем с парой шестерней. Через одну из них на рейку поступает усиление от руля, а через вторую дополнительное усиление от электрического мотора.

Дабы создать большее усиление, используется параллельноосевая конструкция. Здесь, для придания линейного движения ролевой рейке задействуется зубчатоременчатый привод и специальный механизм.

Вне зависимости от того, какой принцип конструкции использовался, в случае неисправности водитель сможет и дальше безопасно перемещаться на своем автомобиле, благодаря присутствию прямого механического контакта между колесом и рулем.

Возможности и сильные стороны

Основная сильная сторона электроусилитея в сравнении с ГУРом заключается в надежности и экономичности первого. Такая конструкция не отнимает энергию у двигателя, и только это позволяет экономить на топливе порядка 0,4-0,8 литров на каждые 100 км (конкретный показатель зависит от режима движения). Как следствие, падает количество вредных выбросов, от 10 до 20 г/км.

Электроусилитель подключается только в моменты поворота руля, во время прямого движения энергии он не потребляет. Конструкция ЭУРа компактнее и занимает гораздо меньше места по сравнению с гидроусилителем, а также он не требует обслуживания.

Работа ЭУР происходит тише и стоимость его намного ниже, но в то же время в случае его поломки ремонтные работы обойдутся дороже. Высокая стоимость обусловлена тем, что в случае неисправности недееспособные узлы нужно менять целиком.

ЭУР можно настраивать в зависимости от вида ТС и конкретных условий движения. Водитель с помощью кнопки на панели имеет возможность отключить устройство от датчика скорости, что обеспечит «легкость» руля и, как следствие, комфортное передвижение в условиях города.

Одну и туже модель ЭУРа можно с помощью программы настроить под разные модели авто. Электроусилитель имеет возможность возвращать руль в «ноль», а также автоматически удерживать колеса в среднем положении (например, в случае разного давления в шинах).

Сообщение ЭУР с другими электронными системами в транспортном средстве позволяет использовать первый:

• В качестве вспомогательного «инструмента» при парковке.
• Для удержания транспортного средства на полосе движения.
• Для стабилизации авто, например, в случаях резкого объезда неожиданно появившегося препятствия.

Если вам понравилось, пожалуйста, поделитесь с друзьями!

Antoxa406 › Blog › Полезная инфа ( Электроусилитель руля )

Повальное внедрение электроники во все системы и узлы автомобиля не обошло и рулевое управление. Так появился электроусилитель руля (ЭУР), который существенно превосходит гидроусилитель по удобству и точности управления, безопасности и экономичности.

Блок-схема работы ЭУР Состав системы ЭУР Устройство датчика крутящего момента ЭУР Блок управления ЭУР
В состав системы входит электродвигатель, сервопривод, датчики крутящего момента и угла поворота руля, блок управления. Опционно может устанавливатья датчик скорости вращения руля. Электродвигатель — современный, бесщеточный. Конструкция сервопривода может быть различной, в зависимости от типа автомобиля (об этом ниже). Датчик крутящего момента — основной датчик системы. В разрез рулевого вала встраивается торсион. Элементы датчика устанавливаются на разных его концах. Принцип его работы может быть различным (например, магнитный или оптический).

При повороте рулевого колеса происходит закручивание торсиона. Чем больше усилие — тем больше закручивается торсион. По величине изменения взаимного положения частей датчика оценивается величина приложенного усилия. Угол поворота руля также измеряется соответствующим датчиком. Кроме этого, блок управления получает данные о скорости автомобиля от системы ABS и об оборотах двигателя от контроллера. На основании этих параметров ЭБУ рассчитывает значение необходимого вспомогательного усилия на руле и подает на электродвигатель питание нужной величины и полярности. Электродвигатель через сервопривод либо вращает рулевой вал, либо перемещает рейку.

Вариантов конструктивного исполнения узлов ЭУР существует множество. Для примера рассмотрим электроусилители, производимые одним из лидеров рынка компанией ZF под маркой Servolectric. В зависимости от типа автомобиля различаются и применяемые ЭУР. На субкомпактных и компактных легковых автомобилях усилители устанавливаются на рулевую колонку, на автомобилях среднего класса вспомогательное усилие передается на рейку с помощью дополнительной шестерни, а на внедорожниках и легких коммерческих машинах применяется так называемая “параллельноосевая” (paraxial) конструкция.

На легких автомобилях большое усилие от ЭУР не требуется, поэтому и электродвигатель, и сервопривод получаются настолько компактными, что легко умещаются под рулем в салоне автомобиля. Заодно там же размещаются и датчики. Таким образом, вся конструкция надежно защищена от пыли, грязи и высоких температур подкапотного пространства, что благоприятно сказывается на надежности.

На среднеразмерных автомобилях устанавливается ЭУР с двумя шестернями. Через одну шестерню на рейку передается усилие от руля, а через другую — вспомогательное усилие от электромотора.
ЭУР для внедорожников и вэнов Устройство параллельноосевого привода

Чтобы создать большое дополнительное усилие применяется ЭУР параллельноосевой конструкции. Для преобразования вращательного движения электродвигателя в линейное перемещение рулевой рейки используется зубчатоременной привод и механизм “винт — гайка на циркулирующих шариках”. Гайка, вращаемая зубчатым ремнем, через шарики перемещает ось рейки. Шарики циркулируют по резьбе, возвращаясь через специальный канал в гайке.

При любом конструктивном исполнении в случае поломки водитель может продолжать безопасно управлять транспортным средством благодаря наличию механической связи между рулем и управляемыми колесами.

Возможности и премущества

Главными преимуществами электроусилителя по сравнению с гидроусилителем являются экономичность и надежность. ЭУР не отбирает мощность у двигателя, что позволяет экономить от 0,4 л до 0,8 л на 100 км в зависимости от режима движения. Это, в свою очередь, снижает выбросы углекислого газа от 10 до 20г/км. ЭУР вступает в работу только при вращении руля, при движении по прямой он не потребляет энергии. Конструктивно электроусилитель компактнее и легче гидроусилителя и не требует обслуживания. Работа электроусилителя отличается более низким уровнем шума. Стоимость ЭУРа ниже, однако его ремонт обойдется гораздо дороже, потому что при поломке вышедшие из строя узлы меняются целиком.

Электронная “сущность” ЭУР наделяет его широкими возможностями по настройке значения вспомогательного усилия в зависимости от условий движения и типа транспортного средства. Чем выше скорость — тем меньше усилие и “тяжелее” руль. При желании водитель может отключить ЭУР от датчика скорости кнопкой на панели приборов. В этом случае руль постоянно “легкий”, что облегчает вождение в городских условиях. Одна и та же модель электроусилителя может быть легко программно перенастроена для разных моделей автомобилей. ЭУР обладает функциями автовозврата руля в “ноль” и автоматического удержания колес в среднем положении (например, при разном давлении в шинах).

Интеграция с другими электронными системами автомобиля позволяет использовать ЭУР для:

• Стабилизации автомобиля, например, при резком объезде неожиданно возникшего препятствия;
• Удержания автомобиля на полосе движения;
• Помощи при парковке.

Электрогидроусилитель руля принцип работы

В современных автомобилях есть такое устройство, как электрогидроусилитель руля. Как понятно из названия, он нужен, чтобы облегчить усилия, прилагаемые к рулю во время движения. Говоря простым языком, он нужен для того, чтобы рулевое колесо легче крутилось. Все водители, которые учились водить на машинах, сделанных в СССР знают о том, как трудно на этих машинах крутился руль. Поэтому это приспособление очень повышает комфорт во время движения.

Устройство

Электрогидравлический тип усилителя рулевого управления состоит из нескольких компонентов. Все эти устройства выполняют свою задачу. Накачивающий агрегат, он состоит из двух частей.

1. Первая часть системы рулевого усилителя – это насос гидравлический рулевого управления, он подкачивает жидкость в нужный момент. Второе устройство – это электрический мотор, он заставляет качать насос. Третий элемент системы усилителя руля – это трубопровод, по которому течет жидкость. В некоторых системах рулевого усилителя устанавливается специальный блок электронного управления.
2. Вторым компонентом системы является узел гидравлического управления системой. Считается исполнительным органом системы, который напрямую прикреплен к рулевому механизму.
3. Третьим агрегатом считается система электронного управления. Эта система распознает скорость машины и прилагает нужные усилия к рулевому колесу.
4. Четвертым агрегатом считается электронный блок управления рулевого усилителя. Он распознает все сигналы датчиков и отправляет нужные команды системе электронного управления.

Следует отметить, что к исполнительным органам рулевого механизма относится не только узел гидравлического управления, сюда еще входят другие компоненты, такие как: специальный клапан, который открывается и закрывается по сигналам приборов, и электродвигатель насоса, который управляет скоростью вращения рулевого вала.

Принцип действия

Электрогидравлический тип усилителя рулевого управления устроен так, что во время движения он работает в различных режимах. В то время, когда машина движется прямо, гидравлическая система обеспечивает циркуляцию жидкости в трубопроводе. Это нужно для, чтобы жидкость была нужной температуры и нужного химического состава.

В тот момент, когда водитель начинает поворачивать, в этой системе происходит следующее.

• Во-первых, закручивается торсион, который открывает каналы для поступления жидкости в них.
• Во-вторых, жидкость перетекает в открывшуюся часть, а из закрывшейся части перетекает обратно в распределительный бачок.
• В-третьих, во время поступления жидкости поршень перемещает рулевую рейку.
• В-четвертых, за счет вышеперечисленных действий в системе появляется дополнительное усилие, которое способствует повороту колес.

Главная особенность этого типа усилителя заключается в том, что он работает даже тогда, когда машина стоит на месте или с выключенным зажиганием. Дело в том, что усилие создается специальным насосом. Отличие работы системы во время движения и когда автомобиль стоит на месте заключается лишь в том, что насосу приходится прилагать большие усилия, чтобы облегчить усилия, которые приложит водитель, чтобы провернуть руль.

Ремонт

Несмотря на всю простоту схемы и конструкции, здесь часто в негодность приходит насос. Поэтому многие пытаются произвести ремонт своими силами, найдя схемы в Интернете. На самом деле в устройстве насоса все сложнее, чем кажется на первый взгляд после просмотра схемы.

1. Во-первых, для того чтобы ремонтировать насос, нужно сначала произвести диагностику и точно определить, что сломан именно он.
2. После этого следует снять старый и купить новый насос.
3. Чтобы снять старый насос, потребуется подробно изучить эту схему. На схеме подробно сказано о том, как и где откручиваются все болты, которые крепят насос. По этой же схеме можно поставить новый насос. Грамотно заменить насос с первого раза возможно только после изучения схемы.

Ремонтировать старый насос следует только в том случае, когда есть запасной, ведь неопытные мастера часто только пытаются сделать это устройство, но редко у кого получается это.

Вся беда самостоятельного ремонта заключается в том, что человек, который пытается сделать этот насос, покупает новую часть механизма, которая нередко стоит примерно большую часть от нового насоса, а после ее установки механизм может не работать. Дело в том, что производитель новой части редко думает о том, точно ли она подойдет в то устройство, из-за чего и происходит окончательная поломка.

Резюме

Каждый водитель, который хотя бы раз ездил на машине с усилителем руля, уже не захочет садиться в машину без него. Как говорится, к хорошему быстро привыкаешь, и поэтому сегодня невозможно представить себе автомобиль без усилителя руля. Сегодня существует несколько разновидностей усилителей руля, которые имеют свои достоинства и недостатки. Все они отличаются только принципом привода усилителя. Схемы у них похожи и принцип работы тоже.

Много вопросов возникает по поводу рулевых усилителей ГУР и ЭУР. А оказывается есть и ЭГУР.
Так как несколько раз меня поправляли, что я такой тупой и путаю буквы, решил написать этот блог. Хотя что писать, все есть в сети. Я просто скопирую, наведу красоту, вставлю картинки.

Электро-гидравлические системы рулевого управления с усилителем, иногда аббревиируемые как ЭГУР, и также иногда называемые «гибридными» системами, используют такую же вспомогательную гидравлическую технологию как и в стандартной системе, но гидравлическое давление в них обеспечено насосом, который приводится в движение электродвигателем, вместо ременного привода от двигателя.

От себя.
Короче так. Убрали ремень, а привод насоса крутит электромотор, который управляется контроллером.

Электро-гидравлические системы могут быть найдены в некоторых автомобилях Форд, Фольксваген, Ауди, Пежо, Ситроен, Шкода, Suzuki, Opel, МИНИ-, Тойота, Хонда, и Мазда

Электрогидравлический усилитель руля работает в зависимости от скорости поворота рулевого колеса и скорости автомобиля.
Насосный агрегат усилителя руля состоит из шестеренного насоса и электродвигателя.

Вместо лопастного насоса (у обычных усилителей руля) в насосном агрегате электрогидравлического усилителя используется шестеренный насос.
Этот насос приводится не от двигателя автомобиля, а от встроенного в насосный агрегат электродвигателя.
Электродвигатель работает только при включенном зажигании и работающем двигателе автомобиля.

Обычно насосный агрегат выполнен в виде единого блока.
Кронштейн насосного агрегата закреплен болтами на лонжероне между передним бампером и колесной нишей. Насосный агрегат подвешен к кронштейну посредством упругих резиновых элементов.

Электронный блок управления усилителем
Для работы насоса необходимы следующие сигналы
1. Частота вращения вала двигателя автомобиля.
2. Скорость автомобиля.
3. Скорость поворота рулевого колеса.
Основные функции
Блок управляет приводом шестеренного насоса в зависимости от скорости поворота рулевого колеса и скорости автомобиля.
Дополнительные функции
Защита усилителя руля от перегрева.
Защита от повторного включения при неисправности.
Бортовая диагностика
Блок управления распознает возникающие в процессе эксплуатации неисправности и регистрирует их в ПЗУ.

Если ввести быстрый поиск то, с ним мучаются владельцы: Ford Focus 2, пежо 307, шкода фабия, опель вектра и астра, шкода румстер.

Системы рулевого управления с электро-гидравлическими усилителями.

Электро-гидравлические системы рулевого управления с усилителем, иногда аббревиатируемые как ЭГУР. Также называются «гибридными» системами. Как и стандартные системы используют вспомогательную гидравлическую технологию, но обеспечивающий рабочее давление гидравлический насос приводится в движение электродвигателем, вместо отбора мощности от основного двигателя транспортного средства.

История [ править | править код ]

В 1965 Форд экспериментировал с парком «управление моментального поворота запястьем» оборудованного Mercury Park Lanes, который заменял обычный большой руль двумя 5-дюймовыми (127-миллиметровыми) кольцами, с быстротой передаточного отношения 15:1, и электрический гидравлический насос в случае, если двигатель остановился. [1] [2]

В 1990 Тойота представила своё второе поколение MR2 с рулевым управлением с электро-гидравлическим усилителем. Это должно было исключить управление гидравлическими линиями от двигателя (которые были расположены позади водителя в MR2) до центральной стойки.

В 1994 Фольксваген произвел 3-ю марку Гольфа Ecomatic, который использовал электрический насос так, чтобы рулевое управление с усилителем могло работать, в то время как двигатель был выключен компьютером, чтобы сэкономить топливо. [3] Электро-гидравлические системы могут быть найдены в некоторых автомобилях Форд, Фольксваген, Ауди, Пежо, Ситроен, Шкода, Suzuki, Opel, МИНИ-, Тойота, Хонда, и Мазда.

Servotronic обеспечивает точную зависимость рулевого управления с усилителем от скорости, в котором количество подключенных сервомоторов, зависит от скорости движения, и таким образом предоставляет даже больше комфорта водителю. Количество усиления сильнее при низких скоростях, например, при парковке автомобиля. Большая поддержка облегчает маневрирование автомобиля. На более высоких скоростях электронная система датчиков постепенно уменьшает уровень усиления управления. Таким образом, водитель может управлять автомобилем ещё более точно (с рулевым управлением со стандартным усилителем при повышении скорости гидроусилитель полностью отключается). Servotronic используется многими автомобилестроителями, включая Ауди, General Motors, БМВ, Фольксваген, Вольво, Сеат и Порше. Servotronic — торговая марка AM General Corp. [4]

Система позволяет инженерам адаптировать рулевой механизм к переменным скоростям и амортизации системы подвески, для достижения идеального сочетания сглаживания езды, и управления для каждого транспортного средства. [5] На автомобилях группы Фиат величина усиления может регулироваться, нажатием кнопки с надписью «ГОРОД», который переключается между двумя отличающимися траекториями поворота, в то время как у большинства других систем EPS есть переменная усиления, которая учитывает больше помощи при уменьшении скорости транспортного средства и меньше помощи со стороны системы во время быстрой езды. В случае отказа данного компонента, механические соединения, такие как стойка и зубчатый валик служит резервными, подобно гидравлической системе. Электрический усилитель руля не стоит путать с сервоприводом или проводными рулевыми системами, которые используют электродвигатели для того, чтобы управлять колёсами, но без какого либо механического соединения с рулем.

У электрических систем есть небольшое преимущество в топливной экономичности, потому что нет никакого гидравлического насоса с ременным приводом, постоянно работающего вне зависимости от того, требуется ли помощь или нет, и это — главная причина их внедрения. Другое главное преимущество — устранение машинного компонента с ременным приводом, и несколькими гидравлическими шлангами высокого давления между гидравлическим насосом, установленным на двигателе, и механизмом управления, установленным на шасси. Это значительно упрощает производство и обслуживание. Включив электронный контроль устойчивости, электрические системы усилителя руля можно мгновенно изменить уровень поддержки, изменяя вращающий момент, чтобы помочь водителю при корректирующих маневрах.

Максимальная полезная мощность электрической системы транспортного средства ограничивает пределы возможностей электрической системы оказания помощи. 12-вольтная электрическая система, например, ограничивается 80-ю амперами тока, что в свою очередь ограничивает размер двигателя до пределов менее 1 кВт. Это количество энергии больше подходит для транспортных средств небольшого размера. Но скорее всего, не хватило бы для больших машин, таких как грузовики и внедорожники.существуют и другие типы электросистем, такие как 24-х вольтная и др. разновидности, используемые в гибридных авто и электромобилях. Они имеют большую выходную производительность, которая позволяет использовать двигатели большей мощности необходимых для больших и среднеразмерных транспортных средств.

Первые электрические системы управления появились на Honda NSX в 1990, FIAT Punto Mk2 в 1999, Honda S2000 в 1999, Toyota Prius в 2000 [6] и на BMW Z4 [7] в 2002. Сегодня многие изготовители используют электронное управление.

Обзоры в автомобильной прессе часто комментируют, что определенные системы управления с электрическим усилителем не дают достаточного «чувства дороги». Чувство дороги подразумевает под собой отношение между силой, необходимой для управления транспортным средством и усилием, которую водитель прилагает к рулю. Чувство дороги дает водителю субъективное восприятие, которое он использует при управлении транспортным средством. Величиной чувства дороги (информативности руля) управляет компьютерный модуль, который управляет руководящей системой электроэнергии. В теории программное обеспечение должно быть в состоянии приспособить количество дорожного чувства, чтобы удовлетворить водителей. На практике, трудно учесть различные ограничения конструкции, производя более яркую информативность руля. Тот же самый аргумент также был применен к рулевому управлению с гидравлическим усилителем.

Для чего нужен электро и гидроусилитель руля и что лучше выбрать

Электро- и гидроусилитель руля в автомобиле — устройство, которое нужно для более упрощенного поворота рулевого колеса при выполнении маневров. Его наличие позволяет с большим комфортом управлять машиной.

Принцип работы гидроусилителя

Основным компонентом узла считается золотник, его положение определяет процесс функционирования узлов и элементов системы. Независимо от типа перемещения золотника, которое может быть осевым либо роторным, отличий в принципе действия нет.

Когда рулевое колесо установлено в центральном положении, золотник удерживается посредством центрирующих пружинных элементов. Это обеспечивает возможность свободного перемещения масла по всем компонентам системы. Но при условии, что распределитель находится в правильном положении.

Насосное устройство функционирует в усиленном режиме, перегоняя рабочую жидкость по системе. Этот узел работает всегда, независимо от того, выполняются маневры или нет. Основное предназначение насосного устройства заключается именно в прокачке масла.

Когда водитель поворачивает руль, золотник начинает передвигаться, в результате чего закрывает сливной патрубок. Это приводит к подаче масла в одну из полостей цилиндра, процедура закачки выполняется под воздействием давления. Одновременно компоненты поршня и шток из-за перемещения жидкости проворачивают колеса и корпус распределительного устройства в ту сторону, куда перемещается золотник. Корпус распределительного устройства может настигнуть золотник только в момент, когда он перестает двигаться, это свидетельствует о выполнении маневра. Затем золотниковый элемент перемещается в изначальное состояние, открывается патрубок для слива масла.

Саня Маевский подробно рассказал о принципе работы ГУР.

Устройство ГУР

В зависимости от типа гидравлического усилителя его конструкция может быть разной.

Классический ГУР

Составные компоненты системы гидроусилителя руля:

1. Насосный механизм. Этот узел предназначен для обеспечения всей системы необходимым давлением, чтобы жидкость циркулировала. На большинстве современных авто применяются пластинчатые механизмы. Это обусловлено повышенным КПД и увеличенным ресурсом использования. Сам насос обычно монтируется на двигателе, а его работа обеспечивается благодаря ременной передаче.
2. Распределительный узел. Этот механизм используется для распределения масла и его направления на конкретные полости цилиндра. В зависимости от системы в ГУР может использоваться роторный либо осевой распределительный механизм. Если движения золотника поступательные, распределительный узел оснащен осевым распределителем, вращательные — то роторным. Узел устанавливается на компонентах рулевого привода или непосредственно на валу с рулевым механизмом. Этот механизм чувствителен к наличию загрязнений в рабочей жидкости.
3. Гидравлический цилиндр. Используется для обеспечения работы поршня и штока при подаче жидкости. Для поворота колес машины применяются специальные рычаги. Сам цилиндр располагается между кузовом и приводом либо на рулевом механизме.
4. Магистрали. По патрубкам производится перемещение масла в системе ГУР. Магистрали могут быть низкого либо высокого давления. Первые используются для возврата рабочей жидкости из расширительного резервуара в насосное устройство и опять в бачок после отработки. Вторые предназначены для подачи расходного вещества между насосным устройством, распределительным механизмом и цилиндром.
5. Масло. Смазочное вещество необходимо для обеспечения подачи усилия к гидравлическому цилиндру от насосного устройства. С его помощью выполняется смазывание всех компонентов усилителя.
6. Расширительный резервуар. Бачок предназначен для хранения расходного материала и его циркуляции. Оборудуется фильтрующим устройством, посредством которого выполняется очистка вещества от грязи. На резервуаре имеются отметки, которые позволяют контролировать уровень жидкости.

Такой тип усилителя имеет аналогичное устройство, только ЭГУР оснащается управляющим модулем, а также электромагнитным клапаном. Также система может быть дополнена контроллером скорости.

Какое давление в гидроусилителе руля

Если руль в системе гидравлического управления находится в исходном состоянии, величина давления смазочного вещества составит 5-7 бар. Когда выполняется маневр и задействуется насосное устройство, то параметр давления увеличится до 79-86 бар.

Как работает электроусилитель руля

В системе ЭУР отсутствует рабочая жидкость. Электрический усилитель функционирует не всегда, а только при выполнении маневров. Силовой агрегат системы обеспечивает крутящий момент, определяющийся моментом на рулевом узле. Этот параметр замеряется посредством специального контроллера, передающего информацию на управляющий модуль системы. Блок предназначен для расчета нужного параметра мощности активации мотора системы с учетом положения руля.

Процедура замера угла поворота выполняется посредством контроллера, встроенного в переключатель, установленный под рулем. На роторном устройстве электродвигателя имеется контроллер, который производит замер частоты вращения механизма, после чего передает данные на ЭБУ. Это требуется для того, чтобы модуль определил скорость прокручивания узла. Управляющий модуль ЭУР учитывает множество показаний при расчете необходимого усилия на электродвигатель.

Данный параметр определяется:

• значением момента руля;
• скоростью движения машины;
• оборотами силового агрегата, угла и скорости прокручивания руля.

В дальнейшем усилие от мотора поступает на рейку посредством приводной шестеренки, а также червячной передачи. Перемещение рейки осуществляется в результате нескольких усилий. Этому способствует рулевое колесо, а также электромотор системы ЭУР, который управляется электронным модулем.

При перемещении руля торсион закручивается. Приложенное усилие вычисляется электронным модулем в соответствии с изменением положения составляющих элементов контроллера. Механизм поворота определяет отклонение рулевого колеса. Эти параметры обрабатываются микропроцессорным модулем, который взаимодействует с ЭБУ машины.

С учетом данной информации микропроцессорный блок выполняет расчет нужного усилия, после чего подает питание необходимого значения на мотор. Последний выполняет перемещение вала руля или рейки.

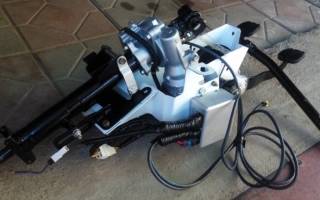

Устройство ЭУР

Основные составляющие системы:

1. Электрический мотор, на большинстве машин применяются бесщеточные устройства.
2. Сервопривод. Могут использоваться разные типы устройств.
3. Контроллер определения крутящего момента. Этот датчик считается одним из главных, он обычно монтируется на торсион, расположенный в разрезе рулевого вала. На концах элемента устанавливаются две разных части контроллера. В зависимости от типа ЭУР датчик может относиться к классу оптических либо магнитных.
4. Контроллер перемещения рулевого колеса.
5. Управляющий модуль.
6. Некоторые авто оснащаются контроллером скорости поворота рулевого колеса.

Что лучше: электро или гидроусилитель руля?

Чтобы разобраться в том, что лучше, предлагаем ознакомиться с перечнем недостатков обеих систем.

Минусы ГУР	Минусы ЭУР
В машинах, оснащенных ГУР, не допускается длительное удерживание рулевого колеса в крайнем положении. Это приведет к перегреву рабочей жидкости и поломке конструктивных элементов, в первую очередь насоса	ЭУР не может похвастаться высокой информативностью рулевого управления
ГУР следует время от времени обслуживать. Один раз в несколько лет требуется замена рабочей жидкости. Потребитель должен регулярно следить за ее уровнем, диагностировать целостность электроцепей, магистралей и насосного устройства	Вероятность появления сбоев в настройках ЭУР. Возможна поломка контроллеров рулевого колеса или вала
Работа усилителя напрямую связана с силовым агрегатом. Часть мощности насосное устройство забирает у силового агрегата. При движении прямо эта мощность расходуется впустую	Вероятность появления сбоев во время движения. Если усилитель заблокируется, это может привести к его поломке и аварийной ситуации на дороге. Выровнять колеса, если машина стоит на месте, будет проблематично
ГУР не позволяет произвести регулировку режимов функционирования с учетом условий езды	Электрическая составляющая зачастую не подлежит ремонту. Контроллеры положения руля лучше не ремонтировать, а поменять, поскольку при перепайке датчиков потребитель может задать неправильные параметры. Из-за этого обслуживание ЭУР будет более дорогим
ГУР обеспечивает высокую информативность работы всей системы при движении на невысокой скорости. Но при езде на высоких оборотах ДВС этот параметр падает	Периодически требуется калибровка контроллеров. Самостоятельно это сделать проблематично, придется обращаться к квалифицированным специалистам

Гидроусилитель руля проще в обслуживании, но его работа отбирает часть мощности мотора машины.

Видео «Самостоятельный ремонт ЭУР»

Канал CompsMaster на примере автомобиля Лада Калина рассказал о выполнении ремонта ЭУР.
