Установка КПП от Фиат Полонез (Polonez) на ваз 2107 2106 2101 и другую классику.

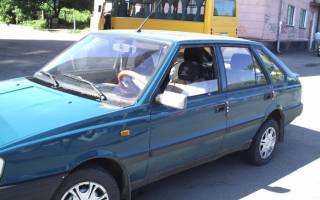

Для тех кто не знает: «Полонез» — машина производства Польши. Как и ВАЗ имеет родителя «ФИАТ». Механизм самой ручки переключения передач другой, более крупный, не круглый, а «квадратный», чем внешне и отличается. Из за этого придется немного расширять горловину в салоне. Кожух сцепления тоже другой, но их, как правило снимают еще в Польше.
Передаточные числа «Полонез»:
1. 3,777
2. 1,944
3. 1,306
4. 1,0
5. 0,795
Это у обычного «Полонеза». А теперь перейдем к т.н. скоростной версии — «Полонез-Каро». Первичный вал «Каро» тоже без проточки, но коробка выглядит поновее и на шестерни 3-ей передачи 37 зубьев.
Передаточные числа «Полонез-Каро»:
1. 3,829
2. 1,971
3. 1,321
4. 1,0
5. 0,805
Что касается сальников. Оба как у ВАЗ. Ну мало ли.
Какое самое главное отличие от ВАЗовской коробки передач? Устройство пятой передачи. Она более продумана. Да и качество другое. В общем без компромисов. Кстати, думаю многим интересно будет узнать что из себя представляет пресловутый «Полонез-Каро» внешне. Вот несколько фоток:
Кстати на фотке в салоне хорошо видно расположение рычага КПП и немного позже это объяснит угол наклона кулисы Полонезовской КПП
Ну а теперь от теории перейдем к практике. Итак приобретено — КПП Фиат Полонез-Каро — цена вопроса 115 у.е. (от простого Полонеза стоит около — 108 у.е.), вот фото:
На фото отчетливо видно, что корпус практически идентичен ВАЗовской КПП, разве что отсутствует пробка для заливки масла
И видно что основное отличие именно в «хвосте» КПП, там где кулиса.
Кстати все пробки для масла у Полонезовской КПП располагаются справа:
Так же обратите внимание на «аппендикс» внизу с просверленным отверстием, у ВАЗовских корпусов отверстие отсутствует. Впоследствии при помощи данного аппендикса будет закреплены «штаны» глушака к КПП, ибо стандартное ВАЗовское крепление установить невозможно на эту КПП. Вот на этом фото для сравнения четко видны все вышеописанные отличия:
Так же вот несколько фоток дабы наглядно понять чем отличается «хвост» этих двух КПП, да и вообще чем они отличаются внешне:
Вот ниже представлены на фото именно места, где расположены кулисы, а так же фото «вид сбоку» где хорошо просматривается разница угла наклона кулисы у ВАЗовской КПП и у Полонеза (помните фото салона Полонеза-Каро в начале статьи?)
В общем от теории обсуждения перейдем к практике установки. Сразу скажу — в статье описываются именно нюансы возникающие при установке КПП от Полонеза а никак не сам процесс снятия и установки КПП как таковой — кто не в теме как снять и поставить КПП от ВАЗа — лучше вооружиться мурзилкой или опытным напарником
Кстати без напарника я бы вообще лезть не стал туда — самому неудобно это все делать
Итак поехали — в связи с тем что в гараже у меня не было света, пришлось еще дома при установленной родной КПП расширить отверстие в кузове со стороны салона при помощи болгарки. В идеале это делать при снятой КПП естественно.
В общем фотки ДО:
А вот парочка после манипуляций с болгаркой (предварительно прикинул какой должно быть отверстие под КПП от Полонеза, так же не забудьте что ее еще нужно при установке/снятии двигать назад/вперед, так что отверстие с небольшим запасом для данного процесса получилась
После снятия ВАЗовской КПП скручиваем с нее «колокол» (он же кожух) и шпильки (Полонезовские КПП продаются без шпилек) и переставляем его на КПП от Фиата (ниже фото кожуха уже с прокладкой и слоем герметика):
А вот фото уже готовой к установке КПП от Фиата:
Забыл уточнить — у того продавца у которого я брал КПП в комплекте идет новый чехол резиновый к кулисе — если данный чехол будет дырявый, то у вас может возникнуть неприятный запах в салоне или может бросать масло из КПП, так что следите за герметичностью. Данный чехол закреплен с помощью вот такого вот «замка» как на фото:
Теперь перейдем к траверсе — траверса туда идет от ВАЗовской 5 ступки, в комплеке новая шла, а вот подушка нужна полонезовская, на выбор — б.у. бесплатно а новая 100 грн (около 12 баксов) — я взял новую. Переделки минимальны — немного не совпадают дырки крепления подушки и нужно чутка расширить отверствие дабы эта самая подушка влезла в нее. Смотрите на фото далее, на первом фото видно расил болгаркой дабы влезла подушка:
А на этом фото видно просверленные отверстие для крепления подушки:
Теперь следующий нюанс — после того как уже начнете устанавливать КПП — поймете — траверса не встанет на штатные шпильки — она смещается на пару сантиметров назад. Я поступил так — установил КПП, прикрутил ее к двигателю, А затем приподнял траверсу к кузову, разметил места для сверления и дрелью их оформил. Затем два болта со стороны салона вниз, желательно с большими шайбами — и вуаля, готово!
Вот как выглядит теперь крепление траверсы к кузову:
А вот как я пока прикрепил глушак к КПП при помощи «аппендикса» который у ВАЗовского корпуса заглушен:
Ну а вот общий вид снизу:
Ну и еще нюанс — при установке «бороды» в салоне выяснилось что рычаг помимо большего угла наклона несколько смещен к центру:
Посему небольшой распил не повредит:
Так же у полонезовской КПП достаточно сильно завален рычаг назад (по сравнению со стоковой КПП). Поэтому несколько не привычно и не совсем удобно, так же может цеплять бороду. Исправляется сие относительно несложно, нужно снять и разобрать кулису (разобрать обязательно, т.к. там пластиковые втулки), нагреть место, где она загибается горелкой докрасна и методом кувалдометра или больших тисков изменить угол наклона до оптимального для вас. Я выбрал нечто среднее между стоковым и фиатовским, мне с моим ростом 189 см. очень удобно Ставим бороду на место и наслаждаемся. Вроде бы все. Если еще какие нюансы вспомню — распишу.
Ставим бороду на место и наслаждаемся.
Новая КПП 21074 – взгляд изнутри
Современная техническая база
Используем только оригинальное сертифицированное оборудование, для прошивки
Лидеры рынка чип-тюнинга
Работаем с 2002 года, за это время мы успешно обслужили тысячи машин
Гарантия качества
Используем только оригинальное сертифицированное оборудование, для прошивки
С 2004 года на автомобили семейства “Нива” (а также на классику и Шевроле-Нива) ставится КПП нового образца, т. н. “разорванный пакет”.
На 21213/214 старая КПП – 21074-1700005-40, новая КПП – 21074-1700005-43.
На ШН новая КПП – 2123-1700005-02 (временный вариант с “разорваным” пакетом), основным вариантом будет 2123-1700005-00.
Новая коробка передач с виду ничем не отличается от прежней, разве только цифрой на корпусе.
Заглянем внутрь и посмотрим, что такое “разорванный пакет”.Сразу же бросается в глаза шлицы во фланце и конце вторичного вала:
Новая маслоотражающая шайба:
У шестерни пятой передачи отсутствует втулка. Теперь шестерня стоит на шлицах:
Появилось новое кольцо между шестерней 5 передачи и ступицей:
А вот и то самое стопорное кольцо, о котором мы уже так наслышаны. Оно то и разрывает весь этот пакет:
У ступицы изменилась форма и появились шлицы:
За ступицей установлено пружинное кольцо:
Большая шестерня заднего хода, соответственно, тоже стала иметь шлицы:
Так выглядит вторичный вал после разборки, без шестеренок:
Обратите внимание, что в нем отсутствует паз для шпонки и сама шпонка, которой раньше фиксировали шестерню заднего хода и ступицу 5 передачи. Шлицы на вторичном валу заканчиваются у подшипника вторичного вала:
Дальше, в картере КПП, все осталось по-прежнему, изменения коснулись только задней части КПП.
06.11.04. – Обновления и дополнения
Если же на вашем автомобиле установлена автоматическая коробка передач, можете провести ее чип-тюнинг в нашем сервисе.
ЗАКАЖИТЕ ЧИП ТЮНИНГ ВАШЕЙ МАШИНЫ ПРЯМО СЕЙЧАС!
Оставьте онлайн-заявку на услугу и мы свяжемся с Вами для уточнения деталей
Кпп на шеви от классики
Все началось банально 25 тысяч тому назад. Начал накрываться синхронизатор второй скорости. Посоветовавшись с JiMMY, решил не трогать коробку, пока не накроется синхронизатор четвертой скорости, а потом и менять. Проехавши не более 5-ти тысяч, решил умереть смертью храбрых подшипник первичного вала. И пошло-поехало. В очередной раз проконсультировавшись с JiMMY, получил ценнейший совет: “Меняй коробку, нах, не надо ее, нах, ремонтировать, запчасти полное Г.”. Не послушался я доброго совета – может и хорошо. В общем, от момента издыхания подшипника до съема коробки и ее переборки я проехал не более 150 км. Поменял подшипник и звездочки трех скоростей – на том и ограничился, тем более, что больше менять ничего и не надо было.
Прошло еще 20 тысяч и началось опять. Должен сразу оговориться, что когда коробке было 5 тысяч отроду, ее благополучно чинили по гарантии. Поэтому когда она загремела, решение было однозначное – ставить КПП от “копейки”. Выбор пал на эту модификацию неслучайно. Передаточные числа на ней несколько отличаются от других модификации 4-х и 5-ти ступенчатых коробок ВАЗа в бОльшую сторону:
| ВАЗ-2121х | ВАЗ-2101 | ||
| Передача | Передаточное число | Передача | Передаточное число |
| 1 | 3,67 | 1 | 3,75 |
| 2 | 2,10 | 2 | 2,3 |
| 3 | 1,36 | 3 | 1,49 |
| 4 | 1,00 | 4 | 1 |
| 5 | 0,82 | 5 | нет |
| з/х | 3,53 | з/х | 3,87 |
Собственно говоря, процесс инсталляции:
1. Открутить болты, на которых держится коробка (если до этого ее не снимали ни разу, то там есть один из трех болтов, который держит стартер – его откручивать страсть как неудобно – после установки коробки обратно, его можно не закручивать, криминала в этом нет никакого).
2. Отсоединить “вертолет” от КПП (все соединения карданных валов нужно помечать, чтобы при обратной сборке не получить дополнительных вибраций и шумов).
3. Отсоединить кардан, идущий на задний мост от РК.
4. Отсоединить кардан, идущий на передний мост от РК.
5. Открутить РК.
6. Открутить КПП и аккуратно ее снять, стараясь не повредить первичный вал и направляющие втулки.
Теперь, собственно говоря, о деталях, которые обязательно понадобятся при установке 4-х ступенчатой коробки вместо 5-ти ступенчатой:
1. Подушка КПП ВАЗ-2121. В разных магазинах стОит по-разному, разброс цен от 300 до 600 рублей (для сравнения – аналогичный девайс на ВАЗ-21213 и его модификации стоит в районе 100 рублей). Каталожный номер – 2121-1001040. Имеет смысл поискать эту деталь на разборках вместе с поперечиной (п. 2) – ломаться там нечему, а отдавать от 600 до 1100 рублей за эти железяки – пресноводная может удушить 😉
2. Поперечина, на которой крепится подушка КПП. Ее тоже надо брать только от ВАЗ-2121 (они только с виду одинаковые, на самом деле там разница в изгибе балки) Стоимость – от 300 до 500 рублей. Встречается далеко не в каждом магазине. Каталожный номер – 2121-1001100.
3. Желательно поменять карданные болты – стоят они не так уж и дорого, зато пользы от них много.
4. 4 болта М10х40, 8 широких шайб и 4 гайки с тефлоновой втулкой (это понадобится, если есть желание поставить коробку не на штатные шпильки, а на нормальные болты). В моем случае я их ставил в силу того, что свернулись и обломались шпильки крепления КПП.
Коробку желательно открыть и посмотреть, что у нее живого внутри осталось. В моем случае были заменены все подшипники (на всякий случай), сальники первичного и вторичного валов, и муфты включения передач (у старых зубья уж больно круглые были:-)
После коробку надо установить обратно на машину и наслаждать, наслаждаться, наслаждаться:-)
Удачи и полного привода,
Михаил aka GMG® aka Гризли, 15.04.03.
Дополнение от ascur, 19.07.08.
При замене на классическую коробку помимо перечисленных деталей требуется замена центрирующего кольца (номер 40 в Иллюстрированном альбоме). У классики оно металлическое, у нас резиновое. На это стоит обратить внимание при покупке, т. к. продавцы иногда пытаются впарить от классики. Продается комплектом с гайкой и шайбой.
Столкнулся с такой проблемой, когда менял у себя коробку. Сначала, по незнанию, оставил кольцо, которое стояло, т. е. классическое. После сборки при скорости выше 30 км/час была сильнейшая вибрация.
Решил по определенным причинам заменить 5ст КПП на 4ст 2101 из-за большего передаточного отношения. Была приобретена кпп 2101 с 2102 за
очень доступную цену, отчищена, осмотрена, заменены сальники, снята родная. В процессе установки обнаружилась одна неувязочка: не стыкуется,
мешает выступ (втулка) из отверстия под левый нижний болт крепления картера сцепления к двигателю, центрирующий при установке, такая же штука выступает из привалочной плоскости. Снял КПП, заправил сверло на 15 и давай сверлить. На деле оказалось, что это стальная втулка, запрессованная в
картер сцепления, её проворачивало при рассверливании, вынул пассатижами.
 |
 |
Других проблем не было. Центрирующая втулка для эластичной муфты была вместе с КПП в той же муфте, траверса 2121 именно для 4ст, опора тоже своя, но от 5ст ставить не пробовал.
Дополнение от 01.01.2012, автор Captain.
При замене одной КПП на другую следует обратить внимание на обязательное наличие двух центрирующих втулок, они должны быть расположены в нижних крепёжных отверстиях блока цилиндров. Бывает, что они снимаются вместе со старой КПП, а в новой их нет, бывает, что присутствуют и в блоке и в устанавливаемой КПП (если она б/у).
Втулки эти хрупкие, поэтому желательно их из КПП удалить (они при этом обычно ломаются), а в блок, если их нет, вставить новые. Если их оставить в КПП, то вылета втулки может не хватить для надёжного центрирования, а при монтаже могут не совместиться отверстия в блоке и жестяном кожухе (особенно если кожух снимали) и произойдёт разрушение втулки.
Отсутствие втулок чревато нарушением центровки КПП-двигатель и поломкой ведомого диска сцепления.
Удалить втулку просто, если подпереть втулку шляпкой гвоздя и заклинить её отвёрткой, выбить ударами молотка по гвоздю:
Отличие кпп ваз 2107 и 21213
Всем привет!
Очень хотел поделиться опытом установки кпп от классики в ниву, так как у многих возникает этот вопрос, но мой телефон в последний день отказался фоткать, и по этому постараюсь уточнить все нюансы на чужих фото!
И так начнём, подписчики уже знают что с моей кпп случилась беда, на ходу стоял стук!, После разбора, а вернее после снятия колокола кпп я увидел разлетевшийся подшипник первичного вала (очень хотел сфотографировать его, но телефон не хотел ((( )!
Так же разрушению поддался диск сцепления, его сердцевина ходила ходуном в разные стороны, пружины будто просели…
В гараже у меня лежала кпп с бывшего авто ваз 2105 2006 года выпуска, положив рядом с кпп от нивы начал изучать различие.
Маркировка на кпп с первого осмотра дала понять что внутреннее строение кпп идентично, а вот наружная часть не вся…
Так мы первым делом меняем крепление кпп с подушкой, разница на фото:
Далее меняем кронштейн хомута выхлопной трубы
И напоследок самое интересное, ваз 2121, т.е. нива, берёт показания спидометра с раздаточной коробки,
а классика на прямую с кпп!
В моём случае я поступил так, откручиваем с классической кпп привод спидометра, а в замен его ставим заглушку с кпп нивы,
как мне получилось её вытащить я сам до сих пор не понял! )))
Ой, чуть не забыл самое важное: Хвостовик!
Не долго изучая поиски на ютубе, сделал так, “бублик” (надеюсь все понимают о чём я) с кпп 2121, предварительно обжав вязальной проволокой, откручиваю от хвостовика кпп и переношу его в таком виде на кпп от классики! После закрепления всех болтов проволоку ослабляю и снимаю!
И вот мы становимся счастливым обладателем кпп ваз 2121 )))))
Кстати, я свою кпп перед установкой отпидорасил очистил от всей грязи почти до зеркального блеска, и как я был разочарован поломки телефона, так и не успев сделать фото ((((
Теперь касаемо сборки, если на разбор у меня ушло 4 часа, то на сбор я потратил 3 часа, и это всё в одного в яме! Но больше всего время уходит на мелочи, замена сальников, замена манжет и прочей мелкой возни!
Раздатку временно от центровал по принципу кпп на 4 передачи, раздатка в нейтрали, скорость 80 км/ч.
Теперь о главном, итоги замены кпп!
Не смотря на то что при разборе-сборе выявлено (но пока что не заменено) 2ве подуставшие крестовины, в авто стало меньше вибрации!
Пропал так называемый “звук электрички” при езде! А так же пропали те самые толчки в руку ручкой кпп на первых 3х передачах, ну и естественно на остальных они тоже отсутствуют!
Далее планирую от центровать раздатку подвесив все колёса, ну а что из этого выйдет можно будет прочитать далее в моём БЖ! )))
Коробки ВАЗ 21074 и ВАЗ 21213 практически унифицированы. В коробке переключения передач ВАЗ 21213 Нива отверстие под привод спидометра закрыто заглушкой, так как тросик спидометра в Ниве ВАЗ 21213 идет от раздаточной коробки. В остальном КПП ВАЗ 21074 и КПП ВАЗ 21213 одинаковые, в том числе и по передаточным числам шестерён.
